Анализаторы спектра БАРС-МСА-26С
| Номер в ГРСИ РФ: | 95416-25 |
|---|---|
| Производитель / заявитель: | ООО "Специальный Технологический Центр" (СТЦ), г.С.-Петербург |
Анализаторы спектра БАРС-МСА-26С предназначены для измерений спектральных характеристик СВЧ-сигналов в выделенной полосе частот.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95416-25 |
| Действует | по 12.05.2030 |
| Наименование | Анализаторы спектра |
| Модель | БАРС-МСА-26С |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0557e89d-dc3c-da95-e169-f64107587f12 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Специальный Технологический Центр" (ООО "СТЦ"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95416-25: Описание типа
2025-95416-25.pdf
|
Скачать | 318.1 КБ | |
|
95416-25: Методика поверки
2025-mp95416-25.pdf
|
Скачать | 6.1 MБ |
Описание типа
Назначение
Анализаторы спектра БАРС-МСА-26С предназначены для измерений спектральных характеристик СВЧ-сигналов в выделенной полосе частот.
Описание
Конструктивно анализаторы спектра БАРС-МСА-26С состоит из модуля преселектора, модуля преобразователя, модуля цифровой обработки сигнала и управления, микро-ЭВМ, блока питания, объединенные в единый блок.
Анализаторы спектра БАРС-МСА-26С обеспечивают управление различными элементами подключаемых изделий:
- радиоприемником диапазона от 0,1 до 30 МГц;
- радиоприемником диапазона от 30 до 26000 МГц;
- тестирующим генератором диапазона от 50 до 26000 МГц.
Принцип действия анализаторов спектра БАРС-МСА-26С основан на преобразовании аналогового сигнала в цифровой. Сигналы с антенных устройств поступают на входы анализатора спектра. Сигналы в диапазоне частот от 0,1 до 30 МГц, проходя через модуль преселектора и модуль преобразователя, поступают на модуль цифровой обработки (ЦОС). Туда же поступают сигналы диапазона от 30 до 26000 МГц. Оцифрованный в модуле ЦОС сигнал поступает на микро-ЭВМ для дальнейшего анализа спектральной части сигнала.
Анализаторы спектра БАРС-МСА-26С обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления интерфейса встроенного ПО, так и дистанционно от внешнего компьютера с применением интерфейса LAN.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, имеющего формат десятизначного цифрового номера, наносится на металлизированную этикетку на передней панели в месте, указанном на рисунке 1.
Для предотвращения несанкционированного доступа анализаторы спектра БАРС-МСА-26С имеют бумажные пломбы с символикой предприятия-изготовителя в местах, препятствующих вскрытию изделия и его составных частей.
Общий вид анализаторов спектра БАРС-МСА-26С с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведены на рисунках 1 и 2.

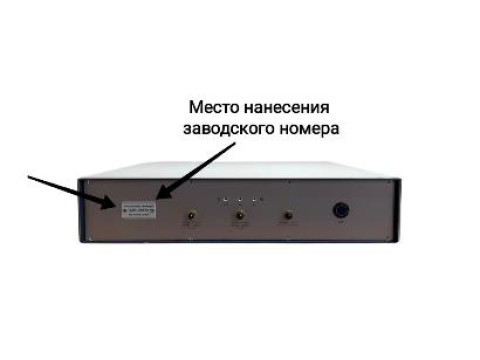

Анализатор спектра БАРС-МСА-26С АЦИЕ.411168.004 №____
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений

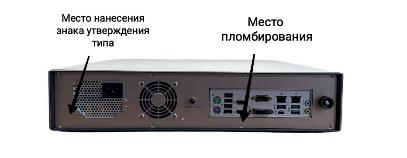

Место нанесения знака утверждения
Рисунок 2 - Схема пломбировки и место нанесения знака утверждения типа
Программное обеспечение
Специальное программное обеспечение «Анализатор спектра» (далее - СПО) предназначено для управления элементами анализаторов спектра БАРС-МСА-26С (радиоприемником диапазона от 0,1 до 30 МГц; радиоприемником диапазона от 30 до 26000 МГц; тестирующим генератором диапазона от 50 до 26000 МГц), цифровой обработки сигналов, вычисления спектров сигнала, получения амплитудно-частотных характеристик устройств, вычисления временных характеристик сигналов и отображения результатов вычисления на экране монитора.
СПО состоит из трех программных продуктов:
- «Анализатор спектра»;
- «Анализатор амплитудно-частотных характеристик»;
- «Анализатор временных характеристик».
СПО установлено на ЭВМ анализатора спектра БАРС-МСА-26С изготовителем.
СПО предназначено только для работы с анализаторами спектра БАРС-МСА-26С и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Метрологически значимым файлом является «SA2021Lv13». Влияние СПО не приводит к выходу метрологических характеристик анализаторов спектра БАРС-МСА-26С за пределы допускаемых значений.
У ровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SA2021Lv13 |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
«Вход СА 50 Q 100 кГц - 30 МГц» |
«Вход СА 50 Q 30 МГц - 26 ГГц» | |
|
1 |
2 |
3 |
|
В режиме радиоприемника | ||
|
Диапазон рабочих частот, МГ ц |
от 0,1 до 30 |
от 30 до 26000 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора в рабочем диапазоне температур при выпуске из производства или после заводской подстройки |
±3-10-7 | |
|
Пределы допускаемого дрейфа частоты опорного генератора за 1 год |
±1-10-6 | |
|
Вход сигнала внешней синхронизации SMA(f), 50 Ом частота сигнала, МГ ц уровень сигнала, дБ (1 мВт) |
10 ±10 | |
|
Шаг перестройки частоты, Г ц |
1 | |
|
Диапазон установки полосы обзора |
от 1 кГц до полного диапазона частот | |
|
Максимальный уровень входного сигнала, дБ (1 мВт) |
5 |
20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала, дБ |
±1 | |
|
Диапазон и шаг перестройки входного аттенюатора (Атт.), дБ |
от 0 до 35 с шагом 5 |
от 0 до 30 с шагом 2 |
|
Уровень фазовых шумов, относительно несущей 10 ГГц в полосе пропускания 1 Гц, дБ, не более - при отстройке на 100 Гц - при отстройке на 1 кГц - при отстройке на 10 кГц - при отстройке на 100 кГц - при отстройке на 1 МГц - при отстройке на 10 МГц |
-75 -95 -105 -106 -120 -130 | |
|
1 |
2 |
3 |
|
КСВН входа при ослаблении аттенюатора 0 дБ, не более - от 20 до 30 МГц - от 0,03 до 6 ГГц включ. - св. 6 до 10 ГГц включ. - св. 10 до 16 ГГц включ. - св. 16 до 26 ГГц |
1,5 |
1,5 1,7 2,0 2,5 |
|
Спектральная плотность мощности собственных шумов в полосе пропускания 1 Гц в диапазоне частот от 1 до 30 МГц (Атт. = 0 дБ), дБ (1 мВт), не более |
-160 |
- |
|
Спектральная плотность мощности собственных шумов в полосе пропускания 1 Гц в диапазонах частот (Атт. = 0 дБ, МШУ - выкл, Преселектор - выкл.), дБ (1 мВт)/Гц, не более - от 0,03 до 3 ГГц включ. - св 3 до 5,8 ГГц включ. - св 5,8 до 14,5 ГГц включ. - св 14,5 до 18 ГГц включ. - св 18 до 24 ГГц включ. - св 24 до 26 ГГц |
- |
-140 -139 -138 -136 -129 -124 |
|
Спектральная плотность мощности собственных шумов в полосе пропускания 1 Гц в диапазонах частот (Атт. = 0 дБ, МШУ - вкл, Преселектор - выкл.), дБ (1 мВт)/Гц, не более - от 0,03 до 3 ГГц включ. - св 3 до 5,8 ГГц включ. - св 5,8 до 14,5 ГГц включ. - св 14,5 до 18 ГГц включ. - св 18 до 24 ГГц включ. - св 24 до 26 ГГц |
- |
-154 -158 -153 -151 -149 -147 |
|
Спектральная плотность мощности собственных шумов в полосе пропускания 1 Гц в диапазонах частот (Атт. = 0 дБ, МШУ - вкл, Преселектор - вкл.), дБ (1 мВт)/Гц, не более - от 0,03 до 3 ГГц включ. - св 3 до 5,8 ГГц включ. - св 5,8 до 14,5 ГГц включ. - св 14,5 до 18 ГГц включ. - св 18 до 24 ГГц включ. - св 24 до 26 ГГц |
- |
-141 -154 -153 -152 -147 -144 |
|
1 |
2 |
3 |
|
Спектральная плотность мощности собственных шумов в полосе пропускания 1 Гц в диапазонах частот (Атт. = 0 дБ, МШУ - выкл, Преселектор - вкл.), дБ (1 мВт)/Гц, не более - от 0,03 до 3 ГГц включ. - св 3 до 5,8 ГГц включ. - св 5,8 до 14,5 ГГц включ. - св 14,5 до 18 ГГц включ. - св 18 до 24 ГГц включ. - св 24 до 26 ГГц |
- |
-126 -134 -134 -136 -129 -123 |
|
Уровень подавления зеркальных помех, дБ, не менее - от 0,1 до 30 МГц - от 0,2 до 12 ГГц |
90 |
76 |
|
Уровень интермодуляционных искажений второго порядка (IIP 2), дБ (1 мВт), не менее |
65 |
- |
|
Уровень интермодуляционных искажений второго порядка (IIP 2) (Атт. = 0 дБ, МШУ -выкл, Преселектор - выкл.), дБ (1 мВт), не менее - от 0,03 до 3 ГГц включ. - св 3 до 5,8 ГГц включ. - св 5,8 до 12 ГГц включ. - св 12 до 18 ГГц включ. - св 18 до 26 ГГц |
- |
55 50 60 30 30 |
|
Уровень интермодуляционных искажений второго порядка (IIP 2) (Атт. = 0 дБ, МШУ -вкл, Преселектор - выкл.), дБ (1 мВт), не менее - от 0,03 до 3 ГГц включ. - св 3 до 5,8 ГГц включ. - св 5,8 до 12 ГГц включ. - св 12 до 18 ГГц включ. - св 18 до 26 ГГц |
- |
15 20 11 0 1 |
|
Уровень интермодуляционных искажений второго порядка (IIP 2) (Атт. = 0 дБ, МШУ -выкл, Преселектор - вкл.), дБ (1 мВт), не менее - от 0,03 до 3 ГГц включ. - св 3 до 5,8 ГГц включ. - св 5,8 до 12 ГГц включ. - св 12 до 18 ГГц включ. - св 18 до 26 ГГц |
- |
70 75 85 90 95 |
|
1 |
2 |
3 |
|
Уровень интермодуляционных искажений третьего порядка (IIP 3) в диапазоне частот от 0,1 до 30 МГц, дБ (1 мВт), не менее |
27 |
- |
|
Уровень интермодуляционных искажений третьего порядка (IIP 3) (Атт. = 0 дБ, МШУ -выкл, Преселектор - выкл.) в диапазонах частот, дБ (1 мВт), не менее - от 0,03 до 0,2 ГГ ц включ |
16 | |
|
- св 0,2 до 3 ГГ ц включ |
30 | |
|
- св 3 до 5,8 ГГц включ |
30 | |
|
- св 5,8 до 12 ГГц включ |
- |
20 |
|
- св 12 до 18 ГГц включ |
30 | |
|
- св 18 до 26 ГГц |
33 | |
|
Уровень интермодуляционных искажений третьего порядка (IIP 3) (Атт. = 0 дБ, МШУ -вкл, Преселектор - выкл.) в диапазонах частот, дБ (1 мВт), не менее - от 0,03 до 0,2 ГГ ц включ |
-6 | |
|
- св 0,2 до 3 ГГц включ |
5 | |
|
- св 3 до 5,8 ГГц включ |
-5 | |
|
- св 5,8 до 12 ГГц включ |
- |
2 |
|
- св 12 до 18 ГГц включ |
7 | |
|
- св 18 до 26 ГГц |
1 | |
|
Уровень интермодуляционных искажений третьего порядка (IIP 3) (Атт. = 0 дБ, МШУ - вкл, Преселектор - вкл.) в диапазонах частот, дБ (1 мВт), не менее - от 0,03 до 0,2 ГГ ц включ |
-3 | |
|
- св 0,2 до 3 ГГ ц включ |
10 | |
|
- св 3 до 5,8 ГГц включ |
10 | |
|
- св 5,8 до 12 ГГц включ |
- |
1 |
|
- св 12 до 18 ГГц включ |
7 | |
|
- св 18 до 26 ГГц |
1 | |
|
Уровень интермодуляционных искажений третьего порядка (IIP 3) (Атт. = 0 дБ, МШУ - выкл, Преселектор - вкл.) в диапазонах частот, дБ (1 мВт), не менее - от 0,03 до 0,2 ГГ ц включ |
20 | |
|
- св 0,2 до 3 ГГ ц включ |
30 | |
|
- св 3 до 5,8 ГГц включ |
35 | |
|
- св 5,8 до 12 ГГц включ |
- |
27 |
|
- св 12 до 18 ГГц включ |
30 | |
|
- св 18 до 26 ГГц |
35 |
|
1 |
2 |
3 |
|
Уровень паразитных составляющих при закрытом входе, дБ (1 мВт), не более - от 20 до 30 МГц - от 0,03 до 18 ГГц включ. - св 18 до 26 ГГц |
-110 |
-110 -85 |
|
Полоса пропускания разрешающих фильтров (RBW), Гц |
1; 2,5; 5; 10; 25; 50; 100; 250; 500 | |
|
Полоса пропускания разрешающих фильтров (RBW), кГц |
1; 2,5; 5; 10; 25; 50; 100 | |
|
Разрешение шкалы анализатора по амплитуде, дБ |
0,5; 1; 2; 5; 10; 15; 20 | |
|
Максимальное значение шкалы амплитуды, дБ (1 мВт)/дБ (1 мкВ) |
20/127 | |
|
Минимальное значение шкалы амплитуды, дБ (1 мВт)/дБ (1 мкВ) |
-200/-93 | |
|
Демодуляция и прослушивание сигналов | ||
|
Пределы допускаемой абсолютной погрешности измерения глубины амплитудной модуляции с частотой модуляции до 10 кГц, %, не более |
±5 | |
|
Пределы допускаемой абсолютной погрешности измерения девиации частоты с частотой модуляции до 15 кГц, кГц, не более |
±0,1 | |
|
В режиме тестирующего генератора | ||
|
Диапазон рабочих частот, МГ ц |
от 0,1 до 26000 | |
|
Шаг перестройки частоты, Г ц |
1 | |
|
Уровень выходного сигнала, дБ (1 мВт) - от 0,1 до 0,3 МГц включ. - св 0,3 МГц до 24 ГГц включ. - св 24 до 26 ГГц |
от -60 до -20 от -60 до -10 от -60 до -20 | |
|
Шаг изменения уровня выходного сигнала, дБ |
1 | |
|
Пределы абсолютной погрешности воспроизведения уровня выходного сигнала, дБ, не более - от 0,1 до 5800 МГц включ. - св 5,8 до 26 ГГц |
±1,5 ±2,5 | |
|
Уровень субгармоник относительно несущей F0 на частотах 1/2F0, 3/2F0, дБ, не более - от 12 до 26 ГГц |
-10 | |
Окончание таблицы 2
|
1 |
2 |
3 |
|
Уровень выходных гармоник относительно несущей, дБ, не более - от 0,1 до 0,3 МГц включ. - св 0,3 до 1 МГц включ. - св 1 до 70 МГц включ. - св 70 до 125 МГц включ. - св 125 до 225 МГц включ. - св 225 до 415 МГц включ. - св 415 до 750 МГц включ. - св 750 до 1260 МГц включ. - св 1260 до 2120 МГц включ. - св 2120 до 3550 МГц включ. - св 3550 до 5800 МГц включ. - св 5800 до 14500 МГц включ. - св 14500 до 18000 МГц включ. - св 18000 до 26000 МГц |
-22 -40 -45 -63 -60 -55 -57 -57 -40 -55 -52 -16 -15 -30 | |
|
Уровень фазовых шумов, относительно несущей 1 ГГц в полосе пропускания 1 Гц, дБ, не более - при отстройке 1 кГц - при отстройке 10 кГц - при отстройке 100 кГц - при отстройке 1 МГц |
-113 -116 -115 -129 | |
|
Выходной разъем |
SSMA(f) | |
|
КСВН, не более - от 0,05 до 6 ГГц включ. - св 6 до 12 ГГц включ. - св 12 до 26 ГГц |
1,3 1,8 2,0 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
230 ± 23 50,0 ± 0,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
449 х 95 х 437 |
|
Масса, кг, не более |
8,68 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +5 до +40 98 |
Знак утверждения типа
наносится на лицевую панель анализаторов спектра БАРС-МСА-26С в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
БАРС-МСА-26С |
1 шт. |
|
Кабель питания |
1 шт. | |
|
Кейс |
1 шт. | |
|
Ложементы |
1 компл. | |
|
Руководство по эксплуатации |
АЦИЕ.411168.004РЭ |
1 экз. |
|
Руководство оператора |
АцИе.01185-01 34 01 |
1 экз. |
|
Упаковка |
АЦИЕ.411915.003 |
1 компл. |
|
Формуляр |
АЦИЕ.411168.004ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.3 «Использование изделия» Руководства по эксплуатации «Анализатор спектра БАРС-МСА-26С» АЦИЕ.411168.004РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 «ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний»;
АЦИЕ.411168.004ТУ «Анализатор спектра БАРС-МСА-26С. Технические условия».
