Весы неавтоматического действия Sartorius IS300IGG-HX
| Номер в ГРСИ РФ: | 95432-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Sartorius" AG, Германия |
Весы неавтоматического действия Sartorius IS300IGG-HX (далее - весы) предназначены для измерений в статическом режиме массы продукции, расфасованной в бочки.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95432-25 | ||||||
| Наименование | Весы неавтоматического действия | ||||||
| Модель | Sartorius IS300IGG-HX | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d3cb409f-8637-7b43-ff31-ce9acd9cbd02 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Sartorius" AG, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95432-25: Описание типа
2025-95432-25.pdf
|
Скачать | 128.1 КБ | |
|
95432-25: Методика поверки
2025-mp95432-25.pdf
|
Скачать | 765.7 КБ |
Описание типа
Назначение
Весы неавтоматического действия Sartorius IS300IGG-HX (далее - весы) предназначены для измерений в статическом режиме массы продукции, расфасованной в бочки.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных (далее - датчики), возникающей по воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый сигнал от датчиков поступает в индикатор, в котором преобразуется в цифровой код и выводится на дисплей индикатора, как результат взвешивания в единицах массы.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), датчиков, индикатора и кабелей линий связи датчиков с индикатором. Все составляющие части весов производства фирмы «Sartorius» AG, Германия.
ГПУ представляет металлическую платформу, которая опирается на четыре датчика. Весы встроенны в роликовый конвейер и расположены под устройством, дозирующим сырьевые компоненты в бочки согласно рецептуре продукта. При заполнении бочки происходит процесс взвешивания массы загружаемых компонентов по отдельности и общей массы готового продукта.
К весам данного типа относятся весы неавтоматического действия Sartorius IS300IGG-HX с серийным № 23310854.
Весы снабжены следующими устройствами:
- полуавтоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство тарирования (устройство выборки массы тары).
Буквенно-цифровое обозначения типа и цифровое обозначение серийного номера весов наносится механическим методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка весов не предусмотрена.
Общий вид весов представлен на рисунках 1. Общий вид индикатора представлен на рисунке 2.

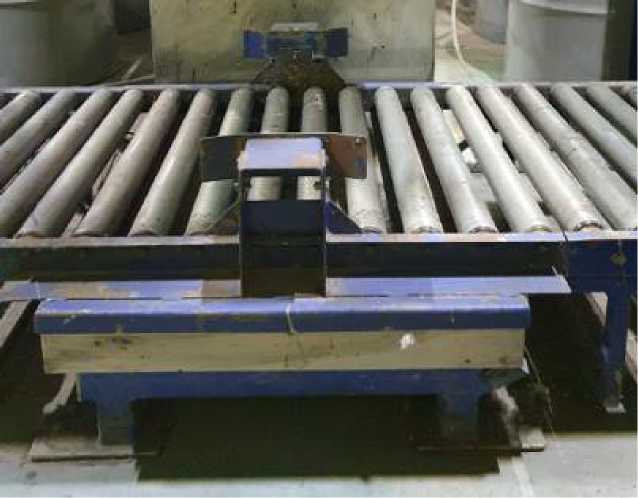

Рисунок 1 - Общий вид весов

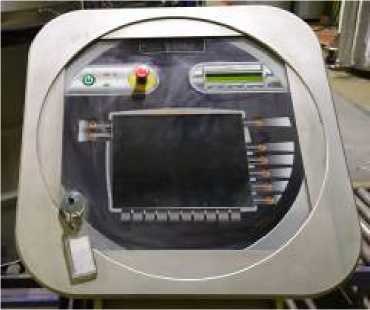

Рисунок 2 - Общий вид индикатора
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным в энергонезависимую память при изготовлении. ПО разделяется на метрологически значимую и метрологически незначимую части. Доступ к изменению метрологически значимым параметров осуществляется только в сервисном режиме работы. Изменение метрологически значимой части ПО через интерфейс пользователя невозможно.
Защита ПО от непреднамеренных или преднамеренных изменений обеспечивается полным ограничением доступа к метрологически значимых параметрам. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование программного обеспечения |
Rexson Colorpoint Management |
|
Номер версии (идентификационный номер) программного обеспечения |
- |
|
Цифровой идентификатор программного обеспечения |
- |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка (Max), кг |
300 |
|
Минимальная нагрузка (Min), кг |
0,1 |
|
Действительная цена деления (d), г |
1 |
|
Поверочный интервал (e), г |
10 |
|
Пределы допускаемой абсолютной погрешности при первичной поверке (в эксплуатации) (mpe), г, в интервалах взвешивания: от 0,1 до 50 кг включ. св. 50 до 200 кг включ. св. 200 до 300 кг включ. |
±5 (±10) ±10 (±20) ±15 (±30) |
Таблица 3 - Технические характеристики
|
Наименование |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от +10 до +30 |
|
- относительная влажность воздуха, не более, % |
80 |
|
Параметры электрического питания от сети переменного тока: - напряжение, В |
от 198 до 242 |
|
- частота, Г ц |
от 49 до 51 |
|
Габаритные размеры ГПУ, мм, не более: - длина |
800 |
|
- ширина |
600 |
|
- высота |
140 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 часов |
0,95 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы неавтоматического действия |
Sartorius IS300IGG-HX |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Метод измерений» Паспорт на весы неавтоматического действия Sartorius IS300IGG-HX.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2020 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
