Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс"
| Номер в ГРСИ РФ: | 95438-25 |
|---|---|
| Производитель / заявитель: | ООО "Автоматизация производственных процессов" (ООО "АПП"), г. Москва |
Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО «Алтай-Кокс» (далее - ИС), состоящая из 202 измерительных каналов, предназначена для измерений технологических параметров: массового расхода пара, воды, конденсата; объемного расхода газа, смолы, мазута; давления пара, воды, воздуха, газа, смолы, мазута; температуры пара, воздуха, воды, газа, подшипника, металла; уровня воды в барабане, разрежения газов в топке; содержания кислорода (О2), монооксида углерода (СО), метана (СН4).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95438-25 | ||||||
| Наименование | Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО "Алтай-Кокс" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 98b53de2-210a-7011-6356-b1b8a6eb79a7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Автоматизация производственных процессов" (ООО "АПП"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95438-25: Описание типа
2025-95438-25.pdf
|
Скачать | 356.6 КБ | |
|
95438-25: Методика поверки
2025-mp95438-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО «Алтай-Кокс» (далее - ИС), состоящая из 202 измерительных каналов, предназначена для измерений технологических параметров: массового расхода пара, воды, конденсата; объемного расхода газа, смолы, мазута; давления пара, воды, воздуха, газа, смолы, мазута; температуры пара, воздуха, воды, газа, подшипника, металла; уровня воды в барабане, разрежения газов в топке; содержания кислорода (О2), монооксида углерода (СО), метана (СН4).
Описание
Конструктивно ИС представляет собой трехуровневую иерархическую измерительную систему распределенного типа и включает в себя следующие уровни: нижний уровень - первичные измерительные преобразователи (ПИП); средний уровень - контроллеры, модули ввода-вывода, входящие в состав комплекса программно-технического «Овация» (ПТК); верхний уровень - автоматизированное рабочее место (АРМ) оператора.
ПИП, являются средствами измерений утвержденного типа, имеют нормированные метрологические характеристики, обеспечивают измерения физических величин и их преобразование в сигналы силы постоянного тока, сопротивления постоянного тока и напряжения постоянного тока.
Средний уровень состоит из комплекса программно-технического «Овация» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 72237-18) (ПТК). ПТК измеряет выходные сигналы ПИП при помощи модулей ввода-вывода аналоговых сигналов: 5X00106G02, 5X00119G02, 5X00070G05, выполняет их аналого-цифровое преобразование, осуществляет преобразование цифровых кодов в значения параметров технологического процесса, выполняет вычислительные и логические операции и по цифровым каналам передает информацию на АРМ оператора.
Верхний уровень - АРМ оператора обеспечивает отображение измеренных параметров технологического процесса, архивных данных, журнала сообщений, сигнализации, информации о текущем состоянии ИС.
Интеграция и обмен информацией между уровнями ИС, осуществляется при помощи технических устройства и средств связи, используемых для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.
Перечень измерительных каналов ИС приведен в таблице 1.
ПИП могут быть заменены в процессе эксплуатации на аналогичные.
Таблица 1 - Перечень измерительных каналов ИС
|
Наименован ие ИК |
Наименование ПИП ИК |
Номер в ФИФОЕ И* |
Номер модуля ввода-вывода |
|
ИК давления, разряжения |
Датчики давления Метран-150 модель 150TG |
32854-13 |
5X00106G02 |
|
Датчики давления Метран-150 |
32854-09 | ||
|
Датчики давления Метран-150 модель 150TGR |
32854-13 | ||
|
Датчики давления Метран-150 модель 15OCG |
32854-13 | ||
|
Манометры цифровые ДМ5001Г |
13988-10 | ||
|
ИК расхода |
Датчики давления Метран-150 модель 150CD |
32854-13 | |
|
ИК уровня |
Датчики давления Метран-150 модель 150CD |
32854-13 | |
|
ИК температуры |
Гермопреобразователи сопротивления ТСМ-0193 |
33566-06 |
5X00119G02 |
|
Гермопреобразователи сопротивления ГСМ-0196 | |||
|
Гермопреобразователи сопротивления ГСМ Метран-203 |
50911-12 | ||
|
Гермопреобразователи сопротивления Метран-2000 |
38550-13 | ||
|
Преобразователи термоэлектрические Метран-2000 |
38549-13 |
5X00070G05 | |
|
Преобразователи термоэлектрические ДГПК095 |
28476-10 | ||
|
ИК компонентно -го состава |
Газоанализаторы кислорода твердоэлектролитные ЭКОН |
13520-09 |
5X00106G02 |
|
Датчики горючих и токсичных газов Millennium II Basic M2B-A-A-EM |
67710-17 |
* - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Основные функции ИС:
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей, обработка, контроль, индикация технологических параметров;
- предупредительная и аварийная сигнализация при выходе технологических параметров за установленные границы и при обнаружении неисправности в работе оборудования;
- формирование сигналов управления и регулирования;
- противоаварийная защита оборудования;
- отображение технологической и системной информации;
- защита системной информации от несанкционированного доступа к программным средствам и от изменения установленных параметров.
Заводской номер ИС (№2) в виде цифрового обозначения наносится типографским способом на титульный лист паспорта и на маркировочную табличку (2 шт.), расположенную на АРМ оператора и на дверце шкафа ПТК «Овация». Места нанесения заводского номера приведены на рисунке 1.

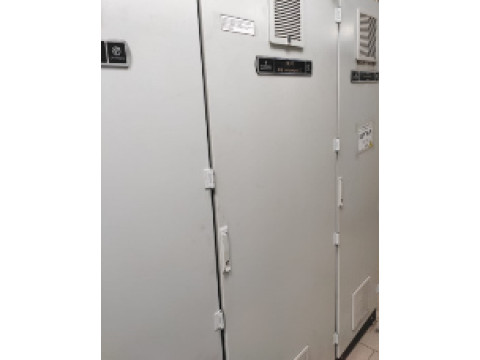

Место расположения маркировочной таблички с указанием заводского номера
Рисунок 1 - Место нанесения заводского номера
Конструкция ИС и условия эксплуатации не предусматривают нанесение знака поверки и знака утверждения типа.
Пломбирование ИС не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) ИС является встроенным и обеспечивает реализацию функций ИС.
ПО ИС реализовано на базе ПТК. Встроенное ПО ПТК (метрологически значимая часть ПО ИС) осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора. ПО АРМ оператора не содержит метрологически значимой части.
Идентификационные данные метрологически значимой части ПО ИС приведены в таблице 2. Уровень защиты ПО ИС от непреднамеренных и преднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные метрологически значимой части ПО ИС
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ovation |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.5.1 |
|
Цифровой идентификатор ПО |
- |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Метрологические характеристики ИК ИС приведены в таблице 3.
Таблица 3 - Метрологические характеристики ИК ИС
|
ТипИК |
Диапазон измерений |
Первичный измерительный преобразователь |
Модуль ввода-вывода аналоговых сигналов |
Пределы допускаемой погрешности ИК |
|
ИК давления, разряжен ня |
от 0 до 10 кгс/см2 |
Метран-150ТО |
5X00106G02 |
у =±1,3% |
|
от 0 до 250 кгс/см2 |
Метран-ISOTG |
у = ± 0,3 % | ||
|
от 0 до 250 кгс/см2 |
Метран-150 |
у =±1,2% | ||
|
от 0 до 16 кгс/см2 |
Метран-ISOTG |
У = ± 3,1 % | ||
|
от 0 до 630 кгс/м2 |
Метран-ISOCG |
у = ± 0,6 % | ||
|
от 0 до 2,5 кПа |
Метран -150CD |
у = ± 0,3 % | ||
|
от 0 до 16 кПа |
Метран-ISOTG |
у = ± 0,9 % | ||
|
Метран -150CG |
у = ± 0,9 % | |||
|
Метран -150CD |
у= ±1,3% | |||
|
от 0 до 63 кПа |
Метран -150CD |
У = ± 0,4 % | ||
|
от 0 до 630 кгс/м2 |
Метран-ISOCG |
у = ± 0,6 % | ||
|
от 0 до 10 кПа |
Метран-ISOTG |
у =±1,8% | ||
|
от -50 до +50 кгс/см2 |
Метран-ISOCG |
у =±1,5% | ||
|
от 0 до 1600 кгс/м2 |
Метран-ISOCG |
у =±1,0% | ||
|
от 0 до 60 кгс/см2 |
Метран-150 TGR |
у = ± 0,8 % | ||
|
от 0 до 250 кгс/см2 |
ДМ5001Г |
у = ± 2,9 % | ||
|
ИК уровня |
от -315 до +315 мм |
Метран-15 0CD |
у = ± 2,0 % | |
|
ИК расхода |
от 0 до 80000 м3/ч |
Метран-15 0CD |
у = ± 0,3 % | |
|
от 0 до 2,5 т/ч от 0 до 6,3 т/ч |
Метран 150CD |
у = ± 1,8% | ||
|
от 0 до 4,0 т/ч |
Метран 150CD |
у= ±1,3% | ||
|
от 0 до 44 м3/ч |
Метран 150CD |
у = ±0,4 % | ||
|
от 0 до 500 т/ч |
Метран 150CD |
у = ± 0,3% |
|
ТипИК |
Диапазон измерений |
Первичный измерительный преобразователь |
Модуль ввода-вывода аналоговых сигналов |
Пределы допускаемой погрешности ИК |
|
ИК компонен тного состава |
от 0,1 до 25,0 % об. |
ЭКОН |
5X00106G02 |
А = ± 0,12 % об. в диапазоне от 0,1 до 2,5 % об. включ.; А = ± 0,6 % об. в диапазоне св. 2,5 до 25,0 % об. |
|
от 0 до 500 млн'1 СО |
Millennium II Basic М2В-А-А-ЕМ |
у = ± 10,0% | ||
|
от 0 до 100 % НКПР СН4 |
Millennium II Basic М2В-А-А-ЕМ |
у = ± 6 % в диапазоне от 0 до 50 % НКПР включ.; 6 = ± 12 % в диапазоне св. 50 до 100 % НКПР | ||
|
ИК температу ры |
от 0 до 800 °C |
Метран-2000 ДТПК095 |
5X00070G05 |
А = ± 3,8 °C (до 333 °C включ.); А = ± (1,3+0,0075 t) °C (св. 333 до 800 °C) |
|
от 0 до 600 °C |
Метран-2000 |
А = ± 3,5 °C (до 300 °C включ.); А = ± (1,0+0,0075 t) °C (св. 300 до 600 °C) | ||
|
от 0 до 400 °C |
А = ± 3,8 °C (до 333 °C включ.); А = ± (1,3+0,0075 t) °C (св. 333 до 400 °C) | |||
|
от 0 до 150 °C |
ТСМ-0193 |
А = ±(1,0+0,0065-1) °C | ||
|
от 0 до 150 °C |
ТСМ Метран-203 |
А = ± (1,0+0,005 t) °C | ||
|
от 0 до 180 °C |
A=±(l,3 + 0,01-t)°C | |||
|
от 0 до 150 °C |
ТСМ-0196 |
5X00119G02 |
А = ±(1,0 + 0,0065-1) °C | |
|
от 0 до 180 °C |
Метран-2000 |
A=±(l,3 + 0,01-t)°C | ||
|
от 0 до 120 °C |
А= ± (1,0 + 0,01-t) °C | |||
|
от 0 до 200 °C |
А = ± (1,0 + 0,005 t) °C | |||
|
от 0 до 500 °C |
А = ± (1,8 + 0,005 t) °C |
Для ПИП, регистрационный номер в ФИФОЕИ 32854-09.
Примечание - Приняты следующие обозначения: у - пределы допускаемой относительной погрешности; А - пределы допускаемой абсолютной погрешности, в единицах измеряемого параметра; 5 - пределы приведенной погрешности; t - измеряемая температура, °C.
Основные технические характеристики ИС приведены в таблице 4.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220 ± 22 50 ± 1 |
|
Условия эксплуатации: - температура окружающей среды, °С: а) для первичных измерительных преобразователей б) для ПТК - относительная влажность воздуха, % - атмосферное давление, кПа |
От +15 до +35 От +15 до +30 От 30 до 80 От 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3 Теплоэлектроцентрали АО «Алтай-Кокс» (заводской номер 2) |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
ТЭЦ. Внедрение автоматизированной системы управления и сигнализации парового котла (котлоагрегата) № 3. Руководство по эксплуатации. Программно-технический комплекс «Овация» |
241833-АТХ.2.5 |
1 экз. |
Сведения о методах измерений
приведены в документе Паспорт. Система измерительная автоматизированной системы управления технологическим процессом парового котла (котлоагрегата) № 3
Теплоэлектроцентрали АО «Алтай-Кокс» в разделе 5 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456;
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
