Датчики силоизмерительные тензорезисторные МИР (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы в аналоговый нормированный электрический измерительный сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95440-25 |
| Действует | по 14.05.2030 |
| Наименование | Датчики силоизмерительные тензорезисторные |
| Модель | МИР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4dd7a80b-c03c-e339-6894-f768fdf9d1e6 |
Производитель / Заявитель
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М"), Московская обл., д.п. Красково
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
95440-25: Описание типа
2025-95440-25.pdf
|
Скачать | 100.4 КБ | |
|
95440-25: Методика поверки
2025-mp95440-25.pdf
|
Скачать | 895.3 КБ |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные МИР (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на преобразовании деформации упругого элемента датчика, возникающей под действием приложенного усилия в аналоговый нормированный электрический сигнал.
Конструктивно датчики выполнены в виде упругого элемента цилиндрической формы. В датчиках используются фольговые тензорезисторы на клеевой основе, соединенные по полной мостовой схеме. На диагональ питания подается питающее напряжение, с диагонали измерения снимается выходное напряжение (сигнал), пропорциональное измеряемому усилию. Для усиления выходного сигнала применяется усилитель, встроенный в корпус датчика.
Датчики изготавливаются с двумя независимыми измерительными каналами, двумя разъемами и двумя присоединенными кабелями.
Весы изготавливаются в двух модификациях: МИР-50 и МИР-100. Модификации отличаются диапазоном измерений: от 0 до 50 кН и от 0 до 100 кН соответственно.

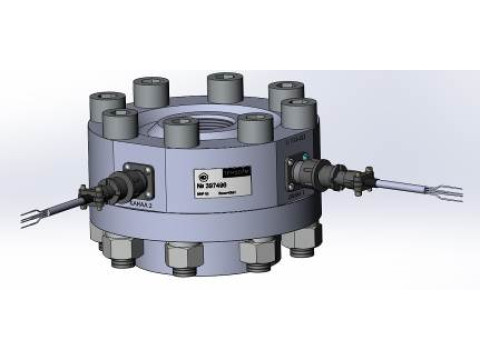

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Внешний вид датчиков МИР
Пломбирование датчиков не предусмотрено.
Маркировка датчиков производится на фирменной наклейке на корпусе датчика (рисунок 2), на которой нанесены:
- торговая марка изготовителя;
- модификация силоизмерительного датчика;
- максимальная нагрузка Emax
- заводской номер, состоящий из арабских цифр.
- знак утверждения типа.
Нанесение знака поверки на датчик не предусмотрено.
Рисунок 2 - Внешний вид наклейки датчиков МИР.
Технические характеристики
Таблица 1 - Метрологические характеристики для всех каналов
|
Наименование характеристики |
Обозначение датчика | |
|
МИР-50 |
МИР-100 | |
|
Диапазон измерений, кН |
от 0 до 50 |
от 0 до 100 |
|
Изменение выходного сигнала при верхнем пределе измерений в режиме сжатия, В |
4,0±0,2 | |
|
Изменение выходного сигнала при верхнем пределе измерений в режиме растяжения, В |
-4,0±0,2 | |
|
Выходной сигнал при нулевой нагрузке, В |
6,0±0,2 | |
|
Пределы допускаемой составляющей приведенной погрешности, связанной с нелинейностью, %* |
±0,5 | |
|
Пределы допускаемой составляющей приведенной погрешности, связанной с гистерезисом, %* |
±0,5 | |
* Нормирующее значение Хн равно максимальному значению диапазона измерений силы
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Напряжение питания от источника постоянного тока, В |
от 23 до 25 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +30 | |
|
Диапазон температур эксплуатации и хранения, °С |
от 0 до 60 | |
|
Габаритные размеры датчиков, мм, не более: - диаметр - высота |
160 100 |
160 120 |
|
Масса, кг, не более |
9 |
10 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик силоизмерительный тензорезисторный с присоединенными кабелями |
МИР |
1 шт. |
|
Паспорт |
26.51.66-114-18217119-2024 ПС |
1 экз. |
|
Транспортная тара |
_ |
1 шт. |
Сведения о методах измерений
изложены в Р. 7 Заметки по эксплуатации Паспорта 26.51.66-114-18217119-2024 ПС Датчик силоизмерительный тензорезисторный МИР. Паспорт.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.66-114-18217119-2024 Датчики силоизмерительные тензорезисторные МИР. Технические условия.
