Светильники головные взрывозащищенные СМГВ
| Номер в ГРСИ РФ: | 95444-25 |
|---|---|
| Производитель / заявитель: | ООО "Завод взрывозащищенного и общепромышленного оборудования "Горэкс-Светотехника", г. Новосибирск |
Светильники головные взрывозащищенные СМГВ (далее по тексту - светильники) предназначены для измерений объемной доли метана, индивидуального освещения рабочего места в месте нахождения горнорабочего и выдачи звукового сигнала при превышении содержания метана выше порога срабатывания (уставки) в атмосфере подземных выработок угольных шахт и рудников, опасных по газу и угольной пыли.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95444-25 |
| Действует | по 14.05.2030 |
| Наименование | Светильники головные взрывозащищенные |
| Модель | СМГВ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5be0a1ee-a6c8-b48f-3d62-abdb2c307aca |
Производитель / Заявитель
Общество с ограниченной ответственностью "Завод взрывозащищенного и общепромышленного оборудования "Горэкс-Светотехника" (ООО "Завод "Горэкс-Светотехника"), г. Новосибирск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2194
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2194 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95444-25: Описание типа
2025-95444-25.pdf
|
Скачать | 1.5 MБ | |
|
95444-25: Методика поверки
2025-mp95444-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Светильники головные взрывозащищенные СМГВ (далее по тексту - светильники) предназначены для измерений объемной доли метана, индивидуального освещения рабочего места в месте нахождения горнорабочего и выдачи звукового сигнала при превышении содержания метана выше порога срабатывания (уставки) в атмосфере подземных выработок угольных шахт и рудников, опасных по газу и угольной пыли.
Описание
Светильники представляют собой портативные индивидуальные приборы непрерывного действия. Принцип действия основан на термокаталитическом методе измерений, при котором сгорание на датчике метана изменяет сопротивление рабочего элемента пропорционально концентрации. Способ отбора пробы - диффузионный.
Конструктивно светильники состоят из корпуса батареи, крышки и фары, соединенной шнуром. В корпусе установлены аккумуляторные батареи и блоки искрозащиты, срабатывающие в режиме короткого замыкания. В фаре расположены светодиодный модуль, кнопка включения, зарядный узел, плата сигнализатора метана.
Светильники обеспечивают выполнение следующих функций:
- освещение рабочего места в основном или аварийном режимах;
- защиту батарей от глубокого разряда;
- защиту в режиме короткого замыкания;
- в основном режиме непрерывное измерение объемной доли метана в месте нахождения горнорабочего и выдачу звукового сигнала при превышении содержания метана выше порога срабатывания (уставки).
В зависимости от устанавливаемой аккумуляторной батареи светильники выпускаются в исполнениях, приведенных в таблице 1.
Таблица 1 - Исполнения светильников
|
Исполнение светильника |
Аккумуляторная батарея |
|
СМГВ Исп. 03 |
Герметичная Li-Ion батарея емкостью 6,7 А-ч или Li-PO батарея емкостью 6,6 А-ч |
|
СМГВ Исп. 04 |
Герметичная Li-Ion батарея емкостью 7,8 А^ч или Li-PO батарея емкостью 8,2 А^ч |
|
СМГВ Исп. 05 |
Герметичная Ni-MH батарея емкостью 7 А^ч |
|
СМГВ Исп. 06 |
Герметичная Ni-MH батарея емкостью 10 А^ч |
|
СМГВ Исп. 07 |
Герметичная Li-Ion батарея емкостью 3,2 А^ч и 6,7 А^ч или Li-PO батарея емкостью 3,3 А^ч и 6,6 А^ч |
Продолжение таблицы 1
|
Исполнение светильника |
Аккумуляторная батарея |
|
СМГВ Исп. 08 |
Герметичная Li-Ion батарея емкостью 3,2 А^ч и 7,8 А^ч или Li-PO батарея емкостью 3,3 А^ч и 8,2 А^ч |
|
СМГВ Исп. 09 |
Герметичная Li-Ion батарея емкостью 3,2 А^ч и 9,6 А^ч или Li-PO батарея емкостью 3,3 А^ч и 9,6 А^ч |
|
СМГВ Исп. 10 |
Герметичная Li-Ion батарея емкостью 14 А^ч |
Светильники выполнены во взрывозащищенном исполнении с видами взрывозащиты «искробезопасная электрическая цепь «ia» и могут применяться в угольных шахтах, опасных по газу (метан) и пыли. Светильники могут комплектоваться радиоблоками (радиометками), для обеспечения функционирования в составе различных систем, позиционирования, аварийно-вызывного оповещения.
Внешний вид светильников представлен на рисунке 1. На корпусе аккумуляторной батареи размещена табличка с маркировкой. Заводской номер наносится в специальное место на маркировочной табличке методом лазерной гравировки. Заводской номер состоит из арабских цифр. Ограничение несанкционированного доступа к внутренним элементам светильников осуществляется путем пломбирования с помощью проволоки со сваренными или спаянными концами:
- в отверстие винта, соединяющего корпус батареи и крышки;
- в отверстие блокировочного винта крышки фары;
- в отверстие защитной крышки первичного преобразователя.
Нанесение знака поверки на светильники не предусмотрено. Общий вид маркировочной таблички, места нанесения знака утверждения типа и заводского номера указаны на рисунке 2. Место установки защитных пломб указано на рисунке 3.

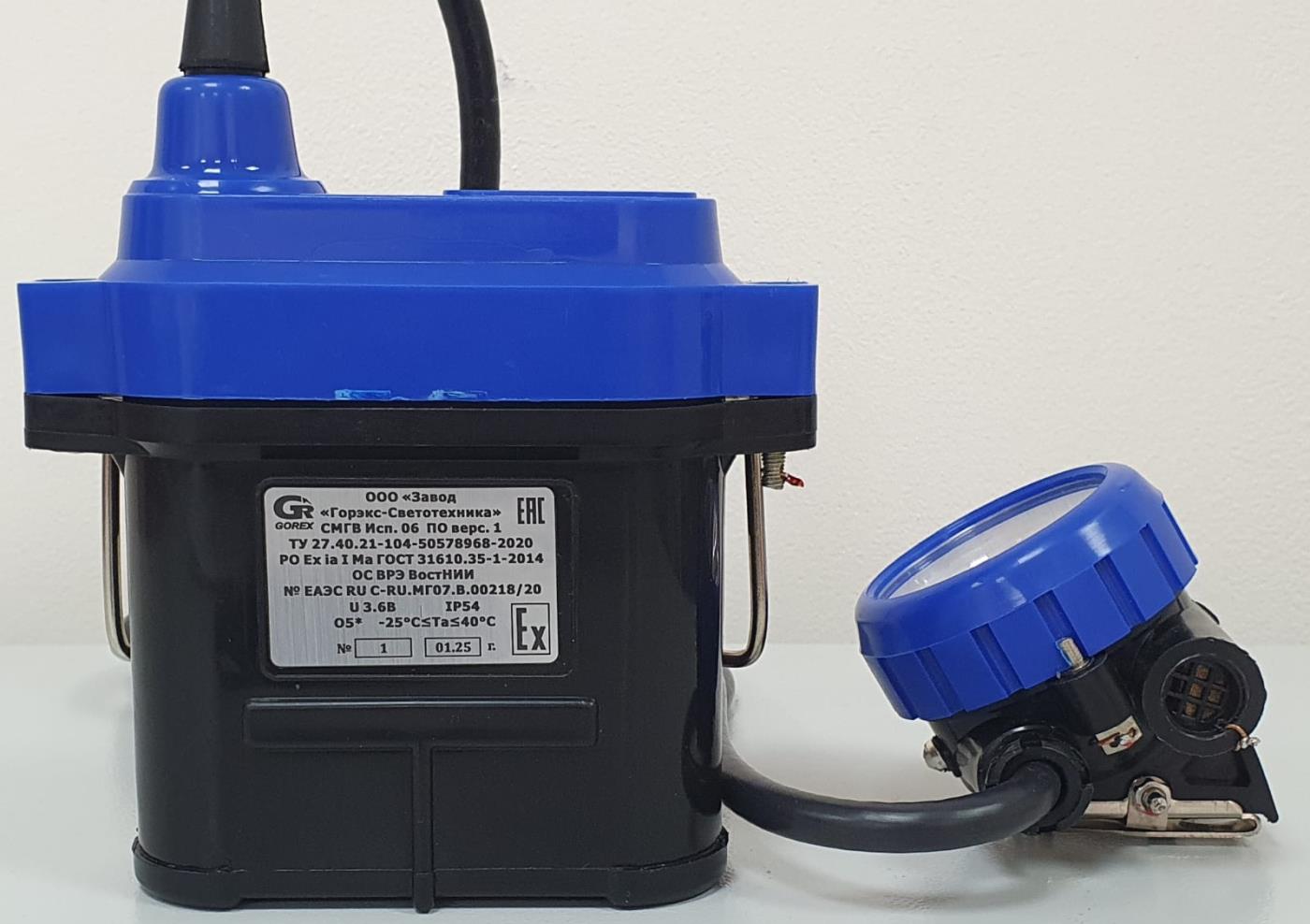

Рисунок 1 - Внешний вид светильников
Рисунок 2 - Общий вид маркировочной таблички, место нанесения знака утверждения типа и заводского номера
Рисунок 3 - Место установки защитных пломб
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) устанавливается в светильники на заводе-изготовителе во время производственного цикла. Конструкция светильников исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
met28v33pm3 9.hex |
|
Номер версии (идентификационный номер) ПО |
1 |
|
Цифровой идентификатор ПО |
1b34cb62101fec029dfb24750f52d9d2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений порога (уставки) срабатывания сигнализации, объемная доля метана, % |
от 0,5 до 2 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, объемная доля метана, % |
±0,2 |
|
Время срабатывания сигнализации при скачкообразном изменении объемной доли метана на входе первичного преобразователя от 0 до 1,6 нормированного значения порога срабатывания, с, не более |
20 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Частота звукового сигнала сигнализации, Г ц |
от 1500 до 2000 |
|
Уровень звукового давления сигнала сигнализации, дБ, не менее |
75 |
|
Время прогрева, мин, не более |
10 |
|
Номинальное напряжение питания, В - от встроенной Li-Ion (Li-PO) батареи - от встроенной Ni-MH батареи |
3,7 3,6 |
|
Ток потребления, А, не более: - основной режим - аварийный режим |
0,65 0,32 |
|
Габаритные размеры, мм, не более: - корпус батареи (ДхШхВ) - фара (0хШ) |
145x55x175 68x80 |
|
Масса, кг, не более |
1,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, мм рт. ст. - относительная влажность воздуха (при температуре 35 °С), %, не более |
от -20 до +40 от 600 до 900 98 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 54 |
|
Маркировка взрывозащиты по ГОСТ 31610.35-1-2014 |
PO Ex ia I Ma |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
3300 |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится на титульный лист технического описания и инструкции по эксплуатации типографским способом, а также на маркировочную табличку методом лазерной гравировки.
Комплектность
Комплектность светильников приведена в таблице 6.
Таблица 6 - Комплектность светильников
|
Наименование |
Обозначение |
Количество |
|
Светильник головной взрывозащищенный СМГВ |
- |
1 шт. |
|
Планка |
- |
1 шт. |
|
Винт самонарезающий |
- |
2 шт. |
|
Насадка для градуировки (поверки) |
- |
1 шт. |
|
Пульт для настройки порогов срабатывания |
- |
1 на партию |
|
Техническое описание и инструкция по эксплуатации |
0.06.140.083 ТО |
1 на коробку |
|
Паспорт |
0.06.468.386 ПС |
1 шт. |
|
Копия сертификата соответствия ТР ТС 012/2011 |
- |
1 экз. |
|
Методика поверки |
1 на партию |
Сведения о методах измерений
приведены в разделе 3 «Устройство и принцип работы» документа 0.06.140.083 ТО «Светильник головной взрывозащищенный СМГВ. Техническое описание и инструкция по эксплуатации».
Нормативные документы
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»;
ГОСТ 31610.35-1-2014 (IEC 60079-35-1:2011) Взрывоопасные среды. Часть 35-1. Головные светильники для применения в шахтах, опасных по рудничному газу. Общие требования и методы испытаний, относящиеся к риску взрыва;
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
