Автоцистерны и автотопливозаправщики

Назначение

Автоцистерны и автотопливозаправщики (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.

Описание

Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, шасси, технологического оборудования. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Для гашения гидравлических ударов, создаваемых во время движения АЦ и АТЗ, внутри секций могут располагаться перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка. Для удобства измерений уровня перелива/недолива нефтепродукта может быть установлена измерительная шкала, представляющая собой двухшкальную линейку с двойным отсчетом по 100 мм в обе стороны, приклепанную к горловине АЦ или АТЗ.

АЦ и АТЗ изготавливаются по заказу в любой цветовой гамме.

На корпусе АЦ и АТЗ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз

АЦ и АТЗ оснащены технологическим оборудованием, которое предназначено для операций налива-слива нефтепродуктов с АЦ или АТЗ, а также механизированной заправки нефтепродуктами техники с АТЗ. Технологическое оборудование включает в себя:

- горловину с указателем уровня;

- патрубок для отвода паров нефтепродуктов;

- крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- фильтры;

- рукава напорно-всасывающие;

- насос слива/налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

АЦ и АТЗ имеют модификации АТЗ-10,0 4693E1, АЦ-10,0 4693F1, АТЗ-11,0 4693E1, АЦ-11,0 4693F1, АТЗ-12,0 4693E1, АЦ-12,0 4693F1, АТЗ-13,0 4693E1, АЦ-13,0 4693F1, АТЗ-14,0 4693E1, АЦ-14,0 4693F1, АТЗ-15,0 4693E1, АЦ-15,0 4693F1, АТЗ-16,0 4693E1, АЦ-16,0 4693F1, АТЗ-17,0 4693E1, АЦ-17,0 4693F1, которые отличаются геометрическими размерами, номинальной вместимостью и шасси.

Структура условного обозначения модификации АЦ или АТЗ:

АТЗ(АЦ)-[1] 4693[2]1, где:

[1] - номинальная вместимость: 10,0, 11,0, 12,0, 13,0, 14,0, 15,0, 16,0, 17,0;

[2] - F (автоцистерна), Е (автотопливозаправщик).

Заводской (серийный) номер в виде цифрового обозначения, состоящий из трех или четырех арабских цифр, нанесен ударным методом на информационную табличку, общий вид которой представлен на рисунке 3. Информационная табличка расположена с левой стороны по ходу движения в передней части АЦ и АТЗ, в месте указанном на рисунке 2.

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

Рисунок 1 - Общий вид автоцистерны АЦ-15,0 4693F1

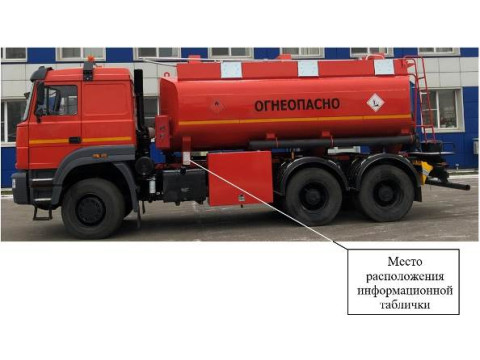

Рисунок 2 - Общий вид автотопливозаправщика АТЗ-15,0 4693E1 и место расположения информационной таблички

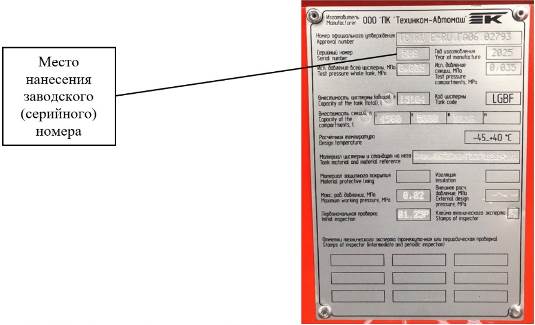

Рисунок 3 - Общий вид информационной таблички с указанием места нанесения заводского (серийного) номера

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5. Знак поверки наносится ударным способом на заклепку, крепящую указатель

уровня налива.

Заклепка для нанесения знаки пидерки

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 -Технические характеристики

Таблица 6 -Технические характеристики

Таблица 7 - Технические характеристики

Таблица 8 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта печатным способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 Руководств по эксплуатации Автотопливозаправщик АТЗ (Автоцистерна АЦ) Модификация 4693E1 (4693F1) на шасси УРАЛ С35510 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);

ТУ-29.10.59.230-006-28385314-2024            АВТОЦИСТЕРНЫ            И

АВТОТОПЛИВОЗАПРАВЩИКИ. ТЕХНИЧЕСКИЕ УСЛОВИЯ.
