Источники питания постоянного тока АКИП-1181
| Номер в ГРСИ РФ: | 95508-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "Changzhou Tonghui Electronic Co., Ltd.", Китай |
Источники питания постоянного тока АКИП-1181 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95508-25 |
| Действует | по 21.05.2030 |
| Наименование | Источники питания постоянного тока |
| Модель | АКИП-1181 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 225e26c0-089b-67af-21c1-bf4a17a73aec |
Производитель / Заявитель
"CHANGZHOU TONGHUI ELECTRONICS CO., LTD", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95508-25: Описание типа
2025-95508-25.pdf
|
Скачать | 174.2 КБ | |
|
95508-25: Методика поверки
2025-mp95508-25.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1181 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
По принципу действия источники относятся к программируемым линейным источникам питания. Источники имеют до четырех каналов с набором режимов и функций: регулируемые стабилизированные напряжение и сила постоянного тока. Источники снабжены защитой от перегрузки по напряжению, по току, защитой от перегрева, защитой от переполюсовки. Допускается параллельное и последовательное соединение 1 и 2 каналов.
Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. На лицевой панели источников расположены функциональные клавиши и поворотный регулятор для установки параметров на выходных клеммах источника питания.
На задней панели источников расположены:
- выходной терминал для подключения удаленной нагрузки для 1, 2 и 3 каналов;
- интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу);
- вентиляционное отверстие и разъем сети питания.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются числом каналов и диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
|
Модификация |
Ивых, В/ 1вых, А/Рвых, Вт1) |
Ивых, В/ 1вых, А/ Рвых, Вт |
Ивых, В/ 1вых, А/ Рвых, Вт |
|
1, 2 каналы |
3 канал |
4 канал | |
|
АКИП-1181/1 |
от 0 до 30/от 0 до 3/90 |
от 0 до 5/ от 0 до 3/15 |
_ |
|
АКИП-1181/2 |
от 0 до 30/от 0 до 3/90 |
от 0 до 6/ от 0 до 5/30 |
_ |
|
АКИП-1181/3 |
от 0 до 30/от 0 до 6/180 |
от 0 до 6/ от 0 до 5/30 |
_ |
|
АКИП-1181/4 |
от 0 до 60/от 0 до 3/180 |
от 0 до 6/ от 0 до 5/30 |
_ |
|
АКИП-1181/5 |
от 0 до 30/от 0 до 3/90 |
от 0 до 10/ от 0 до 3/30 |
от 0 до 5/ от 0 до 1/5 |
Примечание:
1) Ивых, В/ 1вых, А/Рвых, Вт - выходные значения напряжения, тока и максимальной мощности
источников.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Рисунок 1 -Общий вид модификаций источников
АКИП-1181/1, АКИП-1181/2, АКИП-1181/3 и АКИП-1181/4 с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

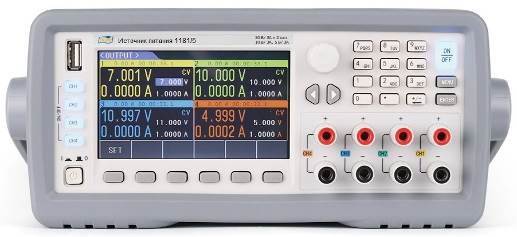

Рисунок 2 -Общий вид модификации источников АКИП-1181/5 с местом нанесения знака утверждения типа (А) и нанесения знака поверки (Б)

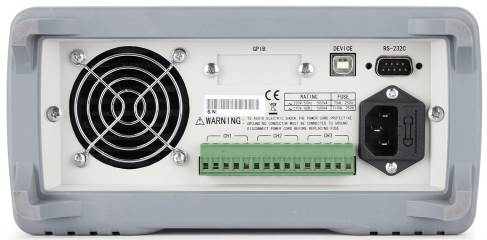

Рисунок 3 -Вид задней панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ver |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.0.1 |
Технические характеристики
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения напряжения, В | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,0005-U+0,020) |
— |
|
АКИП-1181/2 |
±(0,0003-U+0,010) |
— |
|
АКИП-1181/3 |
±(0,0003-U+0,010) |
— |
|
АКИП-1181/4 |
±(0,0003-U+0,010) |
— |
|
АКИП-1181/5 |
±(0,001-U+0,020) |
±(0,001-U+0,020) |
Примечания:
U - значение напряжения постоянного тока, установленное/измеренное на источнике, В
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения тока
|
Модификация |
Пределы допускаемой абсолютной погрешности установки/измерения тока, А | ||
|
Каналы 1, 2 |
Канал 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,002-1+0,005) |
±(0,002-1+0,005) |
_ |
|
АКИП-1181/2 |
±(0,001-1+0,005) |
±(0,001-1+0,008) |
_ |
|
АКИП-1181/3 |
±(0,001-1+0,008) |
±(0,001-1+0,008) |
_ |
|
АКИП-1181/4 |
±(0,001-1+0,005) |
±(0,001-1+0,008) |
_ |
|
АКИП-1181/5 |
±(0,002-1+0,005) |
±(0,002-1+0,005) |
±(0,002-1+0,005) |
Примечания:
I - значение постоянного тока, установленное/измеренное на источнике, А
Таблица 5 - Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,0001-U+0,003) |
_ |
|
АКИП-1181/2 |
_ | |
|
АКИП-1181/3 |
_ | |
|
АКИП-1181/4 |
_ | |
|
АКИП-1181/5 |
±(0,0001-U+0,003) | |
Примечания:
U - значение напряжения постоянного тока, установленное на источнике, В
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания источников, В | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,0001-U+0,003) |
_ |
|
АКИП-1181/2 |
_ | |
|
АКИП-1181/3 |
_ | |
|
АКИП-1181/4 |
_ | |
|
АКИП-1181/5 |
±(0,0001-U+0,003) | |
Примечания:
U - значение напряжения постоянного тока, установленное на источнике, В
Таблица 7 - Значения уровня пульсаций выходного напряжения
|
Модификация |
Уровень пульсаций выходного напряжения, мВскз, не более | ||
|
Каналы 1, 2 |
Канал 3 |
Канал 4 | |
|
АКИП-1181/1 |
4 |
5 |
_ |
|
АКИП-1181/2 |
_ | ||
|
АКИП-1181/3 |
_ | ||
|
АКИП-1181/4 |
_ | ||
|
АКИП-1181/5 |
4 | ||
Таблица 8 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,001-1+0,003) |
_ |
|
АКИП-1181/2 |
±(0,0001-1+0,003) |
_ |
|
АКИП-1181/3 |
_ | |
|
АКИП-1181/4 |
_ | |
|
АКИП-1181/5 |
±(0,0001-1+0,003) | |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | ||
Таблица 9 - Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А | |
|
Каналы 1, 2, 3 |
Канал 4 | |
|
АКИП-1181/1 |
±(0,001-1+0,003) |
_ |
|
АКИП-1181/2 |
±(0,0001-1+0,003) |
_ |
|
АКИП-1181/3 |
_ | |
|
АКИП-1181/4 |
_ | |
|
АКИП-1181/5 |
±(0,0001-1+0,003) | |
|
Примечания: I - значение силы постоянного тока, установленное на источнике, А | ||
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические характеристики источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 47,5 до 52,5 от 57,0 до 63,0 |
|
Масса, кг, не более |
13,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
235х105х487 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более |
от 0 до +40 80 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 12 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-1181 1) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделах «РАБОТА С ПРИБОРОМ» и «НАСТРОЙКА ПРИБОРА» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1181».
