Контроллеры Меркурий 225.4
| Номер в ГРСИ РФ: | 95521-25 |
|---|---|
| Производитель / заявитель: | ООО "Инкотекс-СК", г. Москва |
Контроллеры Меркурий 225.4 (далее - контроллеры) предназначены для синхронизации времени, сбора, хранения и передачи данных с приборов учета электрической энергии (далее -счетчики) и других устройств промышленной автоматизации в составе автоматизированных систем в вышестоящие устройства и системы верхнего уровня управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95521-25 |
| Действует | по 21.05.2030 |
| Наименование | Контроллеры |
| Модель | Меркурий 225.4 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 356be27f-06ad-eff1-5338-f05bc49fcc4b |
Производитель / Заявитель
Общество с ограниченной ответственностью "Инкотекс-СК" (ООО "Инкотекс-СК"), г. Москва; Общество с ограниченной ответственностью "Научно-производственная фирма "Моссар" (ООО "НПФ "Моссар"), Саратовская область, г. Маркс
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95521-25: Описание типа
2025-95521-25.pdf
|
Скачать | 192.7 КБ | |
|
95521-25: Методика поверки
2025-mp95521-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Контроллеры Меркурий 225.4 (далее - контроллеры) предназначены для синхронизации времени, сбора, хранения и передачи данных с приборов учета электрической энергии (далее -счетчики) и других устройств промышленной автоматизации в составе автоматизированных систем в вышестоящие устройства и системы верхнего уровня управления.
Описание
Принцип действия контроллеров основан на периодическом и спорадическом обмене данными и командами, включая команды синхронизации времени, в цифровом виде между подключенными к контроллерам счетчиками, другими устройствами промышленной автоматизации и вышестоящими устройствами и системами верхнего уровня управления, а также в накоплении и хранении принятых данных.
Конструктивно контроллеры выполнены в пластиковом корпусе, внутри которого установлены печатные платы с радиоэлементами. Корпус контроллеров предназначен для крепления на DIN-рейку. На передней панели контроллеров расположены разъемы и светодиодные индикаторы для отображения текущего состояния контроллеров и наличия обмена данными по интерфейсам связи, набор которых зависит от модификации.
Контроллеры применяются для работы в составе автоматизированных систем (автоматизированных систем управления технологическими процессами (далее - АСУ ТП), автоматизированных систем технического учета электроэнергии (далее - АСТУЭ), телеметрии, автоматизированных информационно-измерительных систем учёта энергоресурсов (далее -АИИС КУЭ), средств диспетчерского технологического управления (далее - СДТУ)) под управлением программных комплексов, в автономном режиме и в составе систем локальной автоматизации на трансформаторных подстанциях, трансформаторных пунктах распределительных сетей и других объектах электроэнергетики.
Контроллеры обеспечивают следующие функции:
- сбор информации со счетчиков, промышленных контроллеров, модулей ввода-вывода и других устройств промышленной автоматизации по нескольким интерфейсам связи;
- передача информации по нескольким интерфейсам связи в вышестоящие устройства и системы верхнего уровня управления, в том числе с использованием облачных платформ;
- сбор и передача информации с использованием различных сред и технологий передачи данных, в том числе, с использованием внешнего каналообразующего оборудования;
- сбор, накопление и хранение информации о состоянии средств и объектов измерений, а также о результатах измерений;
- обеспечение прямого доступа к счетчикам и другим устройствам промышленной автоматизации, подключенным со стороны системы верхнего уровня управления в режиме туннелирования или «прозрачного канала»;
- обеспечение прямого доступа для удаленного изменения конфигурации счетчиков и других устройств промышленной автоматизации, без изменения аппаратной конфигурации контроллера, интерфейсов и каналообразующего оборудования;
- параметризация, конфигурирование, диагностика и самодиагностика контроллера;
- ведение системного времени и календаря контроллера, независимо от наличия основного и резервного питания;
- автоматическая синхронизация собственного системного времени контроллера от встроенного или внешнего приемника сигналов глобальных навигационных спутниковых систем точного времени (ГЛОНАСС, GPS), определение координат места установки контроллера;
- автоматическая синхронизация собственного системного времени контроллера от серверов точного времени по протоколам NTP/SNTP;
- автоматическая синхронизация системного времени подключенных счетчиков и других устройств промышленной автоматизации с возможностью параметризации;
- передача счетчикам и другим устройствам промышленной автоматизации команд удаленного управления встроенными и внешними устройствами управления нагрузкой (функция ТУ, в том числе отключение и ограничение мощности нагрузки потребителей);
- организация сети передачи данных от счетчиков электрической энергии по силовым линиям 0,4 кВ (PLC) и по радиоканалам ISM-диапазона 868 МГц (RF);
- контроль состояния встроенных дискретных входов, управление состоянием встроенных дискретных выходов;
- локальное чтение данных, конфигурирование и диагностика подключенных счетчиков и других устройств через встроенный Веб-интерфейс.
В зависимости от модификации контроллеров доступны следующие технологии и интерфейсы передачи данных:
- RS485;
- Ethernet;
- GSM (GPRS, 3G, 4G LTE);
- PLC PRIME v.1.3.6, v.1.4;
- G3-PLC, в том числе Hybrid PLC&RF.
Устройства, с которыми выполняется информационный обмен:
- счетчики электроэнергии, обеспечивающие передачу по протоколу СПОДЭС/DLMS и по протоколу Меркурий;
- устройства сбора и передачи данных (далее - УСПД)/контроллеры других производителей;
- устройства, поддерживающие стандартный протокол MODBUS.
При работе со счетчиками электроэнергии по протоколу СПОДЭС/DLMS контроллеры поддерживают следующие профили обмена:
- HDLC over UDP;
- HDLC over TCP;
- DLMS UDP wrapper;
- DLMS TCP wrapper;
- HDLC over RS485.
По каждому из интерфейсов может быть организован основной и резервный (резервные) каналы связи.
Для систем АИИС КУЭ обеспечивается прямой канал доступа к счетчикам и другим интеллектуальным устройствам, подключенным к контроллеру, в том числе для удаленного изменения конфигурации счетчиков и устройств.
Для систем телемеханики и смежных систем обеспечивается передача данных измерений счетчиков и других интеллектуальных устройств, а также состояний дискретных каналов по протоколам 60870-5-104 и OPC UA.
Контроллеры предназначены для эксплуатации внутри закрытых помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке) при условии соблюдения требований к условиям эксплуатации.
Контроллеры изготавливаются в модификациях, отличающихся функциональными возможностями.
Структура условного обозначения модификаций контроллеров приведена в таблице 1. Модификации интерфейсов приведены в таблице 2.
Таблица 1 - Структура условного обозначения модификаций контроллеров
|
Меркурий |
225.4 |
RLxFxGxEx |
Kx Sx |
|
Тип входа резервного питания х | |||
|
Тип каналов дискретного ввода-вывода x | |||
|
Тип интерфейса: R - RS485 (RR - два интерфейса RS485 и т.д.) Lx - PLC модификации x Fx - RF модификации x Gx - GSM модификации x Ex - Ethernet модификации x (EE - два интерфейса Ethernet и т.д.) | |||
|
Серия |
контроллера | ||
|
Торговая марка | |||
Примечание - Отсутствие буквы кода означает отсутствие соответствующей функции.
Таблица 2 - Модификации интерфейсов, каналов ввода-вывода и входов резервного питания контроллеров
|
Тип |
Код |
Модификации интерфейса |
|
PLC |
Lx |
L4 - PLC PRIME, поддержка PRIME 1.3.6 и PRIME 1.4 с программным выбором L5 - G3-PLC Hybrid |
|
RF |
Fx |
F05 - радиоканал технологии G3-PLC Hybrid, диапазон 868 МГц F09 - радиоканал технологии XNB (СРТ), диапазон 868 МГц |
|
GSM |
Gx |
G1 - GPRS DualSIM G4 - LTE 4G DualSIM GN1 - GPRS DualSIM и приемник сигналов ГЛОНАСС/GPS GN4 - LTE 4G DualSIM и приемник сигналов ГЛОНАСС/GPS |
|
Ethernet |
Ex |
E - Ethernet 100BaseTX |
|
Каналы дискретного ввода-вывода |
Kx |
K1 - 4 канала дискретного ввода K2 - 4 канала дискретного ввода и 2 канала дискретного вывода |
|
Резервное питание |
Sx |
S24 - вход резервного питания постоянного тока 24 В |
|
Примечание - Модификации интерфейсов, каналов ввода-вывода и входов резервного питания не влияют на метрологические характеристики контроллера и могут быть расширены производителем. Описание вновь введенных модификаций интерфейсов приведено в эксплуатационной документации и на сайте предприятия-изготовителя. | ||
Заводской номер наносится на маркировочную табличку типографским способом в виде штрих-кода и соответствующего ему цифрового кода.
Общий вид контроллеров с указанием места ограничения доступа к местам настройки (регулировки) и мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Место нанесения заводского номера
Место нанесения знака утверждения
Пломба с нанесением знака поверки

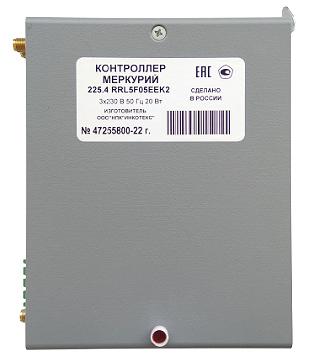

б) боковая панель контроллеров
Рисунок 1 - Общий вид контроллеров с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера

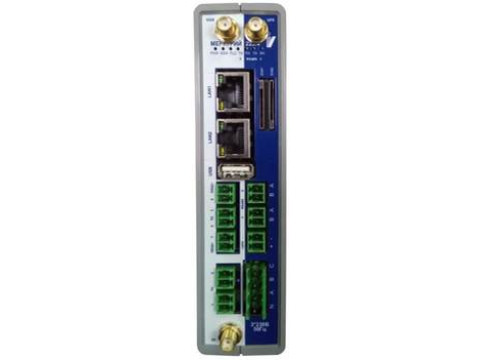

а) передняя панель контроллеров
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного и внешнего ПО.
Внешнее ПО контроллеров, системное и прикладное, являются метрологически незначимыми.
Встроенное ПО контроллеров является метрологически значимым.
Системное ПО предназначено для первоначальной загрузки контроллера, для выполнения обновления прикладного ПО и обеспечивает доступ прикладного и метрологически значимого ПО к аппаратными узлам контроллера. Системное ПО выполнено на базе операционной системы Linux, устанавливается и конфигурируется на предприятии-изготовителе и не подлежит изменению на объекте эксплуатации.
Прикладное ПО обеспечивает выполнение всех функций контроллера в соответствии с его назначением, кроме выполнения функции ведения и синхронизации времени. Прикладное ПО не вносит изменения в измерительную и другую информацию, собранную со счетчиков, промышленных контроллеров, модулей ввода-вывода и других устройств промышленной автоматизации. Включение, отключение и параметризация отдельных функций прикладного ПО, а также обновление версии прикладного ПО может быть выполнено на объекте эксплуатации.
Метрологически значимое ПО обеспечивает функции ведения и синхронизации времени. Метрологически значимое ПО выполнено отдельной службой, независящей от прикладного ПО, устанавливается на предприятии-изготовителе, не имеет параметров конфигурации и не подлежит изменению на объекте эксплуатации.
Конструкция контроллеров исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Метрологические характеристики контроллеров нормированы с учетом влияния метрологически значимого ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО контроллеров приведены в таблице 3.
Таблица 3 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
BusyBox |
|
Номер версии (идентификационный номер ПО) |
vl.17.0 |
|
Цифровой идентификатор ПО (MD5, для версии v1.17.0) |
eef857f13c3bff7db66b7e884871216c |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Допускаемый ход встроенных часов (с коррекцией по источнику точного времени по протоколу NTP), мс |
±10 |
|
Допускаемый ход встроенных часов (без коррекции по источнику точного времени), с/сут: - в нормальных условиях при включенном питании - в нормальных условиях при отключенном питании - в диапазоне рабочих температур* |
±0,5 ±3,0 ±3,0 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
|
* В том числе при отключенном питании. | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания, В: - переменного тока - постоянного тока (для модификаций с резервным питанием) |
230 24 |
|
Установленный рабочий и предельный диапазон напряжения питания, В: - переменного тока - постоянного тока (для модификаций с резервным питанием) |
от 160 до 300 от 21 до 27 |
|
Номинальная частота сети, Г ц |
50 |
|
Полная потребляемая мощность от сети переменного тока, В^А, не более |
20 |
|
Наименование характеристики |
Значение |
|
Активная потребляемая мощность от источника постоянного тока, Вт, не более (для модификаций с резервным питанием) |
20 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
148,5 х122,0х35,0 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, %, не более |
от -40 до +70 95 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
150000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллер |
Меркурий 225.4 |
1 |
|
Формуляр |
ФО 26.20.30-002-74537069-2024 |
1 |
|
Руководство по эксплуатации* |
РЭ 26.20.30-002-74537069-2024 |
1 |
|
* Размещается в электронном виде на сайте www.incotexcom.ru | ||
Сведения о методах измерений
приведены в разделе 5 «Устройство и работа» документа РЭ 26.20.30-002-74537069-2024 «Контроллер Меркурий 225.4.Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.20.30-002-74537069-2024 «Контроллеры Меркурий 225.4. Технические условия».
