Машины для испытаний материалов TESTING
| Номер в ГРСИ РФ: | 95524-25 |
|---|---|
| Производитель / заявитель: | Фирма "TESTING Bluhm & Feuerherdt GmbH", Германия |
Машины для испытаний материалов TESTING (далее - машины) предназначены для измерения силы при испытании образцов или изделий из бетона и цемента на сжатие и/или изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95524-25 |
| Действует | по 21.05.2030 |
| Наименование | Машины для испытаний материалов |
| Модель | TESTING |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cbea69bf-72ab-0e8a-9a15-397064d333d7 |
Производитель / Заявитель
TESTING Bluhm & Feuerherdt GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95524-25: Описание типа
2025-95524-25.pdf
|
Скачать | 713.2 КБ | |
|
95524-25: Методика поверки
2025-mp95524-25.pdf
|
Скачать | 1020.7 КБ |
Описание типа
Назначение
Машины для испытаний материалов TESTING (далее - машины) предназначены для измерения силы при испытании образцов или изделий из бетона и цемента на сжатие и/или изгиб.
Описание
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционально измеряемой силе, в электрический сигнал с последующей его обработкой.
Конструктивно машины выполнены в виде рамы, имеющей верхнее и нижнее основания, соединенные вертикальными направляющими колоннами, на которых установлены одна подвижная и одна неподвижная плиты цилиндрической формы, а также блока обработки и индикации в виде отдельного блока.
Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, блока обработки и индикации и предназначена для управления нагружающим устройством, измерения силы при деформации образцов испытуемых материалов, обработки и вывода результатов измерений на стрелочный или цифровой индикатор.
При проведении измерений испытываемый образец размещают в рабочем пространстве между верхней и нижней нажимными плитами. Перемещение подвижной плиты воздействует на образец, вызывая его деформацию вплоть до разрушения.
Выпускаемые модификации машин отличаются: внешним видом, наибольшим пределом измерений силы, габаритными размерами и массой.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусах силозадающего модуля и модуля управления, отображающую информацию о модификации машины и заводском номере.
К средствам измерений данного типа относятся машины для испытаний материалов TESTING модификаций TESTING 22.1101.01-SV-I20; TESTING 22.1102.01-SV-I20; TESTING 22.1103.01-SV-I20; TESTING 21.2401.01-SV-I20; TESTING 22.2402.01-SV-I20; TESTING 22.1401.S1-SV-I20; TESTING 23.1401.01-SV-I20.
Пломбирование крепёжных винтов корпуса машин не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в числовом формате наносится методом печати на маркировочную табличку, расположенную корпусе машины.
Нанесение знака поверки на машины не предусмотрено.
Общий вид машин представлен на рисунках 1-5.
Место расположения маркировочной таблички представлено на рисунке 6.
Общий вид маркировочной таблички представлен на рисунке 7.

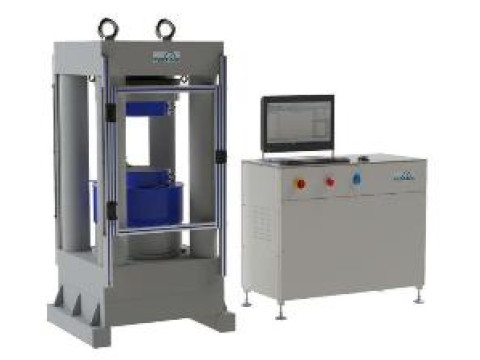

Рисунок 1 - Общий вид машин модификаций
TESTING 22.1101.01-SV-I20,
TESTING 22.1102.01-SV-I20,
TESTING 22.1103.01-SV-I20

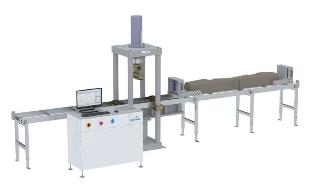

Рисунок 2 - Общий вид машин модификации
TESTING 22.2402.01-SV-I20
Рисунок 3 - Общий вид машин модификации
TESTING 22.1401.S1-SV-I20

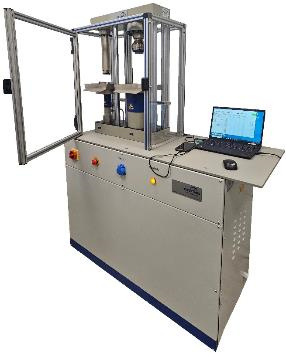

Рисунок 4 - Общий вид машин модификации
TESTING 23.1401.01-SV-I20
Рисунок 5 - Общий вид машин модификации
TESTING 21.2401.01-SV-I20

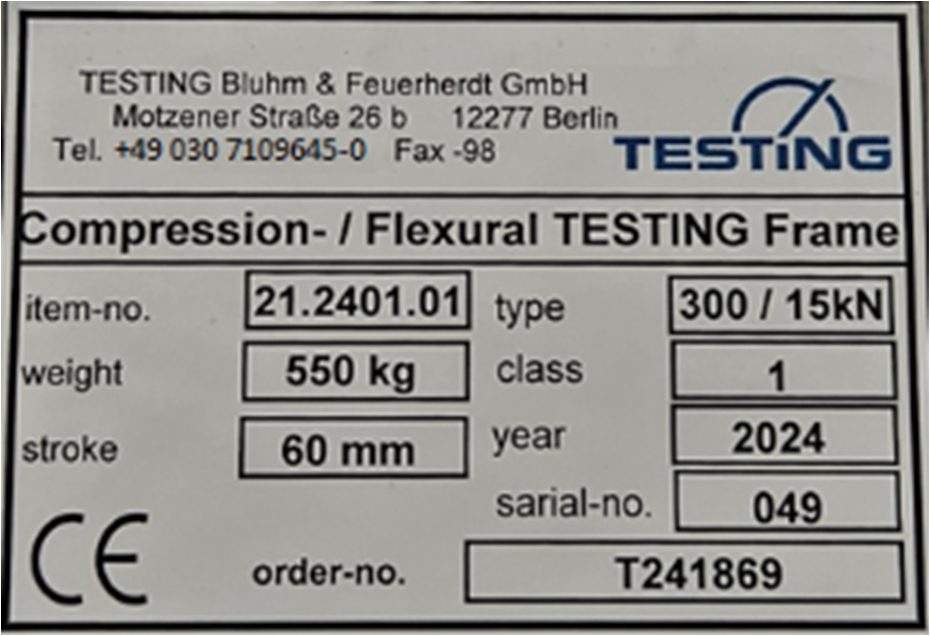

Рисунок 6 - Общий вид маркировочной таблички
Место расположения маркировочной таблички
Рисунок 7 - Место расположения маркировочной таблички
Программное обеспечение
Машина имеет метрологически значимое программное обеспечение «Test&Motion plus», предназначенное для автоматизированного сбора данных, хранения, обработки и контроля состояния машины.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Test&Motion plus |
|
Номер версии (идентификационный номер) ПО |
5.5.5.Х |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
TESTING 22.1101.01-SV-I20 |
TESTING 22.1102.01-SV-I20 |
TESTING 22.1103.01-SV-120 |
TESTING 22.2402.01-SV-I20 |
TESTING 22.1401.S1-SV-I20 |
TESTING 23.1401.01-SV-I20 |
TESTING 21.2401.01-SV-I20 |
|
Диапазон измерений силы (сжатие), кН |
от 60 до 3000 |
от 80 до 4000 |
от 100 до 5000 |
от 60 до 3000 |
- |
- |
от 3 до 300 |
|
Диапазон измерений силы (изгиб), кН |
- |
- |
- |
от 1 до 150 |
от 3 до 300 |
от 6 до 600 |
от 0,2 до 15 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
TESTING 22.1101.01-SV-I20 |
TESTING 22.1102.01-SV-I20 |
TESTING 22.1103.01-SV-120 |
TESTING 22.2402.01-SV-120 |
TESTING 22.1401.Sl-SV-120 |
TESTING 23.1401.01-SV-I20 |
TESTING 21.2401.01-SV-I20 |
|
Высота рабочего пространства, мм, не более |
315 |
340 |
340 |
340 |
240 |
420 |
210 |
|
Высота образцов или изделий из бетона, мм, не более |
315 |
340 |
340 |
340 |
240 |
415 |
165 |
|
Г абаритные размеры опор (ДлинахШирина), применяемых при испытании на изгиб, мм, не более |
- |
- |
- |
- |
- |
- |
50x10 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
TESTING 22.1101.01-SV-I20 |
TESTING 22.1102.01-SV-I20 |
TESTING 22.1103.01-SV- 120 |
TESTING 22.2402.01-SV-120 |
TESTING 22.1401.Sl-SV-120 |
TESTING 23.1401.01-SV-I20 |
TESTING 21.2401.01-SV-I20 |
|
Максимальный ход поршня, мм, не более |
- |
- |
- |
- |
- |
- |
60 |
|
Рабочий ход штока, мм, не более |
100 |
100 |
100 |
100/220 |
250 |
300 |
- |
|
Г абаритные размеры (Длина х Ширина х В ысо та), мм, не более |
740x650x1680 |
930x890x1960 |
1100x1000x2020 |
1170x1050x2280 |
1200x850x2450 |
700x900x2950 |
1200x570x19 50 |
|
Масса, кг, не более |
2100 |
4500 |
5500 |
2800 |
4500 |
2600 |
550 |
|
Напряжение, В |
400 | ||||||
|
Частота, Г ц |
50 | ||||||
|
Потребляемая мощность, кВт |
1,5 |
4 |
4 |
1,5 |
1,5 |
1,5 |
1,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - Относительная влажность, % |
от +15 до +35 от 30 до 80 | ||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина для испытаний материалов1) |
TESTING |
1 шт. |
|
Модуль силозадающий 1) |
- |
1 шт. |
|
Модуль управления |
- |
1 шт. |
|
Приспособления для удержания, фиксации или захвата испытываемого образца |
- |
1 комплект 2) |
|
Ноутбук |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) - Модификация в соответствии с заказом 2) - Количество в соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 5.5 «Испытания» документов:
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Комбинированные установки для сжатия / изгиба проб цемента, строительного раствора и гипса»;
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Компрессионные установки с контроллером DOLI для проб из бетонных образцов»;
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Комбинированные машины для сжатия / изгиба бетонных проб»;
- «Руководство по эксплуатации. Машины для испытаний материалов TESTING. Машины для испытания бетонных железнодорожных шпал на изгиб».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
«Стандарт предприятия. Машины для испытаний материалов TESTING».
