Счетчики воды турбинные СВТ
| Номер в ГРСИ РФ: | 95532-25 |
|---|---|
| Производитель / заявитель: | ООО ПКФ "ГЕРРИДА", г.Краснодар |
Счетчики воды турбинные СВТ (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95532-25 |
| Действует | по 21.05.2030 |
| Наименование | Счетчики воды турбинные |
| Модель | СВТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5e01be68-2781-68e4-40fc-eb1b59315b77 |
Производитель / Заявитель
Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА"), г. Краснодар
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95532-25: Описание типа
2025-95532-25.pdf
|
Скачать | 620.3 КБ | |
|
95532-25: Методика поверки
2025-mp95532-25.pdf
|
Скачать | 63.6 КБ |
Описание типа
Назначение
Счетчики воды турбинные СВТ (далее - счетчики) предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Описание
Принцип действия счетчиков основан на измерении количества оборотов турбины, вращающейся под действием потока протекающей жидкости. Количество оборотов турбины пропорционально объему жидкости, протекающей через счетчик.
Счетчики состоят из корпуса, измерительной камеры и счетного устройства. Поток жидкости поступает в корпус счетчика через входной патрубок, приводит во вращение турбину, через выходной патрубок выходит в трубопровод. Вращение турбины через магнитную муфту передается счетному устройству, который отображает объем жидкости, прошедшей через счетчик.
В зависимости от модификации счетчика счетный механизм представляет из себя масштабирующий редуктор с индикаторным устройством в виде барабанчиков и стрелочных указателей, либо электронный блок с жидкокристаллическим дисплеем для отображения измеренного объема в кубических метрах.
Счетчики выпускаются в нескольких модификациях, отличающихся диапазоном расхода жидкости, номинальным диаметром, наличием или отсутствием различных интерфейсов.
Счетчики маркируются следующим образом:
|
СВТ - |
NN |
X |
Y |
Z |
где: СВТ - тип счетчиков;
NN - номинальный диаметр счетчиков (от DN 40 до DN 200);
X - счетчики, предназначенные для измерения объема холодной воды (Х) или универсальные счетчики, предназначенные для измерения объема горячей и/или холодной воды (Г);
Y - счетчики, имеющие импульсный выход для дистанционного съема показаний (И), счетчики с цифровым (электронным) счетным устройством, в том числе с возможностью передачи данных в цифровом виде по радиоканалу или проводной линии связи (Ц), счетчики, имеющие внешний электронный модуль, позволяющий передавать значения объема жидкости в потоке в цифровом виде по радиоканалу или проводной линии связи (Д);
Z - исполнения счетчиков (Р1, Р2, Р3, М), отличающиеся диапазонами расходов в соответствии с таблицей 2.

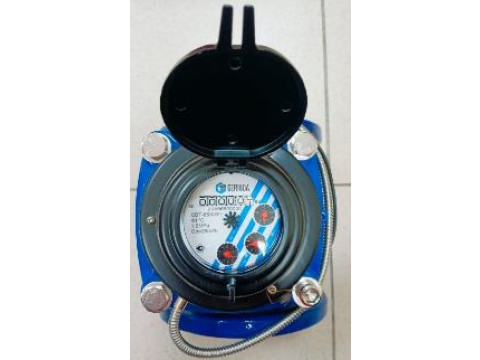

а) счетчик, предназначенный для измерения объема холодной воды (Х)

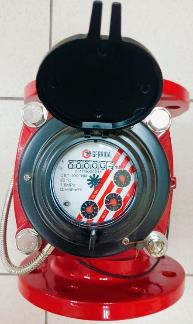

б) универсальный счетчик, предназначенный для измерения объема горячей и/или холодной воды (Г)

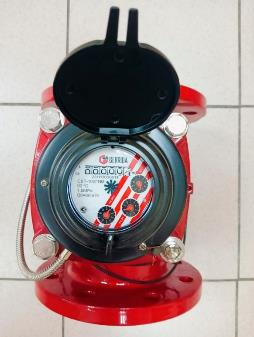

в) счетчик с цифровым (электронным) счетным устройством, в том числе с возможностью передачи данных в цифровом виде по радиоканалу или проводной линии связи (Ц)

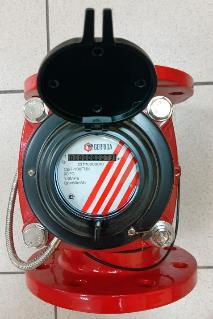

г) счетчики, имеющие внешний электронный модуль, позволяющий передавать значения объема жидкости в потоке в цифровом виде по радиоканалу или проводной линии связи (Д)

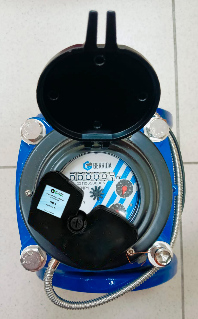

Рисунок 1 - Общий вид счетчиков
Пломбирование от несанкционированного доступа осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчика с применением проволоки, пропущенной сквозь отверстие в винте крышки корпуса и отверстие в винте, вкрученном в корпус. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков
Заводской номер счетчика в цифровом формате наносится на лицевую часть счетного устройства фотохимическим способом. Схема нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Схема нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение счетчиков встроенное.
ПО счетчиков предназначено для обработки сигналов, выполнения обработки результатов измерений, хранения в энергонезависимой памяти результатов, вывода на устройство индикации и передачи через внешний интерфейс.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Конструкция счетчиков исключает возможность несанкционированного влияния на программное обеспечение, настройки и результаты измерений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
GERRIDA_WMDT |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения | |||||||||||||
|
1 |
2 | |||||||||||||
|
Номинальный диаметр |
DN |
[40 |
DN |
[50 |
DN |
[65 |
DN |
[80 |
DN100 |
DN150 |
DN200 | |||
|
Модификации счетчиков |
СВТ-40Х |
СВТ-40Г |
СВТ-50Х |
СВТ-50Г |
СВТ-65Х |
СВТ-65Г |
СВТ-80Х |
СВТ-80Г |
СВТ-100Х |
СВТ-100Г |
СВТ-150Х |
СВТ-150Г |
СВТ-200Х |
СВТ-200Г |
|
Наименьший расход жидкости, м3/ч | ||||||||||||||
|
- исполнение Р1 |
0,75 |
1 |
0,8 |
1 |
0,9 |
1,2 |
0,9 |
1,6 |
1,8 |
3 |
2 |
6 |
7 |
12 |
|
- исполнение Р2 |
0,4 |
0,45 |
0,45 |
0,45 |
0,45 |
0,6 |
0,5 |
0,9 |
0,6 |
1,5 |
1,8 |
3 |
4 |
7,5 |
|
- исполнение Р3, М |
0,24 |
0,4 |
0,25 |
0,4 |
0,3 |
1,0 |
0,4 |
1,58 |
0,5 |
2,5 |
1,5 |
6,25 |
2,1 |
10 |
|
Переходный расход жидкости, м3/ч | ||||||||||||||
|
- исполнение Р1 |
1,5 |
3 |
1,6 |
3 |
1,8 |
3,2 |
1,8 |
4 |
2 |
6 |
5 |
14 |
8 |
24 |
|
- исполнение Р2 |
0,75 |
1,5 |
0,8 |
1,6 |
0,9 |
2 |
0,9 |
3,2 |
1,8 |
4,8 |
4 |
12 |
6 |
20 |
|
- исполнение Р3 |
0,67 |
0,75 |
0,67 |
0,8 |
0,75 |
0,9 |
0,75 |
0,9 |
1,75 |
1,8 |
3,75 |
4 |
5,25 |
6 |
|
- исполнение М |
0,38 |
0,63 |
0,4 |
0,63 |
0,63 |
1,6 |
0,77 |
2,52 |
0,92 |
4 |
3,2 |
10 |
6 |
16 |
|
Номинальный расход жидкости, м3/ч | ||||||||||||||
|
- исполнения Р1, Р2, Р3 |
30 |
15 |
50 |
15 |
65 |
25 |
120 |
45 |
230 |
70 |
400 |
150 |
750 |
250 |
|
- исполнение М |
30 |
16 |
50 |
25 |
63 |
40 |
120 |
63 |
230 |
100 |
400 |
250 |
750 |
400 |
Продолжение таблицы 2
|
1 |
2 | |||||||||||||
|
Наибольший расход жидкости, м3/ч - исполнения Р1, Р2, Р3, М |
60 |
30 |
90 |
30 |
12 0 |
60 |
20 0 |
90 |
30 0 |
14 0 |
60 0 |
30 0 |
10 00 |
50 0 |
|
Порог чувствительности, м3/ч, не более - исполнение Р1 |
0,3 |
0,5 |
0,4 |
0,5 |
0,45 |
0,6 |
0,45 |
0,8 |
0,9 |
1,2 |
1 |
3 |
2 |
6 |
|
- исполнение Р2 |
0,1 |
0,24 |
0,1 |
0,24 |
0,15 |
0,3 |
0,25 |
0,35 |
0,25 |
0,6 |
0,75 |
1,3 |
1,05 |
3 |
|
- исполнение Р3 |
0,1 |
0,1 |
0,1 |
0,1 |
0,15 |
0,15 |
0,25 |
0,25 |
0,25 |
0,25 |
0,75 |
0,75 |
1,05 |
1,05 |
|
- исполнение М |
0,15 |
0,25 |
0,15 |
0,25 |
0,2 |
0,3 |
0,25 |
0,35 |
0,25 |
0,6 |
1 |
2 |
1,5 |
4 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении объема жидкости в потоке в диапазоне расходов, %: - от наименьшего до переходного - от переходного (включ.) до наибольшего |
±5 ±2 | |||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||||||||
|
1 |
2 | |||||||||||||
|
Номинальный диаметр |
DN4 0 |
DN5 0 |
DN6 5 |
DN8 0 |
DN1 00 |
DN1 50 |
DN2 00 | |||||||
|
Исполнения счетчиков |
О |
С |
о |
и |
и |
О |
о |
О |
о |
О |
О |
О |
и |
О |
|
Измеряемая среда |
жидкость (вода) | |||||||||||||
|
Давление измеряемой среды, МПа, не более |
1,6 | |||||||||||||
|
Диапазон температуры измеряемой среды, °С - для счетчиков холодной воды - для универсальных счетчиков |
от +5 до +40 от +5 до +90 | |||||||||||||
|
Наименьшая цена деления, м3 |
0,001 | |||||||||||||
|
Емкость указателя счетного устройства, м3, не менее |
999999,999 | |||||||||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
200 165 270 |
200 165 280 |
260 185 290 |
270 200 335 |
300 220 345 |
300 285 575 |
350 340 600 | |||||||
|
Масса, кг, не более |
12 |
13 |
16,4 |
18,2 |
20,2 |
44,5 |
62,5 | |||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, не более, % - атмосферное давление, кПа |
от +5 до + 50 95 от 84 до 106,7 | |||||||||||||
Продолжение таблицы 3
|
1 |
2 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP65 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, не менее, лет |
12 |
|
Средняя наработка на отказ, не менее, ч |
120 000 |
Знак утверждения типа
наносится на лицевую часть счетного устройства счетчиков флексографическим способом и в верхний левый угол титульных листов руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды турбинный |
СВТ |
1 шт. |
|
Руководство по эксплуатации |
26.51.63-004-34189279-2024 РЭ |
1 экз. |
|
Паспорт |
26.51.63-004-34189279-2024 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.4 «Использование изделия» документа 26.51.63-004-34189279-2024 РЭ «Счетчики воды турбинные СВТ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-004-34189279-2024 «Счетчики воды турбинные СВТ. Технические условия».
