| Номер в ГРСИ РФ: | 95540-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "ПромЭнерго", г.Зеленодольск |
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения i-prom.3Z (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных сетях переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95540-25 |
| Действует | по 26.05.2030 |
| Наименование | Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения |
| Модель | i-prom.3Z |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6737e851-7d68-c685-cadc-10d718ed65dc |
Производитель / Заявитель
Общество с ограниченной ответственностью "ПРОМЭНЕРГО" (ООО "ПРОМЭНЕРГО"), Республика Татарстан, г. Зеленодольск
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
для счетчиков класса точности 0,5S
|
| Зарегистрировано поверок |
1197
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1197 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95540-25: Описание типа
2025-95540-25.pdf
|
Скачать | 1.6 MБ | |
|
95540-25: Методика поверки
2025-mp95540-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения i-prom.3Z (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных сетях переменного тока.
Описание
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов.
Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.
Счетчики изготавливаются в 2 модификациях:
- счетчики трехфазные прямого включения i-prom.3Z-3;
- счетчики трехфазные трансформаторного включения i-prom.3Z-3T.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.
В зависимости от исполнения, счетчики могут иметь измерительные элементы на каждой цепи фазы и измерительный элемент в нейтрале, при появлении разницы значений электроэнергии между измерительными элементами цепей тока в фазах и нейтрале учет электроэнергии производится по большему значению.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.
Счетчики ведут учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон. Месячная программа может содержать суточные графики тарификации рабочих, выходных и специальных дней.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.
Структура обозначения возможных исполнений счетчика приведена ниже.
|
Код позиции |
i-prom.3Z-Х |
X |
X |
X |
X |
X |
X |
|
Номер позиции кода |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Исполнения счетчиков отображаются в условном обозначении в виде буквенно-цифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
|
Позиция кода |
Значение кода |
|
1 |
3 - Счетчик i-prom.3Z трехфазный прямого включения 3Т - Счетчик i-prom.3Z трехфазный трансформаторного включения |
|
2 |
Номинальный (максимальный) ток: 1 - 5 (100) А 2 - 5(10)А |
|
3 |
Номинальное фазное напряжение: 1 - 3x57,7/100 В 2 - 3x230/400 В |
|
4 |
Класс точности: 1/2: - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии; - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии. 0,5S/1: - Класс точности 0,5S по ГОСТ 31819.22-2012 при измерении активной энергии; - Класс точности 1 по ГОСТ 31819.23-2012 при измерении реактивной энергии. |
|
5 |
Вариант исполнения корпуса: P - Моноблок (в щиток) S - Split (на опору ЛЭП) |
|
6 |
Наличие интерфейсных модулей: G - GSM/GPRS/2G/3G/4G/LTE/NB-IoT E - радиоинтерфейс 868 МГц F - радиоинтерфейс 433 МГц P - PLС R - RS-485 |
|
7 |
Наличие встроенного реле отключения/включения нагрузки: Y - есть N - нет |
Защита от несанкционированного вмешательства обеспечивается неразборным корпусом счетчиков, а также путем установки пломб. Четыре пломбы устанавливаются при помощи контровочных проволок на пломбировочных винтах, два из которых находятся на клеммной крышке интерфейсов и два на клеммной крышке силового подключения и две пломбы устанавливаются на модуле связи (при наличии).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус счетчиков методом лазерной гравировки.
Знак поверки непосредственно на счетчики не наносится.
Общий вид счетчиков представлен на рисунках 1, 2 и 3.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунках 4, 5 и 6.

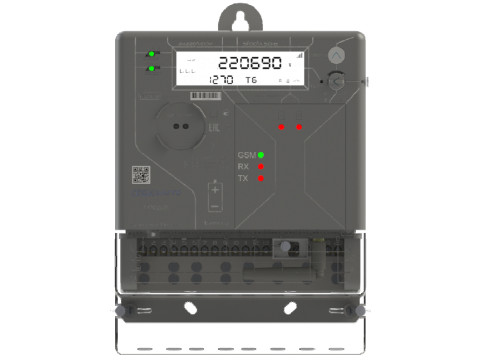

Рисунок 1 - Общий вид счетчиков i-prom.3Z прямого включения
Рисунок 2 - Общий вид счетчиков i-prom.3Z трансформаторного включения
Рисунок 3 - Общий вид счетчиков i-prom.3Z в корпусе S - Split
Рисунок 4 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводского номера (2) и место нанесения знака утверждения типа (3) на счетчиках i-prom.3Z прямого включения
1
3
Рисунок 5 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводского номера (2) и место нанесения знака утверждения типа (3) на счетчиках i-prom.3Z трансформаторного включения
Рисунок 6 - Схема пломбировки от несанкционированного доступа (1), место нанесения заводского номера (2) и место нанесения знака утверждения типа (3) на счетчиках i-prom.3Z в корпусе S - Split
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков встроено в постоянное запоминающее устройство (ПЗУ) счетчиков и записывается на предприятии-изготовителе. ПО выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени.
ПО разделено на метрологически значимое и незначимое.
Идентификационные данные метрологически значимого ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |
|
i-prom.3Z-3 |
i-prom.3Z-3T | |
|
Идентификационное наименование ПО |
3ph split harm vx.x.x.hex |
3ph tt harm vx.x.x.hex |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.0.2 |
не ниже 1.2.0 |
|
Цифровой идентификатор ПО |
0xD72848FC |
0xD82E69B |
|
Алгоритм вычисления контрольной суммы |
CRC32 | |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Технические характеристики
Метрологические и технические характеристики счетчиков приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012 - для счетчиков класса точности 1 по ГОСТ 31819.21-2012 |
±0,5 ±1 |
|
Пределы допускаемой относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, % - для счетчиков класса точности 1 по ГОСТ 31819.23-2012 - для счетчиков класса точности 2 по ГОСТ 31819.23-2012 |
±1 ±2 |
|
Пределы допускаемой основной абсолютной погрешности хода часов, с/сут |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности хода часов при отключенном питании счетчика, с/сут |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности хода часов, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, с/сут |
±0,15 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное фазное напряжение ином, В |
3x57,7/100 3x230/400 |
|
Расширенный диапазон рабочего напряжения, В |
от 0,7 до 1,3-ином |
|
Предельный диапазон рабочего напряжения, В |
от 0 до 1,3-ином |
|
Базовый ток 1б, А |
5 |
|
Максимальный ток (в зависимости от исполнения) 1макс, А |
10; 100 |
|
Стартовый ток (чувствительность) 0,004 1б, А (прямого включения) для класса точности 1 по ГОСТ 31819.21-2012 |
0,02 |
|
Стартовый ток (чувствительность) 0,001 1ном, А для класса точности 0,5S по ГОСТ 31819.22-2012 |
0,005 |
|
Стартовый ток (чувствительность) 0,002 1ном, А (через трансформаторы тока) для класса точности 1 по ГОСТ 31819.23-2012 |
0,01 |
|
Стартовый ток (чувствительность) 0,005 1б, А (прямого включения) для класса точности 2 по ГОСТ 31819.23-2012 |
0,025 |
|
Номинальное значение частоты сети, Г ц |
50 |
|
Постоянная светодиодного выхода ИПУ (в зависимости от исполнения), имп./кВт^ч (имп./квар^ч) |
1000 (10 000) |
|
Постоянная импульсного выхода ИПУ, имп./кВт-ч (имп./квар^ч) |
1000 (10 000) |
|
Потребляемая мощность в цепи напряжения (без учета модуля связи), Вт, не более |
2 |
|
Потребляемая мощность в цепи тока, В^А, не более |
1 |
|
Максимальное число тарифов |
8 |
|
Число единиц разрядов суммирующего устройства |
8 |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-2015 |
IP 54, IP 64 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
2 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха +25 °С, %, не более - атмосферное давление, кПа - частота сети, Г ц |
от +21 до +25 80 от 84 до 106 от 49,5 до 50,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха +25 °С, %, не более - атмосферное давление, кПа - частота сети, Г ц |
от -40 до +70 98 от 70 до 106,7 от 47,5 до 52,5 |
|
Масса, кг, не более: - исполнение в корпусе «Р» прямого включения - исполнение в корпусе «Р» трансформаторного включения - исполнение в корпусе «S» |
1,3 1,4 1,4 |
|
Габаритные размеры (В*Ш*Г), мм, не более - исполнение в корпусе «Р» прямого включения - исполнение в корпусе «Р» трансформаторного включения - исполнение в корпусе «S» |
221x171x80 221x171x80 204x207x98 |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
290 000 |
|
Средний срок службы, лет, не менее |
35 |
Знак утверждения типа
наносится на лицевую сторону счетчика методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность счетчиков приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счётчик |
i-prom.3Z-X-X-X-X-X-X-X* |
1 |
|
Комплект монтажных частей |
_ |
1 |
|
Упаковка |
_ |
1 |
|
Руководство по эксплуатации |
ДНРТ.411152.060 РЭ |
1 |
|
Паспорт |
ДНРТ.411152.060 ПС |
1 |
|
Конфигуратор счетчиков «i-PROM». Руководство оператора** |
ДНРТ.41001-01 34 01 |
1 |
|
Программное обеспечение «Конфигуратор»** |
_ |
1 |
|
Примечания: * коды Х - в соответствии с таблицей 1. * * на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» документа ДНРТ.411152.060 РЭ «Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения i-prom.3Z. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.12, пункт 6.13 Перечня);
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ДНРТ.411152.060 ТУ. Счетчики электрической энергии - интеллектуальные приборы учета электроэнергии с функцией диагностирования места возникновения ОЗЗ в сетях среднего напряжения i-prom.3Z. Технические условия.
Другие Счетчики электроэнергии
