Аппаратура геодезическая спутниковая многочастотная RS-3S
| Номер в ГРСИ РФ: | 95543-25 |
|---|---|
| Производитель / заявитель: | ООО "ТРИФ", г. Екатеринбург |
Аппаратура геодезическая спутниковая многочастотная RS-3S (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного местоположения объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95543-25 |
| Действует | по 26.05.2030 |
| Наименование | Аппаратура геодезическая спутниковая многочастотная |
| Модель | RS-3S |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5561e3d5-e90c-4ba8-5255-6b5e65dcd99f |
Производитель / Заявитель
Общество с ограниченной ответственностью "ТРИФ" (ООО "ТРИФ"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95543-25: Описание типа
2025-95543-25.pdf
|
Скачать | 1 MБ | |
|
95543-25: Методика поверки
2025-mp95543-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая многочастотная RS-3S (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного местоположения объектов.
Описание
Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1C/A, L1C, L2C, L5; Galileo в частотных диапазонах E1, Е5а, E5b, E6; BeiDou в частотных диапазонах B1I, B1C, B2a, B2b, B3; SBAS в частотных диапазонах L1, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 874 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.
Конструктивно аппаратура выполнена в компактном корпусе, изготовленном из металла и покрашенном в белый цвет с внешней ГНСС-антенной, которая не входит в комплект поставки.
Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры. Управление аппаратурой осуществляется через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB, а также посредством подключения через канал Ethernet. Аппаратура обеспечивает вычисление и выдачу потока корректирующей информации в целях обеспечения режима геопозиционирования в качестве референцной станции. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
На передней панели аппаратуры расположены:
- разъем TNC для подключения внешней GNSS-антенны,
- разъем подключения питания,
- разъем подключения Ethernet (SFP модуль, оптический/медный) 1000 BASE-X,
- разъем подключения комбинированного разъема RS422 + 1PPS,
- разъем подключения Wi-Fi антенны и внешнего датчика BME 280,
- USB-порт для настройки приемника USB 2.0 Type A Female Device со светодиодной индикацией.
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено.
Заводской номер аппаратуры размещается в числовом формате в виде наклейки типографским способом на нижней стороне корпуса.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.
Общий вид аппаратуры приведен на рисунке 1. Общий вид Wi-Fi антенны и внешнего датчика BME 280 приведен на рисунке 2. Вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 3.

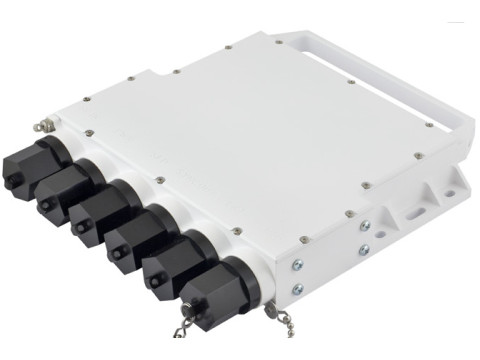

Рисунок 1 - Общий вид аппаратуры
Рисунок 2 - Общий вид Wi-Fi антенны и внешнего датчика BME 280
VI’VVW
Рисунок 3 - Вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера
Программное обеспечение
Для управления аппаратурой используется встроенное программное обеспечение (далее - ПО) «RS-3S firmware», осуществляющее взаимодействие узлов аппаратуры, обработку измерительной информации и ее экспорт по интерфейсным каналам. В комплекте с аппаратурой поставляется ПО постобработки «NETVIEW &MODEM RU EDITION», предназначенное для высокоточной обработки измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RS-3S firmware |
NETVIEW &MODEM RU EDITION |
|
Номер версии (идентификационный номер) ПО |
4.2.01 и выше |
2.3.6.1 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте |
±2<2,5+0,4П0’6^) 2) ±2-(4,0+0,5-10-6-D) 2) |
|
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм в плане по высоте |
±2<5,0+0,5П0’6^) 2) ±2-(8,0+0,8-10-6-D) 2) |
|
Примечание: 1) Диапазон работы режима от 0,07 до 30 км, заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS. 2) где D - измеряемое расстояние, мм. 3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов |
874 |
|
Принимаемые сигналы |
GPS L1C/A, L1C, L2C, L5 ГЛОНАСС L1, L2, L3 Gallileo E1, Б5а, E5b, E6 BeiDou B1I, B1C, B2a, B2b, B3 SBAS L1, L5 |
|
Диапазон рабочих температур, °С |
от -50 до +70 |
|
Г абаритные размеры, мм, не более | |
|
длина |
229 |
|
ширина |
43 |
|
высота |
275 |
|
Масса, кг, не более |
2 |
Знак утверждения типа
наносится на нижнюю панель корпуса аппаратуры на наклейку и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Комплектность
Таблица 4 - Комплектность аппаратуры
|
Наименование |
Обозначение |
Количество |
|
1 Аппаратура геодезическая спутниковая многочастотная в составе: |
RS-3S |
1 комплект |
|
1.1 Футляр транспортировочный |
1 шт. | |
|
1.2 ГНСС приемник |
1 шт. | |
|
1.3 Крышка транспортировочная |
1 шт. | |
|
1.4 Резинка для крышки транспортировочной |
1 шт. | |
|
1.5 Антенна Wi-Fi с внешним датчиком BME 280 |
1 шт. | |
|
1.6 Кронштейн для установки на столб |
1 шт. | |
|
1.7 Винты M6x16 |
6 шт. | |
|
1.8 Шайбы под M6 |
6 шт. | |
|
1.9 Г айки закладные M4 |
4 шт. | |
|
1.10 Винты для крепления на стойку - винты M4x12 |
4 шт. | |
|
2 Аппаратура геодезическая спутниковая многочастотная RS-3S. Руководство по эксплуатации |
- |
1 экз. |
|
3 Аппаратура геодезическая спутниковая многочастотная RS-3S. Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в главе «Установка и съемка» документа «Аппаратура геодезическая спутниковая многочастотная RS-3S. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Аппаратура геодезическая спутниковая многочастотная RS-3S. Технические условия.
ДРША.464345.023 ТУ.
