Машины испытательные универсальные электромеханические ES
| Номер в ГРСИ РФ: | 95570-25 |
|---|---|
| Производитель / заявитель: | ООО "СИНЕРКОН", г. Москва |
Машины испытательные универсальные электромеханические ES (далее по тексту -машины) предназначены для измерений силы (нагрузки), перемещения подвижной траверсы и деформации при статических и циклических испытаниях образцов материалов, изделий и конструкций на растяжение, сжатие, изгиб, сдвиг и срез.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95570-25 |
| Действует | по 26.05.2030 |
| Наименование | Машины испытательные универсальные электромеханические |
| Модель | ES |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a4c74a00-107d-4845-350d-a682423198cc |
Производитель / Заявитель
Общество с ограниченной ответственностью "СИНЕРКОН" (ООО "СИНЕРКОН"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95570-25: Описание типа
2025-95570-25.pdf
|
Скачать | 465.9 КБ | |
|
95570-25: Методика поверки
2025-mp95570-25.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Машины испытательные универсальные электромеханические ES (далее по тексту -машины) предназначены для измерений силы (нагрузки), перемещения подвижной траверсы и деформации при статических и циклических испытаниях образцов материалов, изделий и конструкций на растяжение, сжатие, изгиб, сдвиг и срез.
Описание
Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком (датчиками) в электрический сигнал, изменяющийся пропорционально нагрузке. Создаваемая машинами нагрузка, приложенная к испытываемому образцу, деформирует его. При этом в процессе нагружения образца производится измерение значений величины этой нагрузки и соответствующей ей деформации образца.
Конструктивно машины состоят из основания, на котором закреплены силовая рама с одной или двумя направляющими колоннами с подвижной и неподвижной траверсами, электромеханического привода подвижной траверсы, системы измерения и управления, состоящей из специализированного программного обеспечения, модуля обработки, хранения, передачи измеренных значений силы (нагрузки) и перемещения на внешние устройства (персональный компьютер), датчика (датчиков) силоизмерительных, датчика перемещения подвижной траверсы (энкодера), (опционально) автоматических и неавтоматических измерителей продольных и поперечных перемещений (деформации), электронного блока ручного управления (опционально), приспособлений для удержания, фиксации или захвата испытываемого образца, кнопки аварийного отключения.
По направляющим колоннам (колонне), расположенным внутри силовой рамы, при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают от электромеханического привода. Силовая рама может иметь одну, две и более рабочих зон и может располагаться как на полу, так и на столе в вертикальной или горизонтальной плоскости. Также возможно наличие дополнительных боковых зон испытаний.
Диапазон измерений силы (нагрузки) обеспечивается датчиком силоизмерительным или набором датчиков силоизмерительных из состава машины с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Диапазон измерений перемещения подвижной траверсы зависит от высоты силовой рамы и испытательных приспособлений, которые могут быть увеличены по требованию заказчика. Перемещение подвижной траверсы измеряется датчиком перемещений (энкодером).
Дополнительно диапазон измерений перемещений (деформации) образцов обеспечивается автоматическими и неавтоматическими измерителями продольных перемещений (деформации). Измерители имеют возможность подключения к модулю управления машин.
Управление машинами осуществляется с помощью специализированного программного обеспечения, установленного на внешнем персональном компьютере и получающего информацию от электронного модуля управления, обработки и хранения данных с выходом
для кабельного соединения с внешним персональным компьютером.
К настоящему типу средств измерений относятся машины испытательные универсальные электромеханические ES выпускаемых в трёх модификациях ES-L; ES-S; ES-V, которые отличаются: исполнением, дизайном, диапазоном и точностью измерений силы (нагрузки), диапазонами измерений скорости перемещений подвижной траверсы, (опционально) диапазонами измерений перемещений (деформации), габаритными размерами и массой, величиной рабочей зоны. Цвет внешнего вида машин может определяться требованием заказчика.
Структура обозначения машин:
ES-x.yyyy.I
где,
x - обозначение модификации L, S, V;
УУУУ - значение наибольшей предельной нагрузки в кН;
I - одноколонное исполнение (без обозначения - двухколонное исполнение).
Машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.

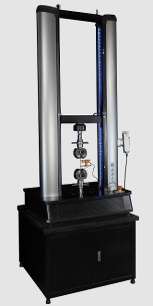

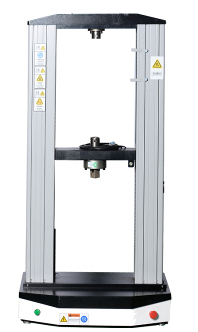

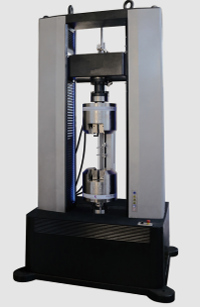

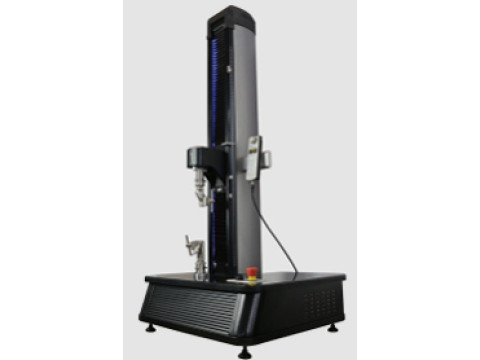

Общий вид машин представлен на рисунках 1 - 6.
Рисунок 1 - Общий вид машин ES-L.yyyy.I
Рисунок 2 - Общий вид машин ES-L.yyyy
Рисунок 3 - Общий вид машин ES-S.yyyy.I
Рисунок 4 - Общий вид машин ES-S.yyyy
Рисунок 5 - Общий вид машин ES-V.yyyy.I
Рисунок 6 - Общий вид машин ES-V.yyyy
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикрепленной на боковой стороне основания машины и отображающей информацию об изготовителе, наименовании и модификации, заводском номере, дате изготовления, знаке утверждения типа, а также изучения эксплуатационных документов (руководство
по эксплуатации, паспорт), которые входят в обязательный комплект поставки машины
и содержат информацию о метрологических и технических характеристиках машины. Обозначение места нанесения на машину маркировочной таблички на примере машин ES-L.yyyy приведено на рисунке 7.
Рисунок 7 - Обозначение места нанесения маркировочной таблички на примере машин ES-L.yyyy
Заводской номер в числовом формате наносится на маркировочную табличку метом офсетной печати. Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины ES-L.50 представлено на рисунке 8.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 8 - Место нанесения нанесения заводского номера изнака утверждения типа на примере маркировочной таблички машины ES-L.50
Пломбировка машин не предусмотрена.
Нанесение знака поверки на машины не предусмотрено.
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SYNERCONTSW |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики машин испытательных универсальных электромеханических ES модификации ES-L
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон задания скорости перемещений подвижной траверсы без нагрузки, мм/мин |
|
ES-L.0,01.I |
0,01 |
от 0,0001 до 1500 |
|
ES-L.0,02.I |
0,02 | |
|
ES-L.0,05.I |
0,05 | |
|
ES-L.0,1.I |
0,1 | |
|
ES-L.0,5.I |
0,5 | |
|
ES-L.1.I |
1 | |
|
ES-L.2,5.I |
2,5 | |
|
ES-L.5.I |
5 | |
|
ES-L.1,5 |
1,5 |
от 0,0001 до 1500 |
|
ES-L.2,5 |
2,5 | |
|
ES-L.5 |
5 | |
|
ES-L.10 |
10 | |
|
ES-L.25 |
25 |
от 0,0001 до 1000 |
|
ES-L.50 |
50 | |
|
ES-L.100 |
100 |
от 0,0001 до 750 |
|
ES-L.200 |
200 | |
|
ES-L.250 |
250 | |
|
ES-L.300 |
300 | |
|
ES-L.500 |
500 |
от 0,0001 до 250 |
|
ES-L.600 |
600 | |
|
ES-L.1000 |
1000 | |
|
ES-L.1200 |
1200 | |
|
ES-L.1500 |
1500 | |
|
ES-L.2000 |
2000 |
Таблица 3 - Метрологические характеристики машин испытательных универсальных электромеханических ES модификации ES-S
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон задания скорости перемещений подвижной траверсы без нагрузки, мм/мин |
|
ES-S.0,05.I |
0,05 |
от 0,01 до 500 |
|
ES-S.0,1.I |
0,1 | |
|
ES-S.0.2.I |
0,2 | |
|
ES-S.0.5.I |
0,5 | |
|
ES-S.1.I |
1 | |
|
ES-S.2.I |
2 | |
|
ES-S.5.I |
5 | |
|
ES-S.0,05 |
0,05 | |
|
ES-S.0,1 |
0,1 | |
|
ES-S.0,2 |
0,2 | |
|
ES-S.0,5 |
0,5 | |
|
ES-S.1 |
1 | |
|
ES-S.2 |
2 | |
|
ES-S.5 |
5 | |
|
ES-S.10 |
10 | |
|
ES-S.25 |
25 | |
|
ES-S.50 |
50 | |
|
ES-S.100 |
100 | |
|
ES-S.150 |
150 |
от 0,01 до 250 |
|
ES-S.200 |
200 | |
|
ES-S.250 |
250 | |
|
ES-S.300 |
300 | |
|
ES-S.500 |
500 |
от 0,01 до 200 |
|
ES-S.600 |
600 | |
|
ES-S.1000 |
1000 |
от 0,01 до 150 |
|
ES-S.1200 |
1200 | |
|
ES-S.1500 |
1500 | |
|
ES-S.2000 |
2000 |
Таблица 4 - Метрологические характеристики машин испытательных универсальных электромеханических ES модификации ES-V_________________________________________
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон задания скорости перемещений подвижной траверсы без нагрузки, мм/мин |
|
ES-V.0,05.I |
0,05 |
от 0,05 до 1000 |
|
ES-V.0,1.I |
0,1 | |
|
ES-V.0,2.I |
0,2 | |
|
ES-V.0,5.I |
0,5 |
от 0,05 до 1000 |
|
ES-V.1.I |
1 | |
|
ES-V.2.I |
2 | |
|
ES-V.5.I |
5 |
Продолжение таблицы 4
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон задания скорости перемещений подвижной траверсы без нагрузки, мм/мин |
|
ES-V.0,05 |
0,05 |
от 0,05 до 500 |
|
ES-V.0,1 |
0,1 | |
|
ES-V.0,2 |
0,2 | |
|
ES-V.0,5 |
0,5 | |
|
ES-V.1 |
1 | |
|
ES-V.2 |
2 | |
|
ES-V.5 |
5 | |
|
ES-V.10 |
10 | |
|
ES-V.20 |
20 | |
|
ES-V.25 |
25 | |
|
ES-V.50 |
50 | |
|
ES-V.100 |
100 | |
|
ES-V.150 |
150 |
от 0,05 до 250 |
|
ES-V.200 |
200 | |
|
ES-V.250 |
250 | |
|
ES-V.300 |
300 | |
|
ES-V.500 |
500 |
от 0,05 до 200 |
|
ES-V.600 |
600 |
Таблица 5 - Метрологические характеристики машин испытательных универсальных электромеханических ES модификаций ES-L; ES-S и ES-V
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
±0,361); ±0,52); 3) |
|
Нижний предел измерений силы (нагрузки), % от верхнего предела датчика (датчиков), входящего в комплект машины 4) |
0,21); 0,42); 0,63) |
|
Диапазон измерений перемещения подвижной траверсы без нагрузки, мм 5) |
от 0 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0 до 0,3 мм включ., мм |
±0,0051) |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0,3 до 10 мм включ., мм |
±0,0101); |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0 до 10 мм включ., мм |
±0,052); 3) |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 10 мм, % |
±0,21); ±0,52); 3) |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности задания скорости перемещений подвижной траверсы без нагрузки, % |
±0,21); ±0,52); 3) |
|
Примечания: 1) Для машин модификации ES-L; 2) Для машин модификации ES-S; 3) Для машин модификации ES-V; 4) Фактическое значение нижнего предела измерений силы (нагрузки) указано в паспорте на машину и зависит от модели установленного датчика (датчиков) силы; 5) Фактическое значение диапазона измерений перемещения подвижной траверсы указано в паспорте на машину. | |
Таблица 6 - Метрологические характеристики измерителей продольных перемещений
(деформации) DM
|
Модификация |
Диапазон измерений перемещения (деформации), мм |
|
DM-10.S |
от 0,0 до 2,5 |
|
DM-11.S |
от 0,0 до 6,0 |
|
DM-12.S |
от -1,0 до 5,0 |
|
DM-13.S |
от -1,0 до 10,0 |
|
DM-14.S |
от 10,0 до 200,00 |
|
DM-15.S |
от 10,0 до 300,00 |
|
DM-16.S |
от 15,0 до 300,00 |
|
DM-17.S |
от 10,0 до 500,00 |
|
DM-18.S |
от 10 до 800 |
|
DM-19.S |
от 10 до 900 |
|
DM-20.S |
от 10 до 1100 |
|
DM-21.S |
от 10 до 1200 |
|
DM-22.S |
от -1,2 до 6,0 |
|
DM-23.S |
от -1,2 до 12,0 |
|
DM-24.S |
от -2,0 до 10,0 |
|
DM-25.S |
от -2,0 до 20,0 |
|
DM-26.S |
от -2,5 до 12,5 |
|
DM-27.S |
от -2,5 до 20,0 |
|
DM-28.S |
от -2,5 до 25,0 |
|
DM-29.S |
от -3,0 до 15,0 |
|
DM-30.S |
от -3,0 до 30,0 |
|
DM-31.S |
от -0,5 до 5,0 |
|
DM-32.S |
от -5,0 до 10,00 |
|
DM-33.S |
от -2,0 до 20,0 |
|
DM-34.S |
от -5,0 до 25,0 |
|
DM-35.S |
от -5,0 до 50,0 |
|
DM-36.S |
от -8,0 до 20,0 |
Продолжение таблицы 6
|
Модификация |
Диапазон измерений перемещения (деформации), мм |
|
DM-37.S |
от -8,0 до 40,0 |
|
DM-38.S |
от -8,0 до 80,0 |
|
DM-39.S |
от -1,0 до 10,0 |
|
DM-40.S |
от -1,0 до 12,5 |
|
DM-41.S |
от -2,0 до 20,0 |
|
DM-42.S |
от -2,5 до 25,0 |
|
DM-43.S |
от -5,0 до 50,0 |
|
DM-44.S |
от -5,0 до 100,0 |
|
DM-45.S |
от -0,5 до 200,0 |
|
DM-46.S |
от -0,5 до 250,0 |
|
DM-47.S |
от -0,5 до 50,0 |
|
DM-48.S |
от -0,5 до 100,0 |
|
DM-49.S |
от -0,5 до 150,0 |
|
DM-50.S |
от -0,5 до 200,0 |
|
DM-51.S |
от 0 до 25,0 |
|
DM-52.S |
от 0 до 60,0 |
|
DM-53.S |
от 0 до 80,0 |
|
DM-54.S |
от 0 до 100,0 |
|
DM-55.S |
от 0 до 120,0 |
|
DM-56.S |
от 0 до 200,0 |
|
DM-57.S |
от 0 до 300,0 |
|
DM-58.S |
от 0 до 500,0 |
|
Примечание: S - исполнение по точности измерений деформации и база установки указывается в паспорте на машину | |
Таблица 7 - Метрологические характеристики измерителей продольных перемещений (деформации) DM______________________________________________________________
|
Исполнение по точности измерений деформации (S) |
Относительная погрешность определения начальной расчетной длины (базы), % |
Допускаемая погрешность перемещений (деформации) | |
|
В диапазоне от 0 до 300 мкм включ., мкм |
В диапазоне св. 300 мкм до наибольшего предела измерения, % | ||
|
0,2 |
±0,2 |
±0,6 |
±0,2 |
|
0,5 |
±0,5 |
±1,5 |
±0,5 |
|
1 |
±1,0 |
±3 |
±1,0 |
|
2 |
±2,0 |
±6 |
±2,0 |
Таблица 8 - Технические характеристики машин испытательных универсальных
электромеханических ES модификации ES-L
|
Модификация |
Габаритные размеры (дли-нахширинахвысот а), мм, не более1) |
Масса, кг, не более1) |
Потребляемая мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменного тока, В |
Значение частоты переменного тока, Гц | ||||
|
ES-L.0,01.I |
650х600х1550 |
170 |
0,65 |
220 |
50 |
|
ES-L.0,02.I | |||||
|
ES-L.0,05.I | |||||
|
ES-L.0,1.I | |||||
|
ES-L.0,5.I | |||||
|
ES-L.1.I | |||||
|
ES-L.2,5.I | |||||
|
ES-L.5.I | |||||
|
ES-L.1,5 |
820x720x1900 |
290 |
1,6 |
220 |
50 |
|
ES-L.2,5 | |||||
|
ES-L.5 | |||||
|
ES-L.10 | |||||
|
ES-L.25 | |||||
|
ES-L.50 | |||||
|
ES-L.100 |
1325x905x2290 |
1500 |
2,3 |
380 |
50 |
|
ES-L.200 |
1325x905x2650 |
1800 |
5,5 |
380 |
50 |
|
ES-L.250 | |||||
|
ES-L.300 | |||||
|
ES-L.500 |
1810x1300x3150 |
3800 |
7,5 |
380 |
50 |
|
ES-L.600 | |||||
|
ES-L.1000 |
1940x1640x3700 |
7000 |
18 |
380 |
50 |
|
ES-L.1200 |
2100x1700x4000 |
8000 |
25 |
380 |
50 |
|
ES-L.1500 | |||||
|
ES-L.2000 | |||||
Примечание:
1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.
Таблица 9 - Технические характеристики машин испытательных универсальных
электромеханических ES модификации ES-S
|
Модификация |
Габаритные размеры (дли-нахширинахвысот а), мм, не более1) |
Масса, кг, не более1) |
Потребляемая мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменного тока, В |
Значение частоты переменного тока, Гц | ||||
|
ES-S.0,05.I |
650х600х1550 |
170 |
0,65 |
220 |
50 |
|
ES-S.0,1.I | |||||
|
ES-S.0.2.I | |||||
|
ES-S.0.5.I | |||||
|
ES-S.1.I | |||||
|
ES-S.2.I | |||||
|
ES-S.5.I | |||||
|
ES-S.0,05 |
820x720x1600 |
240 |
0,65 |
220 |
50 |
|
ES-S.0,1 | |||||
|
ES-S.0,2 | |||||
|
ES-S.0,5 | |||||
|
ES-S.1 | |||||
|
ES-S.2 | |||||
|
ES-S.5 | |||||
|
ES-S.10 | |||||
|
ES-S.25 |
820x720x1900 |
290 |
1,6 |
220 |
50 |
|
ES-S.50 | |||||
|
ES-S.100 |
1325x905x2290 |
1500 |
2,3 |
380 |
50 |
|
ES-S.150 |
1325x905x2650 |
1800 |
5,5 |
380 |
50 |
|
ES-S.200 |
1325x905x2650 |
1800 |
5,5 |
380 |
50 |
|
ES-S.250 | |||||
|
ES-S.300 | |||||
|
ES-S.500 |
1810x1300x3150 |
3800 |
5,5 |
380 |
50 |
|
ES-S.600 | |||||
|
ES-S.1000 |
1940x1640x3700 |
7000 |
18 |
380 |
50 |
|
ES-S.1200 |
2100x1700x4000 |
8000 |
25 |
380 |
50 |
|
ES-S.1500 | |||||
|
ES-S.2000 | |||||
Примечание:
1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.
Таблица 10 - Технические характеристики машин испытательных универсальных электромеханических ES модификации ES-V
|
Модификация |
Габаритные размеры (дли-нахширинахвысот а), мм, не более1) |
Масса, кг, не более1) |
Потребляемая мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменного тока, В |
Значение частоты переменного тока, Гц | ||||
|
ES-V.0,05.I |
520х450х1550 |
120 |
0,65 |
220 |
50 |
|
ES-V.0,1.I | |||||
|
ES-V.0,2.I | |||||
|
ES-V.0,5.I | |||||
|
ES-V.1.I | |||||
|
ES-V.2.I | |||||
|
ES-V.5.I | |||||
|
ES-V.0,05 |
750x550x1600 |
260 |
0,85 |
220 |
50 |
|
ES-V.0,1 | |||||
|
ES-V.0,2 | |||||
|
ES-V.0,5 | |||||
|
ES-V.1 | |||||
|
ES-V.2 | |||||
|
ES-V.5 | |||||
|
ES-V.10 | |||||
|
ES-V.20 | |||||
|
ES-V.25 |
800x600x1900 |
540 |
1,6 |
220 |
50 |
|
ES-V.50 | |||||
|
ES-V.100 |
950x750x2200 |
1100 |
2,3 |
380 |
50 |
|
ES-V.150 |
1200x800x2650 |
1800 |
4,5 |
380 |
50 |
|
ES-V.200 | |||||
|
ES-V.250 | |||||
|
ES-V.300 | |||||
|
ES-V.500 |
1300x850x2850 |
3800 |
5,5 |
380 |
50 |
|
ES-V.600 | |||||
Примечание:
1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.
Таблица 11 - Технические характеристики машин испытательных универсальных электромеханических ES модификаций ES-L; ES-S и ES-V
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +35 от 20 до 80 |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
1000 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку методом офсетной печати.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная электромеханические ES |
модификация в соответствии с договором поставки |
1 шт. |
|
1) Измеритель перемещений (деформации) |
модель (модификация) в соответствии с договором поставки |
2) шт |
|
Программное обеспечение на флэш носителе |
- |
1 шт. |
|
Приспособления для удержания, фиксации или захвата испытываемого образца |
- |
2) компл. |
|
1) Пульт оператора ручного управления с устройством соединительным |
- |
1 шт. |
|
Паспорт |
es.x.oi.iic |
1 экз. |
|
Руководство по эксплуатации |
Е8.Х.О1.РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) Наличие в зависимости от договора поставки. 2) Количество в зависимости от договора поставки и модификации машины. | ||
Сведения о методах измерений
приведены в разделе 5.4 «Принцип работы» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.62-004-84076327-2023 «Машины испытательные универсальные электромеханические ES. Технические условия».
Смотрите также
