Ключи моментные предельные THORVIK
| Номер в ГРСИ РФ: | 95571-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | HANGZHOU HUAFENG BIG ARROW TOOLS CO., LTD., Китай |
Ключи моментные предельные THORVIK (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95571-25 |
| Действует | по 26.05.2030 |
| Наименование | Ключи моментные предельные |
| Модель | THORVIK |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c3be3c43-15ad-d4d5-1179-a08b61059d11 |
Производитель / Заявитель
HANGZHOU HUAFENG BIG ARROW TOOLS CO., LTD., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (88%) |
| Неуспешных поверок (СИ непригодно) | 5 (12 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95571-25: Описание типа
2025-95571-25.pdf
|
Скачать | 728.1 КБ | |
|
95571-25: Методика поверки
2025-mp95571-25.pdf
|
Скачать | 888.8 КБ |
Описание типа
Назначение
Ключи моментные предельные THORVIK (далее - ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные THORVIK модификаций TWA1525, TWA21911, TWA32821, TWA3735, TWA4158, TWA4210, TWA5210, TWA5315.
Ключи выпускаются в 8 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в буквенно-числовом формате наносится методом гравировки на нижней части корпуса ключа для модификаций TWA4158, TWA4210, TWA5210, TWA5315 и в числовом формате на верхней части корпуса ключа для модификаций TWA21911, TWA3735, TWA1525, TWA32821.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей с местом нанесения заводского номера представлен на рисунках 1-5.
Рисунок 1 - Общий вид ключей модификаций TWA21911, TWA3735, TWA1525, TWA32821 с местом нанесения заводского номера

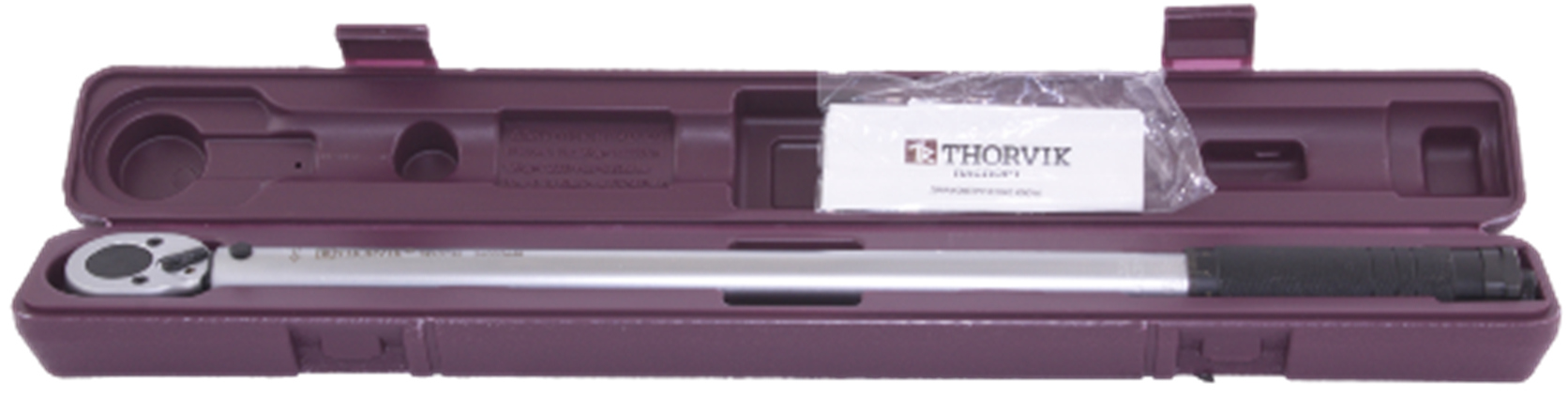

Рисунок 2 - Общий вид ключей модификаций TWA21911, TWA3735, TWA1525, TWA32821 в футляре
Место нанесения заводского номера
Рисунок 3 - Общий вид ключей модификаций TWA5315 с местом нанесения заводского номера

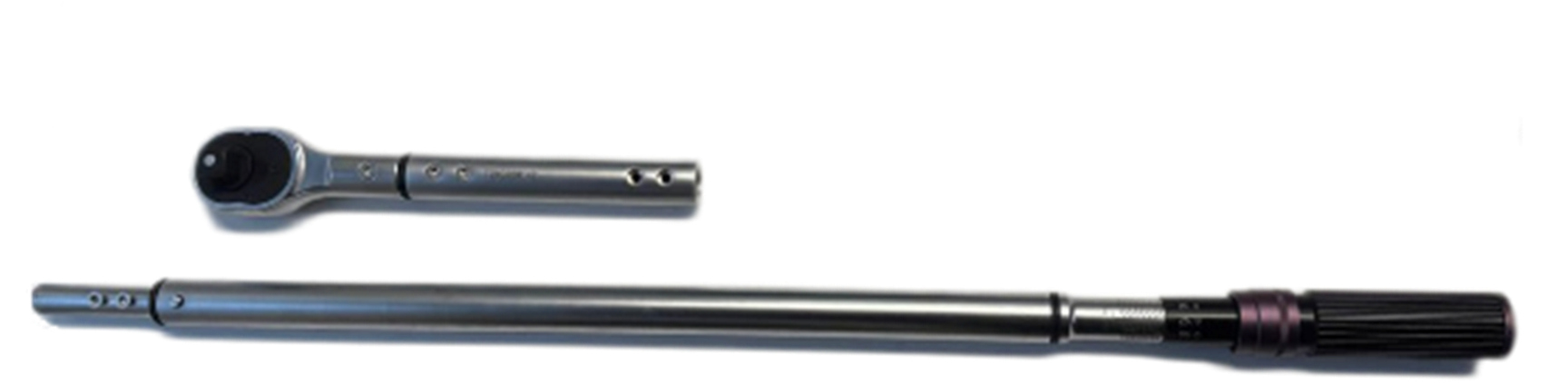

Рисунок 4 - Общий вид ключей модификаций TWA5315 в сборе
Рисунок 5 - Общий вид ключей модификаций TWA4210, TWA5210, TWA4158с местом нанесения заводского номера
Программное обеспечение отсутствует.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
TWA1525 |
от 2 до 25 |
0,1 |
±4 |
|
TWA21911 |
от 19 до 110 |
0,5 | |
|
TWA32821 |
от 28 до 210 |
1,0 | |
|
TWA3735 |
от 70 до 350 |
5,0 | |
|
TWA4158 |
от 150 до 800 |
5,0 | |
|
TWA4210 |
от 200 до 1000 |
5,0 | |
|
TWA5210 |
от 200 до 1000 |
5,0 | |
|
TWA5315 |
от 300 до 1500 |
10 |
'аблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата / прямоугольника, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
TWA1525 |
6,35 (1/4) |
0,782 |
310 |
|
TWA21911 |
9,5 (3/8) |
1,098 |
390 |
|
TWA32821 |
12,5 (1/2) |
1,734 |
490 |
|
TWA3735 |
12,5 (1/2) |
2,820 |
640 |
|
TWA4158 |
19,05 (3/4) |
6,090 |
1215 |
|
TWA4210 |
19,05 (3/4) |
6,090 |
1215 |
|
TWA5210 |
25,4 (1) |
6,190 |
1215 |
|
TWA5315 |
25,4 (1) |
9,825 |
1790 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
THORVIK |
1 шт. |
|
Кейс пластиковый |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Г арантийный талон |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в разделе 4 «Инструкция по эксплуатации» документов:
- «THORVIK. Паспорт Ключи моментные предельные. TWA4158 Ключ моментный предельный 3/4"DR, 150 - 800 Нм; TWA421O Ключ моментный предельный 3/4"DR, 200 - 1000 Нм; TWA5210 Ключ моментный предельный 1"DR, 200 - 1000 Нм; TWA5315 Ключ моментный предельный 1’DR, 300 - 1500 Нм»;
- «THORVIK. Паспорт Ключи моментные предельные. TWA1525 Ключ моментный предельный 1/4''DR, 2-25 Нм; TWA21911 Ключ моментный предельный 3/8"DR, 19 - 110 Нм; TWA32821 Ключ моментный предельный 1/2"DR, 28 - 210 Нм; TWA3735 Ключ моментный предельный 1/2"DR, 70 - 350 Нм».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия Ключи моментные предельные THORVIK».
