Зонды гидрологические DW
| Номер в ГРСИ РФ: | 95575-25 |
|---|---|
| Производитель / заявитель: | Qingdao Daowan Technology Co., Ltd, Китай |
Зонды гидрологические DW (далее - зонды) предназначены для измерений температуры, удельной электрической проводимости (УЭП) и гидростатического давления воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95575-25 |
| Действует | по 26.05.2030 |
| Наименование | Зонды гидрологические |
| Модель | DW |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b738d2b1-eb5f-efb5-cf94-b44c5aa122c8 |
Производитель / Заявитель
Qingdao Daowan Technology Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95575-25: Описание типа
2025-95575-25.pdf
|
Скачать | 388.2 КБ | |
|
95575-25: Методика поверки
2025-mp95575-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Зонды гидрологические DW (далее - зонды) предназначены для измерений температуры, удельной электрической проводимости (УЭП) и гидростатического давления воды.
Описание
К настоящему типу средств измерений относятся зонды гидрологические DW следующих модификаций: DW11, DW11-D, DW12, DW14, DW14-D, DW15, DW16, DW16-D, которые отличаются друг от друга набором измерительных каналов. Измерительные каналы для каждой модификации указаны в таблице 1.
Конструктивно зонды состоят из электронного блока с функциями микропроцессорного вычислительного, запоминающего и регистрирующего устройства в герметичном корпусе, а также измерительных чувствительных элементов (датчиков), имеющих непосредственный контакт с окружающей средой.
Таблица 1 - Измерительные каналы модификаций
|
Модификация зонда |
Измерительные каналы |
|
DW11, DW11-D |
Канал измерений гидростатического давления воды |
|
DW12 |
Канал измерений температуры воды |
|
DW14, DW14-D |
Канал измерений температуры и гидростатического давления воды |
|
DW15 |
Канал измерений температуры и УЭП воды |
|
DW16, DW16-D |
Канал измерений температуры, УЭП и гидростатического давления воды |
Модификации зондов могут быть выполнены в следующих исполнениях, представленных в таблице 2.
Таблица 2 - Исполнения зондов
|
Модификация зонда |
Исполнение1) |
Режим работы |
|
DW11, DW11-D |
DW1113, DW1113-D, |
автономный |
|
DW1123, DW1123-D |
режим реального времени | |
|
DW12 |
DW1213, DW1213-D, |
автономный |
|
DW1223, DW1223-D |
режим реального времени | |
|
DW14, DW14-D |
DW1413, , DW1413-D, |
автономный |
|
DW1423, DW1423-D |
режим реального времени | |
|
DW152) |
DW1513, DW1516, DW1513-D, DW1516-D; |
автономный |
|
DW1523, DW1526, DW1523-D, DW1526-D |
режим реального времени |
Продолжение таблицы 2
|
Модификация зонда |
Исполнение1) |
Режим работы |
|
DW16, DW16-D2) |
DW1613, DW1616, , DW1613-D, DW1616-D, |
автономный |
|
DW1623, DW1626, DW1623-D, , DW1626-D |
режим реального времени | |
|
DW1633, DW1636, DW1633-D, , DW1636-D |
автономный; режим реального времени | |
|
1) Рабочая глубина исполнений: DWxxxx - 1500 м, DWxxxx-D - 6000 м; 2) принцип действия датчика УЭП: исполнение DWxxx3, DWxxx3-D - индуктивный метод; исполнение DWxxx6, DWxxx6-D - кондуктометрический метод. | ||
Принцип действия датчиков температуры воды зондов модификаций: DW12, DW14, DW14-D, DW15, DW16, DW16-D - основан на определении электрического сопротивления платинового термометра сопротивления в зависимости от изменения температуры анализируемой среды.
Принцип действия датчиков УЭП зондов исполнений DW1513, DW1513-D, DW1523, DW1523-D, DW1613, DW1613-D, DW1623, DW1623-D, DW1633, DW1633-D - индуктивный, основанный на изменении магнитной проводимости при контакте с анализируемой средой; датчиков УЭП зондов исполнений DW1516, DW1516-D, DW1526, DW1526-D, DW1616, DW1616-D, DW1626, DW1626-D, DW1636, DW1636-D - кондуктометрический, основанный на изменении напряжения при контакте с анализируемой средой.
Принцип действия датчиков гидростатического давления зондов модификаций: DW11, DW11-D, DW14, DW14-D, DW16, DW16-D - основан на определении электрического напряжения тензометрической пластины датчика давления при изменении ее прогиба под действием внешнего гидростатического давления воды.
Для обеспечения возможности получения результатов измерений в режиме реального времени зонд оборудуется интерфейсом RS-232.
По кабелю, подключаемому к этому разъему, может также подаваться и электропитание, если зонд устанавливается на постоянной основе.
Общий вид зондов приведен на рисунке 1.
Нанесение знака поверки на зонд не предусмотрено.
Серийный номер, в виде цифрового обозначения, состоящего из четырех арабских цифр, наносится методом лазерной гравировки на верхнюю часть крышки зонда. Место нанесения и формат серийного номера приведено на рисунке 2.
Пломбирование зондов не предусмотрено.

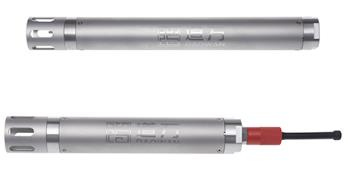

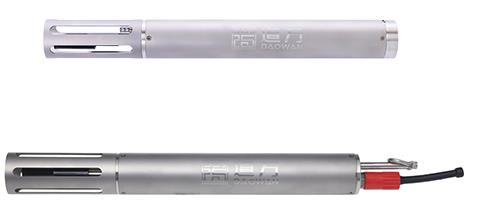

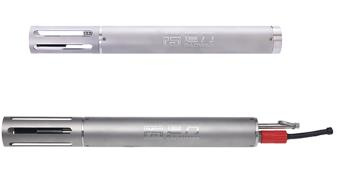

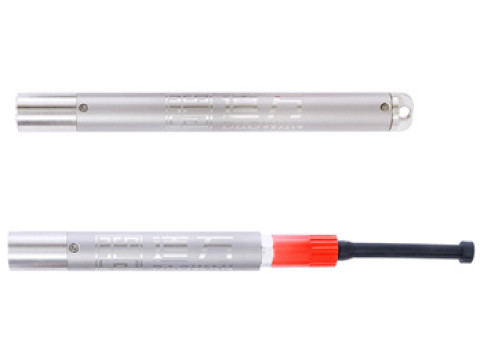

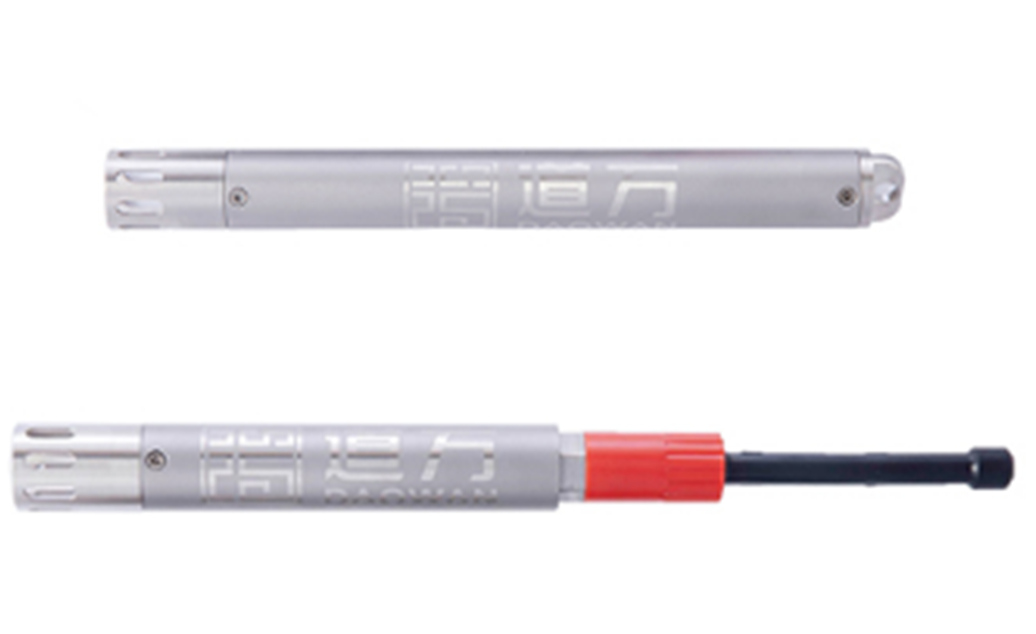

1 2
5
1 - модификация DW11; 2 - модификация DW12;
3 - модификация DW14; 4 - модификация DW15; 5 - модификация DW16
Рисунок 1 - Общий вид зондов

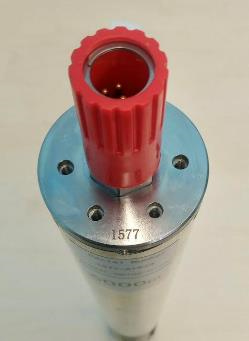

Место нанесения и формат серийного номера
Рисунок 2 - Место нанесения и формат серийного номера
Программное обеспечение
Зонды имеют встроенное программное обеспечение (далее - ПО) «firmware», разработанное для выполнения измерений, передачи результатов измерений и автономное ПО «DaowanCTD», которое обеспечивает сбор, обработку, проверку состояния и настройку зонда.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 3 - Идентификационные данные программного обеспечения_____________________
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
firmware |
DaowanCTD |
|
Номер версии (идентификационный номер) ПО |
б.хх.хх1) |
5.хх.х |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | ||
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений гидростатического давления, МПа |
от 0 до 15 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений гидростатического давления, % |
±0,1 |
|
Диапазон измерений температуры воды, °С |
от -5,00 до +36,00 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,01 |
|
Диапазон измерений УЭП, См/м |
от 0,02 до 7,5 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП в диапазоне от 0,02 до 0,1 См/м включ., См/м |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений УЭП в диапазоне св. 0,1 до 7,5 См/м, % |
±1 |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания: Напряжение постоянного тока, В Потребляемая мощность, Вт, не более |
от 9 до 18 0,2 |
|
Габаритные размеры, мм, не более: - длина - диаметр |
420,0 54,0 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: температура анализируемой среды, °С гидростатическое давление, МПа |
от -5 до +36 от 0 до 15 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист формуляра «Зонды гидрологические DW».
Комплектность
Таблица 7 - Комплектность зондов
|
Наименование |
Обозначение |
Количество |
|
Зонд гидрологический |
DW |
1 шт. |
|
Кабель передачи данных |
_ |
1 шт. |
|
Адаптер питания |
_ |
1 шт. |
|
Интерфейс связи |
RS-232 |
1 шт. |
|
Программное обеспечение на U SB-флеш-накопителе |
DaowanCTD |
1 шт. |
|
Формуляр |
Зонды гидрологические DW |
1 экз. |
|
Транспортировочный кейс |
_ |
1 шт. |
Сведения о методах измерений
приведены в документе «Зонды гидрологические DW. Формуляр» в главе 4 «Работа с программным обеспечением».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;
Стандарт предприятия «Зонды гидрологические DW».
