Манометры показывающие ТМ2
| Номер в ГРСИ РФ: | 95581-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Компания "Ningbo Jiangbei Xingda Welding De-compression Meter Plant", Китай |
Манометры показывающие ТМ2 (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95581-25 |
| Наименование | Манометры показывающие |
| Модель | ТМ2 |
| Срок свидетельства (Или заводской номер) | 26.05.2030 |
Производитель / Заявитель
NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY, КНР
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 05.06.2025 |
Поверители
Скачать
| 95581-25: Описание типа | Скачать | 516.8 КБ | |
| 95581-25: Методика поверки | Скачать | 1.5 MБ |
Описание типа
Назначение
Манометры показывающие ТМ2 (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.
Описание
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительных элементом манометров является трубчатая пружина - трубка Бурдона.
Манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра. Присоединение штуцера может быть осевым и радиальным.
Корпус манометров может изготавливаться из латуни или стали с латунными или стальными штуцерами. Манометры могут изготавливаться с различными цветами корпуса и циферблата. Циферблат манометров может быть иметь градуировку в нескольких единицах величин.
Манометры изготавливаются в трех модификациях, которые отличаются номинальным диаметром корпуса 63, 50 и 40 мм.
Общий вид манометров представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения наносится типографским способом на наклейку, приклеенную на боковую поверхность корпуса или на стекло циферблата манометра. Место нанесения
заводского номера указано на рисунке 2.
Пломбировка манометров не предусмотрена.
Допускается нанесение знака поверки на корпус манометра или стекло циферблата.
Манометры выпускаются под логотипами
OGK VIGOUR или b'
которые наносятся на циферблат манометра типографским методом. Цвет логотипа может отличаться. Манометры могут выпускаться без логотипа.

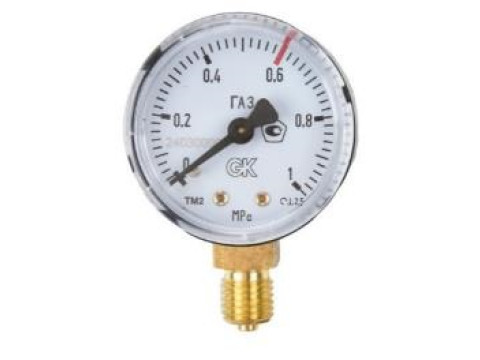

Рисунок 1 - Общий вид манометров

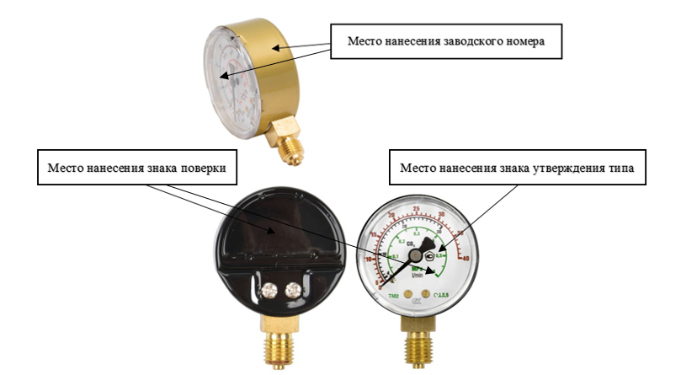

Рисунок 2 - Место нанесения заводского номера, знака поверки и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Верхний предел измерений, МПа 1) 2) |
от 0,2 до 40 |
|
Нижний предел измерений, МПа 1) 2) |
0 |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % от ВПИ |
±2,5 |
|
Допустимое значение перегрузки избыточным давлением, % от ВПИ |
15 |
|
Вариация показаний, % от ВПИ |
2,5 |
|
Пределы дополнительной допускаемой погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °C), % от ВПИ / 10 °C |
±0,5 |
|
1) Диапазон измерений определяется путем выбора верхнего и нижнего предела измерений. Конкретные значения диапазона измерений указаны в паспорте; 2) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в РФ. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение диаметра корпуса, мм |
40, 50, 63 |
|
Масса, кг, не более | |
|
- для модификации с номинальным диаметром корпуса 40 |
0,03 |
|
- для модификации с номинальным диаметром корпуса 50 |
0,15 |
|
- для модификации с номинальным диаметром корпуса 63 |
0,20 |
|
Габаритные размеры, мм, не более: | |
|
- для модификации с номинальным диаметром корпуса 40 |
40x40x26 |
|
- для модификации с номинальным диаметром корпуса 50 |
50x70x30 |
|
- для модификации с номинальным диаметром корпуса 63 |
63x85x30 |
|
Нормальные условия измерений: | |
|
- диапазон рабочих температур окружающего воздуха, °C |
от +15 до +25 |
|
- относительная влажность окружающего воздуха |
от 30 до 80 |
|
Рабочие условия измерений: | |
|
- диапазон рабочих температур окружающего воздуха, C |
от -40 до +60 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и (или) на циферблат манометра фотохимическим или иным методом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий |
ТМ2 |
1 шт. |
|
Паспорт |
01.2025.ПС |
1 экз. |
|
Руководство по эксплуатации |
01.2025.РЭ |
1 экз. 1) |
|
1) поставляется не менее одного экземпляра на партию | ||
Сведения о методах измерений
приведены в разделе 3.4 «Методика измерений» документа «Манометры показывающие ТМ2. 01. 2025.РЭ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия GB/T 0301-2024 «СТАНДАРТ ПРЕДПРИЯТИЯ NINGBO JIANGBEI XINGDA WELDING & DECOMPRESSION INSTRUMENT FACTORY, КНР. Манометры показывающие ТМ2».
