Система единого времени ОИ-310
| Номер в ГРСИ РФ: | 95591-25 |
|---|---|
| Производитель / заявитель: | ФКП "НИЦ РКП", г.Пересвет |
Система единого времени ОИ-310 предназначена для формирования шкалы времени, синхронизированной с национальной шкалой времени UTC(SU), регистрации в ней моментов времени (событий) и удалённого управления включением-выключением команд «Протяжка 1», «Протяжка 2» и «Старт».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95591-25 |
| Наименование | Система единого времени |
| Модель | ОИ-310 |
Производитель / Заявитель
Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская область, Сергиево-Посадский городской округ, город Пересвет
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 15.06.2025 |
Поверители
Скачать
| 95591-25: Описание типа | Скачать | 754.8 КБ | |
| 95591-25: Методика поверки | Скачать | 1.7 MБ |
Описание типа
Назначение
Система единого времени ОИ-310 предназначена для формирования шкалы времени, синхронизированной с национальной шкалой времени UTC(SU), регистрации в ней моментов времени (событий) и удалённого управления включением-выключением команд «Протяжка 1», «Протяжка 2» и «Старт».
Описание
Система единого времени ОИ-310 (далее - СЕВ ОИ-310), заводской номер 310-008, представляет собой комплекс технических средств, состоящий из станции единого времени СЕВ-71М, коммутационных щитов КЩСВ-1, КЩПС, основной и дублирующей станции единого времени, щита коммутационного КЩ СЕВ, блоков развязки, автоматизированного рабочего места оператора (АРМ) СЕВ, кабелей.
Принцип действия основан на приеме сигналов ГНСС ГЛОНАСС/GPS, формировании по ним собственной шкалы времени (далее - ШВ) и фиксации времени события команд удаленного управления.
Станции единого времени предназначены для выдачи команд «Протяжка 1», «Протяжка 2», «Старт» с привязкой к национальной ШВ UTC(SU) по сигналам ГНСС. Станция единого времени выполнена на основе стандарта модульного измерительного PXI Express и состоит из следующих элементов: шасси PXIe-1071; контроллер PXIe-8821; модуль цифрового ввода/вывода PXIe-6537; модуль синхронизации с ТСХО PXI-6683H; антенна Глонасс/GPS.
Модуль синхронизации с ТСХО PXI-6683H имеет встроенный термокомпенсированный кварцевый генератор и предназначен для воспроизведения сигналов запуска тактовых сигналов в программируемые моменты времени и устанавливает метки времени на входные события с синхронизацией по национальной ШВ. Модуль имеет встроенный приемник ГЛОНАСС/GPS для приема сигналов в диапазоне частот L1 от космических аппаратов, ежесекундно генерирует импульс (PPS), для синхронизации.
Заводской номер в виде цифрового обозначения, который однозначно идентифицирует систему единого времени ОИ-310 наносится на шильдик, способ нанесения краской, в соответствии с рисунком 1, а также указывается в формуляре. Знак поверки наносится на переднюю панель КЩ СЕВ.
Общий вид СЕВ ОИ-310 с указанием мест нанесения заводского номера и знака поверки представлен на рисунке 1. Общий вид антенн представлен на рисунке 2.
Место нанесения знака поверки
Место нанесения заводского номера

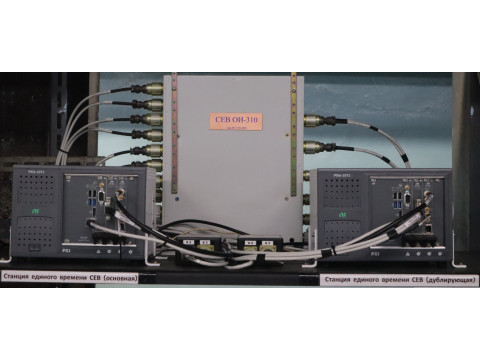

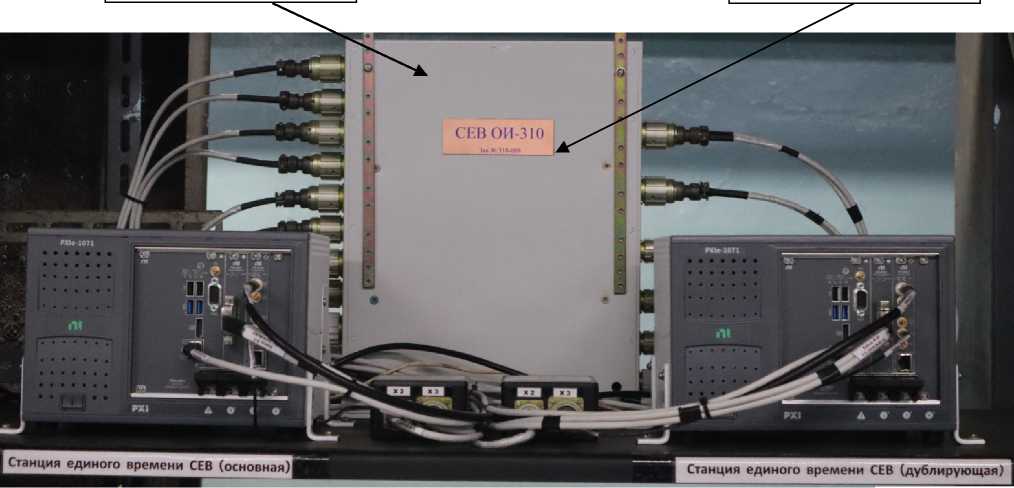

Рисунок 1 - Общий вид СЕВ ОИ-310 с указанием мест нанесения заводского номера и знака поверки

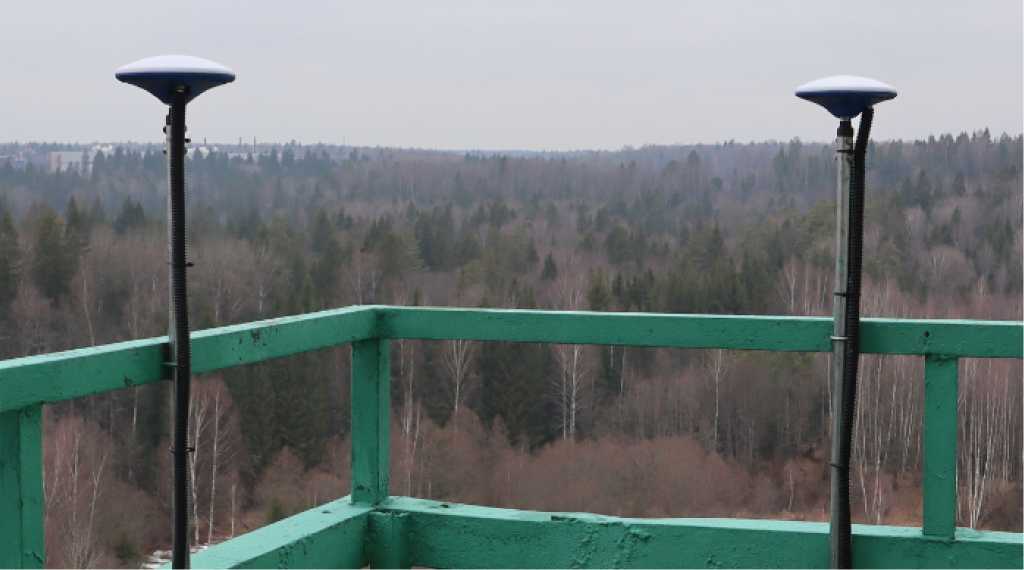

Рисунок 2 - Общий вид антенн
Программное обеспечение
Программное обеспечение СЕВ ОИ-310 состоит из клиентского и серверного компонентов ПО.
Клиентский компонент ПО СЕВ ОИ-310 выполнен как приложение в вариантах для Windows и Linux и предназначен для формирования интерактивного пользовательского интерфейса на экранах автоматизированных рабочих мест.
Метрологически значимой частью является серверный компонент ПО, который выполнен как библиотека «sowing.dll» и предназначен для загрузки контроллерами станций единого времени под управлением NI LabView RealTime.
Для установки серверного компонента ПО необходимы специализированные утилиты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 1- Идентификационные данные прог |
раммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
sowing.dll |
|
Номер версии (идентификационный номер ПО) |
Версия 1.0.0.0 |
|
Цифровой идентификатор ПО |
4F4E4FA5EAD8861B418377824893EBCD |
|
Алгоритм вычисления идентификатора ПО |
MD5 |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности формирования шкалы времени относительно национальной шкалы времени UTC(SU), мкс |
±10 |
|
Время задержки прохождения команды «Старт», мкс, не более |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
50 |
|
- Потребляемая мощность, В^А, не более |
2000 |
|
Габаритные размеры, мм, не более: | |
|
Станция единого времени: | |
|
- длина |
200 |
|
- ширина |
260 |
|
- высота |
250 |
|
АРМ оператора СЕВ: | |
|
- длина |
550 |
|
- ширина |
570 |
|
- высота |
65 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
КЩ СЕВ: | |
|
- длина |
330 |
|
- ширина |
400 |
|
- высота |
120 |
|
Блок опторазвязки: | |
|
- длина |
90 |
|
- ширина |
155 |
|
- высота |
70 |
|
Масса, кг, не более: | |
|
- станция единого времени; |
8 |
|
- АРМ оператора СЕВ |
20 |
|
- КЩ СЕВ |
5 |
|
- блок опторазвязки |
0,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
(мм рт. ст.) |
(от 653 до 795) |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Система единого времени: |
СЕВ ОИ-310 |
1 шт. |
|
- станция единого времени; |
СЕВ-71М |
1 шт. |
|
- коммутационный щит; |
КЩСВ-1 |
1 шт. |
|
- коммутационный щит; |
КЩПС |
1 шт. |
|
- станция единого времени: - основная; - дублирующая; |
_ _ |
1 шт. 1 шт. |
|
- щит коммутационный |
КЩ СЕВ |
1 шт. |
|
- блок опторазвязки |
_ |
10 шт. |
|
- АРМ оператора СЕВ |
_ |
1 шт. |
|
- кабель |
_ |
26 шт. |
|
Программное обеспечение СЕВ ОИ-310 на внешнем носителе |
_ |
1 шт. |
|
Руководство по эксплуатации |
Г11.32630.00.00РЭ1 |
1 экз. |
|
Формуляр |
Г11.32630.00.00Ф01 |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа Г11.32630.00.00РЭ1
«Система единого времени ОИ-310» Руководство по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360
