Полуприцеп-цистерна BOLGAN BB38
| Номер в ГРСИ РФ: | 95598-25 |
|---|---|
| Производитель / заявитель: | BOLGAN S.R.L., Италия |
Полуприцеп-цистерна BOLGAN BB38 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95598-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | BOLGAN BB38 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0fc49148-48ef-427d-190e-117d9c416db1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
BOLGAN S.R.L., Италия (изготовлена в 1992г)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95598-25: Описание типа
2025-95598-25.pdf
|
Скачать | 246.7 КБ | |
|
95598-25: Методика поверки
2025-mp95598-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Полуприцеп-цистерна BOLGAN BB38 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерна состоит из двенадцати герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.
Общий вид полуприцепа-цистерны BOLGAN BB38 зав. № ZA9BB3800A1B45092 и схема пломбировки представлены на рисунках 1-3.

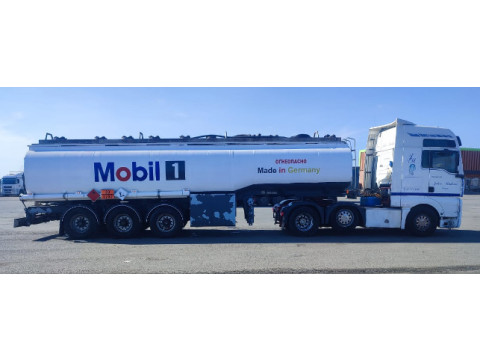

Рисунок 1 - Общий вид полуприцепа-цистерны BOLGAN BB38

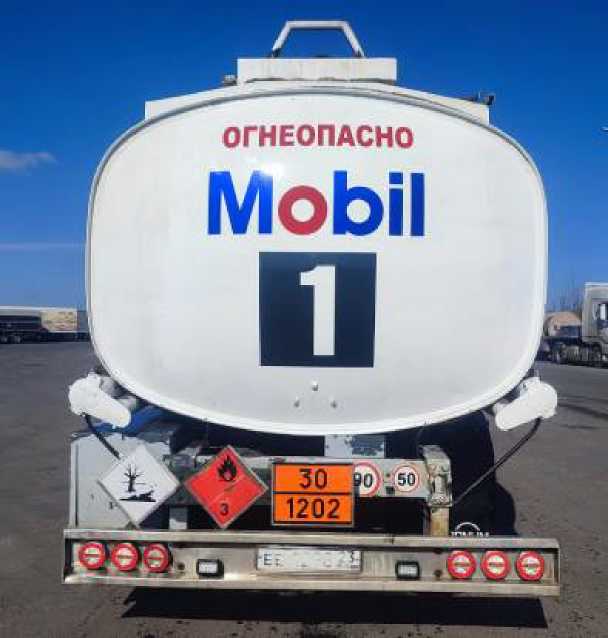

Рисунок 2 - Общий вид полуприцепа-цистерны BOLGAN BB38
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

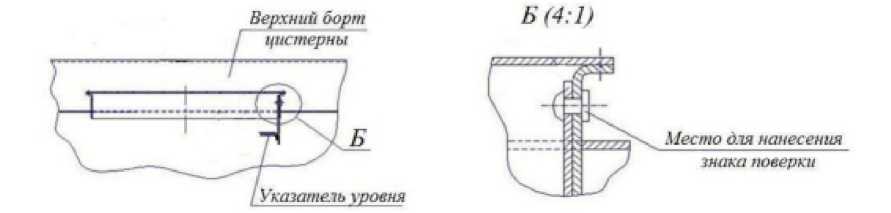

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
33 924 |
|
Количество секций, шт. |
12 |
|
Номинальная вместимость секций, дм3 | |
|
1 секция, дм3 |
1 985 |
|
2 секция, дм3 |
5 000 |
|
3 секция, дм3 |
1 982 |
|
4 секция, дм3 |
1 000 |
|
5 секция, дм3 |
1 000 |
|
6 секция, дм3 |
1 994 |
|
7 секция, дм3 |
5 000 |
|
8 секция, дм3 |
1 990 |
|
8 секция, дм3 |
1 983 |
|
10 секция, дм3 |
5 000 |
|
11 секция, дм3 |
1 990 |
|
12 секция, дм3 |
5 000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7 100 |
|
Габаритные размеры, мм, не более | |
|
- длина |
10020 |
|
- ширина |
2500 |
|
- высота |
1900 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
BOLGAN BB38 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна BOLGAN BB38», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
