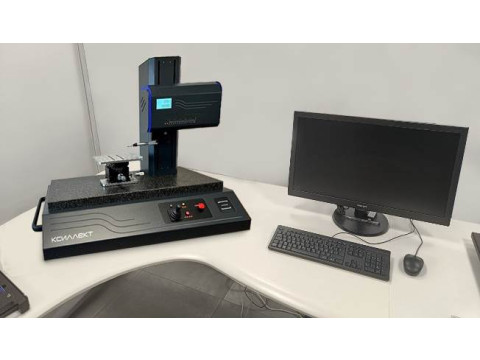

Приборы для измерений параметров контура и шероховатости поверхности МС
| Номер в ГРСИ РФ: | 95605-25 |
|---|---|
| Производитель / заявитель: | ООО "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва |
Приборы для измерений параметров контура и шероховатости поверхности МС (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95605-25 |
| Действует | по 02.06.2030 |
| Наименование | Приборы для измерений параметров контура и шероховатости поверхности |
| Модель | МС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 215d6b9d-d72b-9e84-b274-6795982dad63 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95605-25: Описание типа
2025-95605-25.pdf
|
Скачать | 677.8 КБ | |
|
95605-25: Методика поверки
2025-mp95605-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Приборы для измерений параметров контура и шероховатости поверхности МС (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и углов.
Описание
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности щуповой консолью с алмазным или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются следующих модификаций: МС КП-120, МС 2П-100, МС 2П-230, МС 2П-231, МС 2П-250, МС 2П-251, которые различаются визуально, метрологическими и техническими характеристиками.
Приборы состоят из блока привода, датчика, колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном столе смонтирована колонна с вертикальными направляющими (ось Z1), на которой установлен привод с горизонтальной направляющей (ось Х), на которую в свою очередь, крепится датчик с закрепленным на нем щупом (ось Z). Управление всеми перемещениями осуществляется джойстиком при помощи меню на экране монитора.
Приборы модификации МС КП-120 дополнительно оснащаются датчиком для измерений параметров шероховатости поверхности, приборы модификаций МС 2П-100, МС 2П-230, МС 2П-231, МС 2П-250, МС 2П-251 оснащаются только датчиком для измерений параметров контура.
Приборы модификаций МС 2П-250, МС 2П-251 оснащаются колонной высотой 520 мм, остальные модификации оснащаются колонной высотой 320 мм. Приборы модификаций МС 2П-231 и МС 2П-251 имеют моторизованную колонну, приборы модификаций МС 2П-230 и МС 2П-250 имеют колонну с ручным приводом
Приборы по дополнительному заказу оснащаются столиками с поперечным перемещением и с возможностью нивелировки и поворота измеряемой детали с ручным приводом, а также различными зажимными приспособлениями. Приводы приборов оснащены регулировкой угла наклона привода.
Общий вид приборов представлен на рисунках 1-4.
Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки на приборы не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения наносится методом печати на металлизированную маркировочную табличку (рис. 4), которая распологается на боковой панели траверсного блока прибора.
Место нанесения
заводского номера

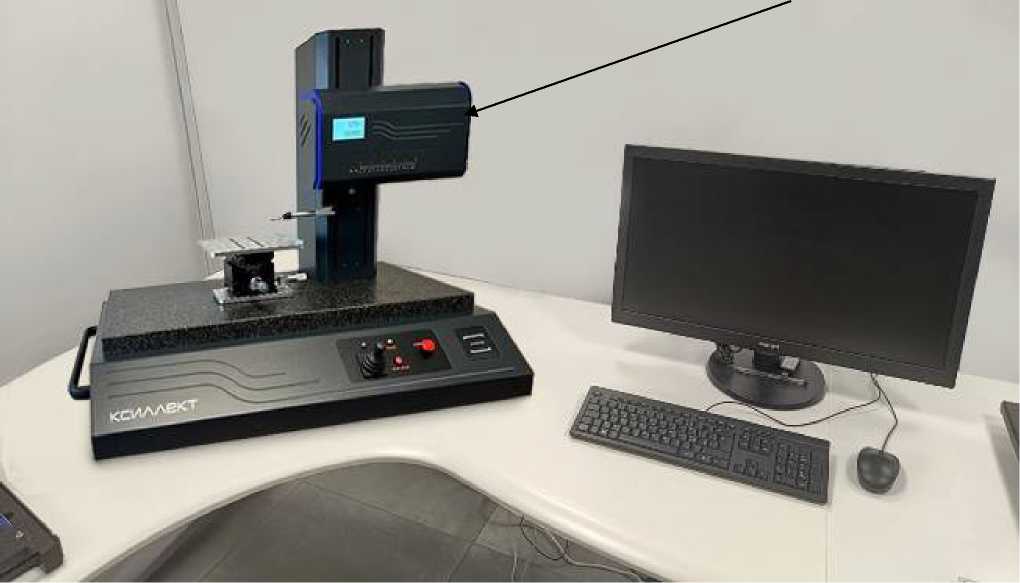

Рисунок 1 - Общий вид приборов для измерений параметров контура и шероховатости поверхности МС КП-120
Место нанесения заводского номера

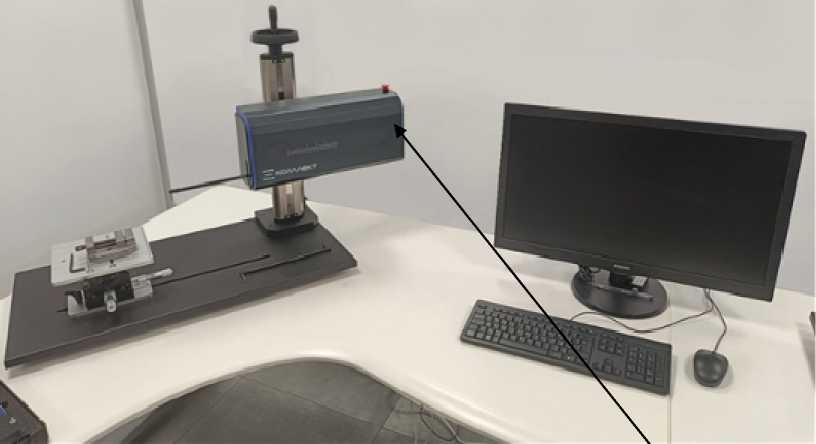

Рисунок 2 - Общий вид приборов для измерений параметров контура поверхности МС 2П-100
Место нанесения )
заводского номера

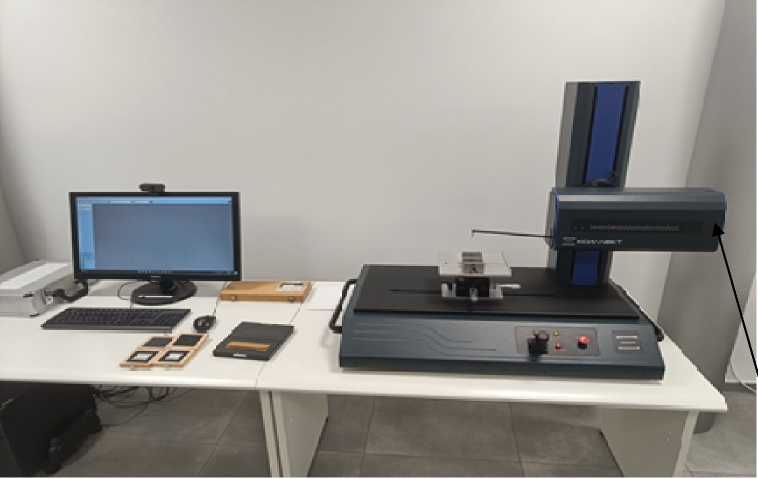

Рисунок 3 - Общий вид приборов для измерений параметров контура поверхности МС 2П-230, МС 2П-250
Место нанесения заводского номера

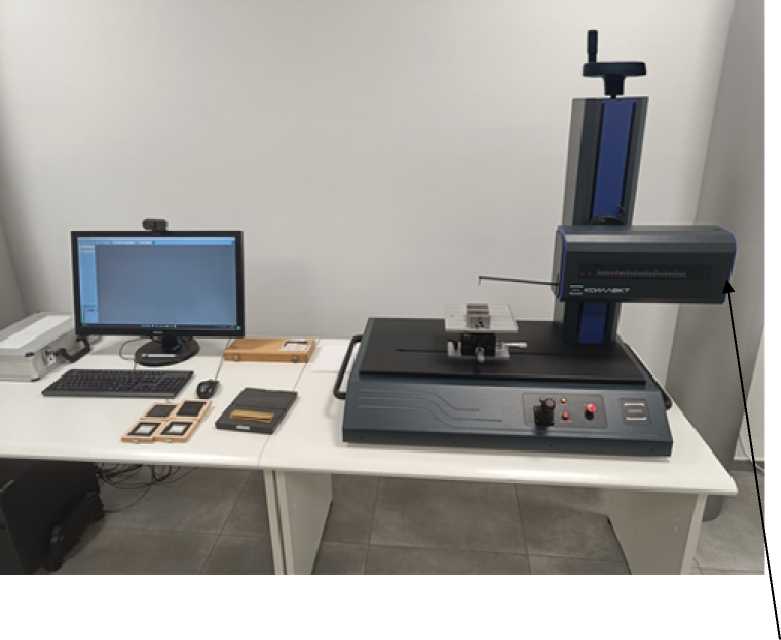

Рисунок 4 - Общий вид приборов для измерений параметров контура поверхности МС 2П-231, МС 2П-251
— ксилдект
Модель: МС 2П-251
Серийный номер: 2П.10.24.0001
Год выпуска: 2024
ТУ 26.51.66-009-26348793-2023
ООО ‘ксиллект’ +7 495 604-10-13 info@xillect.ru www.xillect.ru
Рисунок 5 - Вид маркировочной таблички
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО) Profile Studio, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profile Studio |
|
Номер версии (идентификационный номер) ПО, |
2.38.2001.6 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014
Технические характеристики
Таблица 2 - Метрологические и технические характеристики приборов для измерений параметров контура и шероховатости поверхности МС
|
Наименование характеристики |
Значение | |||||
|
Модификация |
МСКП-120 |
МС 2П-100 |
МС 2П-230 |
МС 2П-231 |
МС 2П-250 |
МС 2П-251 |
|
Диапазон измерений линейных размеров по оси Z, мм |
от 0 до 3 (опционально от 0 до 5) |
от 0 до 50 | ||||
|
Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм |
±(0,5+Н/2), где Н - измеренное значение по оси Z, мм |
±(1+(2Н/110)8), где Н - измеренное значение по оси Z, мм | ||||
|
Диапазон измерений линейных размеров по оси X, мм |
от 0 до 120 |
от 0 до 130 |
от 0 до 220 | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм |
±(0,8+17100), где L - измеренное значение по оси X, мм |
±(1+(2173 80)6), где L - измеренное значение по оси X, мм | ||||
|
Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более |
0,9 (на 120 мм) |
3 (на 100 мм) | ||||
|
Пределы допускаемой абсолютной погрешности измерений радиусов в диапазоне от 5 до 15 мм, мкм |
- |
±(1+(2R/100)6), где R - измеренное значение радиуса, мм | ||||
|
Пределы допускаемой абсолютной погрешности измерений углов в диапазоне от 0° до 360° |
- |
±(0,016+(0,5а/500)0,3)°, где а - измеренное значение угла, ° | ||||
|
Наименование характеристики |
Значение | |||||
|
Модификация |
МСКП-120 |
МС 2П-100 |
МС 2П-230 |
МС 2П-231 |
МС 2П-250 |
МС 2П-251 |
|
Диапазон измерений параметра шероховатости Ra, мкм |
от 0,003 до 200 |
- | ||||
|
Пределы абсолютной допускаемой погрешности измерений параметра шероховатости Ra, мкм* |
±(0,004+0,05Ra), где Ra - измеренное значение параметра шероховатости |
- | ||||
|
Параметры шероховатости |
Rp, Ra, Ra75, Rt, Rq, Rz, RzJ, Rv, Rc, RSm, RAq, Rsk, Rku, R6c, RPc, Rk, Rpk, Rvk, RmrRel, Mrl, Mr2, Al, A2, Wa, Wq, Wp, Wz, Wt, Wv, Wc, Wsk, WSm, Wku, W6c, Pa, Pt, Pp, Pc, Pv, Pz, Pq, PSm, Psk, Pku, P6c, PPc, PmeRel |
- | ||||
|
Фильтр |
2CR, Гаусса |
- | ||||
|
Отсечка шага 1с, мм |
0,025; 0,08; 0,25; 0,8 |
- | ||||
|
Разрешение по оси X, мкм |
0Д |
0,5 | ||||
|
Разрешение по оси Z, мкм |
0,0001 |
0,2 |
ОД | |||
|
Скорость по оси X при измерениях, мм/с |
0,25; 0,5; 1; 2 |
от 0,2 до 2, переключаемая |
0,2; 0,5; 1; 2 | |||
|
Диапазон перемещений по оси Z1, мм |
от 0 до 320 |
от 0 до 520 | ||||
|
Привод колонны |
Моторизованный |
Ручной |
Моторизованный |
Ручной |
Моторизованный | |
|
Тип датчика |
индуктивный | |||||
|
Наименование характеристики |
Значение | |||||
|
Модификация |
МСКП-120 |
МС 2П-100 |
МС 2П-230 |
МС 2П-231 |
МС 2П-250 |
МС 2П-251 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
946 568 681 |
1013 400 679 |
1096 587 596 |
1096 587 480 |
1096 587 796 |
1096 587 680 |
|
Масса прибора, кг, не более |
50 |
34 |
42 |
52 | ||
|
Примечания: Для модификации приборов МС КП-120 используется щуп радиусом 2 мкм, угол конуса 60°; Для всех модификаций приборов (кроме МС КП-120) используется щуп в форме топорика с углом 11°, сфера радиусом 20 мкм. | ||||||
аблица 3 - Тенические характеристики приборов МС
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - нормальная область значений температуры, °C, -относительная влажность воздуха (без конденсата), %, не более |
от +18 до +22 85 |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц |
от 200 до 240 50 |
|
Мощность, Вт, не более |
500 |
Знак утверждения типа
на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность приборов для измерений параметров контура и шероховатости поверхности МС________________________________________________________________
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерений параметров контура и шероховатости поверхности в составе: Блок привода Гранитное основание с колонной |
МС КП-120; МС 2П-100; МС 2П-230; МС 2П-231; МС 2П-250; МС 2П-251 |
1 шт. |
|
Стандартный щуп для измерений шероховатости и (или) стандартный щуп для измерений контура |
- |
1 шт. |
|
Руководство по эксплуатации |
26.51.66-009-26348798-2023РЭ |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе 1.6 «Запуск и проведение измерений» документа «Приборы для измерений параметров контура и шероховатости поверхности МС. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-009-26348798-2023 «Приборы для измерений параметров контура и шероховатости поверхности МС. Технические условия».
