Видеоэндоскопы измерительные СДВ ТБС МЕРА
| Номер в ГРСИ РФ: | 95618-25 |
|---|---|
| Производитель / заявитель: | ООО "Научно-исследовательский центр "Промышленная оптика" (ООО "НИЦ "Промышленная оптика"), г. Москва |
Видеоэндоскопы измерительные СДВ ТБС МЕРА (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении визуального обследования объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95618-25 |
| Действует | по 04.06.2030 |
| Наименование | Видеоэндоскопы измерительные |
| Модель | СДВ ТБС МЕРА |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d786e4d5-0651-aa65-a9f4-da6612f4464a |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-исследовательский центр "Промышленная оптика" (ООО "НИЦ "Промышленная оптика"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95618-25: Описание типа
2025-95618-25.pdf
|
Скачать | 145.6 КБ | |
|
95618-25: Методика поверки
2025-mp95618-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Видеоэндоскопы измерительные СДВ ТБС МЕРА (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении визуального обследования объектов.
Описание
Принцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.
Видеоэндоскопы состоят из электронного блока, сменных измерительных зондов с объективами, измерительной мишени, а также держателя для зонда (опционально). Видеоэндоскопы также комплектуются подставкой для электронного блока и стилусом для работы с жидкокристаллическим дисплеем.
К настоящему типу средств измерений относятся видеоэндоскопы исполнений СДВ ТБС МЕРА ВЭР и СДВ ТБС МЕРА ВЭС, которые отличаются компоновкой измерительного зонда и электронного блока. Измерительный зонд может быть в сборе с электронным блоком (исполнение СДВ ТБС МЕРА ВЭР) или размещаться отдельно (исполнение СДВ ТБС МЕРА ВЭС). На электронном блоке размещен жидкокристаллический дисплей. Функциональные клавиши и джойстик размещены на электронном блоке (исполнение СДВ ТБС МЕРА ВЭР) или на рукоятке зонда (исполнение СДВ ТБС МЕРА ВЭС). Измерительные зонды отличаются диаметром, длиной и ориентацией выходной апертуры относительно оси зонда (прямой, боковой, переключаемый). Держатели для зонда отличаются диаметром и длиной. Структура условного обозначения держателя для зондов: СДВ ТБС МЕРА Х-ХХХ, где Х - диаметр рабочей части, ХХХ - длина рабочей части.
Видеоэндоскоп может быть подключен к внешнему монитору через интерфейс HDMI для отображения измеряемого объекта, а также к персональному компьютеру через интерфейс USB для обмена данными и обновления программного обеспечения.
Питание видеоэндоскопов осуществляется от сети переменного тока или от аккумуляторных батарей.
Общий вид видеоэндоскопов представлен на рисунке 1.
Заводской номер видеоэндоскопов в виде цифрового обозначения наносится типографским способом на заднюю панель электронного блока в виде наклейки. Заводской номер держателей для зондов наносится способом лазерной гравировки на боковую панель держателя.
Формат нанесения заводских номеров видеоэндоскопов и обозначение места нанесения знака утверждения типа представлены на рисунке 2.
Формат нанесения заводских номеров держателей для зондов представлен на рисунке 3.
Нанесение знака поверки на видеоэндоскопы и их пломбирование не предусмотрены.
а
б
а - исполнение СДВ ТБС МЕРА ВЭР, б - исполнение СДВ ТБС МЕРА ВЭС

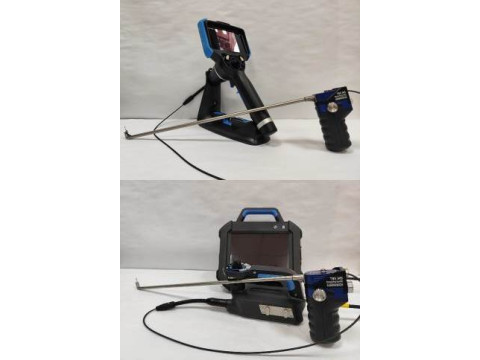

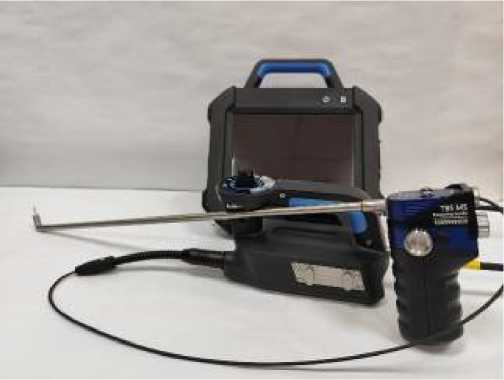

Рисунок 1 - Общий вид видеоэндоскопов
Место нанесения знака утверждения типа

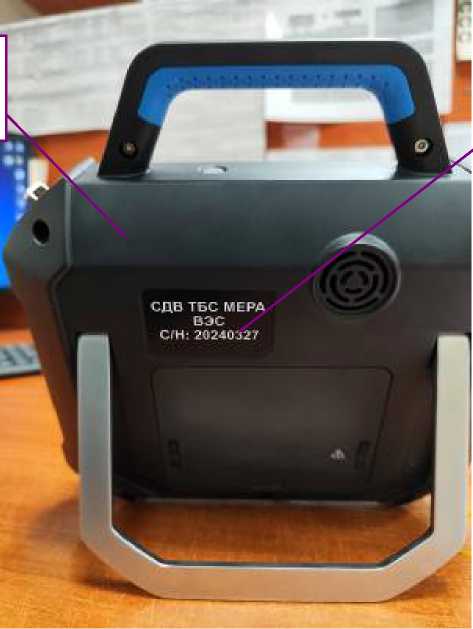

Рисунок 2 - Маркировка видеоэндоскопов с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Место нанесения заводского номера

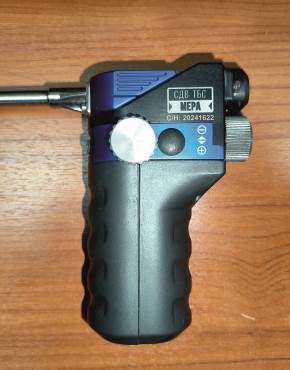

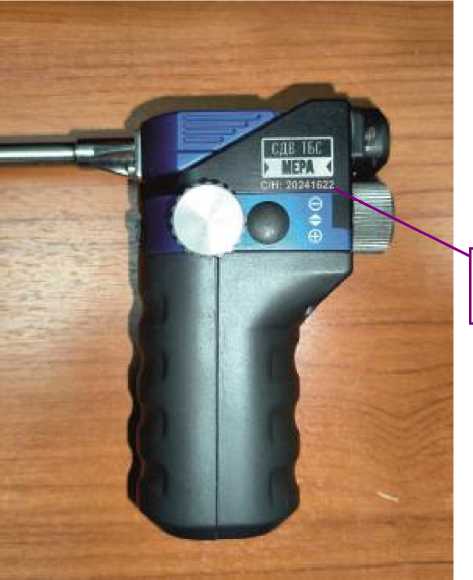

Рисунок 3 - Маркировка держателей для зондов с указанием места нанесения заводского номера
Программное обеспечение
Видеоэндоскопы имеют встроенное программное обеспечение (далее - ПО), обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СДВ МЕРА 1.0 |
|
Номер версии (идентификационный номер) ПО |
2.ХХ.Х.Х* |
|
Цифровой идентификатор ПО |
- |
|
* - Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров дефектов в плоскости изображения, мм |
от 0,1 до 70,0 |
|
Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения, % |
±10 |
|
Дискретность отсчета, мм |
0,001 |
|
Таблица 3 - Основные технические характе |
ристики | |
|
Наименование характеристики |
Значение | |
|
СДВ ТБС МЕРА ВЭР |
СДВ ТБС МЕРА ВЭС | |
|
Г абаритные размеры электронного блока, мм, не более: - длина; - ширина; - высота |
345 157 185 |
250 235 55 |
|
Диаметр рабочей части держателя для зонда, мм * |
6; 8 | |
|
Длина рабочей части держателя для зонда, мм * |
185; 330; 440; 580; 700 | |
|
Масса электронного блока, кг, не более |
1,6 | |
|
Диаметр измерительного зонда, мм * |
2,8; 3,9; 6,0 | |
|
Длина измерительного зонда, м * |
1,5; 2,0; 3,0; 5,0 |
1,5; 2,0; 3,0; 5,0; 8,0; 10,0 |
|
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц; - напряжение питания от аккумуляторных батарей, В |
от 100 до 240 от 50 до 60 | |
|
9 |
18 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха, %, не более |
от +15 до +25 85 | |
|
* - в соответствии с заказом | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на заднюю панель электронного блока видеоэндоскопа в виде наклейки, как на рисунке 2.
Комплектность
Таблица 5 - Комплектность видеоэндоскопов
|
Наименование |
Обозначение |
Количество |
|
Видеоэндоскоп в составе: электронный блок измерительный зонд 1) измерительная мишень держатель для зонда 2) |
СДВ ТБС МЕРА |
1 шт. |
|
- |
1 шт. | |
|
- |
от 1 шт. | |
|
- |
1 шт. | |
|
СДВ ТБС МЕРА Х-ХХХ |
1 шт. | |
|
Подставка для электронного блока 2) |
- |
1 шт. |
|
Стилус |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
4 шт. |
|
Зарядное устройство для аккумуляторных батарей |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Кабель HDMI |
- |
1 шт. |
|
Карта памяти |
- |
1 шт. |
|
Кард-ридер |
- |
1 шт. |
|
Комплект лямок для переноски видеоэндоскопа |
- |
1 шт. |
|
Руководство по эксплуатации |
26.70.23-018-33661840 2024 РЭ ВЭР; 26.70.23-018-33661840 2024 РЭ ВЭС |
1 экз. |
|
Паспорт |
26.70.23-018-33661840 2024 ПС |
1 экз. |
|
Транспортный кейс |
- |
1 шт. |
|
1) Тип и количество в соответствии с заказом. 2) Опционально в соответствии с заказом. | ||
Сведения о методах измерений
приведены в документах «Видеоэндоскопы измерительные СДВ ТБС МЕРА ВЭР. Руководство по эксплуатации», «Видеоэндоскопы измерительные СДВ ТБС МЕРА ВЭС. Руководство по эксплуатации», раздел «Порядок работы».
Нормативные документы
ТУ 26.70.23-018-33661840-2024 «Видеоэндоскопы измерительные СДВ ТБС МЕРА.
Технические условия».
