Устройства мониторинга УМ-20/30 SMART
| Номер в ГРСИ РФ: | 95645-25 |
|---|---|
| Производитель / заявитель: | АО "Связь инжиниринг М", г. Москва |
Устройства мониторинга УМ-20/30 SMART (далее - устройства) предназначены для работы в системе учета энергоресурсов. Устройства осуществляет сбор показаний с концентраторов и приборов учета энергоресурсов и передачу консолидированной информации по сети GSM.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95645-25 |
| Действует | по 09.06.2030 |
| Наименование | Устройства мониторинга |
| Модель | УМ-20/30 SMART |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 10ae047b-72ae-47be-af74-b833d5652942 |
Производитель / Заявитель
Акционерное общество "Связь инжиниринг М" (АО "Связь инжиниринг М"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95645-25: Описание типа
2025-95645-25.pdf
|
Скачать | 129 КБ | |
|
95645-25: Методика поверки
2025-mp95645-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Устройства мониторинга УМ-20/30 SMART (далее - устройства) предназначены для работы в системе учета энергоресурсов. Устройства осуществляет сбор показаний с концентраторов и приборов учета энергоресурсов и передачу консолидированной информации по сети GSM.
Описание
Принцип действия устройств основан на получении, хранении, учете по времени данных концентраторов и приборов учета энергоресурсов, подключенных к устройствам по различным интерфейсам связи, а также передачи собранной информации на вышестоящие уровни автоматизированных систем.
Устройства предназначены для использования в составе интеллектуальных систем комплексного учёта энергоресурсов, систем коммерческого учёта электроэнергии и мощности, а также для организации связи с центром сбора, обработки и хранения информации.
Конструктивно устройства выполнены в пластиковом корпусе для установки на DIN-рейку. В корпусе размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти устройства и дальнейшей передачи на верхний уровень. На плате установлены разъёмы для обеспечения внешних подключений и элементы индикации работы устройства.
Устройства выпускаются в нескольких исполнениях: с номинальным переменным напряжением (220 В) и номинальным постоянным (48 В) напряжением по специальному запросу.
В целях обеспечения безопасности и предотвращения несанкционированного доступа к программируемым параметрам устройства, доступ к ним возможен только после ввода идентификатора и личного пароля пользователя. Все неудачные попытки входа в систему регистрируются в журнале событий. Структура условных обозначений модификаций устройств приведена на рисунке 1.
Общий вид устройства приведен на рисунке 2, места для нанесения пломбировочных наклеек указаны на рисунке 3.
Заводские номера наносятся в цифровом формате и в виде штрихкода на лицевой панели устройства на специальной наклейке, как показано на рисунке 2.
Место нанесения знака утверждения типа на лицевой панели устройств приведено на рисунке 2.
Знак поверки наносится в этикетку устройства и/или в свидетельство о поверке в виде оттиска.
УМ - ХХ SMART ХХХ - ХХ
I Тип модема:
2G - GSM 900/1800МГц
2G/3G - GSM 900/1800МГц и 900/2100МГц
2G/4G - GSM 900/1800МГц и 2500/2700МГц
2G/3G/4G - GSM 900/1800МГц, 900/2100МГц, 2500/2700МГц
------------------ Питание устройства:
220 - 220 В от источника переменного тока
48 - 48 В от источника постоянного тока
-------------------------------- Вариант исполнения:
20 - УМ-20 SMART
30 - УМ-30 SMART
Рисунок 1 - Структура условных обозначений
Место нанесения заводского номера
Место нанесения знака утверждения типа

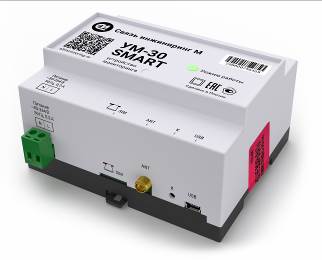

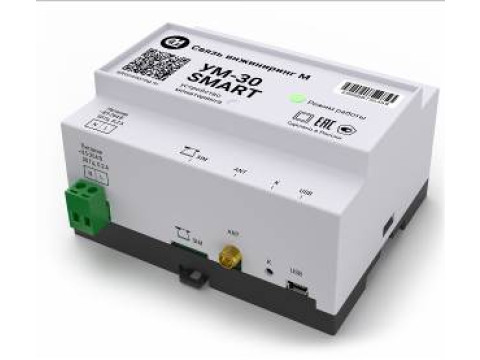

Рисунок 2 - Общий вид устройств с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения пломбировочных наклеек

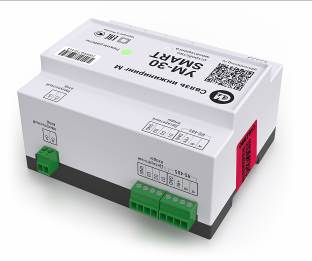

Рисунок 3 - Места нанесения пломбировочных наклеек на боковые поверхности устройства
Программное обеспечение
Устройства имеют встроенное программное обеспечение (далее по тексту - ПО), разработанное предприятием-изготовителем.
Встроенное ПО состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование устройства.
Характеристики программного обеспечения приведены таблице 1.
|
Таблица 1 - Идентификационные данные встроенного П |
О |
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
- |
|
Идентификационное наименование ПО |
ВПО um-smart |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО |
СВЮМ.468266.171ВПО |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение источника переменного тока, В |
220 |
|
Номинальное напряжение источника постоянного тока, В |
48 |
|
Пределы допускаемой абсолютной погрешности хода часов, с/сут |
± 2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
10 |
|
Количество опрашиваемых приборов, шт., не более |
2 |
|
Рабочий диапазон температур, °С |
от - 40 до + 70 |
|
Относительная влажность воздуха при температуре + 25 °С, % |
80 |
|
Диапазон температур транспортирования и хранения, °С |
от - 40 до + 80 |
|
Атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 800) |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
105x109x58 |
|
Масса, кг, не более |
0,35 |
|
Средняя наработка до отказа, ч, не менее |
150 000 |
|
Среднее время восстановления, ч, не более |
24 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на лицевую панель устройств лазерной гравировкой или другим способом, не ухудшающим качества и в этикетку, в раздел «Свидетельство о поверке» на самоклеющейся плёнке способом термопечати на термопринтере, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность устройств представлена в таблице 5.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Устройства мониторинга УМ-20/30 SMART (в зависимости от исполнения) |
СВЮМ.468266.171 |
1 |
|
Антенна (в зависимости от заказа) |
Termit MB2700M-2Sm |
1 |
|
Руководство по эксплуатации (на сайте изготовителя) |
СВЮМ.468266.171 РЭ |
1 |
|
Методика поверки (высылается по запросу) |
- |
1 |
|
Этикетка |
СВЮМ.468266.171 ЭТ |
1 |
|
Упаковка |
СВЮМ 323229.093 |
1 |
Сведения о методах измерений
приведены в разделе 5 «Порядок установки» руководства по эксплуатации СВЮМ.468266.171 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными»;
ГОСТ 28906-91 «Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель»;
ТУ 26.30.11-039-76426530-2024 «Устройства мониторинга УМ-20/30 SMART.
Технические условия».
