Анализаторы жидкости периодического погружения Dynamic Smart Sense
| Номер в ГРСИ РФ: | 95649-25 |
|---|---|
| Производитель / заявитель: | Dynamic Process Equipment, Индия |
Анализаторы жидкости периодического погружения Dynamic Smart Sense (далее -анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (pH), окислительно-восстановительного потенциала (ОВП) в жидких средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95649-25 |
| Действует | по 09.06.2030 |
| Наименование | Анализаторы жидкости периодического погружения |
| Модель | Dynamic Smart Sense |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 78f6121f-fe58-e405-783c-b67c99931829 |
Производитель / Заявитель
Dynamic Process Equipment, Индия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95649-25: Описание типа
2025-95649-25.pdf
|
Скачать | 545.4 КБ | |
|
95649-25: Методика поверки
2025-mp95649-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Анализаторы жидкости периодического погружения Dynamic Smart Sense (далее -анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (pH), окислительно-восстановительного потенциала (ОВП) в жидких средах.
Описание
Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков, в зависимости от величины измеряемых показателей, передаче сигнала на электронный блок и расчете значений величин, характеризующих свойства жидких сред, с помощью встроенного программного обеспечения.
Принцип действия каналов измерений pH, ОВП - потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения, при погружении их в анализируемый раствор.
Анализаторы выпускаются в стационарном исполнении и конструктивно состоят из блоков регистрации и управления (электронных блоков), подключаемых к ним измерительных датчиков (первичных измерительных преобразователей - электродов) и погружной системы.
Электронные блоки выпускаются в двух модификациях: PH-1001 и PH-1001-AD, представляющих собой одноканальные или двухканальные универсальные устройства, имеющие идентичный внешний вид: выполнены в едином корпусе, оснащены жидкокристаллическим дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. Модификация PH-1001-AD отличается от РН-1001 возможностью вывода на дисплей не только текста, но и графиков, а также наличием интерфейса связи RS-485.
Датчики состоят из стеклянного корпуса с мембраной, в который помещены два электрода: стеклянный и хлорсеребряный. Датчики выпускаются в двух модификациях: D-PH и D-ORP, предназначенных для определения показателей рН и ОВП соответственно.
В измерительных датчиках предусмотрено наличие платиновых термисторов для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер электронного блока выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Погружная система представляет собой панель управления с пневматическим выдвижным корпусом, в который закрепляется датчик. Погружная система является механическим устройством, предназначенным для автоматического погружения датчика в жидкую среду и не влияющим на метрологические характеристики анализатора. Общий вид погружной системы приведен на рисунке 3.
Заводской номер в цифровом формате, состоящий из арабских цифр, наносится типографским способом в паспорт анализатора и на маркировочную табличку, приклеиваемую на лицевую панель корпуса электронного блока.
Общий вид электронного блока и место нанесения заводского номера на анализатор представлено на рисунке 1.
Общий вид измерительных датчиков представлен на рисунке 2.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Рбезтеш
ИЗГОТМИГОДЯ
Мейо ношения
Эйймшго мвдм
Модификация злектдодаога блока

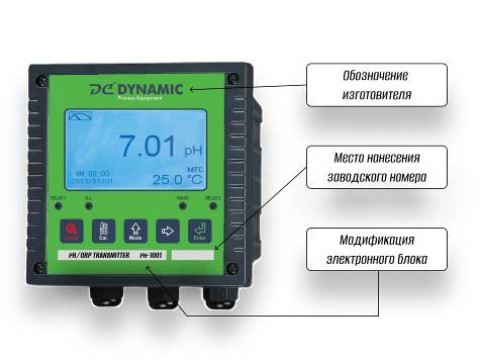

Рисунок 1 - Общий вид электронного блока анализатора с указанием места нанесения заводского номера
Рисунок 2 - Общий вид измерительных датчиков
а)

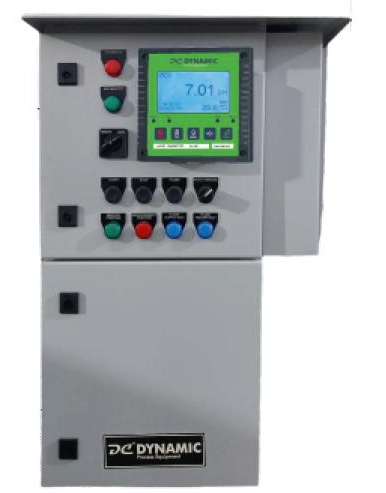

Рисунок 3 - Общий вид погружной системы: а) Панель управления
б) Пневматический выдвижной корпус
б)
Программное обеспечение
Электронные блоки анализаторов оснащены программным обеспечением (далее - ПО), позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.
ПО заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SUNTEX |
|
Номер версии (идентификационный номер ПО) |
4.ХХ1) |
|
1) «Х» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений pH |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
|
Диапазон измерений ОВП, мВ |
от -133 до +1236 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±6 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний ОВП, мВ |
от -1500 до 1500 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 100 до 240 от 50 до 60 от 12 до 36 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Габаритные размеры (длина*ширинахвысота), мм, не более: - электронных блоков - измерительных датчиков - погружной системы |
144x144x120 500x20x20 1200x250x500 |
|
Масса, кг, не более: - электронных блоков - измерительных датчиков - погружной системы |
1 0,5 25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +50 от 0 до 95 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Таблица 5 - Комплектность анализато |
ров | |
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости периодического погружения Dynamic Smart Sense |
_1) |
1 шт. 1) |
|
Погружная система |
_1) |
1 шт. |
|
Измерительный датчик |
-1) |
1 шт.1) |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
V.01 |
1 экз. |
|
Паспорт |
001.ПС |
1 экз. |
|
1) в зависимости от заказа | ||
Сведения о методах измерений
приведены в пункте «Работа с анализатором» документа V.01 «Руководство по эксплуатации. Анализаторы жидкости периодического погружения Dynamic Smart Sense».
Нормативные документы
Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя pH активности ионов водорода в водных растворах»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов»;
Технический документ «Анализаторы жидкости периодического погружения Dynamic Smart Sense. Стандарт предприятия».
