Генераторы сигналов Akmetech AT1435
| Номер в ГРСИ РФ: | 95662-25 |
|---|---|
| Производитель / заявитель: | АО "Акметрон", г. Москва |
Генераторы сигналов AkmeTech АТ1435 (далее по тексту - генераторы) предназначены для формирования стабильных по частоте и уровню выходной мощности радиочастотных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95662-25 |
| Действует | по 16.06.2030 |
| Наименование | Генераторы сигналов |
| Модель | Akmetech AT1435 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ec49fd0a-1719-44dc-cff0-96c85e70c1ff |
Производитель / Заявитель
Акционерное общество "Акметрон" (АО "Акметрон"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95662-25: Описание типа
2025-95662-25.pdf
Файл устарел
|
Скачать | 258.1 КБ | |
|
95662-25: Методика поверки
2025-mp95662-25.pdf
|
Скачать | 359.9 КБ | |
|
95662-25: Описание типа
2025-95662-25-1.pdf
|
Скачать | 258.1 КБ |
Описание типа
Назначение
Генераторы сигналов AkmeTech АТ1435 (далее по тексту - генераторы) предназначены для формирования стабильных по частоте и уровню выходной мощности радиочастотных сигналов.
Описание
Принцип работы генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация сигналов с амплитудной, импульсной, векторной, частотной и фазовой модуляциями.
Конструктивно генераторы состоят из моноблоков, управление обеспечивается с помощью клавиш, волкодера и сенсорного экрана, расположенных на лицевой панели. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Генераторы сигналов AkmeTech АТ1435 выпускаются в следующих модификациях: АТ1435А, АТ1435В, АТ1435С, AT1435D, AT1435F AT1435A-V и AT1435B-V. Корпус унифицированный. Аппаратная часть отличается количеством ступеней умножения частоты в зависимости от диапазона рабочих частот модификации. Задающий генератор один для всех модификаций.

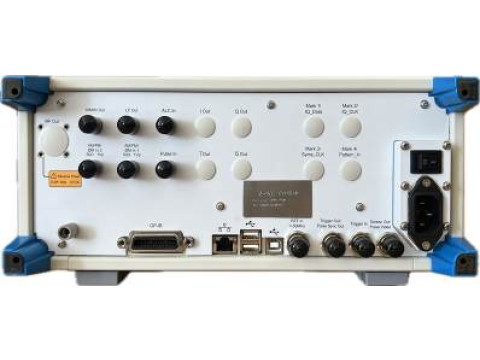

Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели.
Рисунок 1 - Внешний вид генератора (вид спереди)
места пломбировки
место нанесения заводского номера
Рисунок 2 - Внешний вид генератора (вид сзади)
Программное обеспечение
Программное обеспечение (ПО) генераторов сигналов AkmeTech АТ1435 работает под управлением операционной системы Windows 7, которая устанавливается и настраивается для работы со встроенными вычислительными средствами генераторов сигналов до поставки приборов конечному пользователю.
Программное обеспечение не влияет на метрологические характеристики генератора.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Г енераторы сигналов AkmeTech AT1435 |
|
Номер версии (идентификационный номер ПО) |
V1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот, Гц: для моделей - АТ1435А, AT1435A-V - АТ1435В, AT1435B-V - АТ1435С - AT1435D - AT1435F |
от 9М03 до 3-109 от 9-103 до 6^ 109 от 9М03 до 12-109 от 9-103 до 20409 от 9-103 до 40409 | |
|
Шаг установки частоты, Г ц |
0,001 | |
|
Частота опорного генератора, МГц |
10 | |
|
Пределы относительной погрешности установки частоты |
±540’7 | |
|
Диапазон установки уровня выходного сигнала, дБм | ||
|
Стандартная комплектация АТ1435А, AT1435A-V АТ1435В, AT1435B-V от 9 кГц до 3 ГГц включ. свыше 3 ГГц до 5 ГГц включ. свыше 5 ГГц до 6 ГГц включ. АТ1435С, AT1435D от 9 кГц до 3 ГГц включ. свыше 3 ГГц до 20 ГГц включ. AT1435F от 9 кГц до 3 ГГц включ. свыше 3 ГГц до 17 ГГц включ. свыше 17 ГГц до 40 ГГц включ. |
без опции Н01А/В |
с опцией Н01А/В |
|
от -15 до +19 от -15 до +18 от -15 до +16 от -15 до +17 от -15 до +16 от -15 до +15 от -15 до +14 от -15 до +12 |
от -110 до +19 от -110 до +18 от -110 до +16 от -110 до +17 от -110 до +16 от -110 до +15 от -110 до +14 от -110 до +12 | |
|
Опция Н08 АТ1435А, AT1435A-V АТ1435В, AT1435B-V от 9 кГц до 3 ГГц включ. свыше 3 ГГц до 5 ГГц включ. свыше 5 ГГц до 6 ГГц включ. АТ1435С, AT1435D от 9 кГц до 3 ГГц включ. свыше 3 ГГц до 20 ГГц включ. AT1435F от 9 кГц до 3 ГГц включ. свыше 3 ГГц до 17 ГГц включ. свыше 17 ГГц до 40 ГГц включ. |
от -15 до +23 от -15 до +21 от -15 до +19 от -15 до +22 от -15 до +21 от -15 до +21 от -15 до +19 от -15 до +18 |
от -110 до +23 от -110 до +21 от -110 до +19 от -110 до +22 от -110 до +21 от -110 до +21 от -110 до +19 от -110 до +16 |
|
Наименование характеристики |
Значение | |||||||
|
Пределы допускаемой погрешности установки уровня выходного сигнала, дБ | ||||||||
|
стандартная комплектация | ||||||||
|
Пределы допускаемой погрешности установки уровня выходного сигнала в диапазоне частот, дБ |
Для значений уровня выходного сигнала | |||||||
|
от -15 дБм до -10 дБм включ. |
св. -10 дБм до +10 дБм включ. |
св. +10 дБм | ||||||
|
от 9 кГц до 2 ГГц включ. |
±1,5 |
±0,6 |
±0,8 | |||||
|
св. 2 до 20 ГГц включ. |
±1,5 |
±0,7 |
±0,9 | |||||
|
св. 20 до 40 ГГц включ. |
±1,8 |
±0,8 |
±0,9 | |||||
|
с опцией Н01А/В | ||||||||
|
Пределы допускаемой погрешности установки уровня выходного сигнала в диапазоне частот, дБ |
Для значений уровня выходного сигнала | |||||||
|
от -90 дБм до -70 дБм включ. |
св. -70 дБм до -10 дБм включ. |
св. -10 дБм до +10 дБм включ. |
св. +10 дБм | |||||
|
от 9 кГц до 2 ГГ ц включ. |
±1,4 |
±0,7 |
±0,6 |
±0,8 | ||||
|
св. 2 до 20 ГГц включ. |
±1,6 |
±0,7 |
±0,7 |
±0,9 | ||||
|
св. 20 до 40 ГГц включ. |
±2,0 |
±1,1 |
±0,8 |
±0,9 | ||||
|
Уровень гармонических составляющих относительно основного немодулированного сигнала +10 дБм, дБн, не более, в диапазоне частот: от 9 кГц до 10 МГц включ. от 10 МГц до 2 ГГц включ. св. 2 ГГц до 6 ГГц (модели АТ1435А, AT1435A-V, АТ1435В, AT1435B-v) св. 2 ГГц до 20 ГГц включ. св. 20 ГГц до 40 ГГц включ. |
-25 -35 -32 -59 -50 | |||||||
|
Уровень субгармонических составляющих относительно основного немодулированного сигнала +10 дБм, дБн, не более, в диапазоне частот: от 6 ГГц до 12 ГГц включ. св. 12 ГГц до 24 ГГц включ. св. 24 ГГц до 40 ГГц включ. |
-62 -57 -51 | |||||||
|
Уровень однополосного фазового шума при уровне выходного сигнала 10 дБм и частоте отстройки 10 кГц, дБн/Гц, не более: - стандартная конфигурация - при наличии опции Н06 |
При частоте несущей, ГГ ц | |||||||
|
0,25 |
0,5 |
1 |
3 |
6 |
10 |
20 |
40 | |
|
-128 -140 |
-122 -136 |
-116 -133 |
-106 -122 |
-100 -116 |
-97 -115 |
-92 -109 |
-85 -103 | |
|
Наименование характеристики |
Значение |
|
КСВН радиочастотного выхода, не более: от 9 кГц до 3 ГГц включ. |
1,71 |
|
св. 3 ГГц до 13 ГГц включ. |
1,58 |
|
св. 13 ГГц до 20 ГГц включ. |
1,78 |
|
св. 20 ГГц до 40 ГГц включ. |
1,57 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение выходного импеданса (полного сопротивления), Ом |
50 |
|
Тип соединителя радиочастотного выхода: - АТ1435А, AT1435A-V, АТ1435В, AT1435B-V, АТ1435С, AT1435D (с опцией Н91) - AT1435D - AT1435F |
N (розетка) 3,5 мм (вилка) 2,4 мм (вилка) |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
397 х 330 х 147 |
|
Масса, кг, не более |
12 |
|
Параметры электропитания: - напряжение переменного тока, В - частота, Г ц |
230±23 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 15 до 25 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора в методом наклейки в соответствии с рисунком 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Г енератор сигналов |
AkmeTech АТ1435х |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Манипулятор типа «мышь» |
- |
1 шт. |
|
Клавиатура |
- |
1 шт. |
|
Комплект адаптеров, для: - AT1435A, AT1435B, AT1435A-V, AT1435B-V - AT1435C, AT1435D - AT1435F |
ЛРТФ.468562.001 ЛРТФ.468562.002 ЛРТФ.468562.003 |
1 шт. |
|
Аппаратные опции | ||
|
Программируемый ступенчатый аттенюатор 110 дБ |
Н01 |
по отдельному заказу |
|
Наименование |
Обозначение |
Количество |
|
Функция амплитудной, частотной и фазовой модуляции |
Н02 |
по отдельному заказу |
|
Функция импульсной модуляции (100 нс) |
Н03 |
по отдельному заказу |
|
Функция импульсной модуляции (20 нс) |
Н04 |
по отдельному заказу |
|
Функция многофункционального генератора |
Н05 |
по отдельному заказу |
|
Низкий уровень фазовых шумов |
Н06 |
по отдельному заказу |
|
Более высокий уровень максимальной выходной мощности |
Н08 |
по отдельному заказу |
|
Возможность формирования квадратурных сигналов с полосой 200 МГ ц |
Н09 |
по отдельному заказу |
|
Высокостабильный источник опорного сигнала |
Н10 |
по отдельному заказу |
|
Объем встроенной памяти 8 Гб |
Н35 |
по отдельному заказу |
|
Выходной соединитель N-типа |
Н91 |
по отдельному заказу |
|
Расположение ВЧ разъема на задней панели |
Н92 |
по отдельному заказу |
|
Комплект ручек |
Н93 |
по отдельному заказу |
|
Комплект для монтажа в стойку |
Н94 |
по отдельному заказу |
|
Жесткий кейс для транспортировки |
Н95 |
по отдельному заказу |
|
Программные опции | ||
|
Функция формирования и загрузки сигналов произвольной формы |
S01 |
по отдельному заказу |
|
Функция формирования ЛМЧ сигналов |
S02 |
по отдельному заказу |
|
Функция формирования широкополосного аддитивного белого Г ауссовского шума |
S03 |
по отдельному заказу |
Сведения о методах измерений
приведены в п.п 3.3 «Основные методы измерения» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
ГОСТ 16863-71 Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки;
ГОСТ 8.322-78 Государственная система обеспечения единства измерений. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц;
МТЛБ.411168.002 ТУ. Генератор сигналов AkmeTech АТ1435. Технические условия.
