Резервуары стальные вертикальные цилиндрические с понтоном РВСп-4950
| Номер в ГРСИ РФ: | 95702-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Резметкон", г.Батайск |
Резервуары стальные вертикальные цилиндрические с понтоном РВСп-4950 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95702-25 | ||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические с понтоном | ||||||||||||
| Модель | РВСп-4950 | ||||||||||||
| Приказы |
№1228 от
19.06.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | e8899129-81a6-da7a-813d-4a69a1ec864d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ОАО "Резметкон", РОССИЯ, 346882, Ростовская обл., г. Батайск, ул. Энгельса, д. 347
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95702-25: Описание типа
2025-95702-25.pdf
Файл устарел
|
Скачать | 384.5 КБ | |
|
95702-25: Методика поверки
2025-mp95702-25.pdf
|
Скачать | 69.4 КБ | |
|
95702-25: Описание типа
2025-95702-25-1.pdf
Файл устарел
|
Скачать | 384.5 КБ | |
|
95702-25: Методика поверки
2025-mp95702-25-1.pdf
|
Скачать | 69.4 КБ | |
|
95702-25: Описание типа
2025-95702-25-2.pdf
|
Скачать | 384.5 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические с понтоном РВСп-4950 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Описание
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра, со стационарной крышей, с понтоном. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также смотровые, монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродукта имеют запорную арматуру, препятствующую самопроизвольному изменению уровня жидкости.
Заводские номера, состоящие из двух арабских цифр, нанесены аэрографическим способом на стенки резервуаров, в доступном для обозрения месте. Способ нанесения заводских номеров на стенках резервуаров обеспечивает возможность прочтения информации и ее сохранность в процессе эксплуатации резервуаров.
Резервуары стальные вертикальные цилиндрические с понтоном РВСп-4950, заводские №№ 44, 45, 46 установлены на территории общества с ограниченной ответственностью «Ильский НПЗ им. А.А. Шамара», по адресу: 353232, Краснодарский край, Северский район, поселок городского типа Ильский, территория 55 - км автодороги Краснодар - Новороссийск.
Пломбирование резервуаров не предусмотрено. Нанесение знака поверки на средства измерений не предусмотрено.
Знак поверки наносится на свидетельство о поверке (при наличии), оформляемое по результатам поверки каждого из резервуаров.

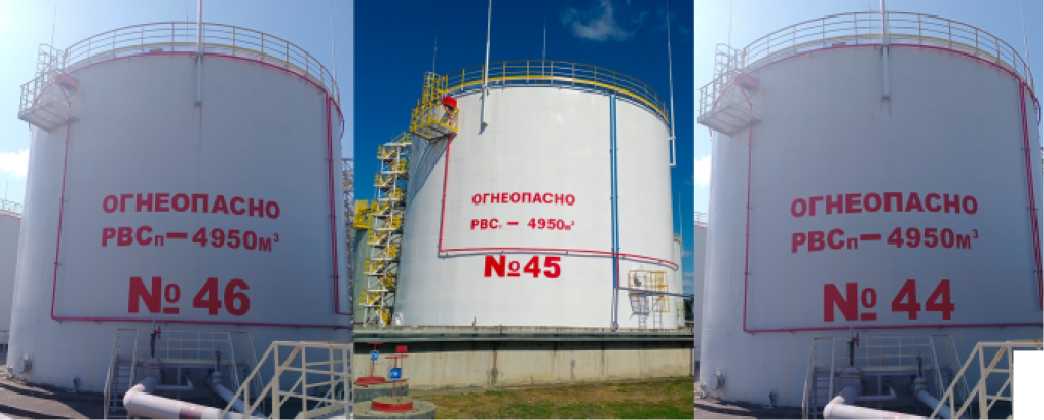

Общий вид резервуаров представлен на рисунке 1.
лмм
Рисунок 1 - общий вид резервуаров стальных вертикальных цилиндрических с понтоном
РВСп-4950, заводские №№ 44, 45, 46
Технические характеристики
|
Таблица 1 - Метрологические ха |
рактеристики | ||
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
44 |
45 |
46 |
|
Номинальная вместимость, м3 |
4950, 0 | ||
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
0,15 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
44 |
45 |
46 |
|
условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -50 до +40 от 84,0 до 106,7 | ||
|
Средний срок службы, лет, не менее |
25 | ||
Знак утверждения типа
наносится на титульный лист паспорта каждого из резервуаров печатным способом.
Комплектность
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический с понтоном |
РВСп - 4950 |
3 шт. |
|
Паспорт на резервуар стальной вертикальный цилиндрический с понтоном |
- |
3 экз. |
Сведения о методах измерений
приведены в п. 1.7 паспорта на каждый из резервуаров.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
