Оборудование измерительное стенда СИАКБ СИАКБ

Назначение

Оборудование измерительное стенда СИАКБ (далее - оборудование или ОИ СИАКБ) предназначено для измерений силы и напряжения постоянного электрического тока, сопротивления постоянному электрическому току, температуры составных частей оборудования и окружающей среды, времени заряда и разряда аккумуляторных батарей (далее - АКБ) и их модулей при испытаниях АКБ для беспилотных летательных аппаратов.

Описание

Принцип действия оборудования основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей передачей данных в модуль управления и формирования отчетов для регистрации, математической обработки, пересчета в единицы физических величин по заданным функциям преобразования, визуализации, хранения результатов измерений и послесеансной обработки.

Конструктивно измерительные каналы (далее - ИК) оборудования состоят из измерительного компонента измерительной системы (далее - ИС), включающего в себя первичные измерительные преобразователи (далее - ПИП), и комплексного компонента ИС, представляющего собой стойку измерительную, а также модуль управления и формирования отчетов. Измерительный и комплексный компоненты ИС являются многоканальными устройствами и соединяются между собой проводными линиями связи (кабелями).

Производство единичное, заводской № 52002447001.

В составе ИК применяются следующие ПИП:

- термопреобразователи сопротивления ДТС, модификации 224-PT100.B.30/1 и 224-PT100.B.30/5 с номинальными статистическими характеристиками по ГОСТ 6651-2009, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 28354-10;

- преобразователи силы тока измерительные ПИТ, модификации 100-У-Б30, 300-У-Б30, 500-У-Б30, рег. № 74910-19.

К комплексному компоненту ИС относятся:

- стойка измерительная, состоящая из блоков согласования сигналов и установки измерительной LTR с модулями измерительными LTR27 и преобразователями измерительными H-27U10, H-27U20, H-27R250, рег. № 78771-20;

- модуль управления и формирования отчетов.

Измерительная информация обрабатывается в установке измерительной LTR и передается в модуль управления и формирования отчетов. В состав модуля управления и формирования отчетов входят: персональный компьютер с операционной системой Microsoft Windows и специализированным программным обеспечением ACTest, принтер.

Внешний вид ОИ СИАКБ приведен на рисунке 1. Информационная табличка с заводским номером в виде цифрового обозначения, а также место нанесения знака утверждения типа представлены на рисунке 2.

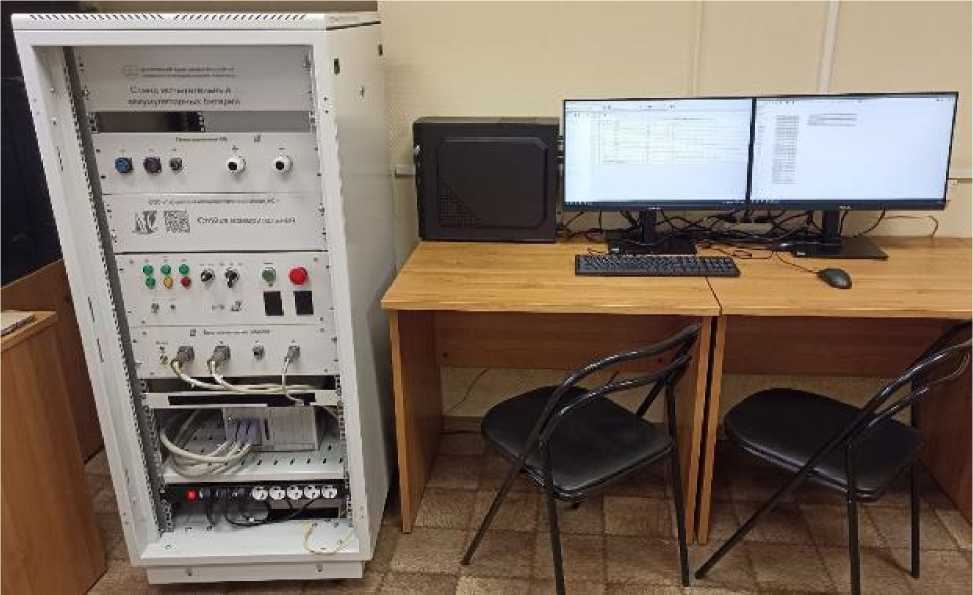

Рисунок 1 - ОИ СИАКБ

Место нанесения знака утверждения типа \

Обор viOKUjruc из нерп гс. J ы н»с стенда СИАКЬ

Заводской номер

Стойка 1Пм№Ритыыая

Л АСУ. 421413 501 200

: 52IJO244W

Рисунок 2 - Информационная табличка с заводским номером, место нанесения знака утверждения типа

Знак поверки на средство измерений не наносится. Пломбирование оборудования не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) ОИ СИАКБ включает общее и функциональное ПО, обеспеченное сертификатом цифровой подписи.

В состав общего ПО входит операционная система Windows 10 Pro и система управления базами данных Microsoft SQL Server 2012.

Функциональное ПО состоит из программного комплекса ACTest.

Метрологически значимой частью ПО являются программные модули ACTest Конфигуратор и ACTest Визуализатор.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Технические характеристики

Метрологические и технические характеристики ОИ СИАКБ приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики ОИ СИАКБ____________________________

Продолжение таблицы 2_________________________________________________________

Таблица 3 - Технические характеристики ОИ СИАКБ

Таблица 4 - Показатели надежности ОИ СИАКБ

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки информационной таблички на стойку измерительную ОИ СИАКБ.

Комплектность

Таблица 5 - Комплектность ОИ СИАКБ

Сведения о методах измерений

приведены в разделе «Использование изделия» Руководства по эксплуатации ЛАСУ.421413.501РЭ.

Нормативные документы

ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
