Модули приема дискретной информации КСД/Д01
| Номер в ГРСИ РФ: | 95731-25 |
|---|---|
| Производитель / заявитель: | АО "Электронные измерительные системы и технологии" (АО "Элистех"), г. Жуковский |
Модули приема дискретной информации КСД/Д01 (далее - модули) предназначены для измерений частоты переменного тока (положительного и отрицательного фронта), периода и длительности импульсов (положительного и отрицательного фронта) с последующим преобразованием полученных значений в цифровой сигнал.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95731-25 | ||||||
| Действует | по 20.06.2030 | ||||||
| Наименование | Модули приема дискретной информации | ||||||
| Модель | КСД/Д01 | ||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | baee28a7-462e-8c77-0a94-8d84a9deee26 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Элистех», РОССИЯ, 140185, Московская обл., г. Жуковский, ул. Амет-Хан Султана, д. 5а, к. 3, помещ. 39
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-012-25 Государственная система обеспечения единства измерений. Модули приема дискретной информации КСД/Д01. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95731-25: Описание типа
2025-95731-25.pdf
Файл устарел
|
Скачать | 318 КБ | |
|
95731-25: Методика поверки
2025-mp95731-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95731-25: Описание типа
2025-95731-25-1.pdf
Файл устарел
|
Скачать | 318 КБ | |
|
95731-25: Методика поверки
2025-mp95731-25-1.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95731-25: Описание типа
2025-95731-25-2.pdf
Файл устарел
|
Скачать | 318 КБ | |
|
95731-25: Методика поверки
2025-mp95731-25-2.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95731-25: Описание типа
2025-95731-25-3.pdf
|
Скачать | 318 КБ | |
|
95731-25: Методика поверки
МП-НИЦЭ-012-25
2025-mp95731-25-3.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Модули приема дискретной информации КСД/Д01 (далее - модули) предназначены для измерений частоты переменного тока (положительного и отрицательного фронта), периода и длительности импульсов (положительного и отрицательного фронта) с последующим преобразованием полученных значений в цифровой сигнал.
Описание
Принцип действия модулей заключается в приеме и измерении дискретных сигналов с последующим преобразованием в цифровой код и последующей передачей сигнала на исполнительные механизмы.
Конструктивно модули выполнены в виде печатной платы. На плате модулей находятся клеммы для присоединения подводящих проводников и кабелей питания.
Модули могут работать автономно, как самостоятельная информационная система с программным обеспечением, или в составе информационных систем.
Заводской номер в виде цифрового кода наносится на лицевую панель модулей методом гравировки.
Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Место нанесения заводского номера

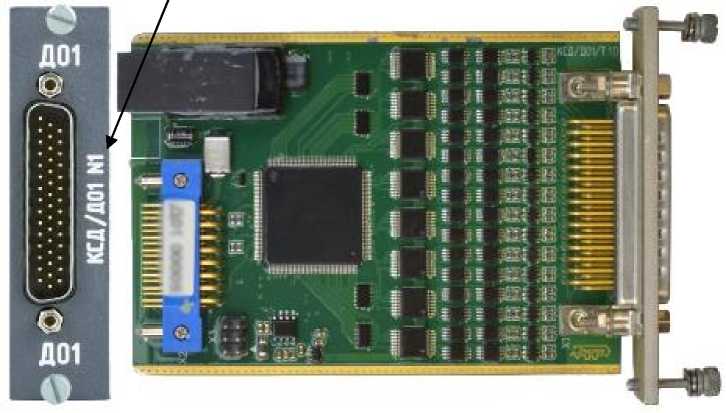

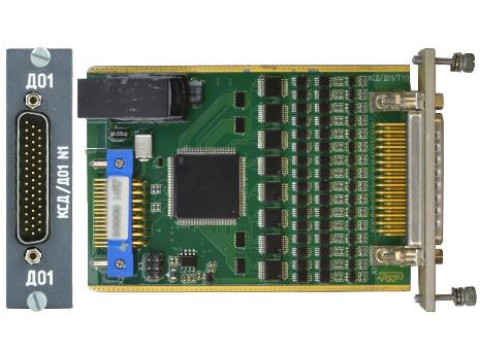

Рисунок 1 - Общий вид модуля с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) модулей состоит из метрологически значимого внешнего ПО.
Внешнее ПО предназначено для наблюдения за процессом измерений и сохранения измеренных данных на жестком диске ПЭВМ с последующей обработкой данных и подготовкой отчетов.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
КСД Принт |
|
Номер версии (идентификационный номер ПО) |
1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты переменного тока (положительного и отрицательного фронта), Г ц |
от 1 до 1-106 |
|
Пределы допускаемой относительной погрешности измерений частоты переменного тока (положительного и отрицательного фронта), %: - от 1 до 100 Гц включ. - св. 100 до 1-106 Гц включ. |
±0,1 ±0,01 |
|
Диапазон измерений периода и длительности импульса (положительного и отрицательного фронта), мкс |
от 1 до 40-106 |
|
Пределы допускаемой абсолютной погрешности измерений периода и длительности импульса (положительного и отрицательного фронта) в диапазоне измерений от 1 мкс до 1 мс включ., мкс |
±0,1 |
|
Пределы допускаемой относительной погрешности измерений периода и длительности импульса (положительного и отрицательного фронта) в диапазоне измерений св. 1 мс до 40 с включ., % |
±0,01 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов в диапазоне напряжения переменного тока от -35 до +35 В, шт. |
16 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре +35 оС, %, не более |
от -50 до +60 98 |
|
Напряжение питания постоянного тока, В |
от 18 до 33 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
20х112х79 |
|
Масса, кг, не более |
0,15 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на модули не предусмотрено.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль приема дискретной информации КСД/Д01 |
РФМГ.468166.001 |
1 шт. |
|
Программное обеспечение |
РФМГ.00001-01 |
1 шт. |
|
Паспорт |
РФМГ.468166.001ПС |
1 экз |
|
Руководство по эксплуатации |
РФМГ.468166.001РЭ |
1 экз.1) |
|
Комплект монтажных частей |
- |
1 шт. 1) |
|
1) - в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 9 «Работа с КСД в режиме регистрации» документа РФМГ.468166.001РЭ «Модули приема дискретной информации. КСД/Д01. Руководство по эксплуатации».
