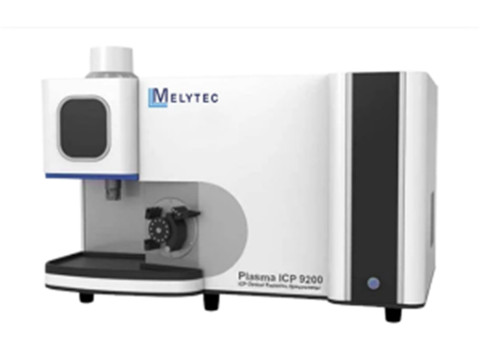

Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec Plasma ICP 9200
| Номер в ГРСИ РФ: | 95739-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "Мелитэк", г. Москва |
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec Plasma ICP 9200 (далее - спектрометры) предназначены для измерений массовой (молярной) концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95739-25 | |||||||||
| Действует | по 26.06.2030 | |||||||||
| Наименование | Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой | |||||||||
| Модель | Melytec Plasma ICP 9200 | |||||||||
| Модификации |
ICP 9200 ICP 9200А |
|||||||||
| Приказы |
№1242 от
26.06.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 70034082-b0a2-4753-bea7-0a288617a3de | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Мелитэк», РОССИЯ, 117342, г. Москва, ул. Обручева, д. 34/63, стр. 2
Поверка
| Методика поверки / информация о поверке |
МП 651-24-036 Государственная система обеспечения единства измерений. Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec Plasma ICP 9200. Методика поверки
(с 26.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95739-25: Описание типа
2025-95739-25.pdf
Файл устарел
|
Скачать | 371.2 КБ | |
|
95739-25: Методика поверки
2025-mp95739-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
95739-25: Описание типа
2025-95739-25-1.pdf
|
Скачать | 371.2 КБ | |
|
95739-25: Методика поверки
МП 651-24-036
2025-mp95739-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec Plasma ICP 9200 (далее - спектрометры) предназначены для измерений массовой (молярной) концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Описание
Принцип действия спектрометров основан на одновременной регистрации спектров определяемых элементов при попадании аэрозоля пробы в индуктивно-связанную плазму, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Спектрометры выпускаются в двух модификациях ICP 9200 и ICP 9200А.
Конструктивно спектрометр состоит из:
- системы ввода пробы, состоящей из распылительной камеры, распылителя, перистальтического насоса с капиллярами для подачи и дренажа пробы;
- источника возбуждения спектра (вертикальная плазменная горелка, индуктор);
- спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца);
- полупроводникового матричного CCD детектора, охлаждаемого Пельтье-элементом;
- системы управления - персонального компьютера (предоставляется по отдельному заказу) с устанавливаемым программным обеспечением.
В спектрометре предусмотрены следующие режимы наблюдения плазмы: аксиальный и радиальный.
Дополнительно спектрометр может быть оснащен автодозатором, рециркулятором-охладителем с замкнутым циклом потока воды, гидридной приставкой, ультразвуковым распылителем, встраиваемой видеокамерой для наблюдения за плазмой. Модификации спектрометров ICP 9200 и ICP 9200А отличаются друг от друга некоторыми техническими характеристики.
Маркировочная табличка с заводским номером, обозначением типа спектрометра расположена на задней панели спектрометра. Заводской номер имеет буквенно-цифровой формат, нанесен типографским способом. Общий вид спектрометров представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

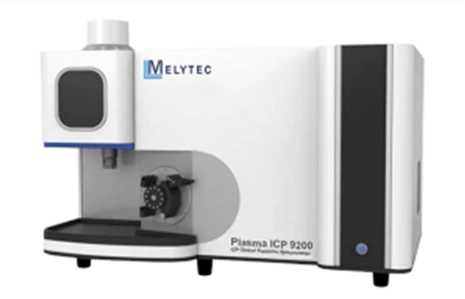

а) модификация ICP 9200

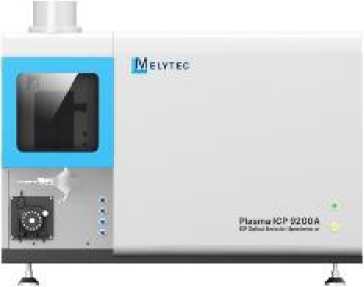

б) модификация ICP 9200А
Рисунок 1 - Общий вид спектрометров
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Программное обеспечение
Спектрометры поставляются со специально разработанным программным обеспечением (далее - ПО) на русском языке, которое управляет работой спектрометра и отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей. ПО ICP Expert управляет работой спектрометра модификации ICP 9200, ПО Melytec iQ управляет работой спектрометра модификации ICP 9200А.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ICP Expert |
Melytec iQ |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.1.0.5 |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения в режиме аксиального обзора, мкг/дм3, не | |
|
более: | |
|
- для Zn (А= 213,856 нм) |
1,6 |
|
- для Cd (Х=214,438 нм) |
0,5 |
|
- для Mn (Х=257,610 нм) |
0,3 |
|
- для Cr (Х=267,716 нм) |
0,8 |
|
- для Mg (Х=285,213 нм) |
0,4 |
|
- для Cu (Х=324,754 нм) |
1,0 |
|
- для Sr (Z 407,771 нм) |
0,2 |
|
- для Ba (Х=455,403 нм) |
0,2 |
|
Предел обнаружения в режиме радиального обзора, мкг/дм3, не | |
|
более: | |
|
- для Zn (А= 213,856 нм) |
7,2 |
|
- для Cd (Х=214,438 нм) |
1,8 |
|
- для Mn (Х=257,610 нм) |
0,8 |
|
- для Cr (Х=267,716 нм) |
3,0 |
|
- для Mg (Х=285,213 нм) |
2,4 |
|
- для Cu (Х=324,754 нм) |
3,4 |
|
- для Sr (0 407,771 нм) |
0,6 |
|
- для Ba (Х=455,403 нм) |
0,5 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
1,0 |
|
Примечание - Пределы обнаружения установлены по критерию 3о | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 160 до 950 |
|
Спектральное разрешение, нм, не более |
0,007 |
|
Габаритные размеры спектрометра, мм, не более | |
|
- модификация ICP 9200 | |
|
- длина |
1060 |
|
- высота |
750 |
|
- ширина |
670 |
|
- модификация ICP 9200A | |
|
- длина |
1100 |
|
- высота |
740 |
|
- ширина |
640 |
|
Масса, кг, не более | |
|
- модификация ICP 9200 |
180 |
|
- модификация ICP 9200A |
150 |
|
Параметры электрического питания: - напряжение питания сети переменным током частотой 50 Гц, В - частота, Гц |
от 198 до 242 50±1 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В-А, не более - модификация ICP 9200 - модификация ICP 9200A |
5500 4500 |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорта типографским способом и на заднюю панель спектрометров в виде самоклеящейся этикетки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1. Спектрометр оптико-эмиссионный с индуктивно-связанной плазмой |
Melytec Plasma ICP 9200 |
1 шт. |
|
2. Руководство по эксплуатации |
- |
1 экз. |
|
3. Паспорт |
26.51.53-001-84197947-2024 ПС |
1 экз. |
Программное обеспечение |
ICP Expert* Melytec iQ |
1 шт. |
|
5. Система ввода проб (распылительная камера с адаптером и распылителем, капилляры для подачи и отвода пробы) |
- |
1 шт. |
|
6. Горелка в комплекте с держателем |
- |
1 шт. |
|
7. Рециркулятор-охладитель с замкнутым циклом потока воды |
- |
1 шт. |
|
8. ПК в комплекте с монитором, клавиатурой, манипулятором «мышь»** |
- |
1 шт. |
|
9. Автодозатор** |
- |
1 шт. |
|
10. Ртутно-гидридная приставка** |
- |
1 шт. |
|
11. Увлажнитель аргона** |
- |
1 шт. |
|
12. Приставка лазерного пробоотбора** |
- |
1 шт. |
|
13. Система ввода проб, содержащих плавиковую кислоту** |
- |
1 шт. |
|
14. Система ввода высокосолевых проб** |
- |
1 шт. |
|
15. Система ввода органических проб** |
- |
1 шт. |
|
16. Система подачи внутреннего стандарта** |
- |
1 шт. |
|
17. Распылительная камера Скотта** |
- |
1 шт. |
|
18. Встраиваемая видеокамера для наблюдения за плазмой** |
- |
1 шт. |
|
* В зависимости от модификации * * По отдельному заказу | ||
Сведения о методах измерений
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53-001-84197947-2024. Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой Melytec Plasma ICP 9200. Технические условия.
