Приборы многофункциональные переносные МПИ-СЦБ 2.0
| Номер в ГРСИ РФ: | 95745-25 |
|---|---|
| Производитель / заявитель: | ООО "Инжиниринг АТ", г. Санкт-Петербург |
Приборы многофункциональные переносные МПИ-СЦБ 2.0 (далее по тексту -приборы) предназначены для измерения, отображения и регистрации постоянного и переменного электрического напряжения, разности и суммы напряжений постоянного и переменного тока двух каналов, силы постоянного и переменного электрического тока, частоты, длительности импульсов и временных интервалов, временных задержек, угла фазового сдвига, при эксплуатации и ремонте устройств сигнализации, централизации и блокировки железнодорожного транспорта, а также устройств автоматики, телемеханики и связи.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95745-25 | ||||||
| Действует | по 26.06.2030 | ||||||
| Наименование | Приборы многофункциональные переносные | ||||||
| Модель | МПИ-СЦБ 2.0 | ||||||
| Приказы |
№1242 от
26.06.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a56663c0-9b9d-d1b4-d82b-339cfdd70a17 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Инжиниринг АТ», РОССИЯ, 195279, г. Санкт-Петербург, вн. тер. г. муниципальный округ Ржевка, ш. Революции, д. 69, лит. А, помещ. 12Н, оф. 102.1
Поверка
| Методика поверки / информация о поверке |
МП 17411-00-00 Государственная система обеспечения единства измерений. Приборы многофункциональные переносные МПИ-СЦБ 2.0. Методика поверки
(с 26.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
4
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95745-25: Описание типа
2025-95745-25.pdf
Файл устарел
|
Скачать | 172.7 КБ | |
|
95745-25: Методика поверки
2025-mp95745-25.pdf
Файл устарел
|
Скачать | 4.8 MБ | |
|
95745-25: Описание типа
2025-95745-25-1.pdf
|
Скачать | 172.7 КБ | |
|
95745-25: Методика поверки
МП 17411-00-00
2025-mp95745-25-1.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Приборы многофункциональные переносные МПИ-СЦБ 2.0 (далее по тексту -приборы) предназначены для измерения, отображения и регистрации постоянного и переменного электрического напряжения, разности и суммы напряжений постоянного и переменного тока двух каналов, силы постоянного и переменного электрического тока, частоты, длительности импульсов и временных интервалов, временных задержек, угла фазового сдвига, при эксплуатации и ремонте устройств сигнализации, централизации и блокировки железнодорожного транспорта, а также устройств автоматики, телемеханики и связи.
Описание
Приборы состоят из модуля преобразования электрических сигналов (далее по тексту -МПЭС), токового измерительного шунта и переносного персонального компьютера (далее по тексту - ПК).
Принцип действия приборов основан на преобразовании измеряемого напряжения в цифровые коды при помощи МПЭС и последующей их обработке с использованием вычислительных возможностей ПК.
МПЭС содержит схему преобразования интерфейса USB, микроконтроллер, три канала аналогово-цифровых преобразователей (АЦП) с гальванической развязкой.
Микроконтроллер МПЭС обеспечивает управление АЦП и считывание цифрового значения напряжения и(или) тока с заданной частотой дискретизации, буферизацию и преобразование считанных цифровых значений, передачу считанных цифровых значений по интерфейсу USB на ПК.
Отображение результатов измерения и управление работой МПЭС производится с ПК.
Питание МПЭС осуществляется непосредственно от цепей питания интерфейса USB. Имеющийся в составе МПЭС узел гальванической развязки обеспечивают полную гальваническую развязку объектов измерения от цепей ПК.
Заводской номер в цифровом формате, обеспечивающий идентификацию приборов, указан на основной и дополнительных маркировочных этикетках методом металлографики, которые располагаются на задней поверхности корпуса МПЭС и измерительного шунта. На основной маркировочной этикетке указываются знак утверждения типа, обозначение и товарный знак предприятия-изготовителя, децимальный номер прибора, дата выпуска, страна изготовления и единый знак обращения продукции на рынке ЕАЭС. Нанесение знака поверки на корпус прибора не предусмотрено. На дополнительных маркировочных этикетках указываются обозначение и товарный знак предприятия-изготовителя, обозначение МПЭС (измерительного шунта) и децимальный номер МПЭС (измерительного шунта).
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, на боковую поверхность корпуса модуля МПЭС наклеивается этикетированная пломба, закрывающая место соединения верхней и нижней панели корпуса.
Внешний вид прибора и место расположения маркировочных этикеток представлены на рисунках 1 и 2, а образцы маркировочных этикеток - на рисунке 3.
Места расположения маркировочных этикеток
Место расположения этикетированной пломбы

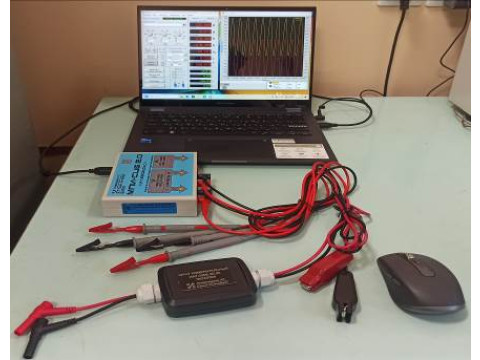

Рисунок 1 - Внешний вид прибора МПИ-СЦБ 2.0 с указанием мест расположения маркировочных этикеток и этикетированной пломбы
Рисунок 2 - Внешний вид задней поверхности МПЭС с указанием мест расположения маркировочных этикеток
а) основная маркировочная этикетка
б) дополнительные маркировочные этикетки

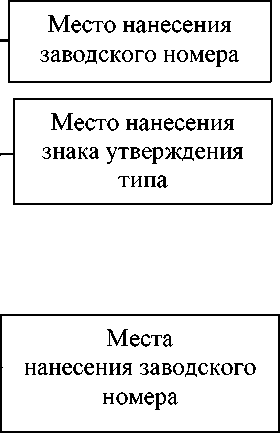

Рисунок 3 - Внешний вид маркировочных этикеток с нанесенным заводским номером и знаком утверждения типа
Программное обеспечение
Программное обеспечение «МПИ СЦБ» (далее по тексту - ПО) предназначено для измерения, отображения и регистрации параметров электрических сигналов, при эксплуатации и ремонте устройств сигнализации, централизации и блокировки (СЦБ) железнодорожного транспорта, а также устройств автоматики телемеханики и связи в полевых и стационарных условиях.
Таблица 1 - Идентификационные данный программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
lvanlys.dll |
|
Номер версии (идентификационный номер) ПО |
15.0.0.1 |
|
Цифровой идентификатор ПО (MD5) |
d986e093b6e9d9a4958ea53d3cc3bb2 |
|
Идентификационное наименование ПО |
MPI SCB.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.8.16.121 |
|
Цифровой идентификатор ПО |
- |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Технические характеристики
Метрологические и технические характеристики приборов представлены в таблицах 2-14.
Таблица 2 - Измерение постоянного электрического напряжения положительной и отрицательной полярности________________________________________________________________________
|
Предел измерений, В |
Диапазон измерений, В |
Пределы допускаемой относительной погрешности, % |
|
4 |
от 0,100 до 4,000 |
Г Г тт ]1 ± 1 + 0,5- vk - 1 L V x 7_ |
|
20 |
от 4,000 до 20,000 | |
|
100 |
от 20,000 до 100,000 | |
|
500 |
от 100,000 до 500,000 | |
|
П р и м е ч а н и я 1 Uk — конечное значение диапазона измерений. 2 Ux — измеряемое значение напряжения. | ||
Таблица 3 - Измерение суммы и разности постоянных электрических напряжений положительной и отрицательной полярности___________________________________________________________
|
Предел измерений каждого канала, В |
Диапазон измерений каждого канала, В |
Пределы допускаемой абсолютной погрешности, В |
|
4 |
от 0,100 до 4,000 |
±f61 - |UX1| + 62 - |Ux2|'J V 100 J |
|
20 |
от 4,000 до 20,000 | |
|
100 |
от 20,000 до 100,000 | |
|
500 |
от 100,000 до 500,000 | |
|
П р и м е ч а н и я 1 61 - предел допускаемой относительной погрешности измерения постоянного электрического напряжения, заданного на канале 1. 2 62 — предел допускаемой относительной погрешности измерения постоянного электрического напряжения, заданного на канале 2. 3 Ux1 — измеряемое значение напряжения на канале 1. 4 Ux2 — измеряемое значение напряжения на канале 2. | ||
Таблица 4 - Измерение переменного электрического напряжения
|
Пределы измерений, В |
Диапазон измерений, В |
Диапазон частот, Г ц |
Пределы допускаемой относительной погрешности, % | ||
|
1 |
2 |
3 |
4 | ||
|
2,8 |
от 0,100 до 2,800 |
от 8 до 20 включ. св. 175 до 5600 включ. |
± |
3 + 0,5-Г Uk-1] _ V Ux /_ | |
|
св. 20 до 175 включ. |
±1 |
2,5 + 0,5-f Uk- -1 V Ux J |
1 _ | ||
|
св. 5600 до 10000 включ. |
±15 | ||||
|
14 70 350 |
от 2,800 до 14,000 от 14,000 до 70,000 от 70,000 до 350,000 |
от 8 до 20 включ. св. 175 до 5600 включ. св. 5600 до 10000 включ. |
± |
3 + 0,5-f Ц- - 1J _ V x /_ | |
|
св. 20 до 175 включ. |
Г ±1 |
2,5 + 0,5-f Uk -1] V Ux J |
1 _ | ||
П р и м е ч а н и я
1 Uk — конечное значение диапазона измерений.
2 Ux — измеряемое значение напряжения.
Таблица 5 - Измерение суммы и разности переменных электрических напряжений частотой от 25 до 100 Гц
|
Предел измерений каждого канала, В |
Диапазон измерений каждого канала, В |
Пределы допускаемой относительной погрешности суммы и разности1) переменных электрических напряжений, % |
|
2,8 |
от 0,100 до 2,800 |
( 61 • UX1 + 62 • UX2 ^ 1 Х1 2 Х2 ”1 100 J |
|
14 |
от 2,800 до 14,000 | |
|
70 |
от 14,000 до 70,000 | |
|
350 |
от 70,000 до 350,000 | |
|
П р и м е ч а н и я 1 61 - предел допускаемой относительной погрешности измерения переменного электрического напряжения, заданного на канале 1. 2 62 — предел допускаемой относительной погрешности измерения переменного электрического напряжения, заданного на канале 2. 3 Ux1 — измеряемое значение напряжения на канале 1. 4 Ux2 — измеряемое значение напряжения на канале 2. 1) Под суммой и разностью понимается геометрическая сумма и разность двух синусоидальных сигналов. | ||
Таблица 6 - Измерение силы постоянного электрического тока
|
Предел измерений, А |
Диапазон измерений, А |
Пределы допускаемой относительной погрешности, % |
|
2 |
от 0,100 до 2,000 |
(т ^ ± 1 + 0,5 • tk - 1 L V x /J |
|
5 |
от 2,000 до 5,000 | |
|
10 |
от 5,000 до 10,000 | |
|
25 |
от 10,000 до 25,000 | |
|
П р и м е ч а н и я 1 1к — конечное значение диапазона измерений. 2 Ix — измеряемое значение силы тока. 3 При измерении силы тока более 10 А время подключения измерительного шунта к источнику тока должно быть не более 10 с, а интервал между измерениями не менее 60 с. | ||
Таблица 7 - Измерение силы переменного электрического тока частотой от 25 до 100 Гц
|
Предел измерений, А |
Диапазон измерений, А |
Пределы допускаемой относительной погрешности, % |
|
1,4 |
от 0,100 до 1,400 |
(т ^ ± 3 + 0,5- Ik - 1 L v±x J] |
|
3,5 |
от 1,400 до 3,500 | |
|
7 |
от 3,500 до 7,000 | |
|
20 |
от 7,000 до 20,000 | |
|
П р и м е ч а н и я 1 1к — конечное значение диапазона измерений. 2 Ix — измеряемое значение силы тока. 3 При измерении силы тока более 10 А время подключения измерительного шунта к источнику тока должно быть не более 10 с, а интервал между измерениями не менее 60 с. | ||
Таблица 8 - Измерение угла фазового сдвига между двумя электрическими напряжениями на частотах 25, 50 ,75 Гц
|
Диапазон измерений, ° |
Пределы допускаемой абсолютной погрешности, ° |
|
от 0 до 360 |
±2 |
Таблица 9 - Измерение частоты
|
Диапазон измерений, Гц |
Пределы допускаемой погрешности, % | |
|
от 0,1 до 10000 |
от 0,100 до 1,000 включ. |
± (1 % Fx + 2 е.м.р.) (абсолютная) |
|
св. 1,000 до 10000,000 включ. |
±1 (относительная) | |
П р и м е ч а н и е - 1 Fx - измеряемое значение частоты.
Таблица 10 - Измерение длительности импульсов и временных интервалов
|
Диапазон измерений |
Пределы допускаемой относительной погрешности, % | |
|
от 0,001 до 10 с |
от 1,000 до 999,999 мс |
±1 |
|
от 1,000000 до 10,000000 с | ||
Таблица 11 - Измерение временных задержек между двумя электрическими напряжениями
|
Диапазон измерений |
Пределы допускаемой относительной погрешности, % | |
|
от 0,001 до 10 с |
от 1,000 до 999,999 мс |
±1,5 |
|
от 1,000000 до 10,000000 с | ||
Таблица 12 - Полосовые и режекторные фильтры
|
Наименование характеристики |
Значение |
|
Полоса пропускания полосовых1) фильтров на фиксированных частотах 25, 50, 75, 175 Гц, Гц |
2,0 ± 0,5 |
|
Полоса пропускания полосовых1) фильтров на фиксированных частотах 420, 480, 580, 720, 780 Гц, Гц |
4 ± 1 24 ± 4 |
|
Полоса пропускания полосовых1) фильтров на фиксированных частотах 4545, 5000, 5555 Гц, Гц |
100 ± 20 |
|
Полоса подавления режекторных2) фильтров на фиксированных частотах 25, 50, 75, 175 Гц, Гц |
2 ± 1 |
|
Полоса подавления режекторных2) фильтров на фиксированных частотах 420, 480, 580, 720, 780, 4545, 5000, 5555 Гц, Гц |
4 ± 2 |
|
Подавление сигнала режекторными фильтрами на частотах 25, 50, 75 Гц, дБ, не менее |
26 |
|
1) Для фильтров типа Баттерворта и Бесселя. 2) Для фильтров типа Баттерворта, Чебышева, Эллиптического и Бесселя. | |
Таблица 13 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при температуре 30 °С, % - атмосферное давление, кПа |
от -20 до +40 90 от 84 до 106 |
|
Активное входное сопротивление каждого канала измерения напряжения, МОм, не менее |
0,5 |
Продолжение таблицы 13
|
Наименование характеристики |
Значение |
|
Сопротивление изоляции между корпусом и входными цепями МПЭС, МОм, не менее |
1,0 |
|
Г абаритные размеры модуля МПЭС, мм, не более |
140х110х35 |
|
Масса модуля МПЭС, кг, не более |
0,5 |
|
Прибор обеспечивает измерение сигналов в кодовых и тональных рельсовых цепях, а также обеспечивает расшифровку кодовых комбинаций «КЖ», «Ж», «З» на частоте, Гц |
25, 50, 75 |
Таблица 14 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Продолжительность непрерывной работы, ч, не более |
24 |
|
Средняя наработка на отказ, ч, не менее |
200000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на основную маркировочную этикетку методом лазерной гравировки, которая располагается на задней поверхности корпуса модуля МПЭС прибора.
Комплектность
Таблица 15 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль преобразования электрических сигналов МПЭС |
ИАТ.5306.20.00 |
1 |
|
Измерительный шунт |
ИАТ.5306.27.00 |
1 |
|
ПК Notebook |
- |
1 |
|
Щуп измерительный черный |
- |
2 |
|
Щуп измерительный красный |
- |
2 |
|
Зажим типа «крокодил» черный |
- |
2 |
|
Зажим типа «крокодил» красный |
- |
2 |
|
Кабель интерфейсный USB |
- |
1 |
|
Руководство по эксплуатации |
ИАТ.5306.00.01 РЭ |
1 |
|
Паспорт |
ИАТ.5306.00.01 ПС |
1 |
|
Портфель транспортировочный |
- |
1 |
Сведения о методах измерений
приведены в документе ИАТ.5306.00.01 РЭ «Прибор многофункциональный переносной МПИ-СЦБ 2.0. Руководство по эксплуатации», раздел 1 «Описание и работа прибора».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока в диапазоне от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 2-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот V10-2 до 10-107 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 32 ЦШ 2064-2024 «Приборы многофункциональные переносные МПИ-СЦБ. Технические условия».
