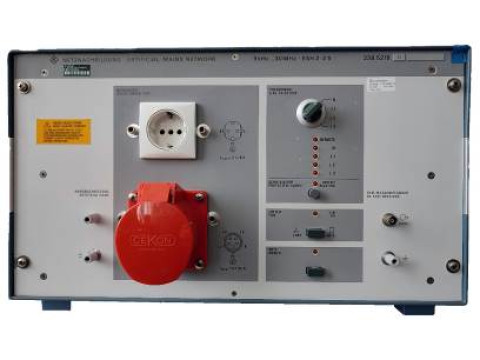

Эквивалент сети ESH2-Z5
| Номер в ГРСИ РФ: | 95749-25 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Эквивалент сети ESH2-Z5 (далее по тексту - эквивалент сети) предназначен для измерений напряжения кондуктивных высокочастотных помех, вносимых испытываемым техническим средством (далее - ИТС) в сеть питания переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95749-25 | ||||||
| Наименование | Эквивалент сети | ||||||
| Модель | ESH2-Z5 | ||||||
| Приказы |
№1242 от
26.06.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 45b37cd4-3f15-9eca-c1cc-3405f0768220 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Rohde & Schwarz GmbH & Co. KG, ГЕРМАНИЯ, Muhldorstrabe 15, Munchen Germany
Поверка
| Методика поверки / информация о поверке |
МП ESH2-Z5 Государственная система обеспечения единства измерений. Эквивалент сети ESH2-Z5. Методика поверки
(с 26.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95749-25: Описание типа
2025-95749-25.pdf
Файл устарел
|
Скачать | 139.6 КБ | |
|
95749-25: Методика поверки
2025-mp95749-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95749-25: Описание типа
2025-95749-25-1.pdf
|
Скачать | 139.6 КБ | |
|
95749-25: Методика поверки
МП ESH2-Z5
2025-mp95749-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Эквивалент сети ESH2-Z5 (далее по тексту - эквивалент сети) предназначен для измерений напряжения кондуктивных высокочастотных помех, вносимых испытываемым техническим средством (далее - ИТС) в сеть питания переменного тока.
Описание
Принцип работы эквивалента сети основан на выделении высокочастотной помехи, создаваемой ИТС в промышленных сетях питания, с помощью пассивного RLC-фильтра высоких частот и подавлении при этом сигнала промышленной частоты.
Кроме того, в эквиваленте сети установлен пассивный RLC-фильтр низкой частоты, который выполняет следующие функции:
- обеспечивает фильтрацию высокочастотных помех, имеющихся в промышленной сети питания;
- формирует нормированное, в соответствии с ГОСТ 30805.16.1.2-2013, входное сопротивление для сигнала высокочастотной помехи, создаваемой ИТС.
Таким образом, фильтр низкой частоты обеспечивает единство условий измерения сигнала помехи, создаваемой ИТС.
Измерительный канал эквивалента сети представляет собой фильтр низкой частоты, вход которого подключен к промышленной сети, а к его выходу - ИТС и фильтр высоких частот. К выходу фильтра высоких частот подключают измерительный приемник (анализатор спектра, селективный вольтметр). Коэффициент калибровки эквивалента сети является коэффициентом передачи фильтра высоких частот.
Конструктивно эквивалент сети выполнен в виде моноблока с расмещенными в корпусе четырьмя одинаковыми измерительными каналами для фаз сети L1, L2, L3 и нейтральной N для возможности измерения напряжения помех от устройств, требующих трехфазного питания. Также эквивалент сети оборудован размещённым внутри корпуса элементом RC для подключения эквивалента руки. Управление работой эквивалента сети осуществляется как в ручном режиме при помощи переключателя управления, расположенного на лицевой панели, так и дистанционно с использованием сигналов TTL уровня.
Общий вид эквивалента сети (зав. № 100179), места пломбировки
от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1, 2, 3. Заводской № 100179, идентифицирующий эквивалент сети, нанесен на информационную табличку наклейкой, размещаемой на передней панели.

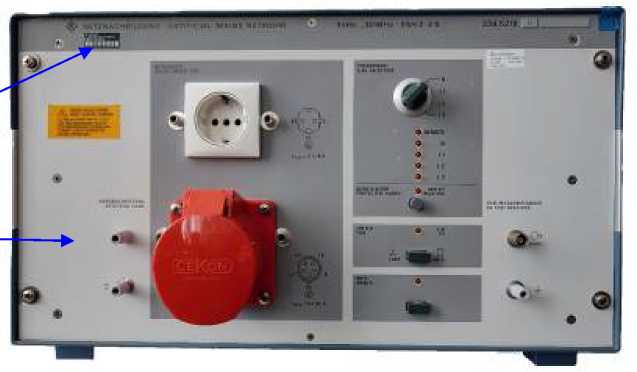

место нанесения заводского номера
место нанесения знака поверки
Рисунок 1 - Внешний вид эквивалента сети (вид спереди)

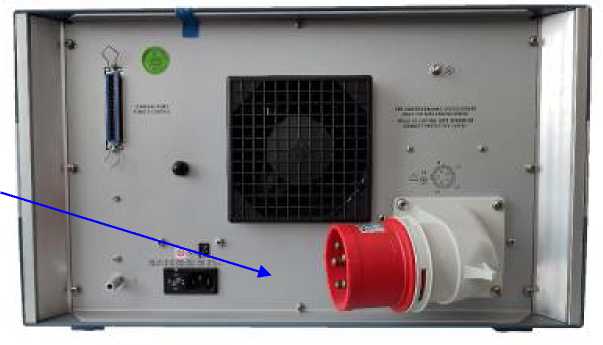

место знака утверждения типа

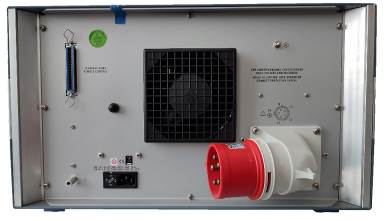

Рисунок 2 - Внешний вид эквивалента сети (вид сзади)

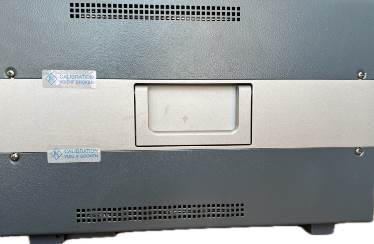

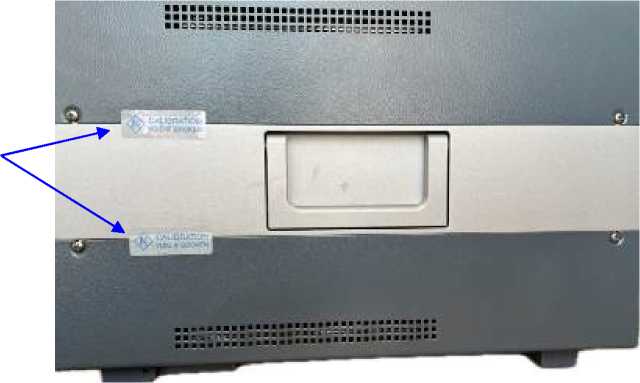

места пломбировки
Рисунок 3 - Схема пломбировки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,009 до 30,000 |
|
Коэффициент калибровки, дБ |
от 0 до 2 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
±2 |
Таблица 2 - Значения аргумента и модуля полного входного сопротивления
|
Частота, МГц |
Модуль полного входного сопротивления, Ом |
Пределы допускаемых значений модуля полного входного сопротивления, Ом, (±20%) |
Аргумент полного входного сопротивления, град |
Пределы допускаемых значений аргумента полного входного сопротивления, град., (±11,5°) |
|
0,009 |
5,22 |
от 4,176 до 6,264 |
26,55 |
от 15,05 до 38,05 |
|
0,010 |
5,36 |
от 4,288 до 6,432 |
37,00 |
от 25,50 до 48,50 |
|
0,015 |
6,22 |
от 4,976 до 7,464 |
38,41 |
от 26,91 до 49,91 |
|
0,020 |
7,25 |
от 5,800 до 8,700 |
44,97 |
от 33,47 до 56,47 |
|
0,030 |
9,56 |
от 7,648 до 11,472 |
52,33 |
от 40,83 до 63,83 |
|
0,050 |
14,41 |
от 11,528 до 17,292 |
56,40 |
от 44,90 до 67,90 |
|
0,070 |
19,04 |
от 15,232 до 22,848 |
55,40 |
от 43,90 до 66,90 |
|
0,080 |
21,19 |
от 16,952 до 25,428 |
54,19 |
от 42,69 до 65,69 |
|
0,100 |
25,11 |
от 20,088 до 30,132 |
51,22 |
от 39,72 до 62,72 |
|
0,200 |
39,12 |
от 31,296 до 46,944 |
38,51 |
от 27,01 до 50,01 |
|
0,500 |
47,65 |
от 38,120 до 57,180 |
17,66 |
от 6,16 до 29,16 |
|
0,700 |
48,76 |
от 39,008 до 58,512 |
12,81 |
от 1,31 до 24,31 |
|
0,800 |
49,00 |
от 39,200 до 58,800 |
11,30 |
от -0,30 до +22,80 |
|
1,000 |
49,38 |
от 39,504 до 59,256 |
9,04 |
от -2,46 до +20,54 |
|
2,000 |
49,93 |
от 39,944 до 59,916 |
4,55 |
от -6,95 до +16,05 |
|
3,000 |
50,00 |
от 40,000 до 60,000 |
3,04 |
от -8,46 до +14,54 |
|
5,000 |
50,00 |
от 40,000 до 60,000 |
1,82 |
от -9,68 до +13,32 |
|
7,000 |
50,00 |
от 40,000 до 60,000 |
1,30 |
от -10,20 до +12,80 |
|
10,000 |
50,00 |
от 40,000 до 60,000 |
0,91 |
от -10,59 до +12,41 |
|
20,000 |
50,00 |
от 40,000 до 60,000 |
0,46 |
от -11,04 до +11,96 |
|
30,000 |
50,00 |
от 40,000 до 60,000 |
0,30 |
от -11,20 до +11,80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
603 х 494 х 294 |
|
Масса, кг, не более |
26 |
|
Параметры электропитания: - напряжение переменного тока, В - частота, Г ц |
230±23 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПА |
от +15 до +25 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели эквивалента в средней части методом наклейки в соответствии с рисунком 2.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Эквивалент сети (зав. № 100179) |
ESH2-Z5 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в части 3 «Использование по назначению» документа «Эквивалент сети ESH2-Z5. Руководство по эксплуатации».
Нормативные документы
ГОСТ 30805.16.1.2-2013. «Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Документация предприятия-изготовителя.
