Анализаторы сигналов и спектра СК4-МАХ4
| Номер в ГРСИ РФ: | 95750-25 |
|---|---|
| Производитель / заявитель: | ФГУП "НПП "ГАММА", г. Москва |
Анализаторы сигналов и спектра СК4-МАХ4 (далее - анализаторы) предназначены для исследования и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов, а также параметров их спектра.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95750-25 | ||||||
| Действует | по 20.06.2030 | ||||||
| Наименование | Анализаторы сигналов и спектра | ||||||
| Модель | СК4-МАХ4 | ||||||
| Модификации |
БЮЛИ.411168.017 БЮЛИ.411168.017-01 БЮЛИ.411168.017-02 |
||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 29392828-5b1e-1c9f-a75c-d660532b8996 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП «НПП «Гамма», РОССИЯ, 119421, г. Москва, ул. Новаторов, д. 40, к. 1
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0002-2025 МП Государственная система обеспечения единства измерений. Анализаторы игналов и спектра CK4-MAX4. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95750-25: Описание типа
2025-95750-25.pdf
Файл устарел
|
Скачать | 685.4 КБ | |
|
95750-25: Методика поверки
2025-mp95750-25.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
95750-25: Описание типа
2025-95750-25-1.pdf
Файл устарел
|
Скачать | 685.4 КБ | |
|
95750-25: Методика поверки
2025-mp95750-25-1.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
95750-25: Описание типа
2025-95750-25-2.pdf
Файл устарел
|
Скачать | 685.4 КБ | |
|
95750-25: Методика поверки
2025-mp95750-25-2.pdf
Файл устарел
|
Скачать | 5 MБ | |
|
95750-25: Описание типа
2025-95750-25-3.pdf
|
Скачать | 685.4 КБ | |
|
95750-25: Методика поверки
РВНЕ.0002-2025 МП
2025-mp95750-25-3.pdf
|
Скачать | 5 MБ |
Описание типа
Назначение
Анализаторы сигналов и спектра СК4-МАХ4 (далее - анализаторы) предназначены для исследования и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов, а также параметров их спектра.
Описание
По принципу действия анализаторы являются анализаторами спектра последовательно-параллельного типа. Анализаторы представляют собой автоматически перестраиваемые супергетеродинные приемники, которые производят предварительную фильтрацию и усиление входного радиосигнала, его перенос на промежуточную частоту (далее - ПЧ), фильтрацию на ПЧ, детектирование, аналого-цифровое преобразование, цифровую сигнальную обработку и последующее отображение амплитуд спектральных компонент в зависимости от частоты в виде спектрограмм на экране с одиночной/многократной разверткой, а также, в зависимости от установленной опции, вычисление и отображение характеристик радиосигналов с различными типами модуляции. В низкочастотной области предусмотрена непосредственная подача сигнала на аналогово-цифровой преобразователь. В высокочастотной области подавление зеркального канала приема осуществляется с помощью фильтров преселектора с возможностью их отключения для анализа сверхширокополосных сигналов. В составе анализаторов имеются фильтры ПЧ для проведения измерений по электромагнитной совместимости.
Конструктивно анализаторы выполнены в виде переносного моноблока в металлическом корпусе, предназначенном для установки в стойку по ГОСТ 28601.2-90 и имеют модульную высоту 4U согласно ГОСТ 28601.1-90. На передней панели анализаторов расположены коаксиальные соединители входных и выходных СВЧ-разъемов, органы управления и жидкокристаллический цветной сенсорный дисплей. На задней стороне расположены коаксиальные соединители входа и выхода сигналов опорных частот, входов и выходов синхронизации, выходов сигналов ПЧ, разъёмы цифровых интерфейсов. Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели и/или сенсорного ввода; результаты измерений выводятся на один или несколько экранов дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсу LAN и IEEE-488 с использованием SCPI-команд стандарта IEEE/IEC 60488-2.
Анализаторы выпускаются в исполнениях БЮЛИ.411168.017, БЮЛИ.411168.017-01, БЮЛИ.411168.017-02, отличающихся метрологическими и техническими характеристиками.
Анализаторы могут быть оснащены дополнительными аппаратно-программными и/или программными опциями, указанными в таблице 1.
Таблица 1 - Дополнительные опции анализатора
|
Код опции |
Тип опции |
Функциональное назначение |
|
МАХ4-А1 |
аппаратнопрограммная |
Встроенный отключаемый разделительный конденсатор на входе анализатора, позволяющий защитить его входные цепи от постоянного напряжения |
|
МАХ4-А2 |
аппаратнопрограммная |
Встроенный отключаемый предусилитель для улучшения чувствительности анализаторов |
|
МАХ4-А3 |
аппаратнопрограммная |
Входной аттенюатор с шагом ослабления 5 дБ |
|
МАХ4-А4 |
аппаратнопрограммная |
Следящий генератор. Опция измерения модуля коэффициента передачи устройств |
|
МАХ4-А5 |
аппаратнопрограммная |
Встроенный диплексер для возможности работы с внешними смесителями |
|
МАХ4-А6 |
аппаратнопрограммная |
Удаленное управление по IEEE-488 |
|
МАХ4-А7 |
аппаратнопрограммная |
Возможность передачи отсчетов измеряемых сигналов по каналу USB 3.0 для записи на внешнее хранилище данных |
|
МАХ4-А8 |
аппаратнопрограммная |
Извлекаемый жесткий диск для записи отсчетов измеряемых сигналов емкостью 2 ТБ |
|
МАХ4-Б40 |
аппаратнопрограммная |
Максимальная ширина полосы анализа сигналов в режиме реального времени 40 МГ ц |
|
МАХ4-В80 |
аппаратнопрограммная |
Максимальная ширина полосы анализа сигналов в режиме реального времени 80 МГц |
|
МАХ4-Б120 |
аппаратнопрограммная |
Максимальная ширина полосы анализа сигналов в режиме реального времени 120 МГц |
|
МАХ4-Б160 |
аппаратнопрограммная |
Максимальная ширина полосы анализа сигналов в режиме реального времени 160 МГц |
|
МАХ4-Р7 |
программная |
Опция демодуляции сигналов с аналоговыми видами модуляции |
|
МАХ4-Р1О |
программная |
Опция для работы в режиме реального времени |
|
МАХ4-Р2О |
программная |
Опция измерения параметров импульсных сигналов |
|
МАХ4-РЗО |
программная |
Опция измерения модуля коэффициента шума устройств |
|
МАХ4-Р4О |
программная |
Опция измерения спектральной плотности мощности фазового шума источников сигнала |
|
МАХ4-Р54 |
аппаратнопрограммная |
Опция измерительного приемника для оценки ЭМС |
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид анализаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -нанесение знака поверки.
Цветовая гамма корпуса анализаторов может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения знака утверждения типа

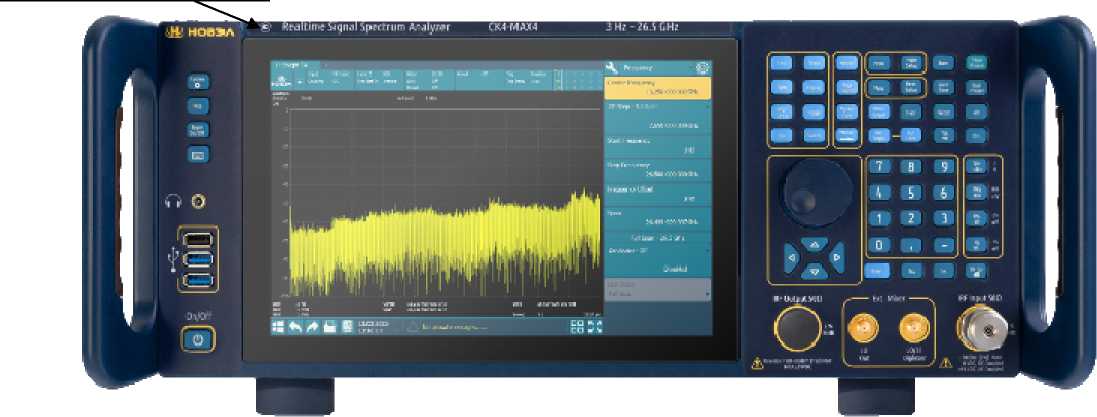

а) общий вид анализаторов с указанием места нанесения знака утверждения типа
Место нанесения
заводского номера
Место нанесения знака поверки
P:*Ef А
.1 .К
■ “ чйи мы
б) место нанесения заводского номера и знака поверки
Рисунок 1 - Общий вид анализаторов с указанием места нанесения знака поверки, места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов состоит из встроенного ПО, которое управляет аппаратной частью, обрабатывает измерительную информацию, обрабатывает поступающие SCPI-команды и выдает результат их исполнения, обеспечивает отображение информации на дисплее.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО анализаторов приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Встроенное программное обеспечение СК4-МАХ4 БЮЛИ.00140-01 |
|
Номер версии (идентификационный номер ПО) |
1.Х.Х.Х1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - принимает значения от 0 до 99. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот: - для исполнения БЮЛИ.411168.017 |
от 3 Гц до 26,5 ГГц |
|
- для исполнения БЮЛИ.411168.017-01 |
от 3 Гц до 13,6 ГГц |
|
- для исполнения БЮЛИ.411168.017-02 |
от 3 Гц до 8,4 ГГц |
|
Пределы допускаемой относительной погрешности |
±5,0Л0’8 |
|
воспроизведения частоты опорного генератора (Sref Out) | |
|
Пределы допускаемой абсолютной погрешности |
±(Sref Outfc,+1 -10-3-ПО+ |
|
измерений частоты входного синусоидального сигнала, Г ц |
5-10-2-ППРФ+1 Гц+0,5-ПО/(КТ-1))1) |
|
Средний отображаемый уровень собственных шумов в полосе 1 Гц, выключенном предусилителе, выключенном обходе преселектора на частотах, дБ (1 мВт), не более: - от 100 Гц до 9 кГц включ. |
-141 |
|
- св. 9 кГц до 100 кГц включ. |
-143 |
|
- св. 100 кГц до 80 МГц включ. |
-151 |
|
- св. 80 МГц до 1 ГГц включ. |
-149 |
|
- св. 1 до 3,6 ГГц включ. |
-146 |
|
- св. 3,6 до 8,4 ГГц включ. |
-150 |
|
- св. 8,4 до 13,6 ГГц включ. (для исполнений БЮЛИ.411168.017 и БЮЛИ.411168.017-01) |
-146 |
|
- св. 13,6 до 26,5 ГГц включ. (для исполнения БЮЛИ.411168.017) |
-143 |
|
Наименование характеристики |
Значение |
|
Средний отображаемый уровень собственных шумов в полосе 1 Гц, выключенном предусилителе, включенном обходе преселектора на частотах, дБ (1 мВт), не более: - от 100 Гц до 9 кГц включ. - св. 9 кГц до 100 кГц включ. - св. 100 кГц до 80 МГц включ. - св. 80 МГц до 1 ГГц включ. - св. 1 до 3,6 ГГц включ. - св. 3,6 до 8,4 ГГц включ. - св. 8,4 до 13,6 ГГц включ. (для исполнений БЮЛИ.411168.017 и БЮЛИ.411168.017-01) - св. 13,6 до 26,5 ГГц включ. (для исполнения БЮЛИ.411168.017) |
не нормируется не нормируется не нормируется -152 -155 -156 -153 -147 |
|
Средний отображаемый уровень собственных шумов в полосе 1 Гц, включенном предусилителе, выключенном обходе преселектора на частотах, дБ (1 мВт), не более: - от 100 Гц до 9 кГц включ. - св. 9 кГц до 100 кГц включ. - св. 100 кГц до 80 МГц включ. - св. 80 МГц до 1 ГГц включ. - св. 1 до 3,6 ГГц включ. - св. 3,6 до 8,4 ГГц включ. - св. 8,4 до 13,6 ГГц включ. (для исполнений БЮЛИ.411168.017 и БЮЛИ.411168.017-01) - св. 13,6 до 26,5 ГГц включ. (для исполнения БЮЛИ.411168.017) |
не нормируется -150 -140 -168 -168 -168 -168 -164 |
|
Средний отображаемый уровень собственных шумов в полосе 1 Гц, включенном предусилителе, включенном обходе преселектора на частотах, дБ (1 мВт), не более: - от 100 Гц до 9 кГц включ. - св. 9 кГц до 100 кГц включ. - св.100 кГц до 80 МГц включ. - св. 80 МГц до 1 ГГц включ. - св. 1 до 3,6 ГГц включ. - св. 3,6 до 8,4 ГГц включ. - св. 8,4 до 13,6 ГГц включ. (для исполнений БЮЛИ.411168.017 и БЮЛИ.411168.017-01) - св. 13,6 до 26,5 ГГц включ. (для исполнения БЮЛИ.411168.017) |
не нормируется не нормируется не нормируется -165 -168 -167 -168 -160 |
|
Пределы допускаемой относительной погрешности установки номинальных значений полос пропускания по уровню минус 3 дБ |
±5 % для полос пропускания от 1 Гц до 10 МГц |
|
Максимальный уровень измеряемой мощности, дБ (1 мВт) |
30 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности синусоидального сигнала в диапазоне частот от 100 МГ ц до 10 ГГ ц в диапазоне мощностей от минус 80 до плюс 20 дБ (1 мВт), дБ (1 мВт) |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений мощности при ослаблении входного аттенюатора 10 дБ, в диапазоне мощностей входного сигнала от минус 20 до минус 10 дБ (1 мВт), дБ: - на опорной частоте 100 МГц - в частотном диапазоне от 100 Гц до 26,5/13,6/8,4 ГГц - в частотном диапазоне от 80 МГц до 26,5/13,6/8,4 ГГц с включенным предусилителем (при наличии опции МАХ4-А2) в диапазоне мощностей от минус 70 до минус 45 дБ (1 мВт) |
±(0,3) ±(0,3 + неравномерность АЧХ) ±(0,4 + неравномерность АЧХ) |
|
Пределы допускаемой абсолютной погрешности измерений мощности на опорной частоте 100 МГц при выключенном предусилителе (при наличии опции МАХ4-А2) при изменении ослабления входного аттенюатора, дБ: - от 0 до 20 дБ включ. - св. 20 до 70 дБ включ. |
±0,14 ±0,20 |
|
Неравномерность амплитудно-частотной характеристики относительно опорной частоты 100 МГц при ослаблении входного аттенюатора 10 дБ, выключенном/включенном предусилителе (при наличии опции МАХ4-А2) на частотах, дБ: - от 100 Гц до 80 МГц включ. (при выключенном предусилителе и в полосе пропускания 1 кГц) - св. 80 МГц до 3,6 ГГц включ. - св. 3,6 до 8,4 ГГц включ. - св. 8,4 до 10 ГГц включ. (для исполнений БЮЛИ.411168.017 и БЮЛИ.411168.017-01) - св. 10 до 13,6 ГГц включ. (для исполнений БЮЛИ.411168.017 и БЮЛИ.411168.017-01) - св. 13,6 до 26,5 ГГц включ. (для исполнения БЮЛИ.411168.017) |
±0,5 ±0,4 ±0,5 ±0,5 ±0,8 ±1,5 |
|
Относительная спектральная плотность мощности фазовых шумов для частоты несущей 100 МГц при отстройке 1 кГц, дБн/Гц 2), не более |
-121 |
|
Относительная спектральная плотность мощности фазовых шумов для частоты несущей 1 ГГц при отстройке от несущей, дБн/Гц, не более: - 1 кГц - 10 кГц - 100 кГц - 1 МГц - 10 МГц |
-116 -124 -125 -125 -130 |
|
Наименование характеристики |
Значение |
|
Относительный уровень помех, обусловленный интермодуляционными искажениями третьего порядка, при ослаблении входного аттенюатора 10 дБ, выключенном предусилителе (при наличии опции МАХ4-А2) и выключенном обходе преселектора (уровень двухтонального сигнала минус 25 дБ (1 мВт), разность частот 1 МГц), дБн 3), не более |
-83 |
|
Уровень подавления каналов приёма комбинационных частот и прочих выбросах при выключенном обходе преселектора на частотах, дБ, не менее: - от 9 кГц до 100 МГц включ. - св. 100 МГц до 3,6 ГГц включ. - св. 3,6 до 8,4 ГГц включ. - св. 8,4 до 26,5 ГГц включ. |
85 87 75 70 |
|
КСВН входа при ослаблении входного аттенюатора 10 дБ, выключенном предусилителе (при наличии опции МАХ4-А2) и отсутствии опции МАХ4-А1, не более: - на частотах до 13,6 ГГц - на частотах свыше 13,6 ГГц |
1,5 1,8 |
|
1) Где 6ref Out - относительная погрешность частоты опорного генератора; fc - частота измеряемого сигнала (Гц); ПО - ширина полосы обзора (Гц); ППРФ - текущее значение ширины полосы пропускания разрешающего фильтра полосы пропускания (Гц); КТ - число точек отображения. 2) Где дБн/Гц - децибел по отношению к мощности несущей в полосе 1 Гц. 3) Где дБн - децибел по отношению к мощности несущей. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение электропитания от сети переменного тока частотой 50 Гц, удовлетворяющего нормам качества, установленным ГОСТ 32144-2013, В |
220 |
|
Время установления рабочего режима, ч, не более |
0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
16 |
|
Потребляемая мощность, В А, не более |
550 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
199х664х472 |
|
Масса, кг, не более |
22,5 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, %, не более |
от +5 до +40 90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
25000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на корпус анализатора любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор сигналов и спектра СК4-МАХ-4 в составе: |
БЮЛИ.411168.017 |
1 шт. |
|
Анализатор сигналов и спектра |
БЮЛИ.411168.018 |
1 шт. |
|
Комплект монтажных частей |
БЮЛИ.464951.001 |
1 комплект |
|
Комплект запасных частей |
БЮЛИ.464953.001 |
1 комплект |
|
Руководство по эксплуатации |
БЮЛИ.411168.017 РЭ |
1 шт. |
|
Формуляр |
БЮЛИ.411168.017 ФО |
1 шт. |
|
Упаковка |
БЮЛИ.323229.001 |
1 шт. |
|
Анализатор сигналов и спектра СК4-МАХ-4 в составе: |
БЮЛИ.411168.017-01 |
1 шт. |
|
Анализатор сигналов и спектра |
БЮЛИ.411168.018-01 |
1 шт. |
|
Комплект монтажных частей |
БЮЛИ.464951.001 |
1 комплект |
|
Комплект запасных частей |
БЮЛИ.464953.001 |
1 комплект |
|
Руководство по эксплуатации |
БЮЛИ.411168.017 РЭ |
1 шт. |
|
Формуляр |
БЮЛИ.411168.017 ФО |
1 шт. |
|
Упаковка |
БЮЛИ.323229.001 |
1 шт. |
|
Анализатор сигналов и спектра СК4-МАХ-4 в составе: |
БЮЛИ.411168.017-02 |
1 шт. |
|
Анализатор сигналов и спектра |
БЮЛИ.411168.018-02 |
1 шт. |
|
Комплект монтажных частей |
БЮЛИ.464951.001 |
1 комплект |
|
Комплект запасных частей |
БЮЛИ.464953.001 |
1 комплект |
|
Руководство по эксплуатации |
БЮЛИ.411168.017 РЭ |
1 шт. |
|
Формуляр |
БЮЛИ.411168.017 ФО |
1 шт. |
|
Упаковка |
БЮЛИ.323229.001 |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации БЮЛИ.411168.017 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
БЮЛИ.411168.017 ТУ «Анализаторы сигналов и спектра СК4-МАХ4. Технические условия».
