Преобразователи одноканальные с дисплеем 3-9900-1P
| Номер в ГРСИ РФ: | 95771-25 |
|---|---|
| Производитель / заявитель: | Фирма "Georg Fisher Signet, Inc.", США |
Преобразователи одноканальные с дисплеем 3-9900-1P (далее - преобразователи) предназначены для измерений входных сигналов частоты и электрического сопротивления постоянного тока, поступающих от первичных преобразователей, и преобразования их в сигнал силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95771-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи одноканальные с дисплеем | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | 3-9900-1P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1325 от
02.07.2025
— Об утверждении типов средств измерений
№1384 от
08.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 37623a87-af2f-d1e5-2862-648e6a1ffd49 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Georg Fisher Signet LLC, СОЕДИНЕННЫЕ ШТАТЫ, 3401 Irwindale, CA, 5462 North Irwindale Avenue 91706, Irwindale
Поверка
| Методика поверки / информация о поверке |
МП-661-2025 Государственная система обеспечения единства измерений. Преобразователи одноканальные с дисплеем 3-9900-1P. Методика поверки
(с 02.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 48 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95771-25: Описание типа
2025-95771-25.pdf
|
Скачать | 216 КБ | |
|
95771-25: Методика поверки
МП-661-2025
2025-mp95771-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Преобразователи одноканальные с дисплеем 3-9900-1P (далее - преобразователи) предназначены для измерений входных сигналов частоты и электрического сопротивления постоянного тока, поступающих от первичных преобразователей, и преобразования их в сигнал силы постоянного электрического тока.
Описание
Принцип действия преобразователей основан на измерении входных сигналов частоты и электрического сопротивления постоянного тока, пропорциональных измеряемой физической величине, и преобразовании их в сигнал силы постоянного электрического тока, отображении результатов измерений на дисплее преобразователей и передачи информации во внешние информационные системы.
При измерении электрического сопротивления постоянного тока входной сигнал поступает через модуль 3-9900.394, входящий в состав преобразователей. Общий вид приведен на рисунке 2.
Преобразователи имеют на лицевой панели 4 кнопки управления.
К данному типу средства измерений относятся преобразователи c серийными номерами
62311101353,
62311071541,
62311071550,
62311101350,
62311071573,
62311101377,
62311100438,
62311101370,
62311071441,
62311071532,
62311101359,
62311101356,
62311071534,
62311071535,
62311101373,
62311071549,
62311100446,
62311101371,
62311071537,
62311071587,
62311100395,
62311101363,
62311071583,
62311100487,
62311101382,
62311071533,
62311071397,
62311071591,
62311071460,
62311100450,
62311100439,
62311101375,
62311071408,
62311100449,
62311100447,
62311071567
62311071410
62311101366
62311101364
62311071542
62311071560
62311100434
62311071540, 62311100443, 62311100423, 62311100431, 62311100442, 62311100432.
Конструкция преобразователей и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на преобразователи.
Пломбирование не предусмотрено.

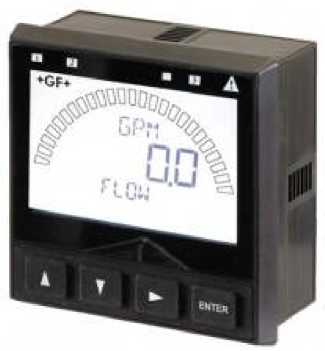

Рисунок 1 - Общий вид преобразователя

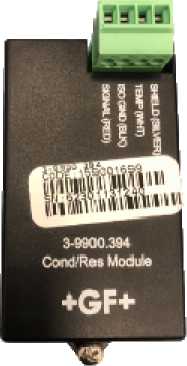

Рисунок 2 - Общий вид модуля 3-9900.394
Серийный номер преобразователя, состоящий из арабских цифр, нанесен типографским методом в виде наклейки на корпусе преобразователя с указанием его обозначения (показано стрелкой). Маркировка преобразователя приведена на рисунке 3.
Место нанесения серийного номера
Рисунок 3 - Маркировка преобразователя
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое установлено (прошито) в памяти преобразователей при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО предназначено для преобразования, обработки, передачи и отображения измерительной информации.
Метрологические характеристики преобразователей нормированы с учетом ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
А9900 |
|
Номер версии (идентификационный номер) ПО |
21 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений входных сигналов частоты, Гц1) |
от 0,5 до 1500,0 |
|
Диапазон измерений входных сигналов электрического сопротивления постоянного тока, МОм1) |
от 0,001 до 3,000 |
|
Выходной сигнал силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности измерений входных сигналов частоты, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений входных сигналов электрического сопротивления постоянного тока, % |
±2 |
|
1) Указан общий диапазон измерений. Фактический диапазон измерений указан в паспорте преобразователя. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,8 до 35,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа |
от -10 до +70 95 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь одноканальный с дисплеем 3-9900-1P |
_ |
1 |
|
Руководство по эксплуатации |
26.51.52-003-2024 РЭ |
1 |
|
Паспорт |
26.51.52-003-2024 ПС |
1 |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации 26.51.52-003-2024 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
