Тестеры автоматических сфигмоманометров ТАСМ-3
| Номер в ГРСИ РФ: | 95779-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "НПП "Пульс", Московская обл., г. Подольск |
Тестеры автоматических сфигмоманометров ТАСМ-3 (далее - ТАСМ-3), предназначены для:
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95779-25 | ||||||||||||
| Действует | по 02.07.2030 | ||||||||||||
| Наименование | Тестеры автоматических сфигмоманометров | ||||||||||||
| Модель | ТАСМ-3 | ||||||||||||
| Модификации |
ТАСМ-3А ТАСМ-3Б ТАСМ-3В |
||||||||||||
| Приказы |
№1325 от
02.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b3e800d6-68c2-4589-bc38-3d4799ceeb4b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НПП «Пульс», РОССИЯ, 142184, Московская обл., г. Подольск, с. Сынково, стр. 78
Поверка
| Методика поверки / информация о поверке |
МП 005.Д4-25 Государственная система обеспечения единства измерений. Тестеры автоматических сфигмоманометров ТАСМ-3. Методика поверки
(с 02.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95779-25: Описание типа
2025-95779-25.pdf
Файл устарел
|
Скачать | 381.8 КБ | |
|
95779-25: Методика поверки
2025-mp95779-25.pdf
Файл устарел
|
Скачать | 3.1 MБ | |
|
95779-25: Описание типа
2025-95779-25-1.pdf
|
Скачать | 381.8 КБ | |
|
95779-25: Методика поверки
МП 005.Д4-25
2025-mp95779-25-1.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Тестеры автоматических сфигмоманометров ТАСМ-3 (далее - ТАСМ-3), предназначены для:
- воспроизведения и измерения избыточного давления воздуха при испытаниях и поверке каналов измерения давления неинвазивных механических измерителей артериального давления (ИАД), служащих для косвенного определения артериального давления путем измерения избыточного давления воздуха в компрессионной манжете в моменты появления и исчезновения тонов Короткова (аускультативный метод);
- воспроизведения и измерения избыточного давления воздуха и воспроизведения осцилляций давления с заданной частотой при испытаниях и поверке каналов измерения давления и частоты пульса автоматических и полуавтоматических неинвазивных измерителей артериального давления (НИАД), принцип действия которых основан на осциллометрическом методе измерения артериального давления.
ТАСМ-3 могут применяться в качестве рабочего эталона 4-го разряда согласно Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 20.10.2022 № 2653, и в качестве рабочего эталона единицы частоты пульса (для каналов неинвазивного измерения артериального давления) согласно Государственной поверочной схеме для электродиагностических средств измерений медицинского назначения, утвержденной Приказом Росстандарта от 30.12.2019 № 3464.
Описание
Принцип действия ТАСМ-3 в режиме поверки канала измерения давления основан на сравнении результатов одновременного измерения давления встроенным в ТАСМ-3 прецизионным цифровым манометром в пневмосистеме ТАСМ-3 и подключенных к ней поверяемых ИАД.
Принцип действия ТАСМ-3 в режиме поверки канала частоты пульса основан на создании в измерительном тракте ИАД подключенного к ТАСМ-3 пульсаций давления, аналогичных возникающим в компрессионной манжете ИАД в процессе измерения артериального давления с частотой, задаваемой ТАСМ-3, и сравнением ее с измеренной поверяемым ИАД.
В режиме контроля герметичности пневматической системы ИАД, ТАСМ-3 измеряет скорость снижения давления в результате утечки воздуха в пневматической системе подключенного к ней поверяемого ИАД.
ТАСМ-3 выпускаются в трех модификациях ТАСМ-3А, ТАСМ-3Б и ТАСМ-3В, отличающихся по функциональному наполнению режимов работы и комплектностью поставки.
ТАСМ-3 состоит из электромеханических узлов (компрессора генерации пульса, пневмоклапанов, дросселей), электронной платы управления и измерения, двух штуцеров Ш1 и Ш2 для подключения поверяемых ИАД и (или) компрессионной манжеты, заключенных в пластиковый корпус.
На верхней панели корпуса расположены клавиатура управления и графический дисплей. На экране графического дисплея отображаются результаты измерений в каждом из режимов работы ТАСМ-3. Переключения режима измерений осуществляется при помощи клавиатуры, при этом название режима измерений отображается в верхней строке экрана дисплея.
Заводской номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на верхней боковой поверхности корпуса ТАСМ-3.
Пломбирование ТАСМ-3 осуществляется с помощью пластилиновых пломб на задней поверхности ТАСМ-3, закрывающих головку винта, скрепляющего части корпуса ТАСМ-3.

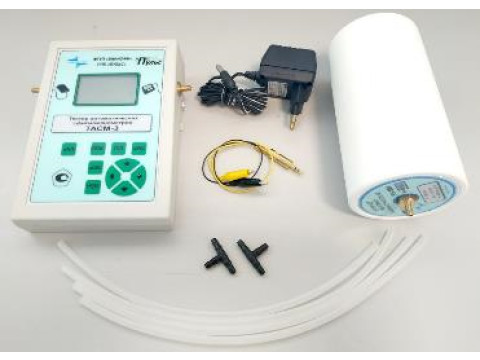

Общий вид, схема маркировки и пломбирования ТАСМ-3 представлены на рисунках 1 и 2.
Нанесение знака поверки на ТАСМ-3 не предусмотрено.

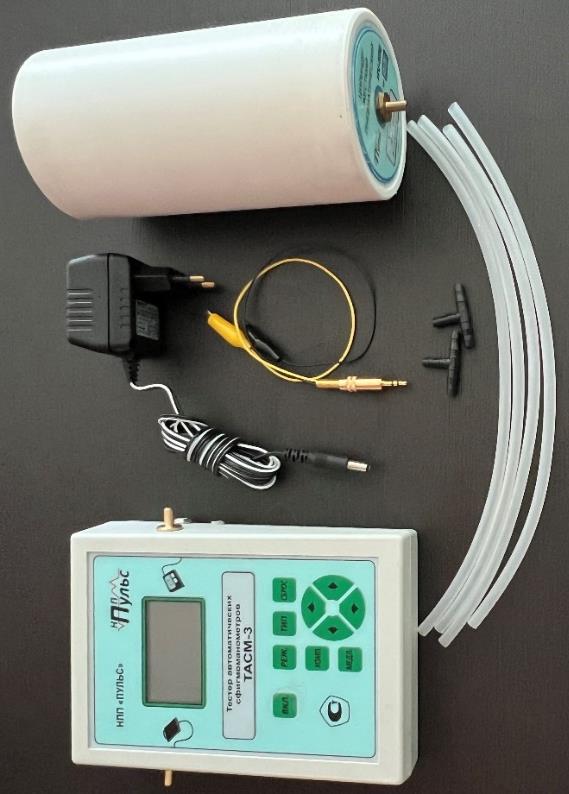

Рисунок 1 - Общий вид и схема маркировки ТАСМ-3

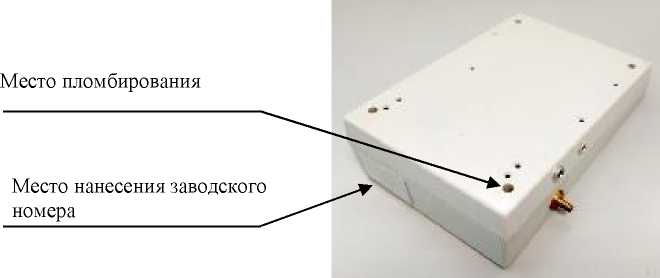

Рисунок 2 - Общий вид и схема пломбирования ТАСМ-3
Программное обеспечение
ТАСМ-3 имеют встроенное программное обеспечение, которое содержит функции для управления прибором, воспроизведения требуемых параметров, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Метрологически значимая часть программного обеспечения (далее по тексту - ПО) расположена в программном модуле ТАСМ-3. Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные (признаки) метрологически значимой части ПО ТАСМ-3 приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные (признаки |
ПО | ||
|
Идентификационные данные (признаки) |
Значение | ||
|
ТАСМ-3А |
ТАСМ-3Б |
ТАСМ-3В | |
|
Идентификационное наименование ПО |
ТАСМ-3А |
ТАСМ-3Б |
ТАСМ-3В |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.25 | ||
|
Цифровой идентификатор ПО |
- | ||
Технические характеристики
Таблица 2 - Метрологические характеристики ТАСМ-3
|
Наименование характеристики |
Значение | ||
|
ТАСМ-3А |
ТАСМ-3Б |
ТАСМ-3В | |
|
Диапазон измеряемых значений давления воздуха, мм рт.ст. |
от 0 до 400 | ||
|
Пределы допускаемой абсолютной погрешности измерений давления воздуха, мм рт.ст. |
±0,5 | ||
|
Диапазон воспроизводимых значений частоты _ -1 пульса, мин 1 |
от 20 до 220 | ||
|
Пределы допускаемой относительной погрешности воспроизведения частоты пульса, % |
±0,5 | ||
|
Диапазон измеряемых значений скорости снижения давления воздуха, мм рт.ст./мин. |
- |
- |
от 0 до 20 |
|
Пределы допускаемой приведенной погрешности измерений скорости снижения давления воздуха, % |
- |
- |
±5 |
Таблица 3 - Основные технические характеристики ТАСМ-3
|
Наименование характеристики |
Значение | ||
|
ТАСМ-3А |
ТАСМ-3Б |
ТАСМ-3В | |
|
Диапазон нагнетаемых встроенной в тестер микропомпой значений давления воздуха, мм рт.ст. |
- |
от 0 до 300 | |
|
Время установления рабочего режима после включения, мин, не более |
1 | ||
|
Время непрерывной автономной работы с использованием встроенной аккумуляторной батареи, ч, не менее |
30 | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
ТАСМ-3А |
ТАСМ-3Б |
ТАСМ-3В | |
|
Параметры питания от сети переменного тока1): - частота, Г ц - напряжение, В |
50,0±0,5 220±22 | ||
|
Потребляемая мощность, В •А, не более |
20 | ||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
190 160 55 | ||
|
Объем внутренней пневматической камеры жесткого пневматического цилиндра, мл |
- |
- |
500±25 |
|
Габаритные размеры цилиндра жесткого пневматического (без учета штуцера), мм, не более: - длина - диаметр |
- |
- |
200 90 |
|
Масса (в транспортной таре), кг, не более |
3 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при 25 °С, %, не более - атмосферное давление, кПа |
от +18 до +26 80 от 96 до 104 | ||
1) С использованием блока питания из комплектности поставки ТАСМ-3
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель ТАСМ-3 методом наклеивания.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер автоматических сфигмоманометров ТАСМ-3 |
ТАСМ-3А / ТАСМ-3Б / ТАСМ-3В |
1 |
|
Блок питания1) |
МТ-ИЭС2-120100 Вх: ~220В, 50 Гц; Вых.: ивых = 12 В, 1вых = 1,0 А |
1 |
|
Руководство по эксплуатации |
Тестер автоматических сфигмоманометров ТАСМ-3. Руководство по эксплуатации |
1 |
|
Переходник калибровочный2) |
КП-Т |
1 |
|
Трубка силиконовая по ТУ 9436-004-18037666-94 |
Внутренний диаметр 4 мм, длина 0,3 м |
4 |
|
Разветвитель пневматический |
3 направления |
2 |
|
Цилиндр жесткий пневматический 3) |
HV-500 |
1 |
|
1) Допускается комплектация прибора и применение в качестве блока питания (зарядного устройства) любого другого стабилизированного источника питания обеспечивающего указанные параметры выходного напряжения. 2) В стандартный комплект поставки не включается. Поставляется по отдельному запросу. 3) Только для модификации ТАСМ-3В | ||
Сведения о методах измерений
приведены в главе 2 «Использование по назначению» документа «Тестеры автоматических сфигмоманометров ТАСМ-3. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ГОСТ ISO 81060-1-2021 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Требования и методы испытаний моделей с неавтоматическим типом измерения;
ГОСТ 31515.3-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;
ТУ 26.51.66-002-01472706-2024 Тестеры автоматических сфигмоманометров ТАСМ-3. Технические условия.
