Ключи моментные предельные CTW
| Номер в ГРСИ РФ: | 95799-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ASA Auto HK Limited, ТАЙВАНЬ (КИТАЙ) |
Ключи моментные предельные CTW (далее - ключи) предназначены для воспроизведения крутящего момента силы при затяжке резьбового соединения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95799-25 | |||||||||||||||||||||
| Действует | по 03.07.2030 | |||||||||||||||||||||
| Наименование | Ключи моментные предельные | |||||||||||||||||||||
| Модель | CTW | |||||||||||||||||||||
| Модификации |
CTWABD-3-120 CTWABD-5-2000 CTWAB-6-3000 CTWSBP-2-68 CTWSBP-3-350 CTWSBP-4-800 |
|||||||||||||||||||||
| Приказы |
№1342 от
03.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bca0b160-78c5-ecbe-080a-619df6087c98 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ASA Auto HK Limited, ТАЙВАНЬ (КИТАЙ), 11, Yongxing Road, Nantou City, Nantou County, 54067
Поверка
| Методика поверки / информация о поверке |
МП АПМ 01-25 Государственная система обеспечения единства измерений. Ключи моментные предельные CTW. Методика поверки
(с 03.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95799-25: Описание типа
2025-95799-25.pdf
Файл устарел
|
Скачать | 406.4 КБ | |
|
95799-25: Методика поверки
2025-mp95799-25.pdf
Файл устарел
|
Скачать | 877.9 КБ | |
|
95799-25: Описание типа
2025-95799-25-1.pdf
|
Скачать | 406.4 КБ | |
|
95799-25: Методика поверки
МП АПМ 01-25
2025-mp95799-25-1.pdf
|
Скачать | 877.9 КБ |
Описание типа
Назначение
Ключи моментные предельные CTW (далее - ключи) предназначены для воспроизведения крутящего момента силы при затяжке резьбового соединения.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы, срабатывает предельный механизм и ключ издает четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.
К указанному типу относятся ключи моментные предельные модификаций CTWABD-3-120, CTWABD-3-200, CTWABD-3-300, CTWABD-4-550, CTWABD-4-760, CTWABD-4-1000, CTWABD-5-1500, CTWABD-5-2000, CTWAB-6-3000, CTWSBP-2-68, CTWSBP-2-130, CTWSBP-3-200, CTWSBP-3-350, CTWSBP-4-800.
Ключи выпускаются в 14 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в числовом формате наносится методом гравировки на боковую сторону корпуса ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных CTW с местом указания заводского номера представлен на рисунках 1 - 4.

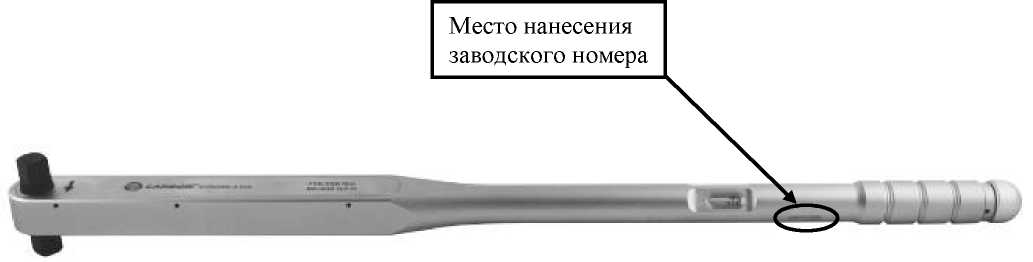

Рисунок 1 - Общий вид ключей моментных предельных CTW модификаций CTWABD-3-120, CTWABD-3-200, CTWABD-3-300, CTWABD-4-550, CTWABD-4-760
с местом нанесения заводского номера
Место нанесения заводского номера

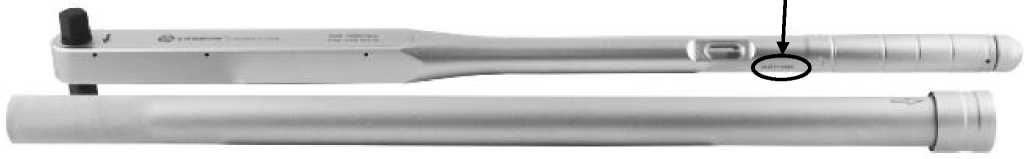

Рисунок 2 - Общий вид ключей моментных предельных CTW модификаций CTWABD-4-1000, CTWABD-5-1500, CTWABD-5-2000 с местом указания заводского номера
Место нанесения заводского номера

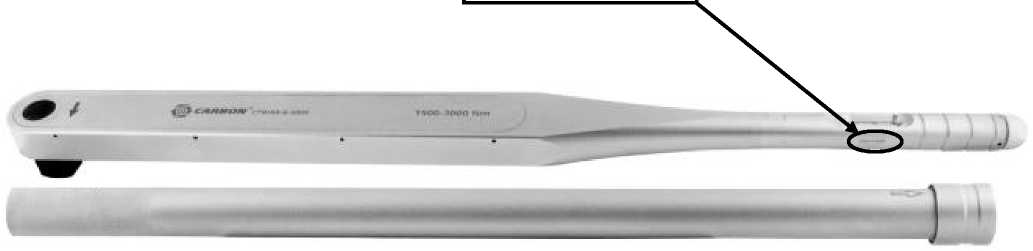

Рисунок 3 - Общий вид ключей моментных предельных CTW модификаций CTWAB-6-3000 с местом указания заводского номера

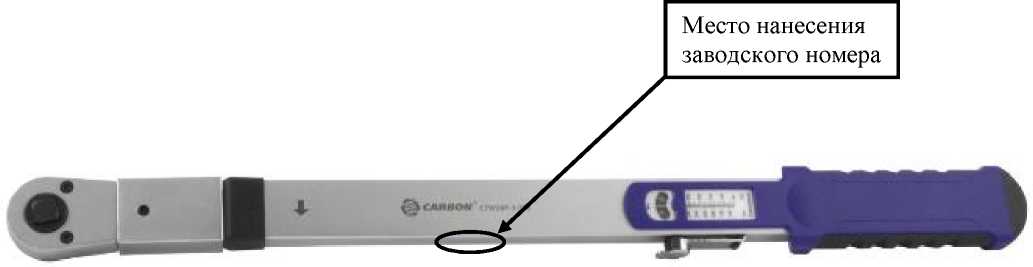

Рисунок 4 - Общий вид ключей моментных предельных CTW модификаций CTWSBP-2-68, CTWSBP-2-130, CTWSBP-3-200, CTWSBP-3-350, CTWSBP-4-800
с местом указания заводского номера
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
CTWABD-3-120 |
от 20 до 120 |
5 |
±3 |
|
CTWABD-3-200 |
от 40 до 200 |
5 | |
|
CTWABD-3-300 |
от 50 до 300 |
5 | |
|
CTWABD-4-550 |
от 110 до 550 |
5 | |
|
CTWABD-4-760 |
от 140 до 760 |
10 | |
|
CTWABD-4-1000 |
от 200 до 1000 |
10 | |
|
CTWABD-5-1500 |
от 600 до 1500 |
25 | |
|
CTWABD-5-2000 |
от 750 до 2000 |
50 | |
|
CTWAB-6-3000 |
от 1500 до 3000 |
50 | |
|
CTWSBP-2-68 |
от 14 до 68 |
2 |
±4 |
|
CTWSBP-2-130 |
от 25 до 130 |
5 | |
|
CTWSBP-3-200 |
от 40 до 200 |
5 | |
|
CTWSBP-3-350 |
от 70 до 350 |
5 | |
|
CTWSBP-4-800 |
от 270 до 800 |
10 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата / внутреннего прямоугольника, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
CTWABD-3-120 |
12,5 (1/2) |
1,260 |
475 |
|
CTWABD-3-200 |
12,5 (1/2) |
1,500 |
563 |
|
CTWABD-3-300 |
12,5 (1/2) |
1,560 |
625 |
|
CTWABD-4-550 |
19,05 (3/4) |
3,000 |
827 |
|
CTWABD-4-760 |
19,05 (3/4) |
3,000 |
827 |
|
CTWABD-4-1000 |
19,05 (3/4) |
3,800 |
1413 |
|
CTWABD-5-1500 |
25,4 (1) |
10,900 |
1615 |
Продолжение таблицы 2
|
Модификация |
Размер присоединительного квадрата / внутреннего прямоугольника, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
CTWABD-5-2000 |
25,4 (1) |
11,750 |
2370 |
|
CTWAB-6-3000 |
38,1 (1-1/2) |
16,400 |
2820 |
|
CTWSBP-2-68 |
9,5 (3/8) |
0,950 |
475 |
|
CTWSBP-2-130 |
9,5 (3/8) |
0,950 |
475 |
|
CTWSBP-3-200 |
12,5 (1/2) |
1,700 |
590 |
|
CTWSBP-3-350 |
12,5 (1/2) |
1,700 |
590 |
|
CTWSBP-4-800 |
19,05 (3/4) |
5,450 |
1265 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
CTW |
1 шт. |
|
Кейс пластиковый |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Г арантийный талон |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в разделе 4 «Инструкция по эксплуатации» документа:
- «Паспорт. Ключи моментные предельные CTW».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия. Ключи моментные предельные CTW».
