Системы оптические измерительные фотограмметрические Digital Wave
| Номер в ГРСИ РФ: | 95803-25 |
|---|---|
| Производитель / заявитель: | ОOО «ДиВэйв», г. Пермь |
Системы оптические измерительные фотограмметрические Digital Wave (далее - системы) предназначены для измерений линейных размеров по парам фотоснимков, с последующим построением схем, планов (ортофотопланов) и 3D-моделей участков местности или объектов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95803-25 | ||||||
| Действует | по 03.07.2030 | ||||||
| Наименование | Системы оптические измерительные фотограмметрические | ||||||
| Модель | Digital Wave | ||||||
| Приказы |
№1342 от
03.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f736a2b7-553b-185d-9b09-709bdf1ed509 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОOО «ДиВэйв», РОССИЯ, 614007, Пермский край, г.о. Пермский, г. Пермь, ул. Революции, д. 20, оф. 406
Поверка
| Методика поверки / информация о поверке |
МП+НИЦЭ-042-24 Государственная система обеспечения единства измерений. Системы оптические измерительные фотограмметрические Digital Wave. Методика поверки
(с 03.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95803-25: Описание типа
2025-95803-25.pdf
Файл устарел
|
Скачать | 513.8 КБ | |
|
95803-25: Методика поверки
МП+НИЦЭ-042-24
2025-mp95803-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95803-25: Описание типа
2025-95803-25-1.pdf
|
Скачать | 513.8 КБ | |
|
95803-25: Методика поверки
МП+НИЦЭ-042-24
2025-mp95803-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Системы оптические измерительные фотограмметрические Digital Wave (далее - системы) предназначены для измерений линейных размеров по парам фотоснимков, с последующим построением схем, планов (ортофотопланов) и 3D-моделей участков местности или объектов.
Описание
Принцип действия систем основан на определении расстояний в пространстве методом фотограмметрии по двум и более цифровым снимкам, получаемым с использованием цифровых камер (IP-камер).
Цифровые камеры с фиксированным фокусным расстоянием служат для получения двух или более цифровых снимков участков местности или объектов. Цифровые снимки передаются на персональный компьютер (сервер), на котором установлено программное обеспечение для определения расстояний в пространстве методом фотограмметрии по двум и более цифровым снимкам, построения цифровой модели местности и последующего составления плана (ортофотоплана) на основе полученных координат точек. Ортофотоплан сохраняется во внутреннем формате программного обеспечения (далее - ПО), может быть сохранен в формате TIF.

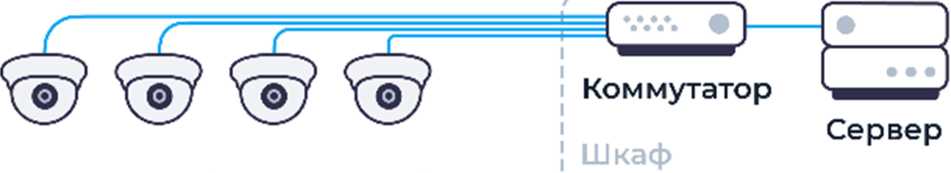

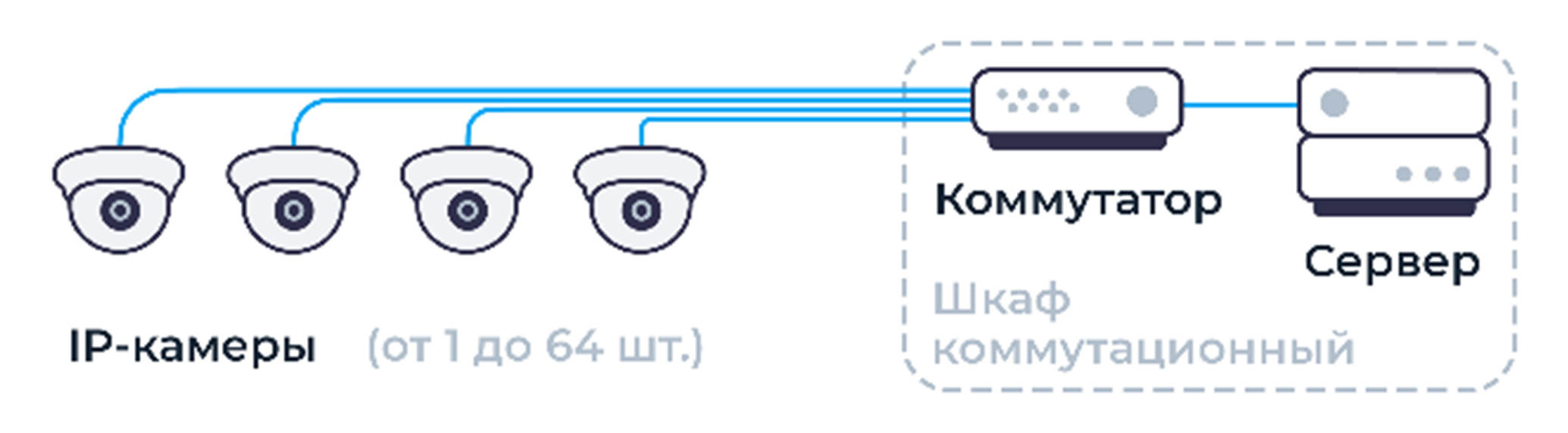

Конструктивно системы состоят из жестко закрепленных камер (от 1 до 64 шт.), шкафа коммутационного, коммутатора, сервера в виде персонального компьютера. Камеры монтируют на конструкции крыши склада; на стойках (опорах) при определении степени загруженности вагонов, кузовов транспортных средств.
Заводской номер наносится на сервер (системный блок) в виде маркировочной наклейки типографским методом в виде цифрового кода.
Системы оптические измерительные фотограмметрические Digital Wave совместно с аттестованным программным обеспечение входят в состав программно-аппаратного комплекса (далее - ПАК) для автоматического измерения объема сыпучих материалов.

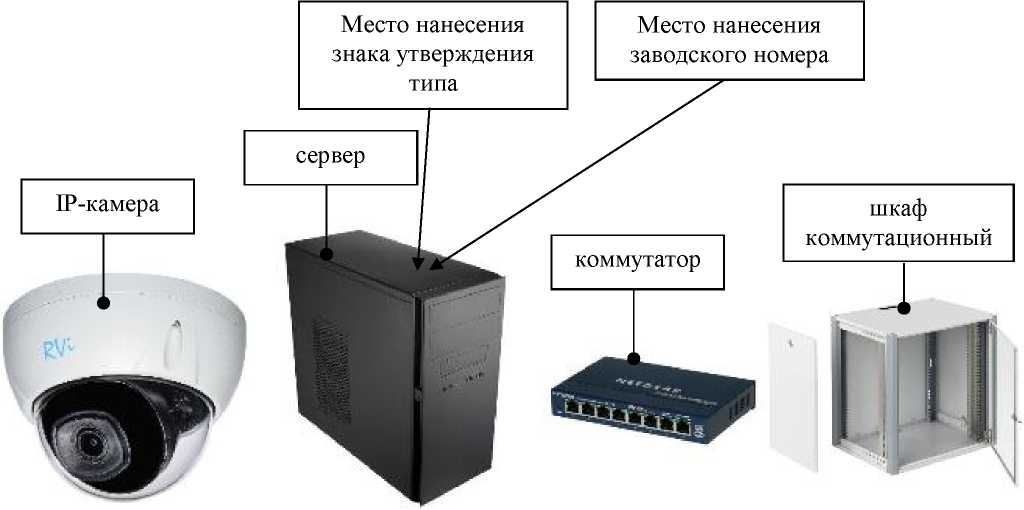

Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

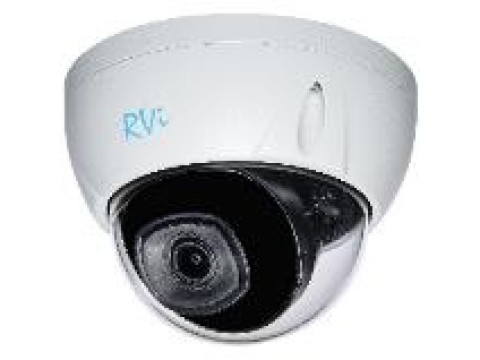

IP-камеры
Рисунок 1 - Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение служит для построения цифровой модели насыпи на основе снимков, создания ортофотоплана (опционально) и определения объема сыпучего материала.
ПО является метрологически значимым.
Метрологические характеристики устройств нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО системы приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Digital Wave |
|
Номер версии (идентификационный номер ПО) |
1.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров между точками на снимках одной стереопары, м: - в горизонтальной плоскости - в вертикальной плоскости |
от 0,1 до 70,01) от 0,1 до 20,01) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров на снимках одной стереопары, м: - между точками а и b в горизонтальной плоскости: - в диапазоне от 0,1 до 1,7 м включ. - в диапазоне св. 1,7 до 70,0 м включ. - между точками а и b в вертикальной плоскости - в диапазоне от 0,1 до 1,7 м включ. - в диапазоне св. 1,7 до 20,0 м включ. |
±0,005 ±0,003-La.b ±0,005 ±0,003-La.b |
|
Примечания: 1) - Максимальный диапазон измерений. Конкретный диапазон указан в паспорте на систему; La-b - расстояние между точками а и b на снимках одной стереопары, м | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: номинальное напряжение переменного тока, В номинальная частота переменного тока, Гц |
230 50 |
|
Условия эксплуатации: - температура окружающей среды, °С: - для IP-камер - для шкафа коммутационного, коммутатора, сервера - относительная влажность, %: - для IP-камер - для шкафа коммутационного, коммутатора, сервера |
от -40 до +40 от +10 до +30 от 10 до 90 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система оптическая измерительная ф отограмметр ическая |
Digital Wave |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Калибровочные работы» документа «Системы оптические измерительные фотограмметрические Digital Wave. Руководство по эксплуатации».
Нормативные документы
ТУ 62.01-001-47785698-2023 «Системы оптические измерительные фотограмметрические Digital Wave. Технические условия»;
Локальная поверочная схема для систем оптических измерительных фотограмметрических Digital Wave.
