Расходомер-счетчик массовый OPTIMASS 2400
| Номер в ГРСИ РФ: | 95811-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Krohne", Германия |
Расходомер-счетчик массовый OPTIMASS 2400 (далее - расходомер) предназначен для измерений массы жидкости в потоке и массового расхода жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95811-25 | ||||||
| Действует | по 03.07.2030 | ||||||
| Наименование | Расходомер-счетчик массовый | ||||||
| Модель | OPTIMASS 2400 | ||||||
| Приказы |
№1342 от
03.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f83654dc-40c3-5e16-6a3f-9d32e86f06e8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
KROHNE Ltd, СОЕДИНЕННОЕ КОРОЛЕВСТВО, 34-38 Rutherford Drive, Park Farm South Industrial Estate Wellingborough, Northants NN8 6AE, United Kingdom
Поверка
| Методика поверки / информация о поверке |
МП 1717-1-2024 Государственная система обеспечения единства измерений. Расходомер-счетчик массовый OPTIMASS 2400. Методика поверки
(с 03.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95811-25: Описание типа
2025-95811-25.pdf
Файл устарел
|
Скачать | 457.9 КБ | |
|
95811-25: Методика поверки
МП 1717-1-2024
2025-mp95811-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95811-25: Описание типа
2025-95811-25-1.pdf
|
Скачать | 457.9 КБ | |
|
95811-25: Методика поверки
МП 1717-1-2024
2025-mp95811-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Расходомер-счетчик массовый OPTIMASS 2400 (далее - расходомер) предназначен для измерений массы жидкости в потоке и массового расхода жидкости.
Описание
Принцип действия расходомера основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них жидкости. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости.
Расходомер состоит из первичного преобразователя расхода и вторичного преобразователя расхода.
Вторичный преобразователь расхода смонтирован на корпусе первичного преобразователя расхода.
Первичный преобразователь расхода служит для преобразований значений массы жидкости в потоке и массового расхода жидкости в электрический сигнал. Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.

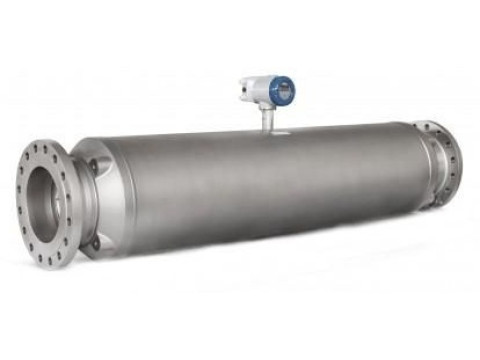

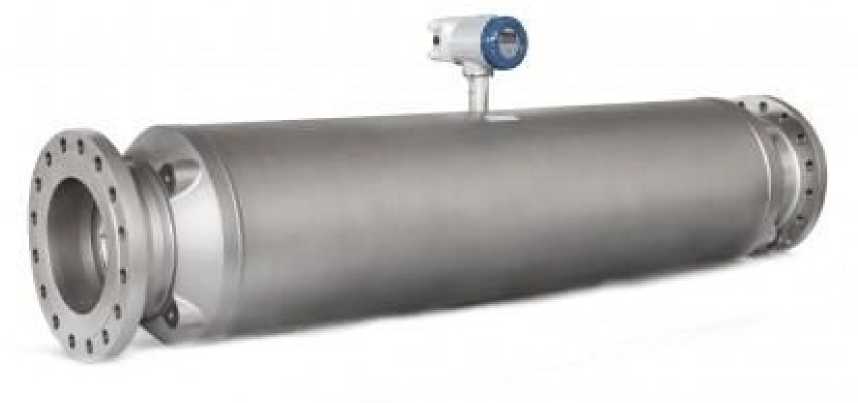

Общий вид расходомера представлен на рисунке 1.
Пломбировка расходомера осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.

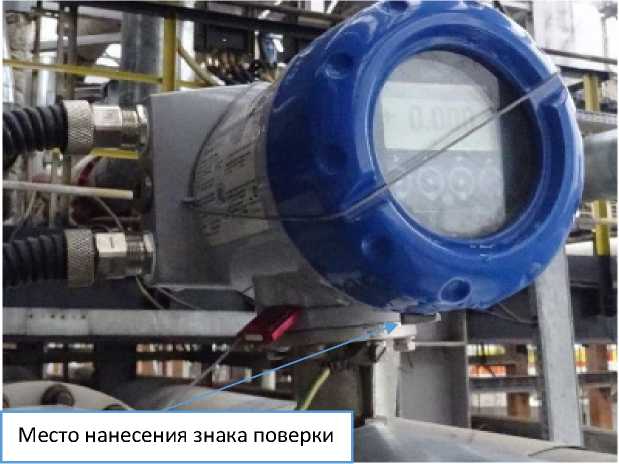

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

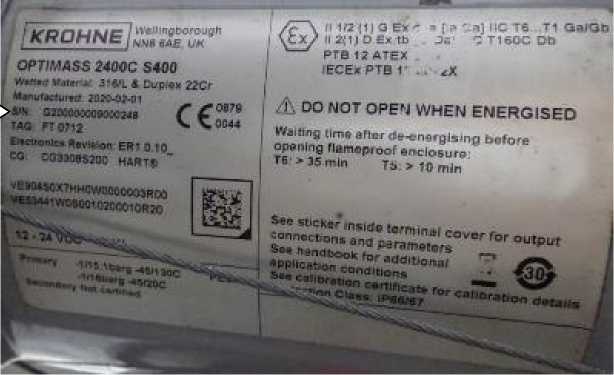

Заводской номер расходомера наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, типографским способом.
Обозначения места нанесения заводского номера представлен на рисунке 3.
Программное обеспечение
Программное обеспечение расходомера встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомера предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ER 1.0.ХХ1) |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.0.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) Х - относится к метрологически незначимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода жидкости, т/ч |
от 27 до 1600 |
|
Переходный расход жидкости Q п, т/ч |
320 |
|
Пределы допускаемой относительной погрешности расходомера при измерении массы жидкости в потоке и массового расхода жидкости при применении частотноимпульсного канала, %, в диапазонах: от Q наим до Q п включ. св. Q п до Q наиб включ. |
±1 ±0,1 |
|
Q наим - наименьший массовый расход жидкости, т/ч Q наиб - наибольший массовый расход жидкости, т/ч | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр |
DN400 |
|
Измеряемая среда |
жидкость (нефтепродукты) |
|
Температура измеряемой среды, °С |
от +10 до +90 |
|
Избыточное давление измеряемой среды, МПа, не более |
18 |
|
Плотность измеряемой среды, кг/м3 |
от 700 до 1000 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
12 |
|
Диапазоны настройки выходных сигналов: - постоянного тока, мА - частотно-импульсный, Г ц |
от 4 до 20 от 1 до 10000 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +65 99 от 84 до 106,7 |
|
Маркировка взрывозащиты |
Ga/Gb Ex db ia [ia Ga] IIC T6...T1 X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер счетчик-массовый |
OPTIMASS 2400, зав.№ G200000009000248 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в Приложении А «Методика выполнения измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
