Аппаратура М077-1
| Номер в ГРСИ РФ: | 95812-25 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
Аппаратура М077-1 предназначена для измерений трех ортогональных компонент дипольного магнитного момента контролируемых изделий методом проходной характеристики.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95812-25 | ||||||
| Действует | по 03.07.2030 | ||||||
| Наименование | Аппаратура | ||||||
| Модель | М077-1 | ||||||
| Приказы |
№1342 от
03.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b7cd5569-8de8-3e6a-4c3c-22649e3aa3b4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП «ВНИИМ им. Д.И.Менделеева», РОССИЯ, 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Поверка
| Методика поверки / информация о поверке |
МП 2061-0002-2025 Государственная система обеспечения единства измерений. Аппаратура М077-1. Методика поверки
(с 03.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95812-25: Описание типа
2025-95812-25.pdf
Файл устарел
|
Скачать | 505.5 КБ | |
|
95812-25: Методика поверки
МП 2061-0002-2025
2025-mp95812-25.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
95812-25: Описание типа
2025-95812-25-1.pdf
|
Скачать | 505.5 КБ | |
|
95812-25: Методика поверки
МП 2061-0002-2025
2025-mp95812-25-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Аппаратура М077-1 предназначена для измерений трех ортогональных компонент дипольного магнитного момента контролируемых изделий методом проходной характеристики.
Описание
К настоящему типу средств измерений относится аппаратура М077-1 с заводским № 03.
Аппаратура М077-1 состоит из первичного измерительного преобразователя М077-1-2, установленного на открытом воздухе, в виде системы астатических трёхкомпонентных катушек с коробкой распределительной Хд3.662.030 (далее - ПИП), установленных в отапливаемом помещении стойки М077-1-3 с тремя флюксметрами В2, блоком М077-1-6, блоком коммутации РЦУС.687415.002, источника Б5-31, вольтметра В7-22А и ПЭВМ со встроенной платой АЦП PCIE-1816H.
Принцип действия аппаратуры М077-1 заключается в возникновении в обмотках ПИП электрического напряжения, возникающего при перемещении измеряемого изделия с постоянной скоростью сквозь ПИП и записи переходной характеристики по трём ортогональным компонентам. При этом, площадь проходной характеристики прямо пропорциональна значению измеряемого магнитного момента по соответствующей компоненте. Электрическое напряжение от ПИП поступает на флюксметр, на выходе которого формируется изменяющееся во времени напряжение, пропорциональное магнитному потоку Ф в каждый момент времени, обусловленному магнитным моментом изделия Ми в процессе движения через ПИП. Далее определяется площадь проходной характеристики Sф за время движения и коэффициент пропорциональности К = Sф/Мэ, при известном значении эталонного магнитного момента Мэ. Затем, пользуясь этим коэффициентом пропорциональности К производятся измерения магнитных моментов контролируемых изделий по формуле Ми = Sф/К.
Общий вид ПИП М077-1-2 представлен на рисунке 1.
Пломбирование от несанкционированного доступа производится на системном блоке ПЭВМ со встроенной платой АЦП типа PCIE 1816H.
Общий вид стойки М077-1-3 и ПЭВМ с указанием места опломбировки, места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2.
Заводской номер 03 нанесен способом лазерной гравировки на шильд на лицевой стенке стойки М077-1-3 (рисунок 3).
Нанесение знака поверки на аппаратуру М077-1 не предусмотрено.
Рисунок 1 - Общий вид ПИП М077-1-2
Место нанесения знака утверждения типа
Место нанесения заводского номера
Знак ут верждения типа
Место для пломбирования

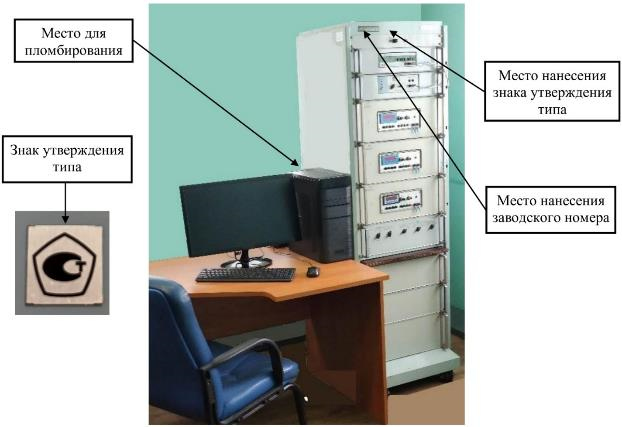

Рисунок 2 - Общий вид стойки М077-1-3 и ПЭВМ с указанием места для пломбирования от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера
Рисунок 3 - Шильд с указанием заводского номера
Программное обеспечение
Аппаратура М077-1 оснащена программным обеспечением (далее - ПО), которое позволяет производить смену режимов, выбор необходимых функций, измерение и вычисление магнитного момента исследуемого объекта. ПО предназначено только для работы с аппаратурой М077-1 и не может быть использовано отдельно.
ПО является метрологически значимым и загружается в ПЭВМ со встроенной платой АЦП PCIE-1816H-AE аппаратуры М077-1 изготовителем и может быть обновлено только в ходе технического обслуживания у изготовителя.
Защита ПО аппаратуры М077-1 от непреднамеренных и преднамеренных изменений реализована с помощью следующих мер: ПО не может быть модифицировано с помощью программно-аппаратных интерфейсов связи в процессе эксплуатации.
Идентификация ПО осуществляется в интерфейсе программы с помощью команды «О программе». При запуске этой программы на экран монитора ПЭВМ выводится окно с идентификационным наименованием и номером версии ПО.
Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
Программное обеспечение аппаратуры М077-1 зав. № 03 |
|
Номер версии (идентификационный номер) ПО |
1.1 |
Метрологические и технические характеристики средства измерений
Метрологические характеристики аппаратуры М077-1 приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений трех компонент X, Y, Z магнитного момента, А^м2 |
от 0,5 до 150 |
|
Пределы допускаемой систематической составляющей основной | |
|
приведённой погрешности измерений по компоненте Х, % | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
± 30 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
± 20 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
± 18 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
± 12 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
± 10 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
± 8 |
|
для верхнего предела диапазона измерений 150 А^м2 |
± 8 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой систематической составляющей основной | |
|
приведённой погрешности измерений по компонентам Y и Z, % | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
± 35 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
± 30 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
± 25 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
± 15 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
± 10 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
± 10 |
|
для верхнего предела диапазона измерений 150 А^м2 |
± 10 |
|
Пределы допускаемой систематической составляющей дополнительной | |
|
приведённой погрешности измерений, обусловленной смещением изделия |
± 5 |
|
из центра ПИП на 1,16 м по компонентам X, Y, Z, % | |
|
СКО случайной составляющей основной приведенной погрешности | |
|
измерений по компоненте Х, %, не более | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
20 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
15 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
14 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
12 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
10 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
10 |
|
для верхнего предела диапазона измерений 150 А^м2 |
10 |
|
СКО случайной составляющей основной приведенной погрешности | |
|
измерений по компоненте Y и Z, %, не более | |
|
для верхнего предела поддиапазона измерений 1,5 А^м2 |
30 |
|
для верхнего предела поддиапазона измерений 6 А^м2 |
20 |
|
для верхнего предела поддиапазона измерений 10 А^м2 |
15 |
|
для верхнего предела поддиапазона измерений 15 А^м2 |
12 |
|
для верхнего предела поддиапазона измерений 30 А^м2 |
12 |
|
для верхнего предела поддиапазона измерений 60 А^м2 |
12 |
|
для верхнего предела диапазона измерений 150 А^м2 |
12 |
|
Нормальные условия измерений: | |
|
- температура окружающего воздуха, °С |
от + 15 до + |
|
- относительная влажность воздуха при 25 °С, %, не более |
25 |
|
- атмосферное давление, кПа |
80 |
|
от 84 до 106,7 | |
|
Примечание - приведенная погрешность нормируется верхним пределом | |
|
соответствующего поддиапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры контролируемых изделий, (ДхШхВ), мм, не более |
9000х3350х2620 |
|
Параметры электрического питания: - напряжение питания, В - частота сети, Г ц |
220 ± 22 50 ± 1 |
|
Мощность, потребляемая М077-1 при номинальном напряжении питания, Вт, не более |
600 |
|
Габаритные размеры устройства М077-1-2, (ДхШхВ), мм, не более |
1600х5764х5764 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры стойки М077-1-3, (ДхШхВ), мм, не более |
580х720х1860 |
|
Габаритные размеры ПЭВМ со встроенной платой АЦП типа PCIE-1816H, мм, не более: - системный блок, (Д х Ш х В) - монитор, (Д х Ш х В) |
428х180х365 200х515х390 |
|
Длина кабеля Х д6.644.742-01, м, не более |
40 |
|
Масса кабеля Х д6.644.742-01, кг, не более |
14,9 |
|
Масса устройства М077-1-2, кг, не более |
1800 |
|
Масса стойки М077-1-3, кг, не более |
140 |
|
Масса ПЭВМ со встроенной платой АЦП типа PCIE-1816H - системный блок, кг, не более - монитор, кг, не более |
7,1 3,9 |
|
Условия эксплуатации: - температура окружающего воздуха М077-1-2, °С - температура окружающего воздуха М077-1-3, ПЭВМ, °С - относительная влажность воздуха при + 25 °С, %, не более - атмосферное давление, кПа |
от - 30 до + 40 от + 15 до + 25 80 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч, не менее |
1000 |
Знак утверждения типа
наносится на переднюю лицевую панель стойки М077-1-3 с помощью алюминиевого шильда и на титульные листы паспорта и руководства по эксплуатации - типографским способом.
Комплектность
Таблица 5 - Комплектность аппаратуры М077-1
|
Наименование |
Обозначение |
Кол-во |
|
Аппаратура М077-1 в составе: |
Х д 1.420.041 | |
|
Устройство М077-1-2: |
Х д2.733.031 |
1 |
|
Коробка распределительная |
Х д3.622.030 |
1 |
|
Стойка М077-1-3: |
Х д 4.115.116 |
1 |
|
Источник питания постоянного тока Б5-31 |
1 | |
|
Вольтметр универсальный цифровой В7-22А |
1 | |
|
Флюксметр В2 |
3 | |
|
Блок М077-1-6 |
Х д5.435.026 |
1 |
|
Блок коммутации |
РЦУС.687415.002 |
1 |
|
ПЭВМ со встроенной платой АЦП типа PCIE-1816H: |
1 | |
|
системный блок, |
1 | |
|
монитор |
1 | |
|
Кабель |
Х д6.644.742-01 |
1 |
|
Кабель |
Х д6.644.741 |
1 |
|
Наименование |
Обозначение |
Кол-во |
|
Кабель |
Х д6.644.743 |
1 |
|
Кабель |
Х д6.640.639 |
1 |
|
Кабель |
Х д6.640.639-01 |
1 |
|
Жгут |
РЦУС.685612.005 |
1 |
|
Жгут |
РЦУС.685612.007 |
1 |
|
Кабель SCSI 68 pin |
1 | |
|
Комплект упаковок |
Х д 4.175.117 |
1 |
|
Комплект запасных частей |
Х д4.070.094 |
1 |
|
Руководство по эксплуатации |
Х д 1.420.041 РЭ |
1 |
|
Паспорт |
Х д 1.420.041 ПС |
1 |
|
Программное обеспечение аппаратуры М077-1. Описание программы |
Х д 1.420.041ПО-01 13 |
1 |
|
Программное обеспечение аппаратуры М077-1. Руководство оператора |
Х д 1.420.041ПО-01 34 |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» Хд1.420.041 РЭ «Аппаратура М077-1. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
Хд1.420.041 ТУ «Аппаратура М077-1. Технические условия».
