Измерители осевого перемещения AVM-879T
| Номер в ГРСИ РФ: | 95819-25 |
|---|---|
| Производитель / заявитель: | HEFEI XINHU CANNED MOTOR PUMP CO., LTD, КИТАЙ |
Измерители осевого перемещения AVM-879T (далее - измерители) предназначены для измерений линейных перемещений оси ротора герметичного насоса.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95819-25 | ||||||
| Действует | по 07.07.2030 | ||||||
| Наименование | Измерители осевого перемещения | ||||||
| Модель | AVM-879T | ||||||
| Модификации |
AVM-879TN AVM-879T |
||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 043dd21b-28f5-9f02-185f-1222674db4cd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
HEFEI XINHU CANNED MOTOR PUMP CO., LTD, КИТАЙ, No.1 Yanglin Road, Hi-tech Industrial Development Zone, Hefei, Anhui
Поверка
| Методика поверки / информация о поверке |
МП-708-2025 Государственная система обеспечения единства измерений Измерители осевого перемещения AVM-879T. Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95819-25: Описание типа
2025-95819-25.pdf
|
Скачать | 702 КБ | |
|
95819-25: Методика поверки
МП-708-2025
2025-mp95819-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Измерители осевого перемещения AVM-879T (далее - измерители) предназначены для измерений линейных перемещений оси ротора герметичного насоса.
Описание
Принцип действия измерителей основан на изменении индуктивностей измерительных обмоток, вызванных движением ротора в рабочем (воздушном) зазоре. Измерительная схема позволяет преобразовать движение ротора в электрический сигнал так, что амплитуда сигнала пропорциональна величине смещения из исходного центрального положения, когда значения индуктивностей равны, а фаза определяет направление движения ротора.
Основными компонентами измерителя являются магнитно-индукционный датчик перемещения, преобразователь сигнала и цифровой индикатор измеряемого перемещения, помещённые в специальный защитный корпус. Подключение к источнику питания осуществляется через герметичный кабельный ввод.
Управление и настройка измерителя осуществляется с использованием кнопок, расположенных на цифровом индикаторе.
Результаты измерений длин выводятся на дисплей цифрового индикатора.
Дополнительно измерители изготавливаются с токовым выходным сигналом, пропорциональным измеренному перемещению.
Заводской номер, в буквенно-цифровом формате, состоящий из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на корпусе измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации, измерители не предусматривают механических регулировок. Пломбирование не осуществляется.
Измерители осевого перемещения изготавливаются в двух модификациях, AVM-879T и AVM-879TN, отличающихся температурой условий эксплуатации.

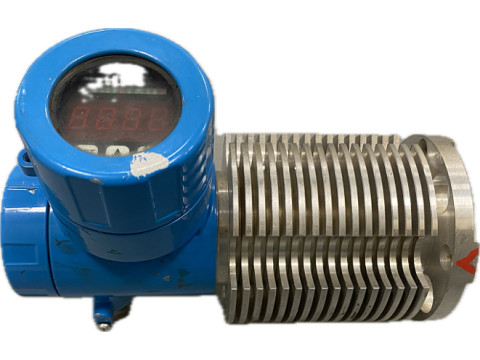

Общий вид измерителей осевого перемещения AVM-879T представлен на рисунке 1.
а)

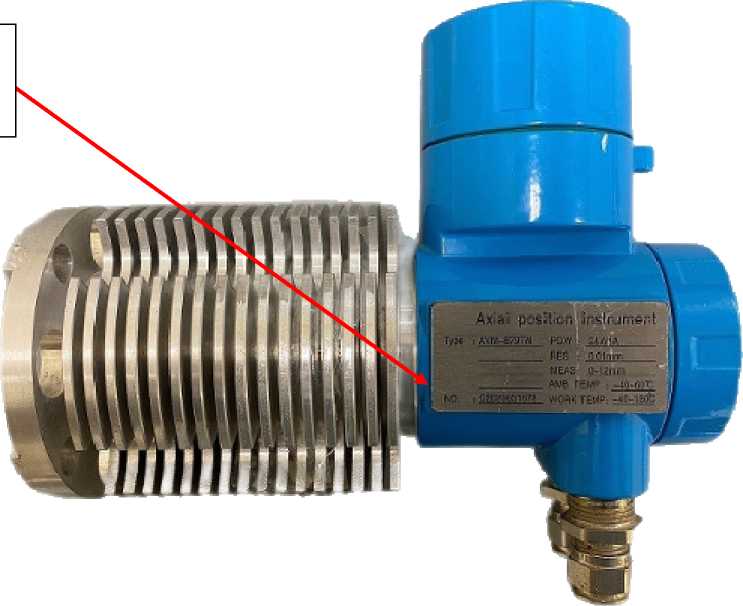

Место нанесения маркировочной наклейки с заводским номером средства измерений
б)
Рисунок 1 - Измерители осевого перемещения AVM-879T: а) общий вид; б) место нанесения заводского номера
Программное обеспечение
Метрологически значимое встроенное программное обеспечение (далее - ВПО) устанавливается в микроконтроллер преобразователя сигнала на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ВПО и измерительную информацию. Обновление ВПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ВПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ВПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных перемещений, мм |
от -4 до +4 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Коэффициент преобразования, мм/мА |
0,5 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24±10% |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
220x110x190 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: - температура окружающей среды, °С, для модификаций: AVM-879T AVM-879TN - относительная влажность, %, не более |
от -40 до +60 от -40 до +180 90 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
15000 |
|
Средний полный срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель осевого перемещения |
AVM-879T |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Ввод в эксплуатацию» документа «Измерители осевого перемещения AVM-879T. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений медленных смещений поверхностей объектов контроля № ЛПС 002-2025, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 20 января 2025 г;
Стандарт предприятия Hefei Xinhu Canned Motor Pump Co., Ltd, Китай.
