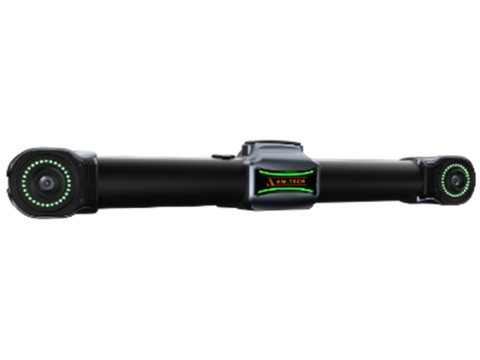

Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S

Номер в ГРСИ РФ: 95821-25
Производитель / заявитель: ООО "НПО "3Д-Интеграция", г. Москва
Скачать
95821-25: Описание типа
2025-95821-25-1.pdf
Скачать 1.2 MБ
95821-25: Методика поверки МП-622-2024
2025-mp95821-25-1.pdf
Скачать 1.8 MБ
Нет данных о поставщике
Поверка
Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S (далее - системы) предназначены для измерений линейных размеров с целью определения геометрических параметров объектов сложной формы.

Информация по Госреестру

Основные данные
Номер по Госреестру 95821-25
Действует по 07.07.2030
Наименование Системы оптические координатно-измерительные бесконтактные
Модель AM.TECH TrackScan Sharp S
Приказы
1360 от 07.07.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 057ee4fb-59f1-58fb-41fd-3661def7f302
Испытания
Дата Модель Заводской номер
10.03.2025 SK03UT6P2004
Производитель / Заявитель

ООО «НПО «3Д-Интеграция», РОССИЯ, 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1

Поверка

Методика поверки / информация о поверке
МП-622-2024 Государственная система обеспечения единства измерений Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S Методика поверки (с 07.07.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

95821-25: Описание типа
2025-95821-25.pdf Файл устарел
Скачать 1.2 MБ
95821-25: Методика поверки
2025-mp95821-25.pdf Файл устарел
Скачать 1.8 MБ
95821-25: Описание типа
2025-95821-25-1.pdf
Скачать 1.2 MБ
95821-25: Методика поверки МП-622-2024
2025-mp95821-25-1.pdf
Скачать 1.8 MБ

Описание типа

Назначение

Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S (далее - системы) предназначены для измерений линейных размеров с целью определения геометрических параметров объектов сложной формы.

Описание

Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера, положение в пространстве которого определяется оптической системой слежения методом триангуляции по размещённым на сканере оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно система состоит из основных элементов: оптической системы слежения i-Tracker (далее - трекер), ручного лазерного сканера i-Scanner (далее - сканер), и комплекта соединительных кабелей. По заказу потребителя систему можно оснастить комплектом для беспроводного подключения к компьютеру. Подключение осуществляется по радиоканалу. Одновременно с одним сканером могут работать до четырех трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.

Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.

Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.

Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.

Для повышения точности измерений возможно использование вспомогательного устройства AM.TECH MSCAN (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.

Общий вид основных элементов системы приведён на рисунках 1 - 2.

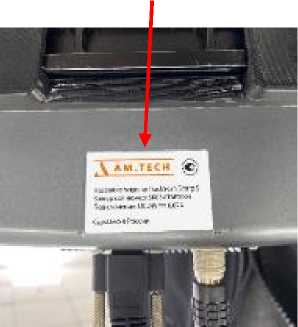

Место нанесения маркировочной наклейки с заводским номером и знаком утверждения типа средства измерений

б)

а)

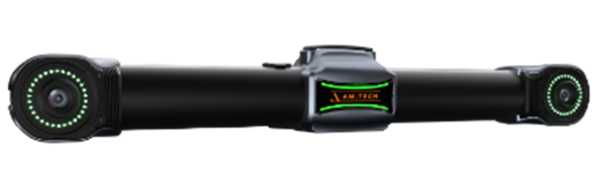

Рисунок 1 - Оптическая система слежения:

а) общий вид; б) место нанесения заводского номера и знака утверждения типа

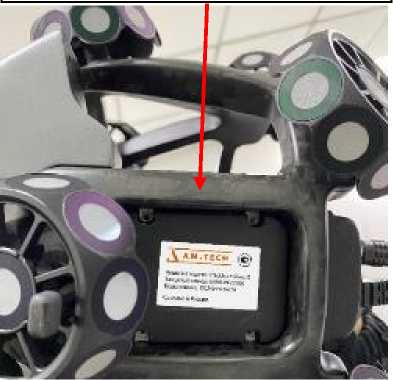

Место нанесения маркировочной наклейки с заводским номером и знаком утверждения типа средства измерений

а)                                                       б)

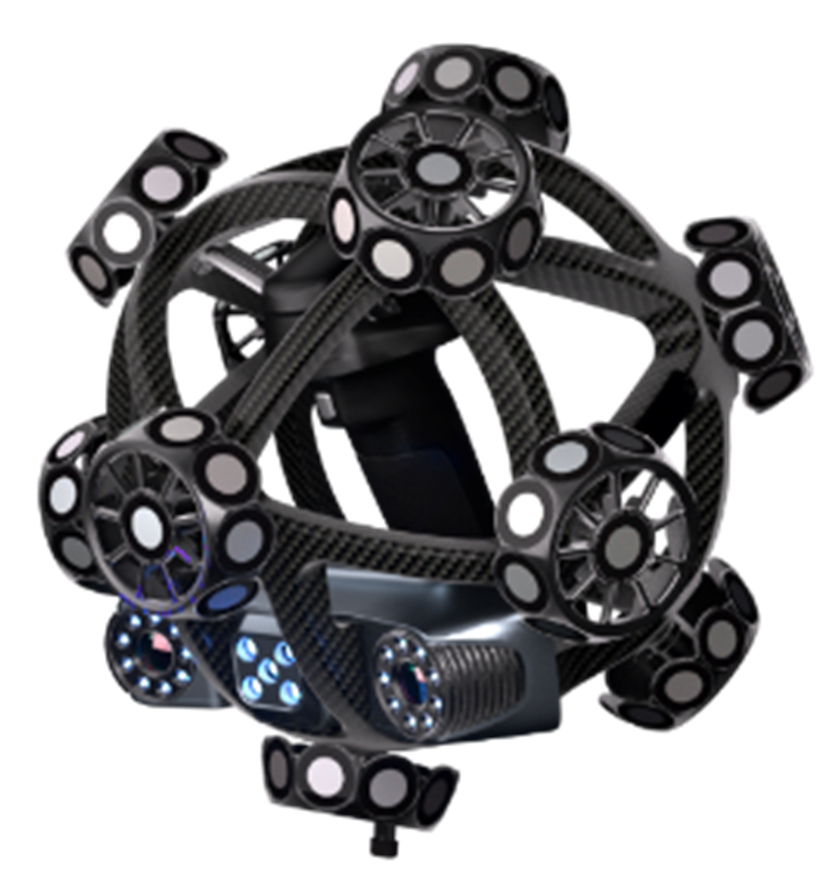

Рисунок 2 - Ручной лазерный сканер: а) общий вид; б) место нанесения заводского номера и знака утверждения типа

В зависимости от размера измеряемого объекта система работает в режимах измерений 10,4 м3, 35,0 м3, 95,0 м3 или 135,0 м3. Режим измерений выбирается вручную в программном обеспечении при выполнении калибровки системы перед началом проведения измерений. Схемы измерительных объемов для каждого режима представлены на рисунке 3.

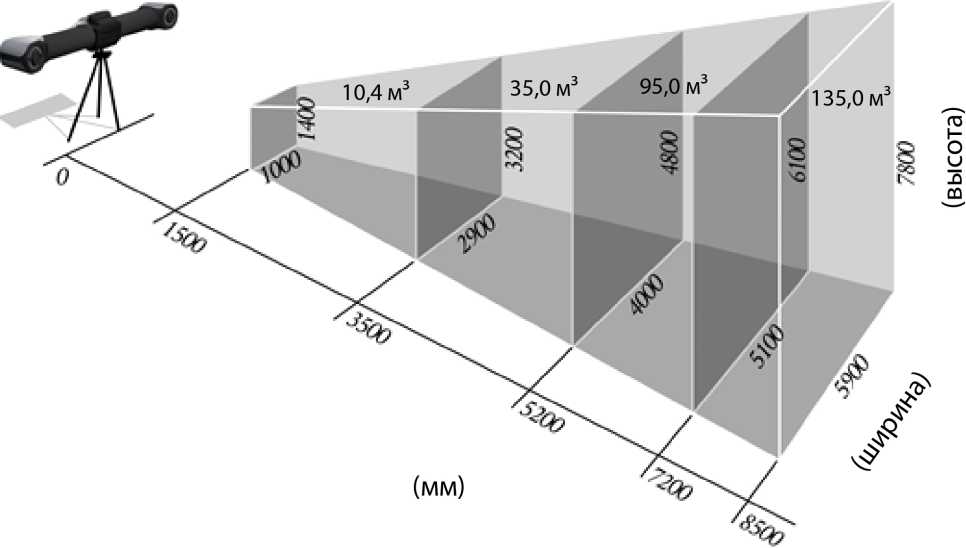

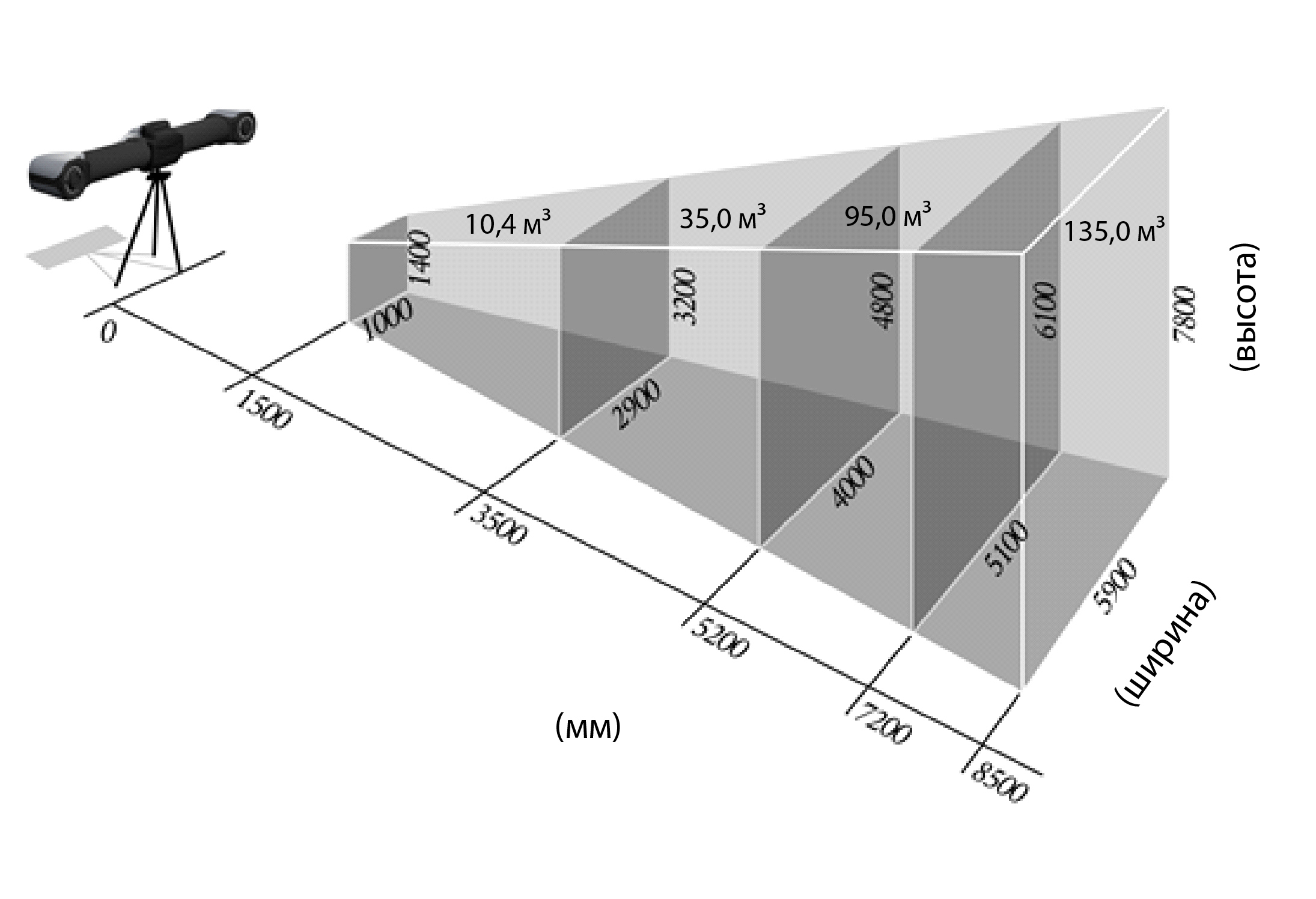

Рисунок 3 - Схема измерительных объёмов системы

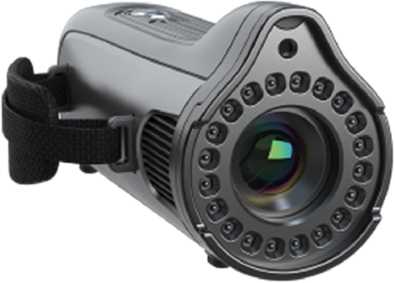

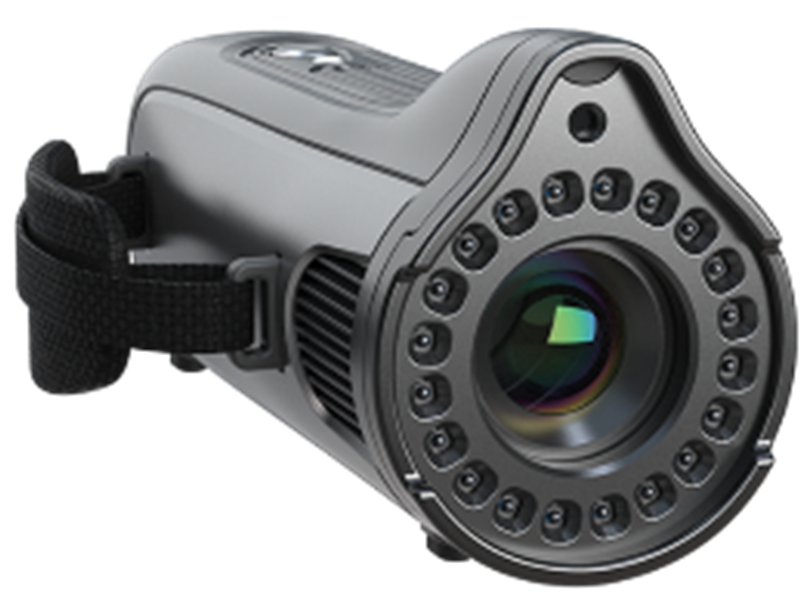

Рисунок 4 - Общий вид устройства MSCAN

Заводские номера основных элементов системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр указываются на маркировочных наклейках, расположенных на нижней части корпуса. Заводским номером системы является заводской номер оптической системы слежения.

Нанесение знака поверки на средство измерений не предусмотрено.

В процессе эксплуатации системы не предусматривают внешних механических регулировок. Пломбирование системы не производится.

Программное обеспечение

Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «TViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

TViewer

Номер версии (идентификационный номер ПО)

не ниже 4.1.0.7

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений линейных размеров при выборе режима измерений1), мм:

10,4 м3

от 10 до 3500

35,0 м3

от 10 до 5200

95,0 м3

от 10 до 7200

135,0 м3

от 10 до 8500

Диапазон измерений линейных размеров объектов при использовании системы совместно с устройством MSCAN1), мм

от 50 до 10 000

Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений, мм:

10,4 м3

±0,033

35,0 м3

±0,054

95,0 м3

±0,113

135,0 м3

±0,144

Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при использовании системы совместно с устройством MSCAN, мм2)

±(0,032+0,012-L)

1) объект сканирования должен находиться в измерительном объёме системы оптической координатно-измерительной, являющимся полем зрения оптической системы слежения. Схема измерительных объёмов приведена в Приложении А. Значения указаны в миллиметрах.

2) L - длина объекта в метрах.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (Длина x Ширина x Высота), мм, не более

- оптическая система слежения i-Tracker

1010x150x150

- ручной лазерный сканер i-Scanner

300x300x300

- вспомогательное устройство AM.TECH MSCAN

180x80x60

Масса, кг, не более

- оптическая система слежения i-Tracker

7,75

- ручной лазерный сканер i-Scanner

1,50

- вспомогательное устройство AM.TECH MSCAN

0,58

Напряжение питания от источника переменного тока, В

220±22

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +40

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

15000

Средний полный срок службы, лет, не менее

7

Знак утверждения типа

наносится типографским способом на маркировочную наклейку и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система оптическая координатно-измерительная бесконтактная, в составе:

AM.TECH

TrackScan Sharp S

- оптическая система слежения

i-Tracker

1 шт.

- ручной лазерный сканер

i-Scanner

1 шт.

Штатив

_

1 шт.

Калибровочная плита

_

1 шт.

Калибровочный жезл

_

1 шт.

Контроллер

_

1 шт.

Комплект проводов для подключения к сети

_

1 шт.

Комплект проводов для подключения к компьютеру

_

1 шт.

Комплект для беспроводного подключения к компьютеру

_

По заказу

Комплект магнитных меток (контрольные маркеры)

_

1 шт.

Комплект рефлекторных меток

_

2 шт.

USB накопитель с ПО

_

1 шт.

Электронный ключ запуска ПО

_

1 шт.

Вспомогательное устройство

AM.TECH MSCAN

По заказу

Руководство по эксплуатации AM.TECH MSCAN

_

1 экз.

Руководство по эксплуатации AM.TECH TrackScan / AM.TECH TrackProbe

_

1 экз.

Паспорт

_

1 экз.

Кейс для транспортировки

_

2 шт.

Сведения о методах измерений

приведены в разделе 4 «Основной процесс сканирования» документа «Системы оптические координатно-измерительные AM.TECH TrackScan / AM.TECH TrackProbe. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.20.16.155-11-03459526-2024. Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S.
