Нутромеры индикаторные специальные INSIZE
| Номер в ГРСИ РФ: | 95834-25 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Нутромеры индикаторные специальные INSIZE (далее - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95834-25 | |||||||||||||||||||||||||||||||||
| Действует | по 09.07.2030 | |||||||||||||||||||||||||||||||||
| Наименование | Нутромеры индикаторные специальные | |||||||||||||||||||||||||||||||||
| Модель | INSIZE | |||||||||||||||||||||||||||||||||
| Модификации |
2127-160 2127-450WP 2348-210 2424-110 2431-55 2432-210 2443-150 2827-160A 2921-150 |
|||||||||||||||||||||||||||||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fc753788-865d-fab0-90ab-f2e5f204e230 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП-616-2024 Государственная система обеспечения единства измерений. Нутромеры индикаторные специальные INSIZE. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95834-25: Описание типа
2025-95834-25.pdf
Файл устарел
|
Скачать | 531.9 КБ | |
|
95834-25: Методика поверки
2025-mp95834-25.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
95834-25: Описание типа
2025-95834-25-1.pdf
|
Скачать | 531.9 КБ | |
|
95834-25: Методика поверки
МП-616-2024
2025-mp95834-25-1.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Нутромеры индикаторные специальные INSIZE (далее - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Описание
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки с теплоизоляционной ручкой, отсчетного устройства, сменных измерительных стержней и/или удлинителей, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика, измерительной шкалы (для нутромеров модификаций 2348, 2424, 2432).
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней или удлинителей, или с помощью настройки измерительной шкалы. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются в следующих модификациях:
- 2127, 2443, 2827 - нутромеры с ценой деления/шагом дискретности 0,01 мм с плечом;
- 2348, 2432 - нутромеры с ценой деления 0,01 мм для отверстий с барьером внутри;
- 2424 - нутромеры с ценой деления 0,01 мм для малых по глубине и глухих отверстий;
- 2431 - нутромеры с ценой деления/шагом дискретности 0,01 мм
с самопозиционированием;
- 2921 - нутромеры с ценой деления 0,01 мм с поворачивающимся наконечником.
Нутромеры в зависимости от модификации комплектуются следующими отсчетными устройствами, которые отличаются внешним видом, принципом действия:
- 2108-10F (индикатор цифровой с шагом дискретности 0,01 мм),
- 2137-10F (индикатор цифровой с шагом дискретности 0,01 мм),
- 2308-10A/2308-10FA (индикатор часового типа с ценой деления 0,01 мм),
- 2892-10F (индикатор часового типа с ценой деления 0,01 мм).
Нутромеры отличаются внешним видом, типом отсчетного устройства, наличием или отсутствием центрирующего мостика, пределами допускаемой абсолютной погрешности, также в каждой модификации есть исполнения, которые отличаются между собой диапазоном измерений.
Нутромеры в зависимости от исполнения могут иметь в обозначении следующие
дополнительные буквы латинского алфавита:
WP - обозначает наличие водонепроницаемого цифрового отсчетного устройства
(степень защиты от пыле-, влагонепроницаемости IP54);
A - часть маркировки изготовителя.
Логотип
или
наносится
на паспорт
нутромеров
типографским методом, на державку, теплоизоляционную ручку и/или отсчетное устройство
краской, методом лазерной гравировки, с помощью наклейки или методом отливки.
Заводской номер нутромера включает в себя заводской номер державки (при наличии номера на державке) и заводской номер отсчетного устройства. Заводской номер отсчетного устройства наносится на заднюю или боковую сторону отсчетного устройства, а заводской номер державки наносится на металлическую часть державки краской или лазерной гравировкой в формате цифрового или буквенно-цифрового обозначения, что обеспечивает идентификацию каждого экземпляра в течении всего срока эксплуатации.
Диапазон измерений нутромера наносится на футляр и/или на державку или теплоизоляционную ручку шильдиком, наклейкой или лазерной гравировкой.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Цвет внешнего вида нутромеров и отсчетных устройств может отличаться.

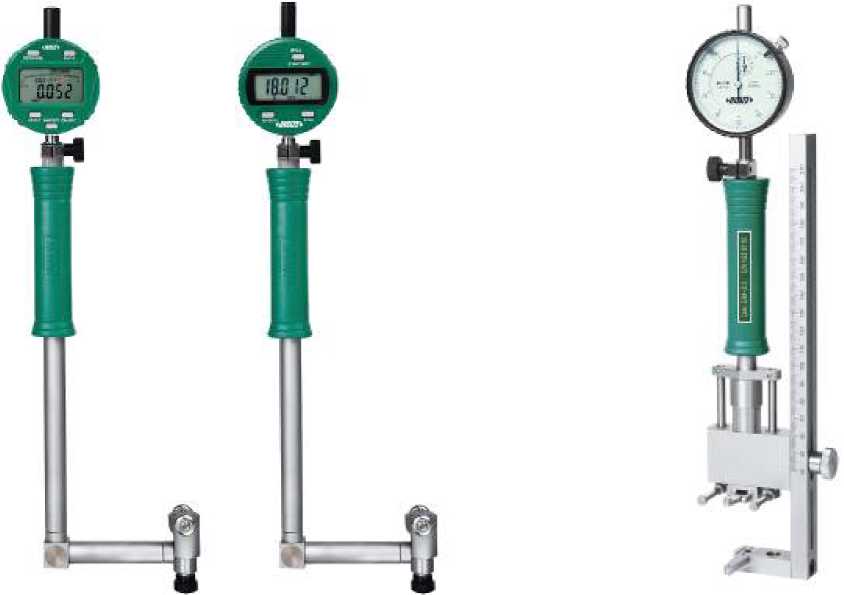

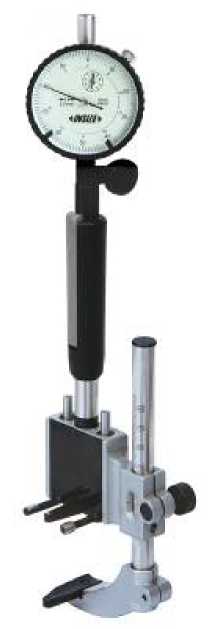

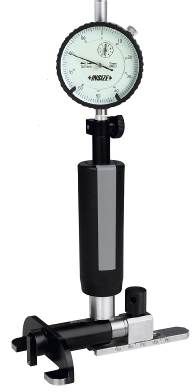

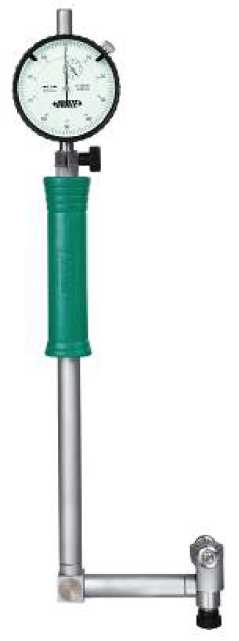

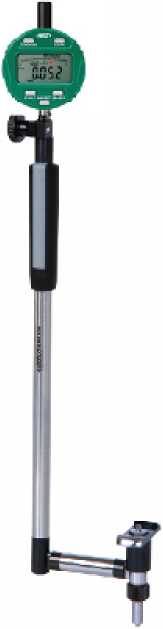

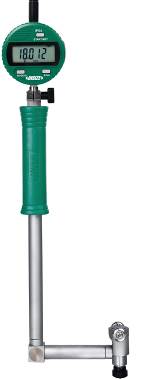

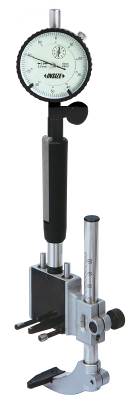

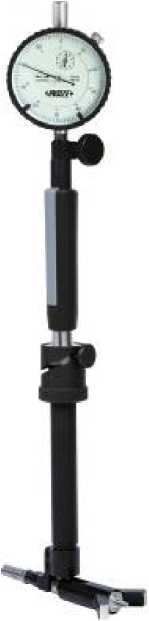

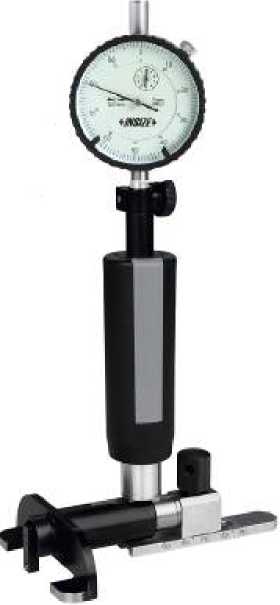

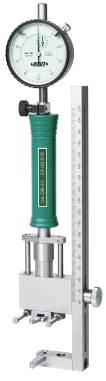

Общий вид нутромеров указан на рисунках 1 - 8.

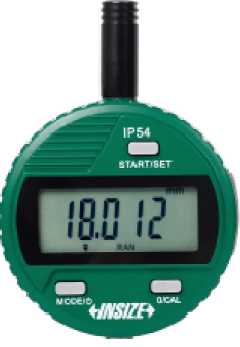

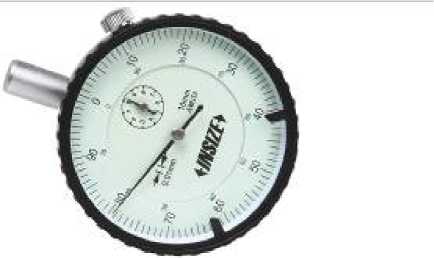

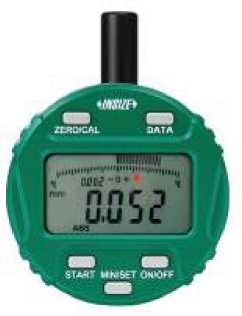

Общий вид отсчетных устройств представлен на рисунках 9 - 12.
Общий вид измерительных наконечников представлен на рисунке 13.
Места нанесения заводских номеров представлены на рисунках 14 - 15.

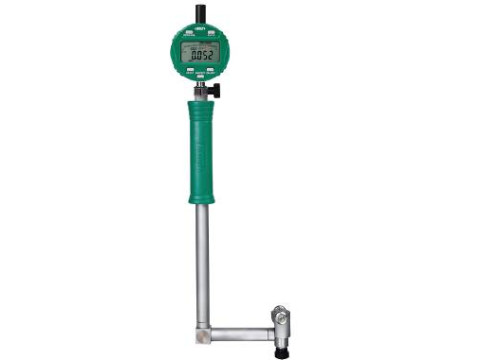

Рисунок 1 - Общий вид нутромеров модификации 2127
Рисунок 2 - Общий вид нутромеров модификации 2348
Рисунок 3 - Общий вид нутромеров модификации 2424

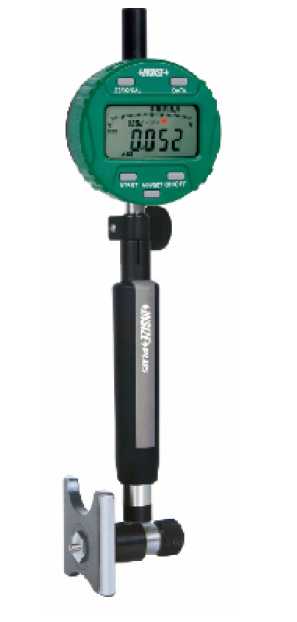

Рисунок 4 - Общий вид нутромеров модификации 2431
Рисунок 5 - Общий вид нутромеров модификации 2432
Рисунок 6 - Общий вид нутромеров модификации 2443
Рисунок 7 - Общий вид нутромеров модификации 2827
Рисунок 8 - Общий вид нутромеров модификации 2921
Рисунок 12 - Общий вид отсчетного устройства 2137-10F

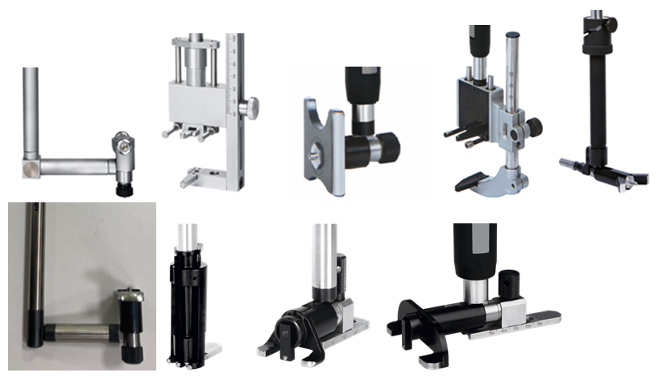

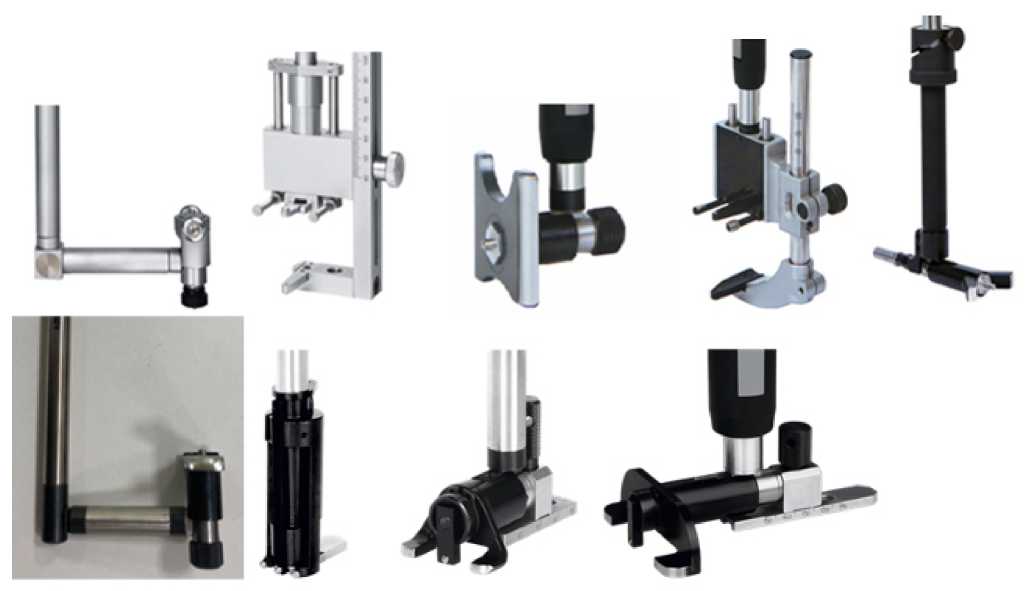

Рисунок 13 - Общий вид измерительных наконечников нутромеров

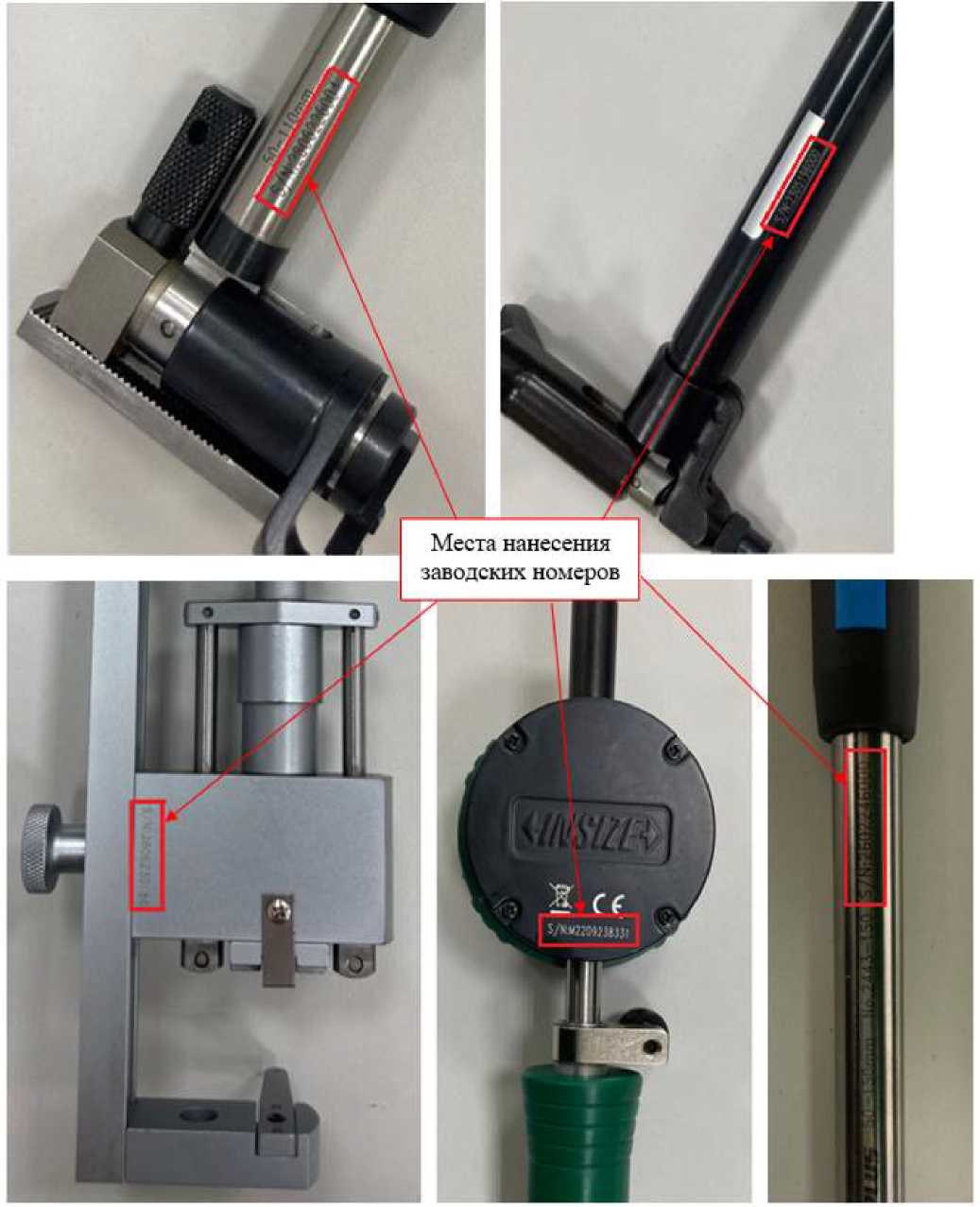

Места нанесения
заводских номеров

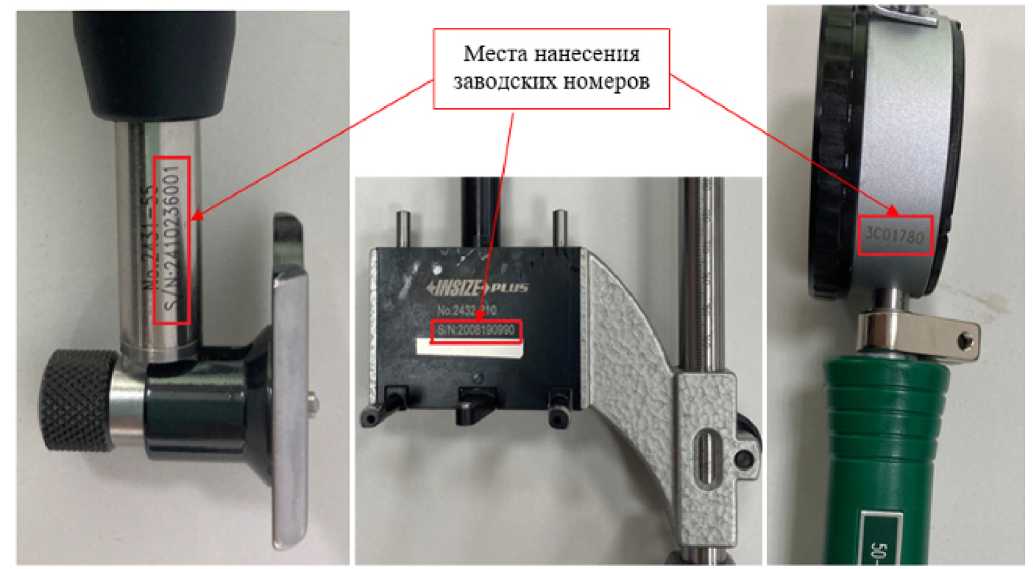

Рисунок 14 - Места нанесения заводских номеров
Рисунок 15 - Места нанесения заводских номеров
Рисунок 9 - Общий вид отсчетного устройства 2308-10A, 2308-10FA
Рисунок 11 - Общий вид отсчетного устройства 2108-10F
Рисунок 10 - Общий вид отсчетного устройства 2892-10F
|
2127 |
Модификация |
Табли! | |||
|
ih о |
250WP |
160WP |
о о |
Исполнение |
ja 2 - Метро. |
|
от 250 до 450 |
от 160 до 250 |
от 50 до 160 |
от 35 до 60 |
Диапазон измерений, мм |
логические xapai |
|
0,01 |
Шаг дискретности отсчетного устройства, мм |
сгеристики | |||
|
±0,018 |
±0,018 |
±0,018 |
±0,018 |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
нутромеров модификаг |
|
иэ |
иэ |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
щи 2127 с цифровым иг | ||
|
иэ |
иэ |
Размах показаний, мкм, не более |
щикатором | ||
|
1—к о^. |
1—к К» |
Наименьшее перемещение измерительного стержня, мм |
2137-10F | ||
|
от 3 до 7 |
от 2 до 6 |
Измерительное усилие, Н | |||
|
от 8 до 10 |
от 6 до 10 |
Измерительное усилие центр ирую щего мостика, Н | |||
|
2127 |
Модификация |
н рз й К | |||
|
LZ1 О |
250 |
о о |
о о |
Исполнение |
ла 1 — Метрологические xapai |
|
от 250 до 450 |
от 160 до 250 |
от 50 до 160 |
от 35 до 60 |
Диапазон измерений, мм | |
|
0,01 |
Шаг дискретности отсчетного устройства, мм |
н ■о к о н к я к | |||
|
±0,018 |
±0,018 |
±0,018 |
±0,018 |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
нутромеров модификаг |
|
иэ |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
щи 2127 с цифровым иг | |||
|
иэ |
Размах показаний, мкм, не более |
и к я о ■о о 2 | |||
|
1—к |
1—к К» |
Наименьшее перемещение измерительного стержня, мм |
2108-10F | ||
|
от 3 до 7 |
от 2 до 6 |
Измерительное усилие, Н | |||
|
от 8 до 10 |
от 6 до 10 |
Измерительное усилие центрирующего мостика, Н | |||
н л и ЕЕ S >£ л о Я S л
И is ■о is Я н л ■о S <1 н S я S
W о О
о
Таблица 3 - Метрологические характеристики нутромеров модификации 2348 с индикатором часового типа 2308-10FA или с индикатором часового типа 2308-10А
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления отсчетного устройства, мм |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более |
Наименьшее перемещение измерительного стержня, мм |
Измерительное усилие, Н |
Измерительное усилие центр ирую щего мостика, Н |
|
2348 |
210 |
от 40 до 210 |
0,01 |
±0,025 |
3 |
3 |
1,6 |
от 1 до 3 |
от 13 до 17 |
Таблица 4 - Метрологические характеристики нутромеров модификации 2424 с индикатором часового типа 2308-10FA или с индикатором часового типа 2308-10А
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления отсчетного устройства, мм |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центр ирую щего мостика, мкм |
Размах показаний, мкм, не более |
Наименьшее перемещение измерительного стержня, мм |
Измерительное усилие, Н |
Измерительное усилие центр ирую щего мостика, Н |
|
2424 |
50 |
от 20 до 50 |
0,01 |
±0,020 |
3 |
3 |
1,2 |
от 2 до 6 |
от 4 до 10 |
|
110 |
от 50 до 110 |
±0,025 |
3 |
3 |
1,4 |
от 6 до 10 | |||
|
300 |
от 110 до 300 |
±0,025 |
3 |
3 |
1,6 |
от 3 до 7 |
от 8 до 10 | ||
|
450 |
от 200 до 450 |
±0,025 |
3 |
3 | |||||
|
600 |
от 300 до 600 |
±0,025 |
3 |
3 |
Таблица 5 - Метрологические характеристики нутромеров модификации 2431 с цифровым индикатором 2108-10F, индикатором часового типа
23 08-1 OF А, индикатором часового типа 2308-10А или индикатором часового типа 2892-10F
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Шаг дискретности/цена деления отсчетного устройства, мм |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устпойства. мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего |
Размах показаний, мкм, не более |
Наименьшее перемещение измерительного стержня, мм |
Измерительное усилие, Н |
Измерительное усилие центрирующего мостика, Н |
|
2431 |
35 |
от 20 до 35 |
0,01 |
±0,020 |
3 |
3 |
1,2 |
от 2 до 4 |
от 5 до 8 |
|
55 |
от 35 до 55 |
±0,020 |
3 |
3 |
1,4 |
от 2 до 6 |
от 6 до 10 | ||
|
80 |
от 50 до 80 |
±0,025 |
3 |
3 | |||||
|
120 |
от 80 до 120 |
±0,025 |
3 |
3 | |||||
|
170 |
от 120 до 170 |
±0,025 |
3 |
3 |
1,6 |
от 3 до 7 |
от 8 до 10 |
Таблица 6 - Метрологические характеристики нутромеров модификации 2432 с индикатором часового типа 2308-10FA или с индикатором
часового типа 2308-10А
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Цена деления отсчетного устройства, мм |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центр ирую щего мостика, мкм |
Размах показаний, мкм, не более |
Наименьшее перемещение измерительного стержня, мм |
Измерительное усилие, Н |
Измерительное усилие центрирующего мостика, Н |
|
2432 |
70 |
от 25 до 70 |
0,01 |
±0,025 |
3 |
3 |
2,5 |
от 1 до 2 |
от 6 до 10 |
|
105 |
от 35 до 105 |
±0,025 |
3 |
3 |
з,о |
от 2 до 3 | |||
|
210 |
от 100 до 210 |
±0,025 |
3 |
3 |
3,5 | ||||
|
280 |
от 100 до 280 |
±0,025 |
3 |
3 | |||||
|
500 |
от 200 до 500 |
±0,025 |
3 |
3 |
Таблица 7 - Метрологические характеристики нутромеров модификации 2443 с цифровым индикатором 2108-10F, индикатором часового типа 2308-10FА, индикатором часового типа 2308-10А или индикатором часового типа 2892-10F_______________________________________________
|
Модификация |
Исполнение |
Диапазон измерений, мм |
Шаг дискр етности/ цена деления отсчетного устройства, мм |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более |
Наименьшее перемещение измерительного стержня, мм |
Измерительное усилие, Н |
Измерительное усилие центр ирую щего мостика, Н |
|
2443 |
6 |
от 4,5 до 6 |
0,01 |
±0,015 |
3 |
3 |
0,35 |
от 1 до 2 |
от 2 до 3 |
|
8 |
от 6 до 8 |
±0,015 |
3 |
3 |
0,5 |
от 2 до 4 |
от 4 до 8 | ||
|
12 |
от 8 до 12 |
±0,015 |
3 |
3 |
0,7 | ||||
|
20 |
от 12 до 20 |
±0,015 |
3 |
3 |
0,9 | ||||
|
35 |
от 18 до 35 |
±0,020 |
3 |
3 |
1,2 | ||||
|
60 |
от 35 до 60 |
±0,020 |
3 |
3 |
1,4 |
от 2 до 6 |
от 6 до 10 | ||
|
100 |
от 50 до 100 |
±0,025 |
3 |
3 | |||||
|
150 |
от 50 до 150 |
±0,025 |
3 |
3 | |||||
|
160 |
от 100 до 160 |
±0,025 |
3 |
3 |
1,6 |
от 3 до 7 |
от 8 до 10 | ||
|
230 |
от 100 до 230 |
±0,025 |
3 |
3 | |||||
|
290 |
от 160 до 290 |
±0,025 |
3 |
3 | |||||
|
360 |
от 160 до 360 |
±0,025 |
3 |
3 | |||||
|
410 |
от 280 до 410 |
±0,025 |
3 |
3 | |||||
|
510 |
от 280 до 510 |
±0,025 |
3 |
3 |
2,6 | ||||
|
800 |
от 400 до 800 |
±0,025 |
3 |
3 |
|
2921 |
Модификация |
часово |
н рз О) Й К |
|
1—к о |
Исполнение |
го типа 23 |
Ю 1 |
|
от 80 до 150 |
Диапазон измерений, мм |
S08-10A |
н О Й О 3 Л о я к рз |
|
0,01 |
Шаг дискретности отсчетного устройства, мм |
рз Я н К о н к я к | |
|
±0,025 |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
д н о 2 О to 2 о и к к я | |
|
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
рз к к к ьэ ьэ о к д и к я о | ||
|
иэ |
Размах показаний, мкм, не более |
о 2 Л рз о о со о | |
|
1—к |
Наименьшее перемещение измерительного стержня, мм |
о н к л рз ьэ ьэ о ОО | |
|
от 2 до 6 |
Измерительное усилие, Н |
о ч > к й к о | |
|
от 6 до 10 |
Измерительное усилие центрирующего мостика, Н |
к д и к я £ о 2 |
|
2827 |
Модификация |
н рз О) й К | |||
|
450А |
250А |
160 А |
V09 |
Исполнение |
£3 ОО 1 о н |
|
от 250 до 450 |
от 160 до 250 |
от 50 до 160 |
от 35 до 60 |
Диапазон измерений, мм |
■о о й о 3 Л л> о я к рз ■о рз |
|
0,01 |
Шаг дискретности отсчетного устройства, мм |
■о к о н к я к д | |||
|
±0,018 |
±0,018 |
±0,018 |
±0,018 |
Предел допускаемой погрешности измерений с учетом погрешности показывающего устройства, мм |
■о о 2 ■о о со 2 о и к к я рз со |
|
иэ |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм |
щи 2827 с индикатором | |||
|
иэ |
Размах показаний, мкм, не более |
часового т | |||
|
1—к |
1—к К» |
Наименьшее перемещение измерительного стержня, мм |
ипа 2308-10А | ||
|
от 3 до 7 |
от 2 до 6 |
Измерительное усилие, Н | |||
|
от 8 до 10 |
от 6 до 10 |
Измерительное усилие центрирующего мостика, Н | |||
td о о
о
Таблица 10 - Технические характеристики нутромеров индикаторных специальных
|
Модификация |
Исполнение |
Г абариты (Длина х Ширина x Высота), мм, не более |
Масса, кг, не более |
Наибольшая глубина измерений, мм |
|
2127 |
60 |
510x250x60 |
1,870 |
141 |
|
160 |
482x210x55 |
1,791 | ||
|
250 |
635x160x95 |
2,955 |
391 | |
|
450 |
695x157x122 |
3,774 | ||
|
60WP |
300x285x94 |
2,300 |
141 | |
|
160WP |
300x285x94 |
2,600 | ||
|
250WP |
490x228x90 |
3,700 |
391 | |
|
450WP |
516x337x118 |
5,000 | ||
|
2348 |
210 |
320x100x50 |
0,800 |
18 |
|
2424 |
50 |
365x120x49 |
0,715 |
77 |
|
110 |
365x120x52 |
0,809 |
58 | |
|
300 |
355x185x90 |
1,868 |
41 | |
|
450 |
365x185x90 |
2,200 | ||
|
600 |
580x220x120 |
5,110 | ||
|
2431 |
35 |
300x200x60 |
1,500 |
21 |
|
55 |
300x200x60 |
1,500 |
24 | |
|
80 |
300x200x60 |
1,500 |
25 | |
|
120 |
300x200x60 |
2,000 | ||
|
170 |
300x200x60 |
2,000 |
30 | |
|
2432 |
70 |
340x120x80 |
1,400 |
12 |
|
105 |
340x120x80 |
1,600 |
18 | |
|
210 |
340x120x80 |
1,800 |
31 | |
|
280 |
350x200x80 |
2,500 | ||
|
500 |
650x300x100 |
3,000 | ||
|
2443 |
6 |
350x160x60 |
0,800 |
80 |
|
8 |
350x160x60 |
0,850 |
100 | |
|
12 |
350x160x60 |
0,900 | ||
|
20 |
350x160x60 |
0,950 |
110 | |
|
35 |
400x180x80 |
1,000 | ||
|
60 |
500x300x100 |
1,100 |
177 | |
|
100 |
500x300x100 |
1,500 | ||
|
150 |
500x300x100 |
2,000 | ||
|
160 |
600x500x140 |
2,200 |
234 | |
|
230 |
600x500x140 |
3,000 | ||
|
290 |
600x500x140 |
4,000 | ||
|
360 |
600x500x140 |
4,500 | ||
|
410 |
800x600x150 |
5,000 |
400 | |
|
510 |
800x600x150 |
5,600 | ||
|
800 |
800x600x150 |
6,500 | ||
|
2827 |
60А |
510x250x60 |
1,870 |
141 |
|
160А |
482x210x55 |
1,791 | ||
|
250А |
635x160x95 |
2,955 |
391 | |
|
450А |
695x157x122 |
3,774 |
Продолжение таблицы 10
|
Модификация |
Исполнение |
Г абариты (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
Наибольшая глубина измерений, мм |
|
2921 |
150 |
380х160х75 |
1,417 |
109 |
Таблица 11 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Таблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
3000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нутромер индикаторный специальный |
INSIZE |
1 шт. |
|
Отсчетное устройство1) |
INSIZE |
1 шт. |
|
Сменные измерительные стержни |
_ |
1 комплект |
|
Удлинители (для нутромеров с верхним пределом диапазона измерений 150 мм и больше) |
_ |
1 комплект3) |
|
Шайбы |
_ |
1 комплект |
|
Источник питания (батарейка)2) |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
1) - отсчетное устройство в зависимости от модификации нутромера. 2) - только для нутромеров с цифровым отсчётным устройством 3) - количество удлинителей в комплекте зависит от диапазона измерений нутромера, точное количество указано в паспорте (от 1 до 4 шт.) | ||
Сведения о методах измерений
приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта нутромеров.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями приказ Росстандарта от 15 августа 2022 г. № 2018);
Стандарт предприятия INSIZE CO., LTD, Китай. «Нутромеры индикаторные специальные INSIZE».
Другие Нутромеры
