Комплексы аппаратно-программные «К1»

Номер в ГРСИ РФ: 95839-25
Производитель / заявитель: ООО «СИТИМАТИКС», г. Ульяновск
Скачать
95839-25: Описание типа
2025-95839-25.pdf
Скачать 743.4 КБ
95839-25: Методика поверки МП 651-24-049
2025-mp95839-25.pdf
Скачать 2.3 MБ
Нет данных о поставщике
Поверка
Комплексы аппаратно-программные «К1» поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы аппаратно-программные «К1» (далее - комплексы) предназначены для измерений в автоматическом режиме значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений интервалов времени, измерений текущих навигационных параметров и определения на их основе координат комплексов, определения координат и расстояний до неподвижных объектов.

Информация по Госреестру

Основные данные
Номер по Госреестру 95839-25
Действует по 09.07.2030
Наименование Комплексы аппаратно-программные
Модель «К1»
Модификации 1
2
3
Приказы
1397 от 09.07.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ b1afaacc-c8a5-c481-9ef4-0f66003126b4
Испытания
Дата Модель Заводской номер
18.02.2025 3 C00003
18.02.2025 3 G00003
18.02.2025 2 C00002
18.02.2025 2 G00002
18.02.2025 1 C00001
18.02.2025 1 G00001
Производитель / Заявитель

ООО «СИТИМАТИКС», РОССИЯ, 432001, Ульяновская обл., г.о. город Ульяновск, ул. Марата, д. 33, к. 2, эт. 2; ООО «ПРОФ-ИТ Городские решения», РОССИЯ, 432071, Ульяновская обл., г. Ульяновск, ул. Марата, д. 33, к. 2, эт. 3

Поверка

Методика поверки / информация о поверке
МП 651-24-049 Государственная система обеспечения единства измерений. Комплексы аппаратно-программные «К1». Методика поверки (с 09.07.2025)
Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 28.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Комплексы аппаратно-программные «К1» поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

95839-25: Описание типа
2025-95839-25.pdf
Скачать 743.4 КБ
95839-25: Методика поверки МП 651-24-049
2025-mp95839-25.pdf
Скачать 2.3 MБ

Описание типа

Назначение

Комплексы аппаратно-программные «К1» (далее - комплексы) предназначены для измерений в автоматическом режиме значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений интервалов времени, измерений текущих навигационных параметров и определения на их основе координат комплексов, определения координат и расстояний до неподвижных объектов.

Описание

Принцип действия комплексов при измерении значений текущего времени, интервалов времени и координат комплексов основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи, получаемых фото/видео кадров от цифровых камер с привязкой к текущему значению времени.

Принцип действия комплексов при измерении расстояний до неподвижных объектов основан на оптическом измерении расстояний от лицевой части видеокамеры комплекса до государственного регистрационного знака (далее ГРЗ).

Принцип действия комплексов при измерении координат неподвижных объектов основан на параллельном приеме и обработке информации о координатах комплекса и расстоянии от лицевой части видеокамеры комплекса до ГРЗ.

Комплексы изготавливаются в трех исполнениях: исполнение 1, исполнение 2 и исполнение 3, отличающиеся составом, метрологическими и техническими характеристиками. В состав комплексов исполнения 1 входят: вычислительный модуль тип 1, внешний приемник сигналов ГНСС вычислительного модуля тип 1, модуль коммутации и видеокамера (тип 1 и/или тип 2 и/или тип 3 и/или тип 4). В состав комплексов исполнений 2 и 3 входят: вычислительный модуль тип 2 и видеокамера (тип 1 и/или тип 2 и/или тип 3 и/или тип 4).

В состав вычислительного модуля входит GPS/ГЛОНАСС приемник, промышленный компьютер и антенный комплекс. Вычислительный модуль выпускается двух типов: тип 1 и тип 2, отличающиеся массогабаритными характеристиками и возможным количеством подключаемых камер. Видеокамеры применяются 4-х типов (тип 1 - тип 4), отличающиеся форм-фактором, функциональным назначением и техническими характеристиками. Видеокамеры типов 1 - 3 имеют возможность вращения по горизонтали на 360°.

Видеокамеры типа 1 используется при измерениях значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерениях текущих навигационных параметров и определения на их основе координат комплексов, измерениях интервалов времени, измерениях расстояний до объектов, измерениях координат местоположения объектов в составе исполнений 1 и 2.

Видеокамеры типов 2, 3, 4 используются при измерениях значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерениях текущих навигационных параметров и определения на их основе координат комплексов.

Применяемые в исполнении типы вычислительных модулей и видеокамер, указаны в формуляре.

Комплекс работает круглосуточно в автоматическом режиме без воздействия человека.

Функционально комплексы могут применяться для фиксации следующих видов нарушений:

- нарушение правил остановки и стоянки, включая нарушение требований дорожных знаков и разметки, правил остановки и стоянки на железнодорожном переезде, местах, отведенных для стоянки ТС инвалидов, служебных ТС и ТС тревожных служб, электромобилей, на пешеходном переходе, тротуаре, местах остановки маршрутных транспортных средств, трамвайных путях, далее первого ряда от края проезжей части, на автомагистрали, в тоннеле, путепроводе);

- выезд в нарушение ПДД на обочину, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути попутного и встречного направления, на встречное направление;

- нарушения в сфере благоустройства, связанные с размещением ТС на платных и бесплатных парковках, на зеленых насаждениях, при нарушении требований пожарной без опасности об обеспечении проходов и проездов к зданиям и сооружениям;

- нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС, иные нарушения, связанные с проверкой ГРЗ по базам данных;

- установка на ТС без соответствующего разрешения спецсигналов (опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);

- прочие нарушения ПДД ТС во всей зоне контроля с формированием пакета данных с указанием даты, времени и места нарушения.

Комплексы применяются только в стационарном размещении. Результаты измерений, фотоизображения и служебная информация может передаваться на внешние накопители, в том числе по беспроводным каналам связи.

Комплексы обеспечивают возможность защиты сформированных пакетов данных от несанкционированного изменения при передаче во внешнюю информационную систему путем формирования электронной цифровой подписи (ЭЦП).

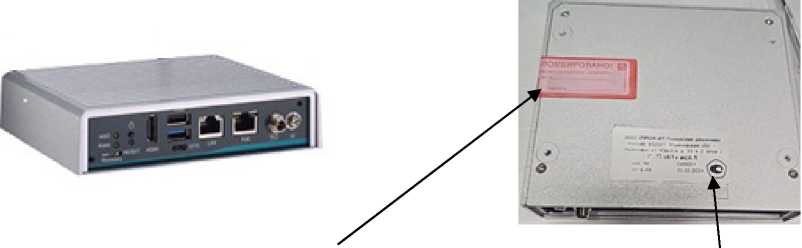

Общий вид составных частей комплексов с обозначением места нанесения знака утверждения типа, заводского номера и места пломбировки от несанкционированного доступа представлен на рисунках 1 - 8.

Место пломбировки от Место нанесения знака утверждения типа несанкционированного доступа         и заводского номера комплекса

Место пломбировки от несанкционированного доступа (предназначено для предотвращения доступа к промышленному компьютеру)

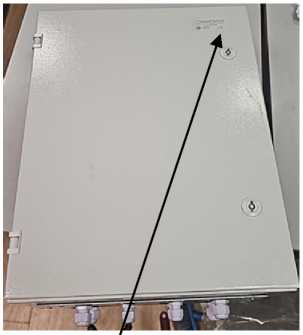

Место нанесения знака утверждения типа и заводского номера комплекса

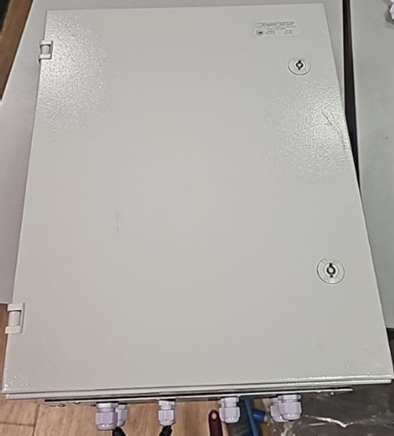

Рисунок 2 - Общий вид вычислительного модуля тип 2

Рисунок 3 - Общий вид видеокамеры тип 1

Рисунок 4 - Общий вид видеокамеры тип 2

Рисунок 5 - Общий вид видеокамеры тип 3

Рисунок 6 - Общий вид видеокамеры тип 4

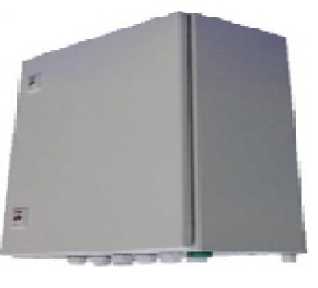

Рисунок 7 - Общий вид модуля коммутации

Рисунок 8 - Общий вид внешнего приемника сигналов ГНСС вычислительного модуля тип 1

Общий вид маркировки комплексов представлен на рисунке 9.

ООО «ПРОФ-ИТ Городские решения» Россия, 432071, Ульяновская обл..

г. Ульяновск, ул. Марата, д. 33, к. 2, этажЗ Комплекс аппаратно-программный «К1» исп.1

зав. Ns

дата изг.

G00001

ООО «СИТИМАТИКС»

Россия, 432001, Ульяновская обл..

г.Ульяновск. ул. Марата, д. 33, к. 2, этаж 2

Комплекс аппаратно-программный «К1» исп.2

ЬдВ, №         С00002

дата изг

Знак поверки на комплексы не наносится.

Заводской номер наносится на прямоугольную самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на нижней стенке вычислительного модуля тип 1 и верхний правый угол вычислительного модуля тип 2. Формат нанесения заводского номера буквенно-цифровой.

Программное обеспечение

Метрологическая значимая часть программного обеспечения (ПО) комплексов представляет собой специальный программный модуль, установленный в вычислительном модуле. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

Kl.so

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики исполнения 1 и 2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени UTC(SU), мкс

±0,1

Диапазон измерений интервалов времени, с

от 5 до 86400

Пределы допускаемой погрешности измерений интервалов времени, с

±1

Диапазон измерений расстояний до неподвижных объектов (для видеокамеры тип 1), м

от 2 до 150

Пределы допускаемой абсолютной погрешности измерений расстояний до неподвижных объектов (для видеокамеры тип 1), м

±2

Допускаемые доверительные границы абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения комплексов в плане*, м

±3

Допускаемые доверительные границы абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения неподвижных объектов в плане (для видеокамеры тип 1)*, м

±4

* - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3

Таблица 3 - Метрологические характеристики исполнения 3

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени UTC(SU), мкс

±0,1

Диапазон измерений интервалов времени, с

от 5 до 86400

Пределы допускаемой погрешности измерений интервалов времени, с

±1

Продолжение таблицы 3

Допускаемые доверительные границы абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения комплексов в плане*, м

±3

* - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3

Таблица 4 - Технические характеристики исполнений 1, 2, 3

Наименование характеристики

Значение

Габаритные размеры составных частей комплексов, мм, не более:

- вычислительный модуль тип 1

длина

148

ширина

130

высота

35

- внешний приемник сигналов ГНСС вычислительного модуля тип 1

длина

56

ширина

46

высота

19

- вычислительный модуль тип 2

длина

500

ширина

400

высота

210

- модуль коммутации

длина

400

ширина

360

высота

215

- видеокамера тип 1

диаметр

190

длина

332

- видеокамера тип 2

диаметр

200

длина

353

- видеокамера тип 3

диаметр

183

длина

175

- видеокамера тип 4

длина

151

ширина

91

высота

91

Масса, кг, не более:

- вычислительный модуль тип 1

1

- внешний приемник сигналов ГНСС вычислительного модуля тип 1

0,04

- вычислительный модуль тип 2

25

- модуль коммутации

13

- видеокамера тип 1

4,7

- видеокамера тип 2

6,8

- видеокамера тип 3

2,4

- видеокамера тип 4

0,73

Лист № 7

Всего листов 9

Продолжение таблицы 4

Наименование характеристики

Значение

Рабочие условия применения комплексов:

- температура окружающего воздуха, °С:

- атмосферное давление, кПа

- относительная влажность при температуре окружающего воздуха +35 °С, %

от -60 до +65 от 60,0 до 110,0

до 98

Напряжение питания: постоянного тока, В: - вычислительный модуль тип 1 переменного тока частотой 50±3 Гц, В: - вычислительный модуль тип 2

от 10 до 14

от 90 до 300

Знак утверждения типа

наносится на прямоугольную самоклеящуюся этикетку, изготовленную типографским способом, размещаемую на нижней стенке вычислительного модуля, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность комплексов

Наименование

Обозначение

Количество

Комплексы аппаратно-программные

«К1»

1 шт.*

Руководство по эксплуатации

ПФДВ.402169.001РЭ**

СМФБ.402169.001РЭ***

1 экз.

Формуляр

ПФДВ.402169.001ФО**

СМФБ.402169.001ФО***

1 экз.

Методика поверки

1 экз.

* - состав комплексов зависит от заказа и указывается в формуляре на комплекс;

* * - документация изготовителя ООО «ПРОФ-ИТ Городские решения»;

* ** - документация изготовителя ООО «СИТИМАКС»

Сведения о методах измерений

изложены в разделе 5.2.2 «Общие настройки комплекса» документа ПФДВ.402169.001РЭ / СМФБ.402169.001РЭ «Комплексы аппаратно-программные «К1» Руководство по эксплуатации».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (в части пунктов 12.42.1, 12.42.2, 12.43);

ГОСТ 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» в части пункта 5.5;

26.51.66.190-001-00432254-2024 «Комплекс аппаратно-программный «К1». Технические условия».
