Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan
| Номер в ГРСИ РФ: | 95842-25 |
|---|---|
| Производитель / заявитель: | ООО "СканЛайн", г. Санкт-Петербург |
Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95842-25 | ||||||||||||
| Действует | по 09.07.2030 | ||||||||||||
| Наименование | Приборы оптические координатно-измерительные бесконтактные | ||||||||||||
| Модель | ScanLine EasyScan | ||||||||||||
| Модификации |
ScanLine EasyScan HX2 ScanLine EasyScan Combo+ ScanLine EasyScan UEPRO2 |
||||||||||||
| Приказы |
№1397 от
09.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | e82a14ea-2e55-84bd-e8a9-1f1cf17fcde7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «СканЛайн», РОССИЯ, 194100, г. Санкт-Петербург, вн. тер. г. муниципальный округ Сампсониевское, ул. Кантемировская, д. 39, лит. А, помещ. 37-Н, оф. 224А
Поверка
| Методика поверки / информация о поверке |
МП-383-2024 Государственная система обеспечения единства измерений. Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan. Методика поверки
(с 09.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95842-25: Описание типа
2025-95842-25.pdf
|
Скачать | 2.3 MБ | |
|
95842-25: Методика поверки
МП-383-2024
2025-mp95842-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Описание
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок (режим измерений Laser Mode). Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
Приборы выпускаются в следующих модификациях: ScanLine EasyScan Libre, ScanLine EasyScan HX, ScanLine EasyScan HX2, ScanLine EasyScan Combo, ScanLine EasyScan Combo+, ScanLine EasyScan UEPRO, ScanLine EasyScan UEPRO2, ScanLine EasyScan TRIO отличающихся некоторыми метрологическими и техническими характеристиками.
Модификации ScanLine EasyScan Combo и ScanLine EasyScan Combo+ дополнительно имеют режим измерений в инфракрасном диапазоне (режим измерений IR Mode). Модификации ScanLine EasyScan UEPRO, ScanLine EasyScan UEPRO2 и ScanLine EasyScan TRIO дополнительно имеют режим измерений с фотограмметрией. Модификации ScanLine EasyScan HX и ScanLine EasyScan HX2 имеют два режима работы: Laser Scan-стандартный режим работы для сканирования объектов с поверхностью сложной формы, Rapid Scan - быстрый режим сканирования для объектов с поверхностью, не имеющей решётчатой структуры и глубоких отверстий.
При помощи встроенной фотограмметрии или устройства внешней фотограмметрии (далее - устройство) ScanLine DigiMetric 2, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования. Данные режимы применяются для увеличения диапазона и повышения точности измерений.
Заводской номер в виде буквенно-числового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней или нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
а)
б)
г)
в)
д)
е)

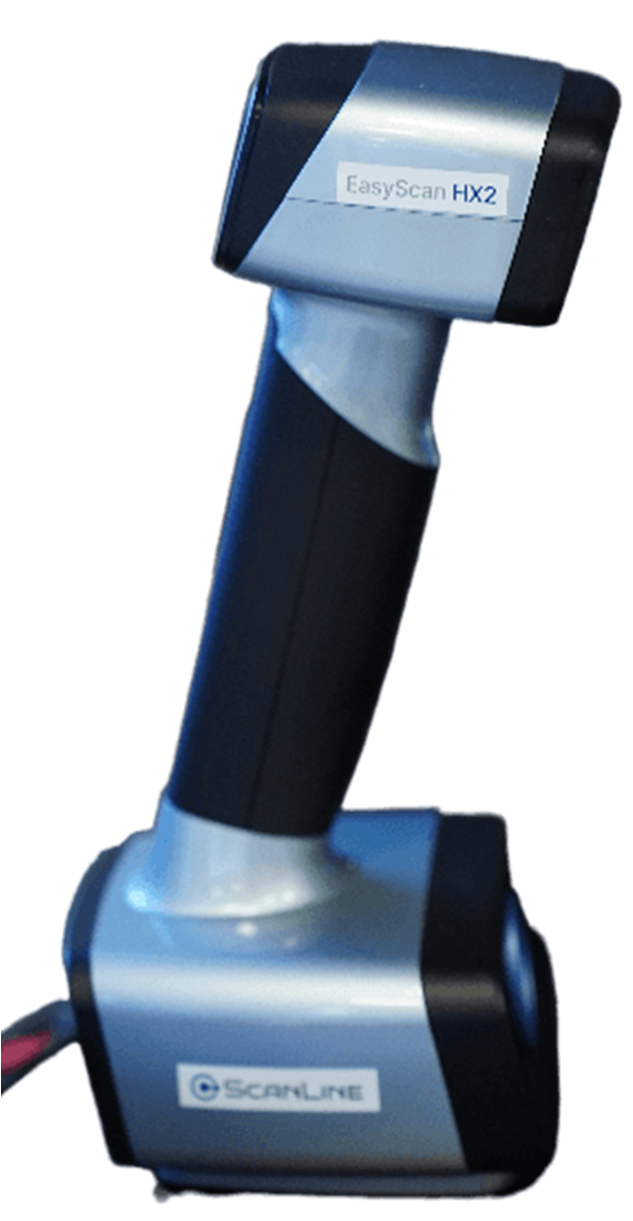

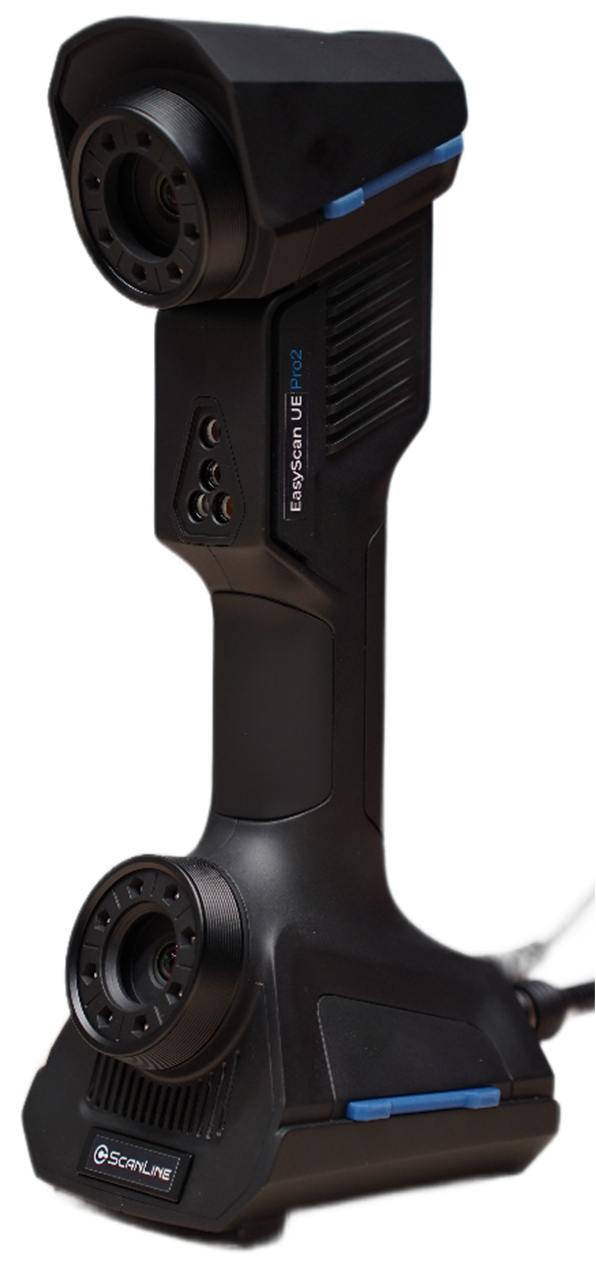

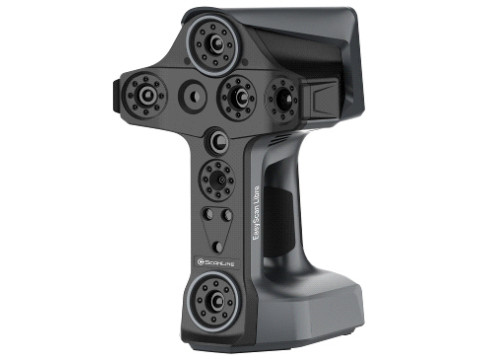

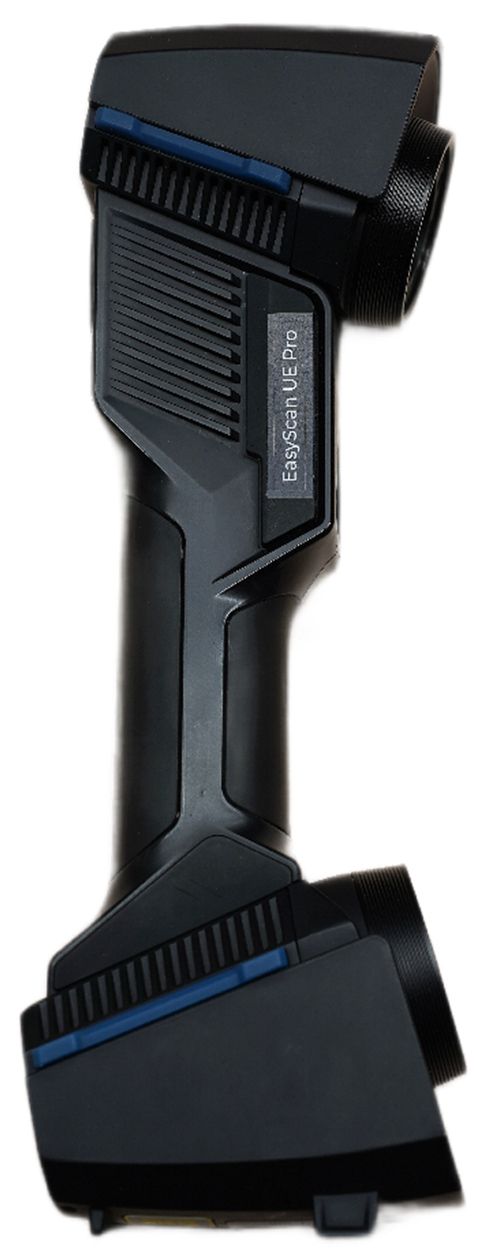

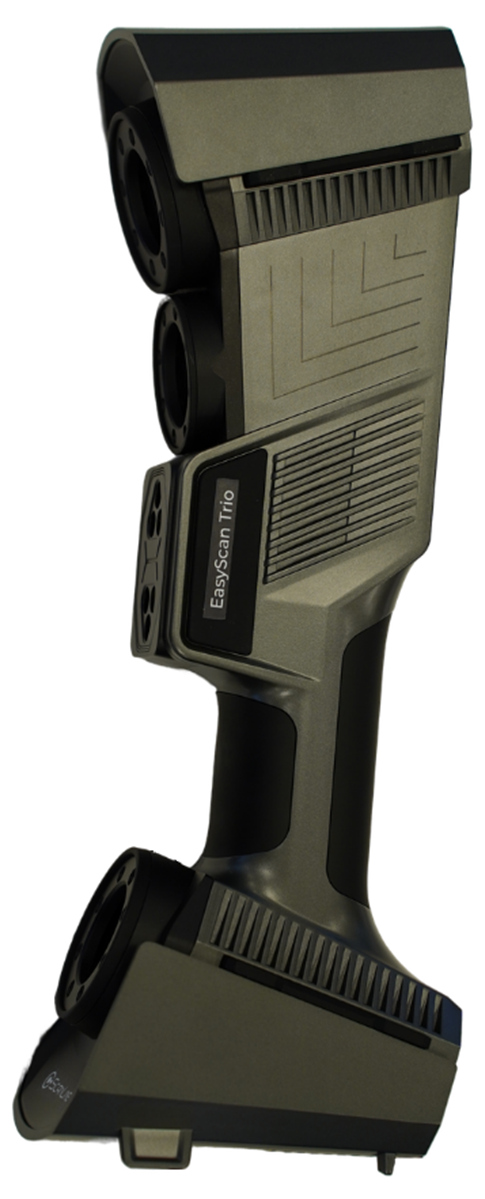

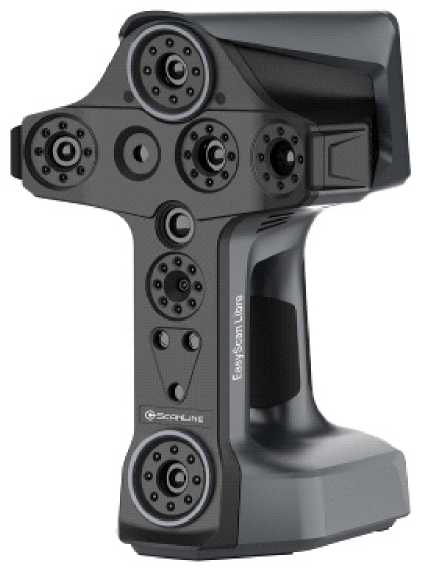

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных ScanLine модификаций: а) ScanLine EasyScan Libre; б) ScanLine EasyScan HX, ScanLine EasyScan HX2; в) ScanLine EasyScan Combo, ScanLine EasyScan Combo+, г) ScanLine EasyScan UEPRO, д) ScanLine EasyScan UEPRO2, е) ScanLine EasyScan TRIO
д)
е)

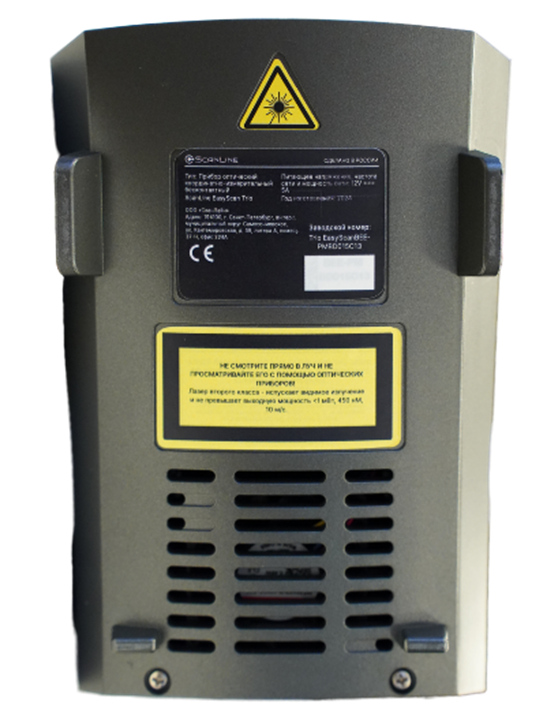

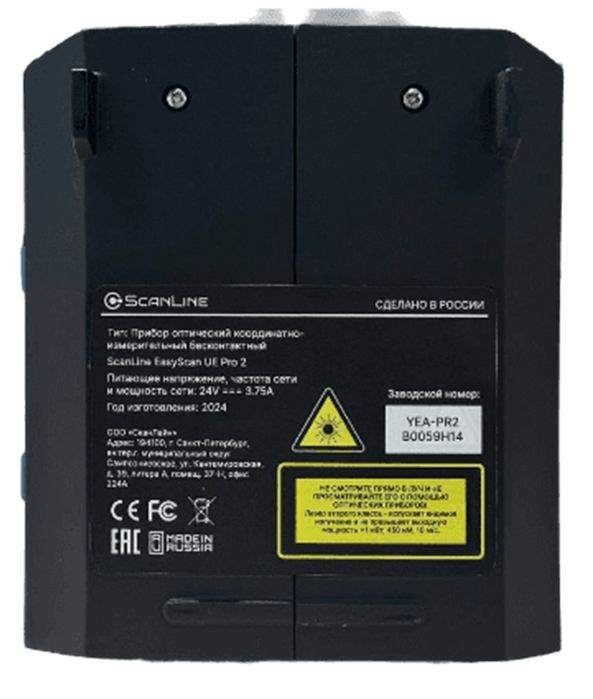

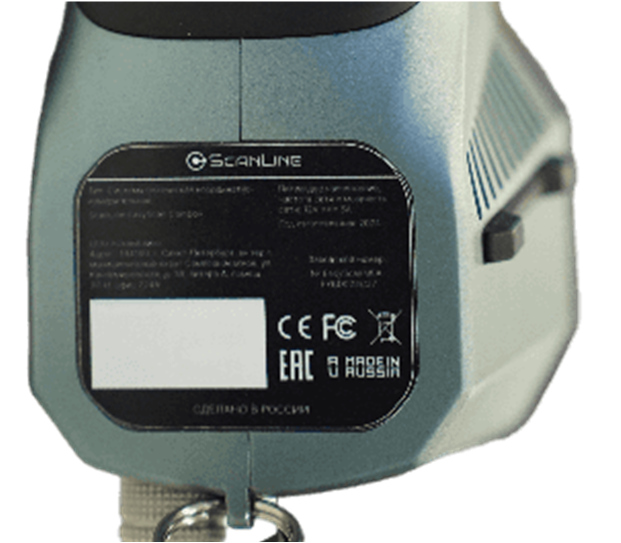

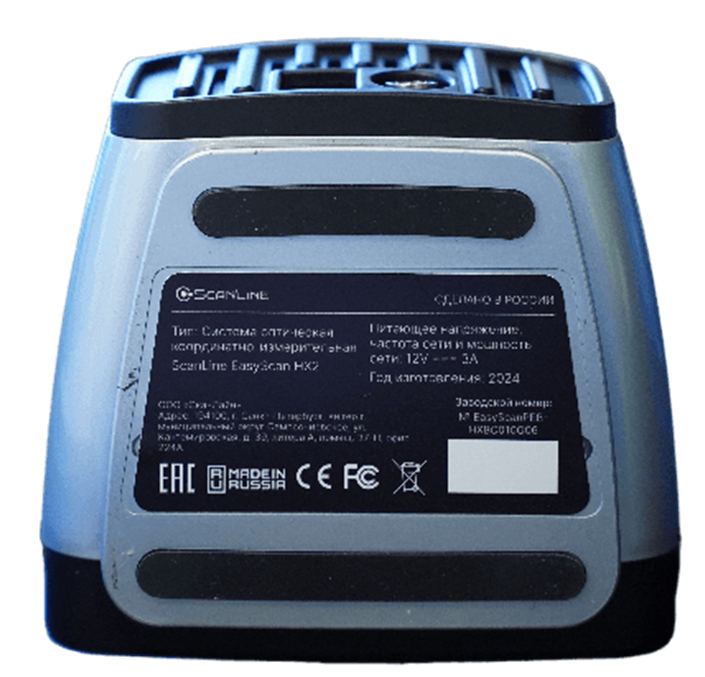

Рисунок 2 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных ScanLine модификаций: а) ScanLine EasyScan Libre; б) ScanLine EasyScan HX, ScanLine EasyScan HX2; в) ScanLine EasyScan Combo, ScanLine EasyScan Combo+, г) ScanLine EasyScan UEPRO, д) ScanLine EasyScan UEPRO2, е) ScanLine EasyScan TRIO

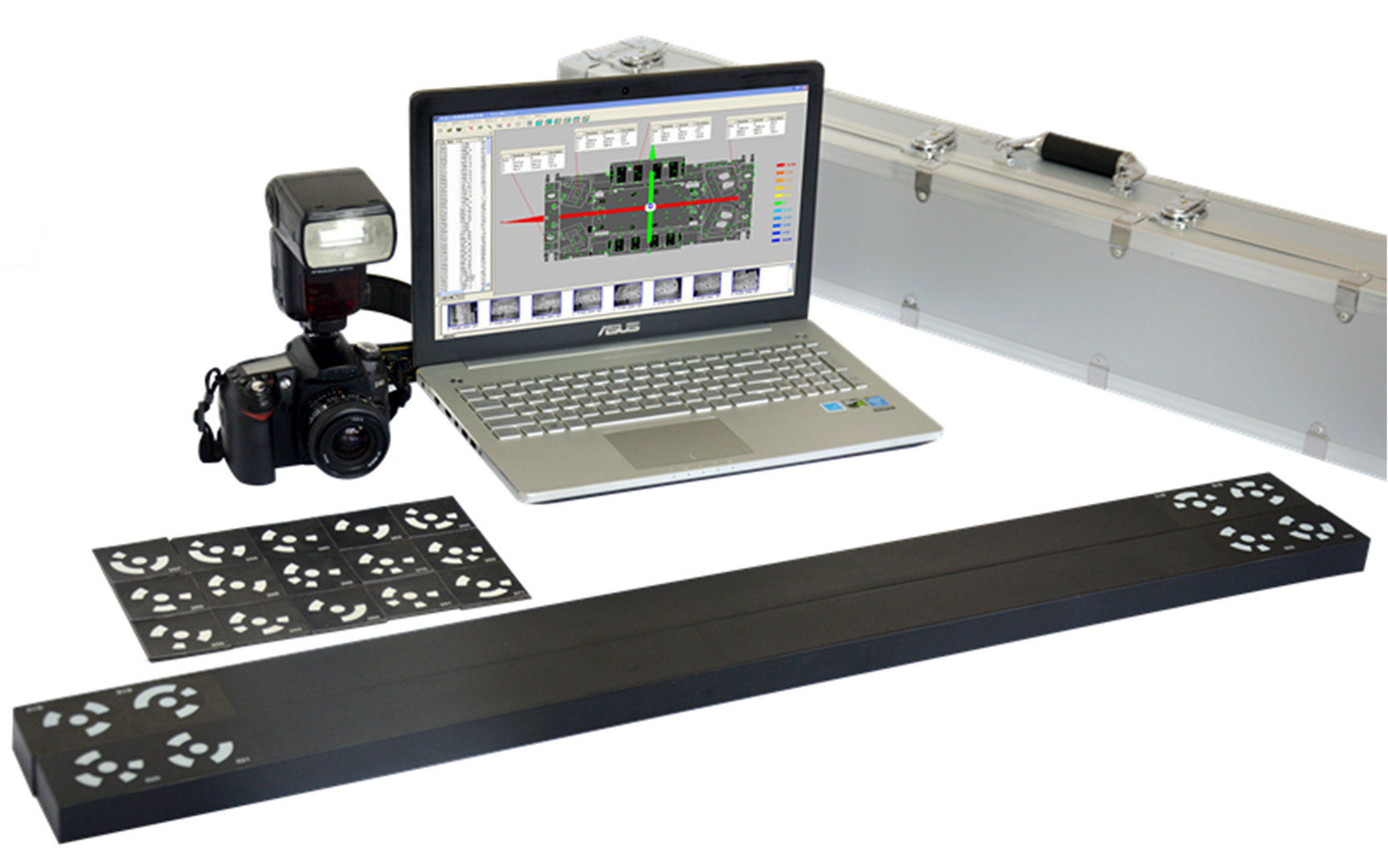

Рисунок 3 - Общий вид вспомогательного устройства ScanLine DigiMetnc 2
Программное обеспечение
Приборы работают под управлением метрологически значимого программного обеспечения (далее - ПО) FreeScan или EasyScan, установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
ПО EXModel, EXModel Pro, Shining 3D Inspect, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
FreeScan |
EasyScan |
EXModel |
EXModel Pro |
Shining 3D Inspect |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.2.5.1 |
не ниже 1.2.5.1 |
не ниже 6.0.54 |
не ниже 6.0.54 |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
_ | ||||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
ScanLine EasyScan | ||
|
Lib H HX re X 2 |
Comb Combo o + |
UEPR UEPR TRI O O2 O | |
|
Диапазон измерений геометрических размеров объектов, мм |
от 10 до 8000 | ||
|
Диапазон измерений геометрических размеров объектов при проведении комбинированных измерений совместно со встроенной системой фотограмметрии или с устройством ScanLine DigiMetric 2, мм |
_ |
от 10 до 10000 | |
|
Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров объектов в режиме измерений: | |||
|
- Laser Mode, мм |
±(0,03+0,05^ L) |
±(0,014+0,025^ L) |
±(0,014+0,025-L) |
|
- IR Mode, мм |
_ |
±(0,05+0,10-L) |
_ |
|
- совместно со встроенной системой фотограмметрии, мм |
_ |
_ |
±(0,014+0,012<L) |
|
- совместно с устройством ScanLine DigiMetric 2, мм |
_ |
±(0,014+0,012-L) |
_ |
|
где L - длина объекта в метрах | |||
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Значение | ||||
|
Модификация |
ScanLine EasyScan | ||||
|
Libre |
HX HX2 |
Combo Combo+ |
UEPRO UEPRO2 |
TRIO | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
162 182 266 |
108 110 237 |
63 53 193 |
104 75 298 |
120 76 331 |
|
Масса, г, не более |
1800 |
710 |
620 |
840 |
985 |
|
Напряжение питания от источника постоянного тока, В |
12±10% | ||||
|
Условия эксплуатации: - температура окружающей среды, °С |
От -20 до +40 | ||||
Таблица 4 - Основные технические характеристики устройства ScanLine DigiMetric 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
135x104x72 |
|
Масса, г, не более |
720 |
|
Напряжение питания от источника постоянного тока, В |
7,4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
От -20 до +40 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор оптический координатно-измерительный бесконтактный |
ScanLine EasyScan |
1 шт. |
|
Калибровочная пластина |
_ |
1 шт. |
|
Соединительный кабель передачи данных USB 3.0 |
_ |
1 шт. |
|
Блок питания постоянного тока |
_ |
1 шт. |
|
Комплект рефлекторных меток |
_ |
1 шт. |
|
USB накопитель с ПО |
_ |
1 шт. |
|
Электронный ключ защиты ПО |
_ |
1 шт. |
|
Пластиковая карточка с кодом лицензии для ПО |
_ |
1 шт. |
|
Сертификат калибровки |
_ |
1 шт. |
|
Масштабная линейка для фотограмметрии * |
_ |
2 шт. |
|
Устройство внешней фотограмметрии |
ScanLine DigiMetric 2 |
По заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Кейс для транспортировки |
_ |
1 шт. |
|
* Только для модификаций ScanLine EasyScan ScanLine UEPRO, ScanLine EasyScan UEPRO2, ScanLine EasyScan TRIO | ||
Сведения о методах измерений
приведены в разделе 3 «Работа с программой» документа «Приборы оптические координатноизмерительные бесконтактные ScanLine EasyScan. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
26.20.16-004-63047528-2024. Приборы оптические координатно-измерительные бесконтактные ScanLine EasyScan. Технические условия.
