Расходомеры-счётчики массовые DFJD

Назначение

Расходомеры-счётчики массовые DFJD (далее - расходомеры) предназначены для измерений массового расхода и массы, объемного расхода и объема, плотности, температуры жидкостей и газов.

Описание

Принцип действия расходомеров основан на использовании силы Кориолиса, возникающей при колебаниях измерительных трубок при прохождении по ним измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а значение резонансной частоты собственных колебаний трубок с жидкостью пропорционально плотности. Объём и объемный расход определяются по измеренным значениям массы, массового расхода и плотности измеряемой среды. Измерение температуры осуществляется при помощи встроенного термометра сопротивления.

Расходомеры состоят из датчика массового расхода (далее - датчик) с встроенным термометром сопротивления и преобразователя сигнала (далее - преобразователь). Сигналы с датчика и термометра сопротивления поступают на преобразователь, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (Modbus) и HART. Также преобразователь имеет жидкокристаллический дисплей и элементы управления в виде кнопок. Преобразователь может жестко крепится на датчике (встроенное исполнение), или может быть соединен с датчиком с помощью кабеля (раздельное исполнение).

Расходомеры выпускаются в двух исполнениях, которые отличаются друг от друга внешним видом и формой измерительных трубок датчика: исполнение Z и исполнение P. Исполнение Z комплектуется преобразователем DPT200, а исполнение Р комплектуется преобразователем DPT100.

Общий вид расходомеров представлен на рисунке 1.

Общий вид преобразователя представлен на рисунке 2.

Пломбирование расходомеров заводской пломбой от непреднамеренного вмешательства показано на рисунке 3.

Заводской номер расходомеров наносятся на маркировочную табличку и/или наклейку в буквенно-цифровом формате методом лазерной гравировки. Внешний вид маркировочных табличек представлен на рисунке 4.

Место нанесения маркировочной таблички

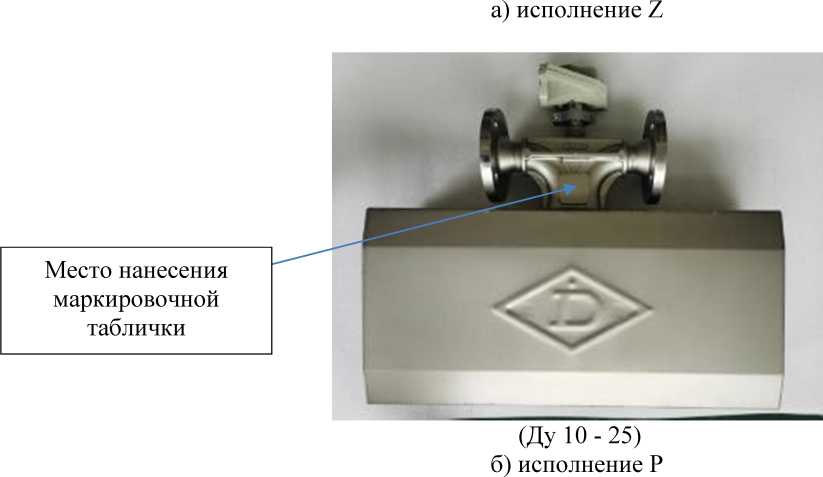

(Ду 40 - 300) б) исполнение P

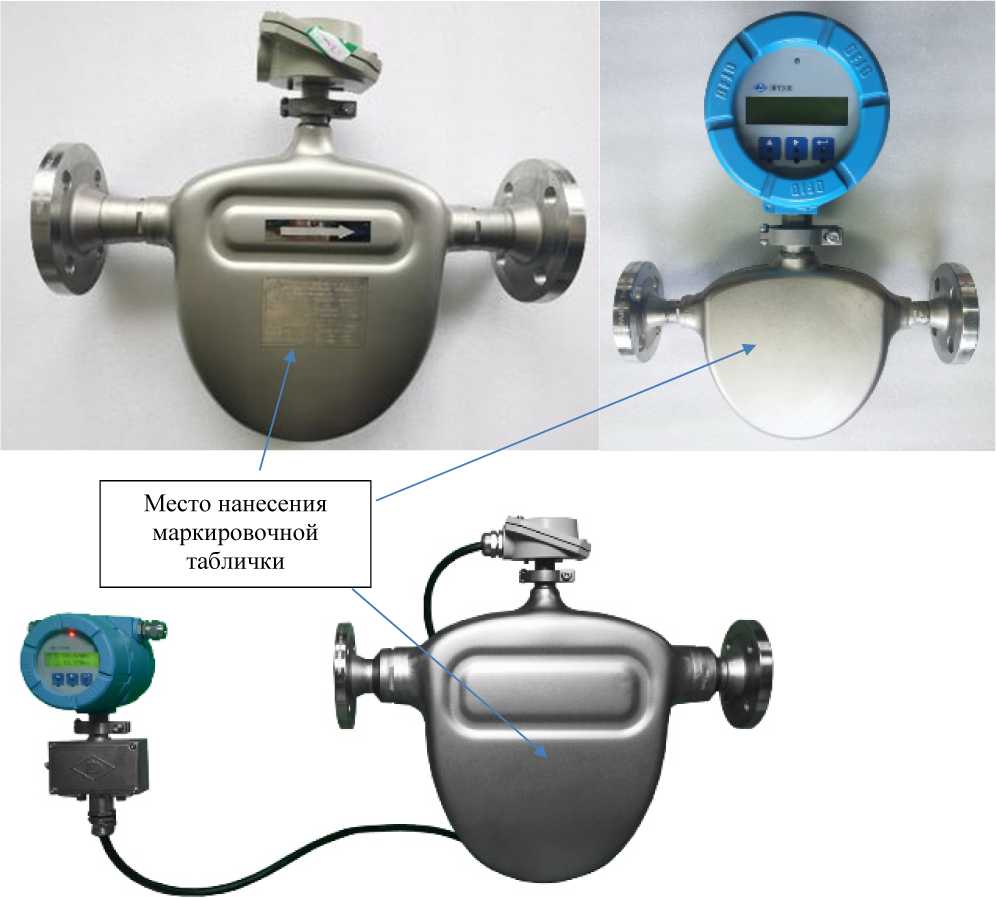

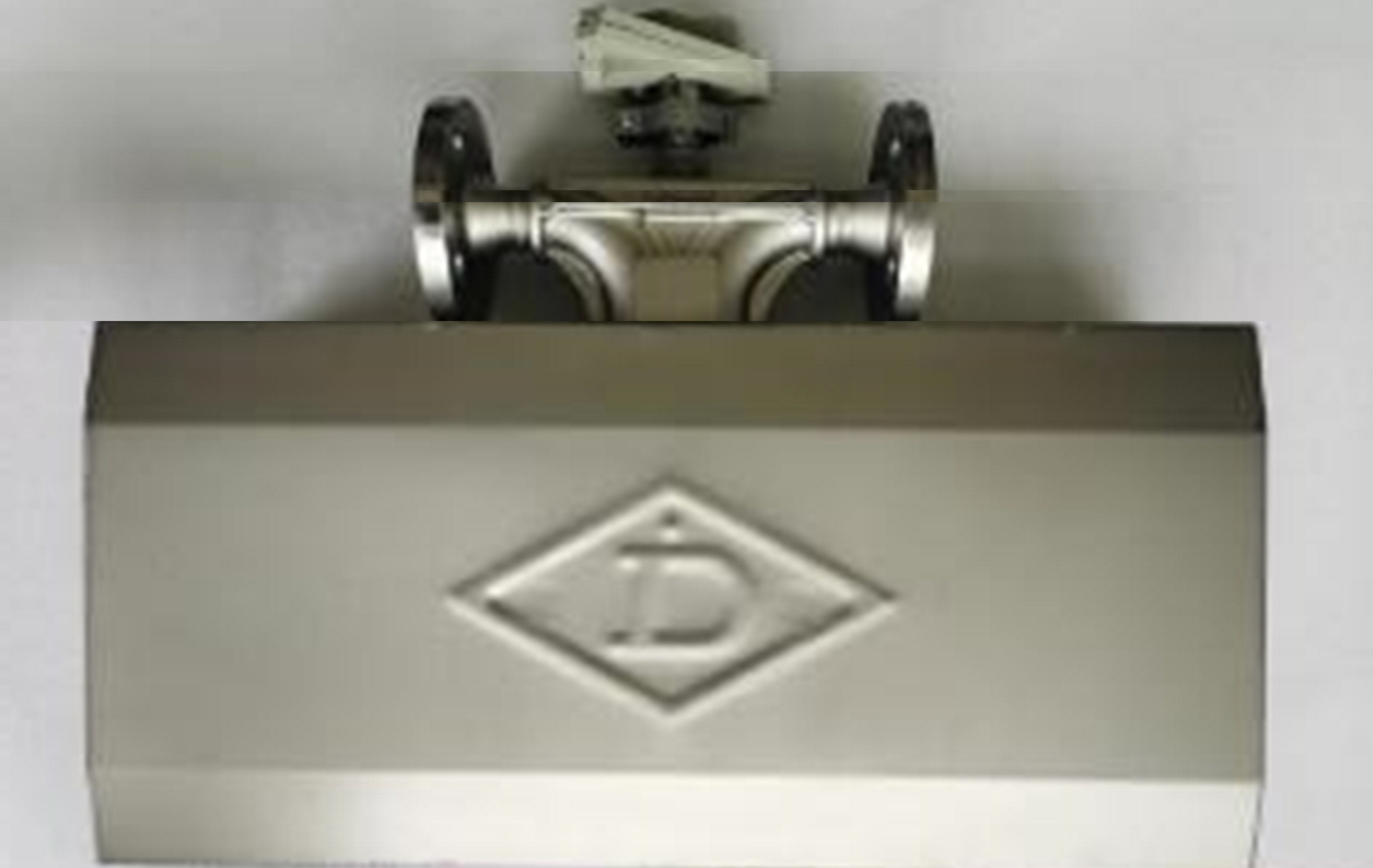

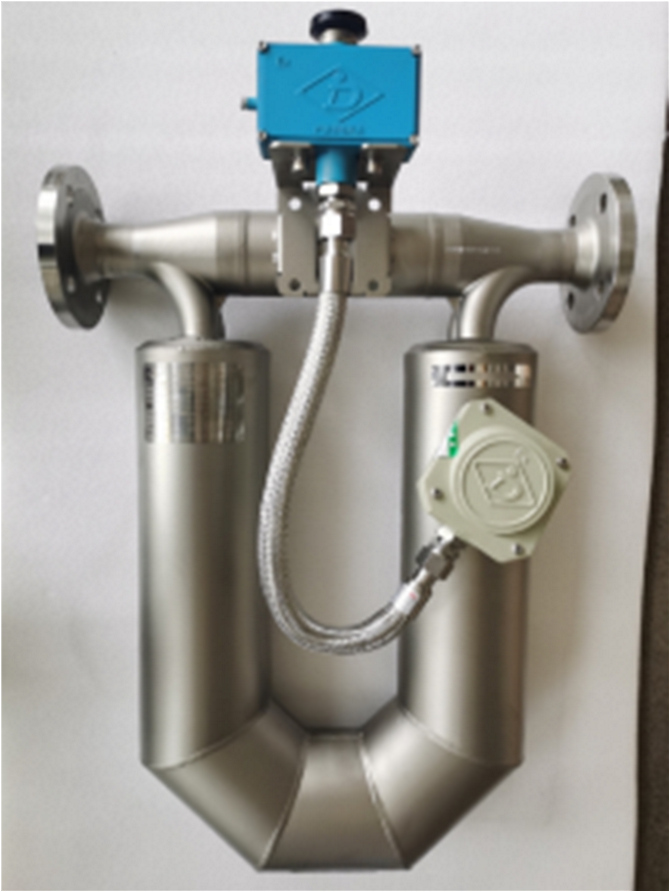

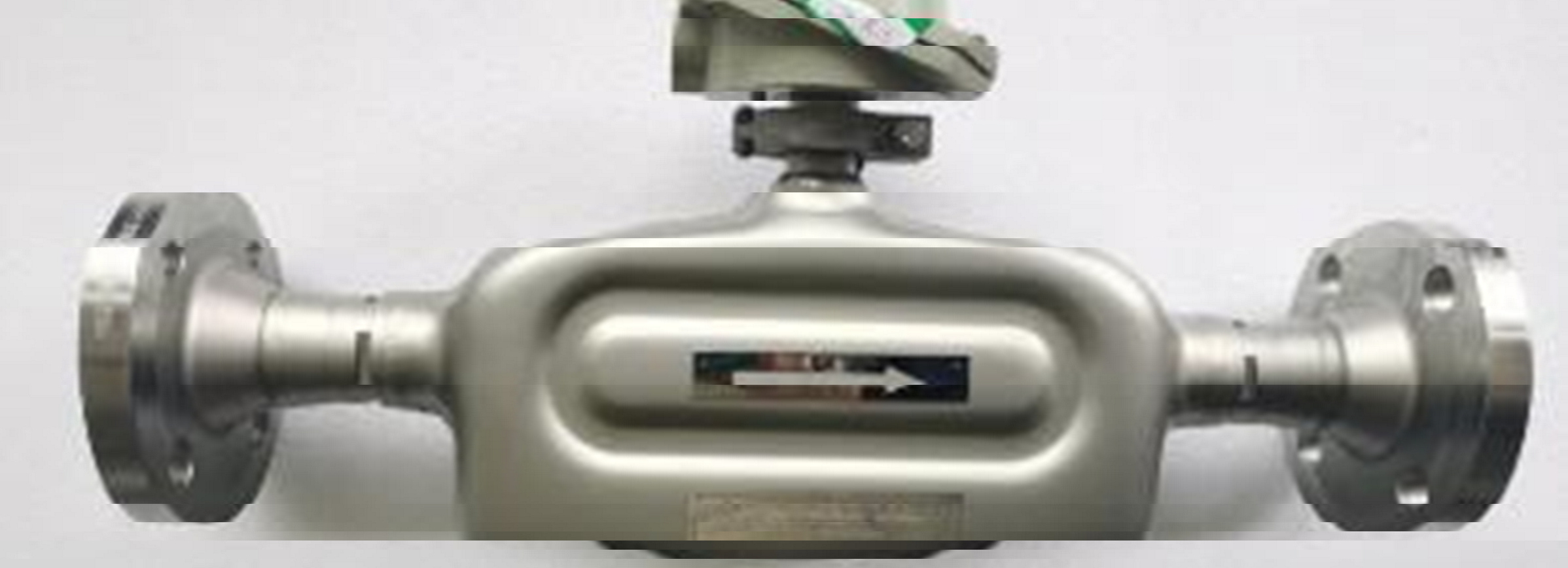

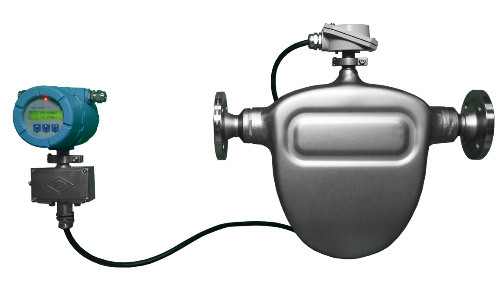

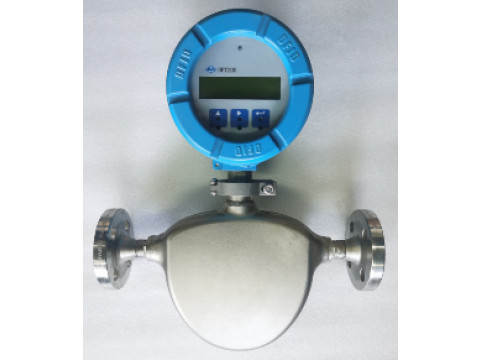

Рисунок 1 - Общий вид расходомеров-счётчиков массовых DFJD

DPT100 DPT200

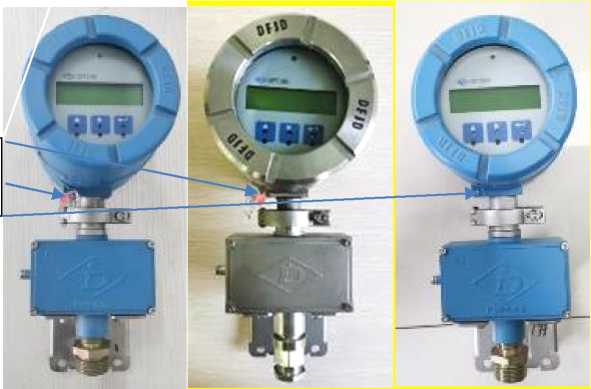

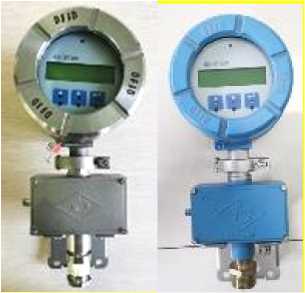

Рисунок 2 - Общий вид преобразователей

Место нанесения заводской пломбы

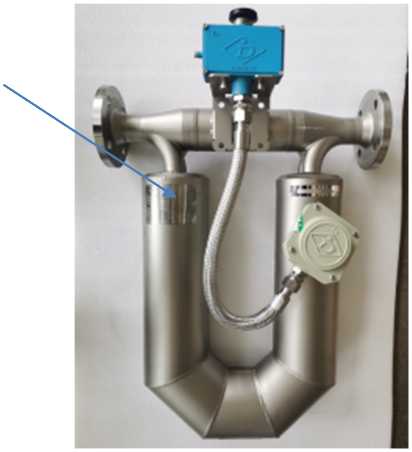

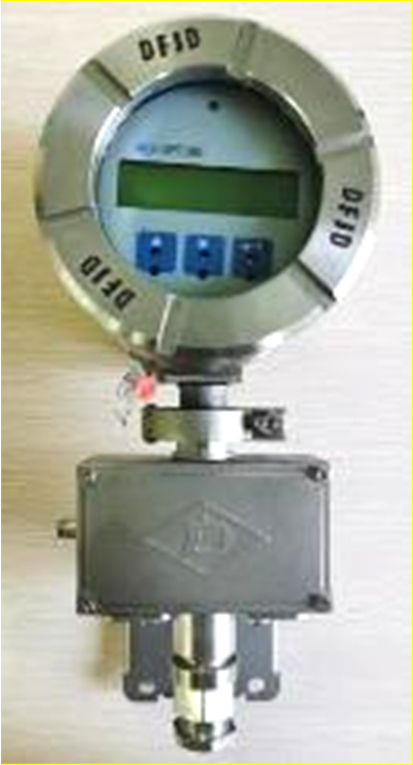

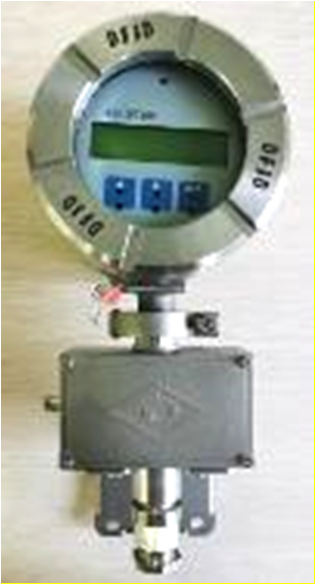

Рисунок 3 - Место нанесения заводской пломбы

Место нанесения

Место нанесения знака

заводского номера

утверждения типа

Исполнение

:OBU2LB21B1AI1S.\O1ZE1

Коэфф,

Коэффиц,

1Ех db eb ib ПС Т6...Т1 Gb Х/Ех ib tblUC Т+8(ГС...Т+350’С Db X IP66/1P67

No.6 West of Quiling -Ith.Caotang Town.Hi tech Development Zone. Xi'an City.

Shaanxi Provinoe. China http://www.xadfjd.cn

К 639. 17

Кп. тонн.:

Tc 4. 25

>аб.^ *350 Г

DI 0.00129 T1 10757.98

D2 0.99980 T2 12795. 34 Tc 4. 25

диапазон измерений

1ент расхода | icht плотности

0_240 т/ч

дата производства

29. 09/2024

316L

4. OMPa

Материал

'ш'ап Dongfeng Machinery & Electronic Co., Ltd Расходомеры счётчики массовые DFJD DFJ D

юдскон № t 0036754/0037189

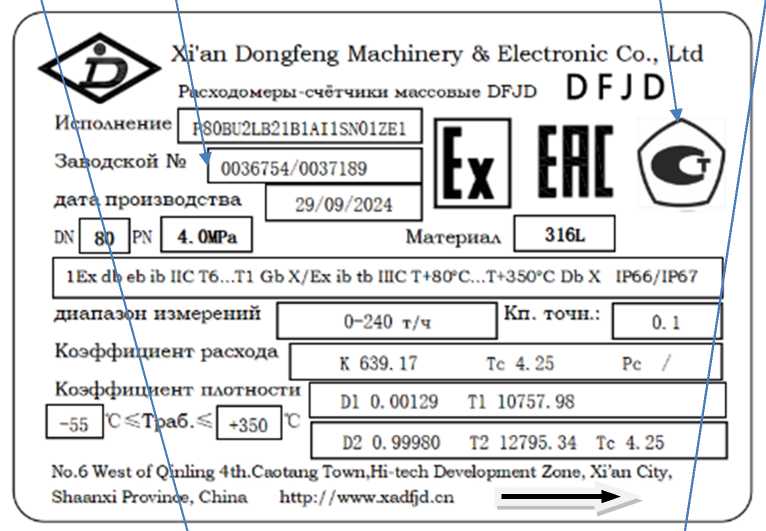

а) маркировочная табличка на датчике

Xi'an Dongfeng Machinery & Electronic Co.. Ltd DFJD

Преобразователь сигнала

DPT100 Дата 29/03/2024

Заводской №

0037189 0036754

_55

■60

Опи t-248/2 20В

Номер сертификата взрывобезопасное™ QiEx 20. 0SS2

lExdb eb [ib Gb) ИС Тб GbX/Ex tb [ib Db) ШС T80“C DbX IP66/1P67

No b West of Qjnling 4th.Caotang I own,Hi-tech Development Zone, Xi'an City.

Shaanxi Province, China http://www.xadfjd.cn

б) маркировочная табличка на преобразователе

Рисунок 4 - Внешний вид маркировочных табличек и/или наклейки.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по цифровым интерфейсам, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на шильдик и/или на наклейку методом лазерной гравировки в соответствии с рисунком 2 и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 2 и 5 руководства по эксплуатации «Расходомеры-счётчики массовые DFJD».

Нормативные документы

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;

Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. № 1133;

Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;

Стандарт предприятия Xi'an Dongfeng Machinery & Electronic Co., Ltd., Китай.
