Пробник дифференциальный 1141А с модулем управления и питания 1142А
| Номер в ГРСИ РФ: | 95865-25 |
|---|---|
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Пробник дифференциальный 1141А с модулем управления и питания 1142А (далее - пробник 1141А) предназначен для измерений малых дифференциальных сигналов при наличии высоких уровней постоянного напряжения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95865-25 | |||||||||
| Наименование | Пробник дифференциальный 1141А с модулем управления и питания 1142А | |||||||||
| Модификации |
пробник дифференциальный 1141А с модулем управления и питания 1142А |
|||||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 843f994b-a3df-de67-bda5-0ae58c20180e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Agilent Technologies, Inc., СОЕДИНЕННЫЕ ШТАТЫ, 5301 Stevens Creek Blvd Santa Clara CA 95051
Поверка
| Методика поверки / информация о поверке |
МП Пробник 1141А Государственная система обеспечения единства измерений. Пробник дифференциальный 1141А с модулем управления и питания 1142А. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95865-25: Описание типа
2025-95865-25.pdf
Файл устарел
|
Скачать | 387.7 КБ | |
|
95865-25: Методика поверки
МП Пробник 1141А
2025-mp95865-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95865-25: Описание типа
2025-95865-25-1.pdf
|
Скачать | 387.7 КБ | |
|
95865-25: Методика поверки
МП Пробник 1141А
2025-mp95865-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Пробник дифференциальный 1141А с модулем управления и питания 1142А (далее - пробник 1141А) предназначен для измерений малых дифференциальных сигналов при наличии высоких уровней постоянного напряжения.
Описание
Принцип действия пробника 1141А основан на усилении, выделенных на фоне постоянного сигнала, переменных составляющих. Таким образом, пробник обеспечивает получение дифференциальных сигналов выделенных из сигнала постоянного напряжения положительной и отрицательной полярности.
Конструктивно пробник 1141А состоит из двух составляющих - пробника дифференциального 1141А зав. № US34511941 и модуля управления и питания 1142А зав. № US34512027. Пробник дифференциальный 1141А представляет собой щуп с контактами «+» и «-» для измерений сигнала, возможностью подключения к ним штатных аттенюаторов (делителей) 10/1 и 100/1, разъемом BNC для подключения в внешнему прибору (например, осциллограф, анализатор спектра и др.) и разъемом для подачи питания. Модуль управления и питания 1142А представляет собой моноблок подающий питание и управляющие сигналы на пробник дифференциальный 1141А. Управление изменением выходных характеристик обеспечивается с помощью наборных клавиш, расположенных на лицевой панели модуля управления и питания 1142А. Сигнал с установленными характеристиками снимается с основного выхода с сопротивлением 50 Ом.
Общий вид пробника 1141А, места нанесения знака утверждения типа и знака поверки представлен на рисунках 1, 2, 3.
Знак поверки наносится в виде наклейки на заднюю панель модуля управления и питания 1142А.
Защита от несанкционированного доступа в виде пломбировки корпусов пробника 1141А и модуля управления и питания представлена на рисунках 1, 2.
Заводские номера, идентифицирующие пробник, наносятся в виде информационных наклеек на обе составляющие пробника - на корпус пробника дифференциального 1141А и на заднюю панель модуля управления и питания 1142А. Место нанесения заводского номера на пробник дифференциальный 1141А представлено на рисунке 1. Место нанесения заводского номера на модуль управления и питания 1142А представлено на рисунке 3.
Место наклейки знака
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа

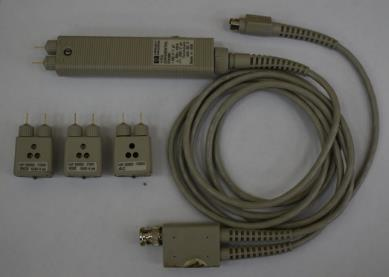

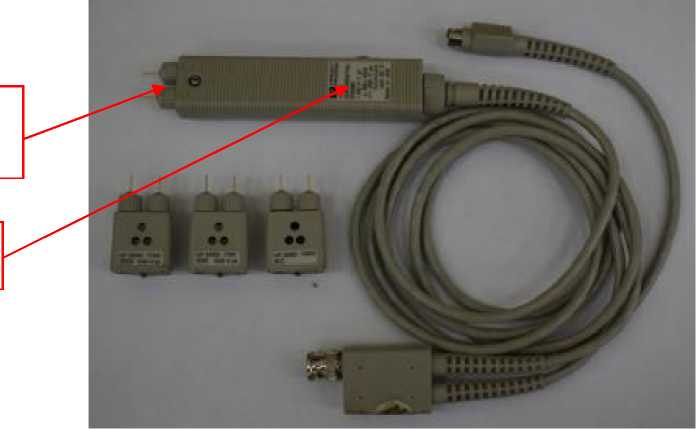

Рисунок 1 - Общий вид пробника 1141А
утверждения типа
Места пломбировки от несанкционированного доступа

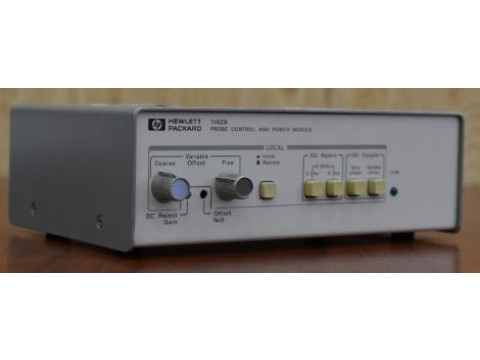

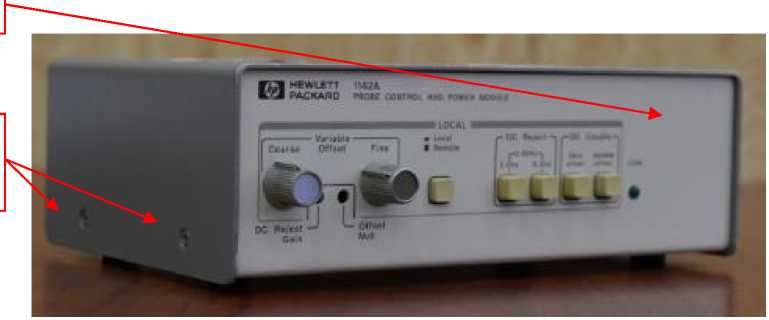

Рисунок 2 - Общий вид модуля управления и питания 1142А (вид спереди и слева)
Место наклейки знака поверки
Место нанесения заводского номера

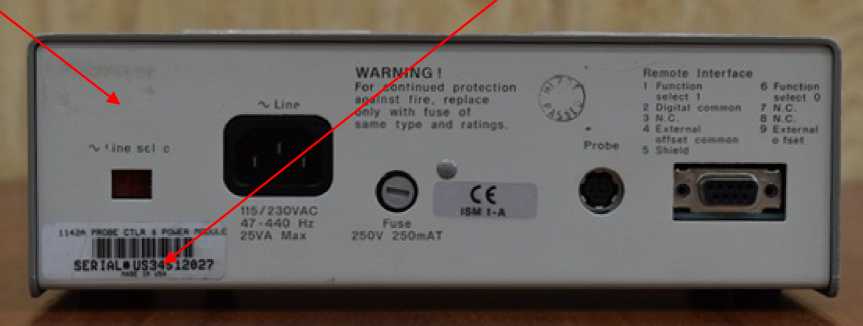

Рисунок 3 - Общий вид модуля управления и питания 1142А (вид сзади)
Технические характеристики
Таблица 1 - Метрологические характеристики пробника 1141А
|
Наименование характеристики |
Значение характеристики |
|
Диапазон частот, МГ ц |
от 0 до 200 |
|
Номинальные значения коэффициента усиления: без аттенюатора при частотах до 200 МГц с делителем 10/1 с делителем 100/1 |
1 1/10 1/100 |
|
Пределы допускаемой относительной погрешности коэффициента усиления, %: без делителя с делителем 10/1 или 100/1 |
±2,0 ±4,0 |
Таблица 2 - Технические характеристики пробника 1141А
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (длина х высота х ширина), мм, не более: пробник дифференциальный 1141А модуль управления и питания 1142А |
1189 х 19,7 х 28 171 х 77 х 227 |
|
Масса, кг, не более |
1,8 |
|
Напряжение питание от сети переменного тока частотой (50±1) Гц, В |
от 198 до 242 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C относительная влажность воздуха при температуре окружающего воздуха +25 °C, % |
от +10 до +30 до 80 |
Знак утверждения типа
наносится на лицевую панель корпуса модуля управления и питания в виде наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пробник дифференциальный |
1141А |
1 шт. |
|
Модуль управления и питания |
1142А |
1 шт. |
|
Комплект принадлежностей |
- |
1 к-т |
|
Паспорт |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Подготовка к работе» документа «Пробник дифференциальный 1141А с модулем управления и питания 1142А. Руководства по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
