Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ
| Номер в ГРСИ РФ: | 95870-25 |
|---|---|
| Производитель / заявитель: | ООО "Евротехлаб", г. Санкт- Петербург |
Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ (далее - системы) предназначены для непрерывных автоматических измерений массовой концентрации загрязняющих веществ: оксида углерода (СО), суммы оксидов азота (NOx) в пересчете на диоксид азота (NO2), а также объемной доли кислорода (О2) в отходящих газах парового котла.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95870-25 | |||||||||
| Наименование | Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ | |||||||||
| Приказы |
№1405 от
10.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7d991356-b263-5033-9fa5-07cf1ba84cba | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Евротехлаб», РОССИЯ, 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Поверка
| Методика поверки / информация о поверке |
МП-312601-0123.24 Государственная система обеспечения единства измерений. Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95870-25: Описание типа
2025-95870-25.pdf
Файл устарел
|
Скачать | 569.9 КБ | |
|
95870-25: Методика поверки
МП-312601-0123.24
2025-mp95870-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95870-25: Описание типа
2025-95870-25-1.pdf
|
Скачать | 569.9 КБ | |
|
95870-25: Методика поверки
МП-312601-0123.24
2025-mp95870-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ (далее - системы) предназначены для непрерывных автоматических измерений массовой концентрации загрязняющих веществ: оксида углерода (СО), суммы оксидов азота (NOx) в пересчете на диоксид азота (NO2), а также объемной доли кислорода (О2) в отходящих газах парового котла.
Описание
К данному типу средства измерений относятся системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ, заводские номера А-211002, А-220605.
Принцип действия по измерительному каналу кислорода (О2) - парамагнитный, по измерительным каналам оксида углерода (СО) и суммы оксидов азота (NOx) - ИК спектроскопия.
Системы представляют собой газоанализатор промвыбросов MGA 12 (далее - газоанализатор), установленный в двустворчатый металлический шкаф с обогревом и кондиционированием. Газоанализатор с помощью двух обогреваемых линий и пробоотборных зондов подключен к двум газоходам одной дымовой трубы. Переключение потоков анализируемого газа, поступающего на вход газоанализатора, осуществляется системой переключения потоков. Период переключения потоков анализируемого газа задается посредством программного обеспечения систем. В шкафу расположены контроллер управления, конвертер NOx, предназначенный для преобразования диоксида азота (NO2) в оксид азота (NO) в газовой пробе, охладитель для осушения газовой пробы, блок бесперебойного питания, кондиционер и система обогрева, баллоны с газовыми смесями, клеммы электрических подключений и автоматика.
Результаты измерений выводятся на монитор панельного компьютера и передаются по интерфейсам связи - аналоговому от 4 до 20 мА и цифровому (протокол Modbus TCP).
Ограничение доступа к органам управления и настройки систем осуществляется с помощью механических замков на дверях шкафа с газоанализатором.
Заводской номер нанесен типографским способом на маркировочную табличку, размещенную на корпусе панельного компьютера. Нанесение знака поверки на системы не предусмотрено.
Общий вид шкафа с газоанализатором представлен на рисунке 1, внутреннее пространство шкафа на рисунке 2, табличка с маркировкой систем - на рисунке 3.
Ограничение доступа с помощью механического замка

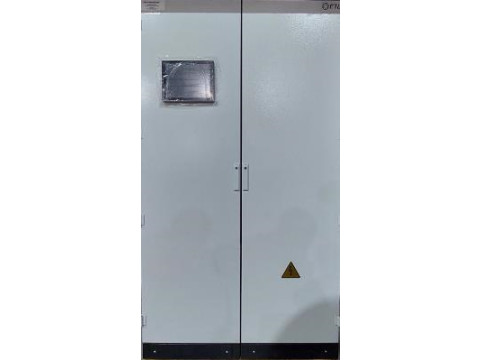

Рисунок 1 - Общий вид шкафа системы с газоанализатором

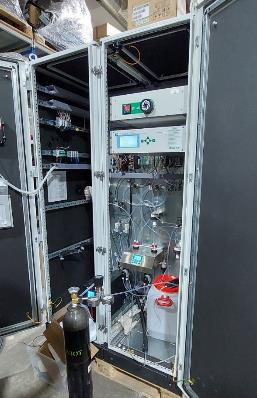

Рисунок 2 - Внутреннее устройство шкафа системы с газоанализатором
ООО «Евротехлаб» Тел..'Факс. +7 (812) 309-00-77 Ema i: office@evro(edilab ru httpsi'.'wnw.evrotechiab.Rj
Место нанесения заводского номера
А-211002
12.2021
Место нанесения знака утверждения типа
<7--------------------------
Система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока №1 ООО «Лукойл-К Краснодарская
ЗАВОДСКОЙ НОМЕР
ИЗГОТОВЛЕНА
Произведено в России
Рисунок 3 - Общий вид таблички с маркировкой систем
Программное обеспечение
Программное обеспечение (далее - ПО) осуществляет следующие функции:
- контроль температуры обогреваемых линий;
- контроль температуры обогреваемых пробоотборных зондов;
- контроль температуры шкафа газоанализатора;
- контроль готовности к отбору пробы;
- управление системой переключения клапанов в соответствии с режимом отбора;
- сбор информации от газоанализатора;
- диагностика связи и контролируемых параметров;
- визуализация полученных данных;
- ведение журналов событий.
Влияние ПО учтено при нормировании метрологических характеристик.
Системы имеют защиту ПО от преднамеренных или непреднамеренных изменений.
Уровень защиты - «средний» согласно Рекомендации Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
v.1.0.0 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики систем
|
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой приведенной1) погрешности, % | |
|
массовой концентрации, мг/м3 |
объемной доли, % | ||
|
Оксид углерода (СО) |
от 0 до 400 |
- |
±8 |
|
Сумма оксидов азота NOx (в пересчете на NO2) |
от 0 до 325 |
- |
±10 |
|
Кислород (О2) |
- |
от 0 до 25 |
±8 |
|
1) Нормирующее значение - верхний предел диапазона измерений. | |||
Таблица 3 - Прочие метрологические характеристики систем
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой приведенной погрешности |
0,5 |
|
Предел допускаемого времени установления выходного сигнала (То,9) без учета времени транспортирования пробы, с |
180 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 360 до 440 |
|
Потребляемая электрическая мощность, кВт, не более |
16 |
|
Диапазон температуры окружающей среды шкафа, оС |
от -36 до +55 |
|
Г абаритные размеры и масса элементов систем Шкаф газоанализатора: - длина, мм, не более - ширина, мм, не более - высота, мм, не более - масса, кг, не более Пробоотборный зонд ETL GSP: - длина, мм, не более - ширина, мм, не более - высота, мм, не более - масса, кг, не более Пробоотборная линия ETL GSL: - длина, мм, не более - ширина, мм, не более - высота, мм, не более - масса, кг, не более |
800 1200 2000 350 380 330 230 17 25000 90 90 38 |
|
У словия эксплуатации газоаналитического оборудования - газоанализатора MGA 12: - диапазон температуры окружающей среды, °С - относительная влажность (без конденсации влаги), %, не более - диапазон атмосферного давления, кПа - конвертера NOx: - диапазон температуры окружающей среды, °С |
от +5 до +40 90 от 84,0 до 106,7 от +5 до +45 |
|
Условия эксплуатации пробоотборного зонда и пробоотборной линии: - диапазон температуры окружающей среды, °С - относительная влажность окружающей среды, %, не более - диапазон атмосферного давления, кПа |
от -50 до +60 98 от 84,0 до 120,0 |
|
Параметры анализируемой газовой среды: - диапазон температуры, °С - избыточное давление, кПа, не более - объемная доля влаги, %, не более |
от -40 до +470 100,0 25 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
24000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, размещенную на корпусе панельного компьютера.
Комплектность
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Система мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ в составе: |
- |
1 шт. |
|
Г азоанализатор промвыбросов |
MGA 12 |
1 шт. |
|
Зонд пробоотборный |
ETL GSP |
2 комплекта |
|
Пробоотборная линия |
ETL GSL |
2 комплекта |
|
Шкаф системы |
1 шт. | |
|
Комплект подготовки пробы: финишные фильтры, конвертер, охладитель пробы, побудитель расхода |
ETL NOx ETL GSM 2050 |
1 комплект |
|
Комплект автоматической калибровки |
- |
1 комплект |
|
Блок переключения потоков двухканальный |
- |
1 шт. |
|
Контроллерное оборудование для управления элементами пробоподготовки |
1 комплект | |
|
Вспомогательный комплект электрической обвязки |
1 комплект | |
|
Панельный компьютер с сенсорным экраном |
- |
1 шт. |
|
Источник бесперебойного питания |
- |
1 шт. |
|
Комплект ГС |
- |
1 комплект |
|
Трубки для перистальтического насоса |
6 шт. | |
|
Комплект расходных компонентов и материалов на пусконаладочные работы и на два года эксплуатации |
- |
1 комплект |
|
Комплект закладных с фланцами и заглушками |
- |
1 комплект |
|
Эксплуатационная документация в составе: | ||
|
Руководство по эксплуатации |
ETL.800.200.9000/2021 РЭ |
1 экз. |
|
Паспорт |
ETL.800.200.9000/2021 ПС |
1 экз. |
|
Руководство оператора |
ПЛК ССОД ETL.800.200.3001 |
1 экз. |
Сведения о методах измерений
приведены в пункте 5.6 «Методы измерений» документа ETL.800.200.9000/2021 РЭ «Системы мониторинга состава дымовых газов парового котла Еп-500-13,8-565/560 ГМН энергоблока № 1 ООО «Лукойл-Кубаньэнерго» Краснодарская ТЭЦ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические услови;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
