Гриндометры ПРОМТ
| Номер в ГРСИ РФ: | 95876-25 |
|---|---|
| Категория: | Гриндометры |
| Производитель / заявитель: | ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург |
Гриндометры ПРОМТ (далее по тексту - гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95876-25 | |||||||||||||||
| Действует | по 10.07.2030 | |||||||||||||||
| Наименование | Гриндометры | |||||||||||||||
| Модель | ПРОМТ | |||||||||||||||
| Модификации |
ГК-1-25 ГК-2-25 ГК-1-50 ГК-2-50 ГК-1-100 ГК-2-100 ГК-1-150 ГК-2-150 |
|||||||||||||||
| Приказы |
№1414 от
10.07.2025
— Об утверждении типов средств измерений
№2495 от
18.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f3df4dfb-6c39-11ab-3196-e862f17d60d8 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО НТЦ «Промтехнологии», РОССИЯ, 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, лит. А, ч. помещ. 33Н; 198323, Ленинградская обл., Ломоносовский р-н, Анненское СП, Красносельское ш., стр. 2
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202403 Государственная система обеспечения единства измерений. Гриндометры ПРОМТ. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95876-25: Описание типа
2025-95876-25.pdf
Файл устарел
|
Скачать | 462.8 КБ | |
|
95876-25: Методика поверки
2025-mp95876-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95876-25: Описание типа
2025-95876-25-1.pdf
Файл устарел
|
Скачать | 462.8 КБ | |
|
95876-25: Методика поверки
МП-ОТГ-202403
2025-mp95876-25-1.pdf
|
Скачать | 1.1 MБ | |
|
95876-25: Описание типа
2025-95876-25-2.pdf
Файл устарел
|
Скачать | 462.8 КБ | |
|
95876-25: Описание типа
2025-95876-25-3.pdf
Файл устарел
|
Скачать | 296.4 КБ | |
|
95876-25: Методика поверки
МП-ОТГ-202403
2025-mp95876-25-2.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95876-25: Описание типа
2025-95876-25-4.pdf
|
Скачать | 296.4 КБ |
Описание типа
Назначение
Гриндометры ПРОМТ (далее по тексту - гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.
Описание
Принцип действия гриндометров основан на распределении материала в пазах, глубина которых соответствует размерам частиц материала.
Гриндометры состоят из измерительной плиты и скребка, изготовленных из закаленной нержавеющей стали.
Гриндометры изготавливаются в следующих модификациях: ГК-1-25, ГК-1-50, ГК-1-100, ГК-1-150, ГК-2-25, ГК-2-50, ГК-2-100 и ГК-2-150, которые отличаются диапазонами измерений размеров частиц и/или количеством пазов.
В гриндометрах модификаций ГК-1-25, ГК-1-50, ГК-1-100 и ГК-1-150 на поверхности измерительной плиты вдоль ее длинной стороны выполнен клинообразный паз с равномерно увеличивающейся глубиной.
В гриндометрах модификаций ГК-2-25, ГК-2-50, ГК-2-100 и ГК-2-150 на поверхности измерительной плиты вдоль ее длинной стороны выполнено два клинообразных паза с равномерно увеличивающейся глубиной.
Сверху либо на боковых гранях гриндометра нанесена цифровая шкала, указывающая на глубину паза. Глубина паза равномерно увеличивается от нуля до максимального значения диапазона измерений гриндометра и соответствует шкале гриндометра. Длина паза больше длины шкалы (для помещения испытуемого материала). Шкала гриндометра отградуирована в соответствии с глубиной паза.
Скребок представляет собой двухстороннее полированное и прямое лезвие с закругленной кромкой и используется для размещения материала в пазах измерительной плиты.
Пломбирование гриндометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на боковую сторону гриндометра методом гравировки.
Фотографии общего вида гриндометров представлены на рисунках 1-2.
Места нанесения заводского номера и знака утверждения типа указаны на рисунке 3.

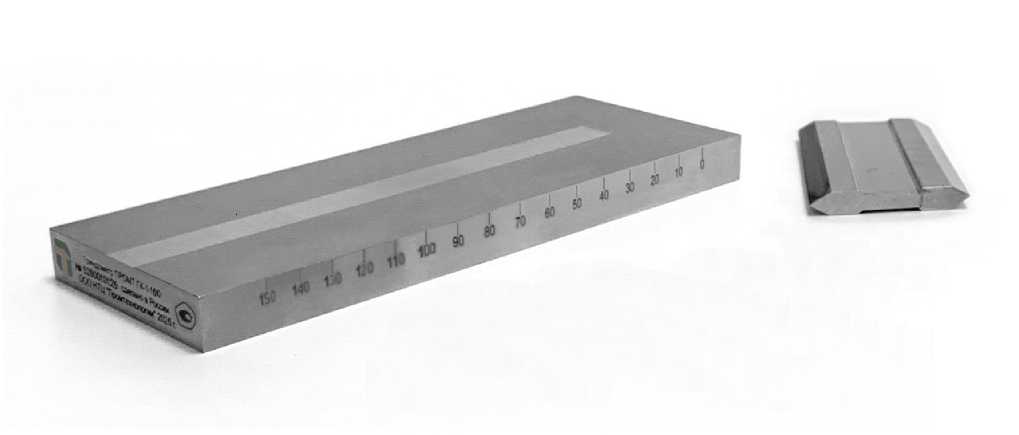

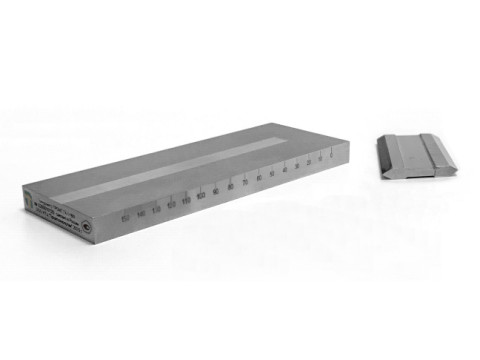

Рисунок 1 - Общий вид гриндометров модификаций ГК-1-25, ГК-1-50, ГК-1-100 и ГК-1-150

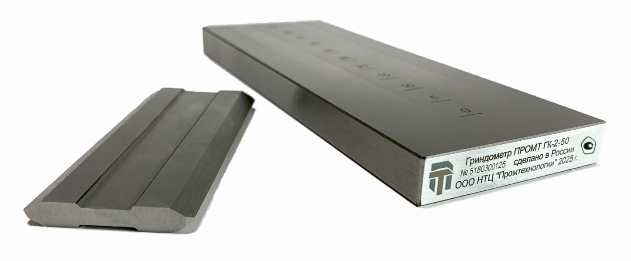

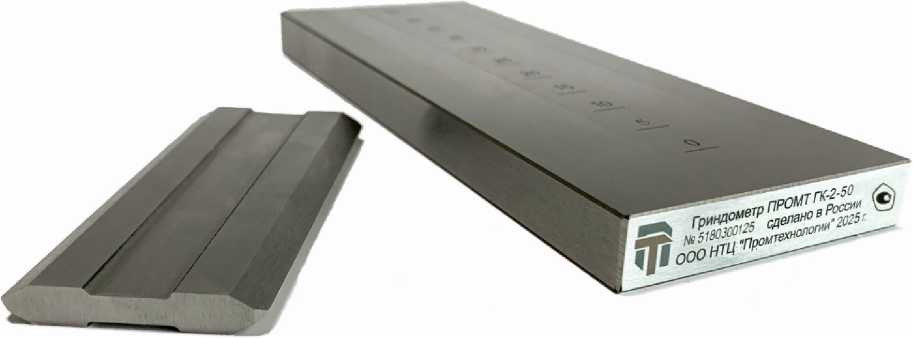

Рисунок 2 - Общий вид гриндометров модификаций ГК-2-25, ГК-2-50, ГК-2-100 и ГК-2-150

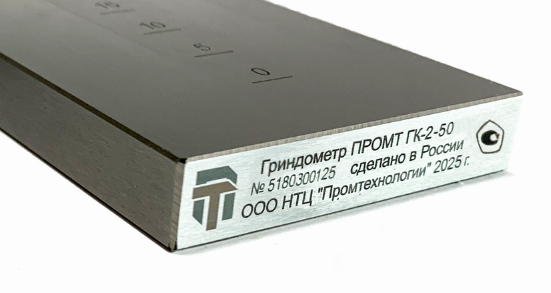

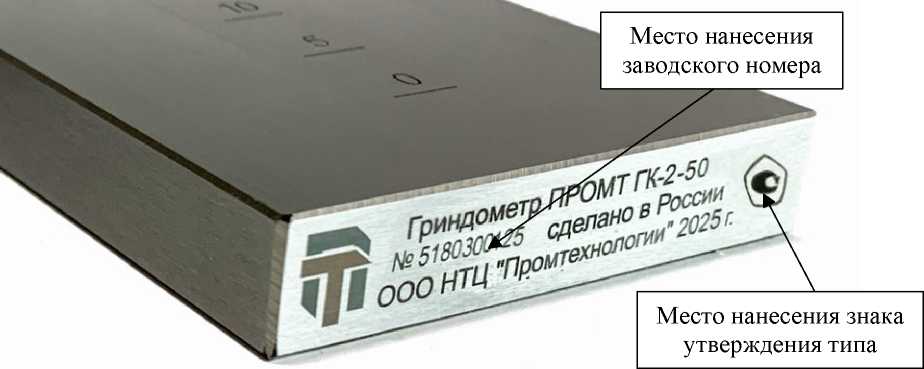

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
ГК-1-25; ГК-2-25 |
ГК-1-50; ГК-2-50 |
ГК-1-100; ГК-2-100 |
ГК-1-150; ГК-2-150 | |
|
Диапазон измерений размеров частиц, мкм |
от 0 до 25 |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 |
|
Цена деления шкалы, мкм |
2,5 |
5,0 |
10,0 |
10,0 |
|
Пределы допускаемой абсолютной погрешности измерений размеров частиц, мкм |
±2,5 | |||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск по толщине измерительной плиты между верхней и нижней поверхностями, мкм, не более |
25 |
|
Допускаемое отклонение от плоскостности каждой точки измерительной поверхности плиты, мкм, не более |
12 |
|
Ширина паза, мм |
12,5±0,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - измерительная плита - скребок |
180х70х20 95х45х8 |
|
Масса измерительной плиты гриндометра, кг, не более |
1,3 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от +15 до +25 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
6000 |
Знак утверждения типа
наносится на боковую сторону гриндометра методом гравировки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гриндометр* |
ПРОМТ |
1 шт. |
|
Скребок |
- |
1 шт. |
|
Упаковочная тара |
- |
1 шт. |
|
Руководство по эксплуатации |
ПРВМ.528.00.001РЭ |
1 экз. |
|
* Модификация в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПРВМ.528.00.001РЭ.
Нормативные документы
ПРВМ.414117.003 ТУ:2024 «Гриндометры ПРОМТ. Технические условия».
