Микрометры
| Номер в ГРСИ РФ: | 95896-25 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ИП Бородин Евгений Иванович, г. Челябинск |
Микрометры предназначены для измерений наружных линейных размеров деталей, а также для измерений перемещений.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95896-25 | ||||||||||||||||||||||||||||||
| Действует | по 16.07.2030 | ||||||||||||||||||||||||||||||
| Наименование | Микрометры | ||||||||||||||||||||||||||||||
| Модификации |
МК МТ МЗ МГ МЛ |
||||||||||||||||||||||||||||||
| Приказы |
№1445 от
16.07.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9c417048-382a-e06e-6489-c5eff726dd56 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ИП Бородин Евгений Иванович, РОССИЯ, 454100, Челябинская обл., Челябинский г.о., Челябинск г., Курчатовский вн.р-н, г. Челябинск, Рязанская ул., д. 20
Поверка
| Методика поверки / информация о поверке |
МП СГ-48-2025 Государственная система обеспечения единства измерений. Микрометры. Методика поверки
(с 16.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95896-25: Описание типа
2025-95896-25.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
95896-25: Методика поверки
МП СГ-48-2025
2025-mp95896-25.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
95896-25: Описание типа
2025-95896-25-1.pdf
|
Скачать | 2.3 MБ | |
|
95896-25: Методика поверки
МП СГ-48-2025
2025-mp95896-25-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Микрометры предназначены для измерений наружных линейных размеров деталей, а также для измерений перемещений.
Описание
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих типов:
- МК - гладкие для измерений наружных размеров изделий;
- МЛ - листовые с циферблатом для измерений толщины листов и лент. Измерительная поверхность микрометрического винта микрометра - плоская, а измерительная поверхность пятки - сферическая. Микрометр с диапазоном измерений от 0 до 25 мм может быть изготовлен со сферической измерительной поверхностью микровинта;
- МТ - трубные для измерений толщины стенок труб. Измерительная поверхность микрометрического винта - плоская, а измерительная поверхность пятки - сферическая;
- МЗ - зубомерные для измерений длины общей нормали зубчатых колес с модулем от 1 мм;
- МГ - микрометрические головки для измерений перемещений.
Микрометры (кроме типа МГ) состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.
Микрометры типа МГ представляют собой микрометрическую головку с устройством (трещотка, фрикцион), обеспечивающем постоянство измерительного усилия в заданных пределах. Применяется в качестве отсчетного устройства в стендах и приспособлениях.
Микрометры изготавливаются:
- с отсчетом показаний по шкалам стебля и барабана;
- с отсчетом показаний по электронному цифровому устройству.
Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.
Для установки в начальное положение микрометры типа МЗ с нижним пределом диапазона измерений 25 мм и более комплектуются плоскопараллельными концевыми мерами длины класса точности 3 по ГОСТ 9038-90.
Микрометры изготавливаются классов точности 1 и 2, отличающиеся метрологическими характеристиками.
Пример условного обозначения:
- микрометра гладкого с отсчетом показаний по шкалам стебля и барабана, с диапазоном измерений от 25 до 50 мм, класса точности 1:
МК50-1
- микрометрической головки с отсчетом показаний по электронному цифровому устройству, с диапазоном измерений от 0 до 50 мм:
МГ Ц50
- микрометра гладкого с отсчетом показаний по электронному цифровому устройству, с диапазоном измерений от 50 до 75 мм, класса точности 2:
МК Ц75-2
A
Товарный знак J наносится на паспорт микрометров типографским методом, на скобу или другой элемент микрометра и на крышку футляра краской, методом лазерной маркировки или в виде наклейки.
Заводской номер в виде цифрового обозначения наносится лазерной гравировкой, краской или в виде наклейки в местах, указанных на рисунках 1 - 16.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид микрометров указан на рисунках 1 - 16.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

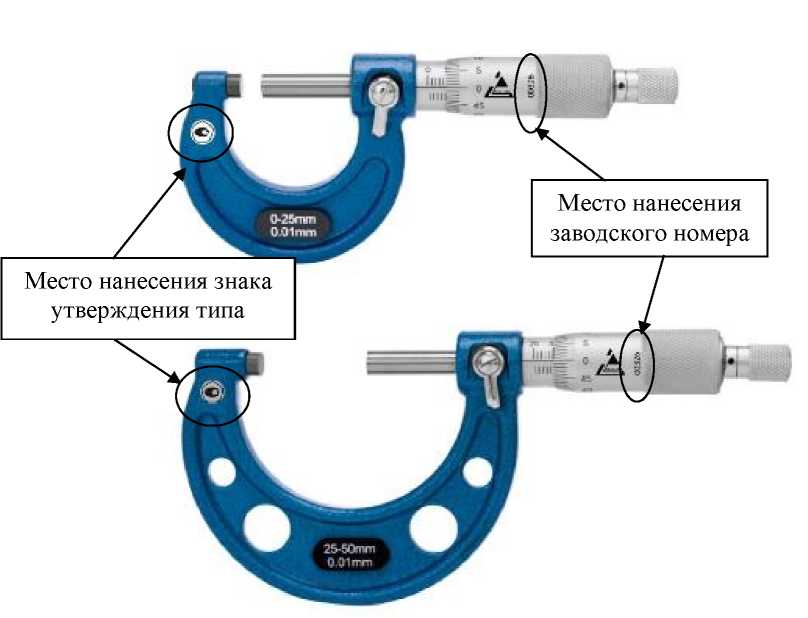

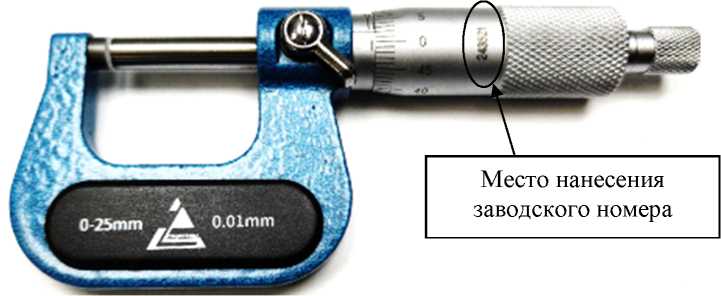

Рисунок 1 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа

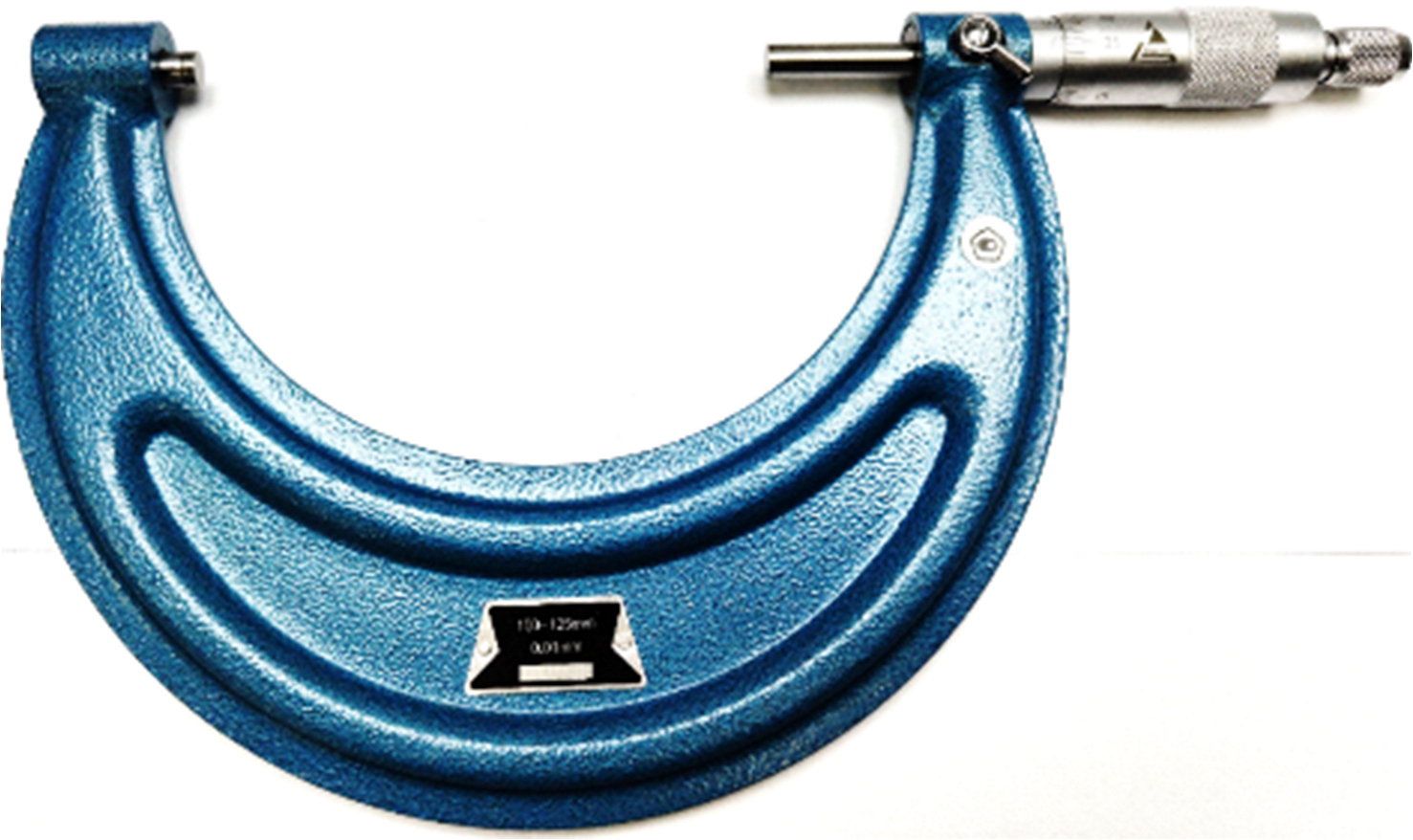

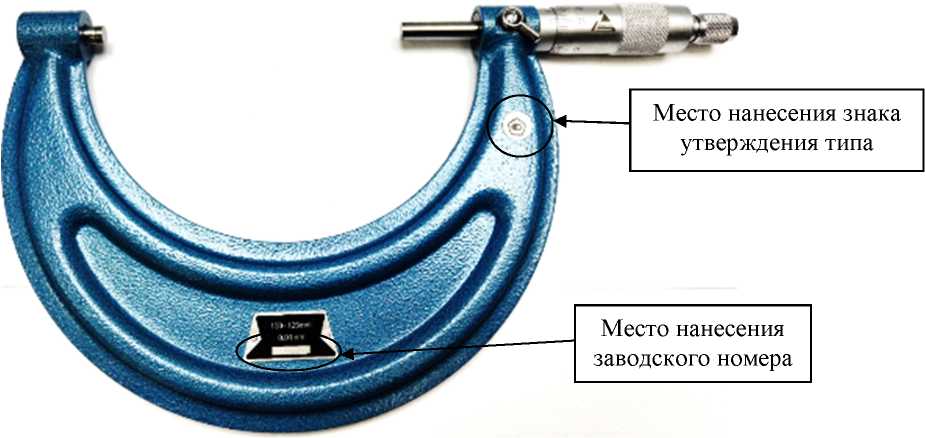

Рисунок 2 - Общий вид микрометров типа МК с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

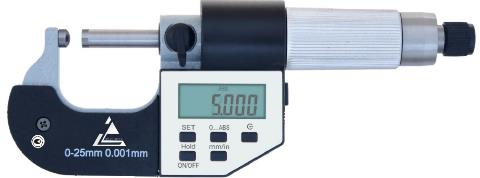

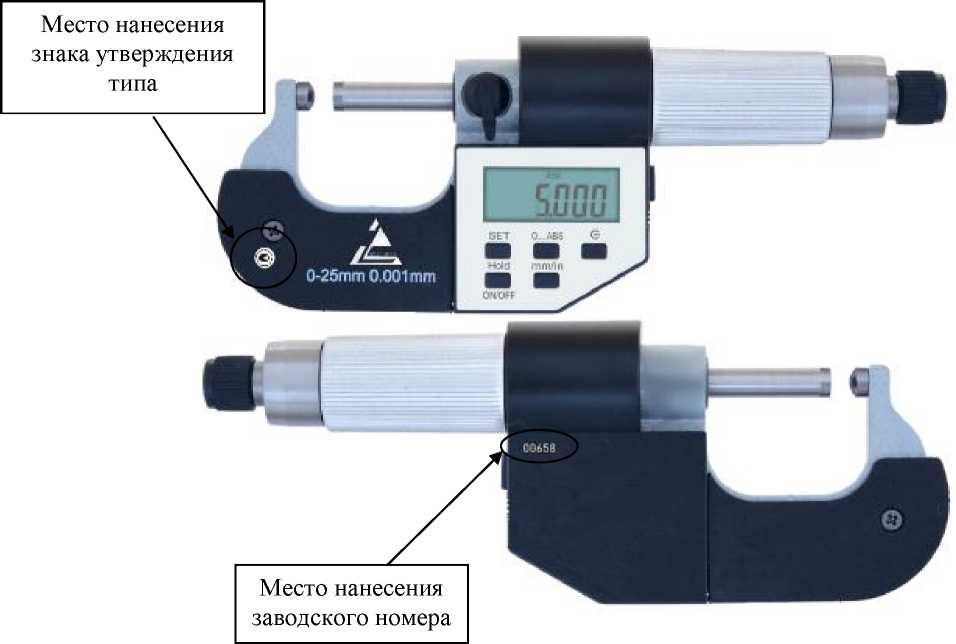

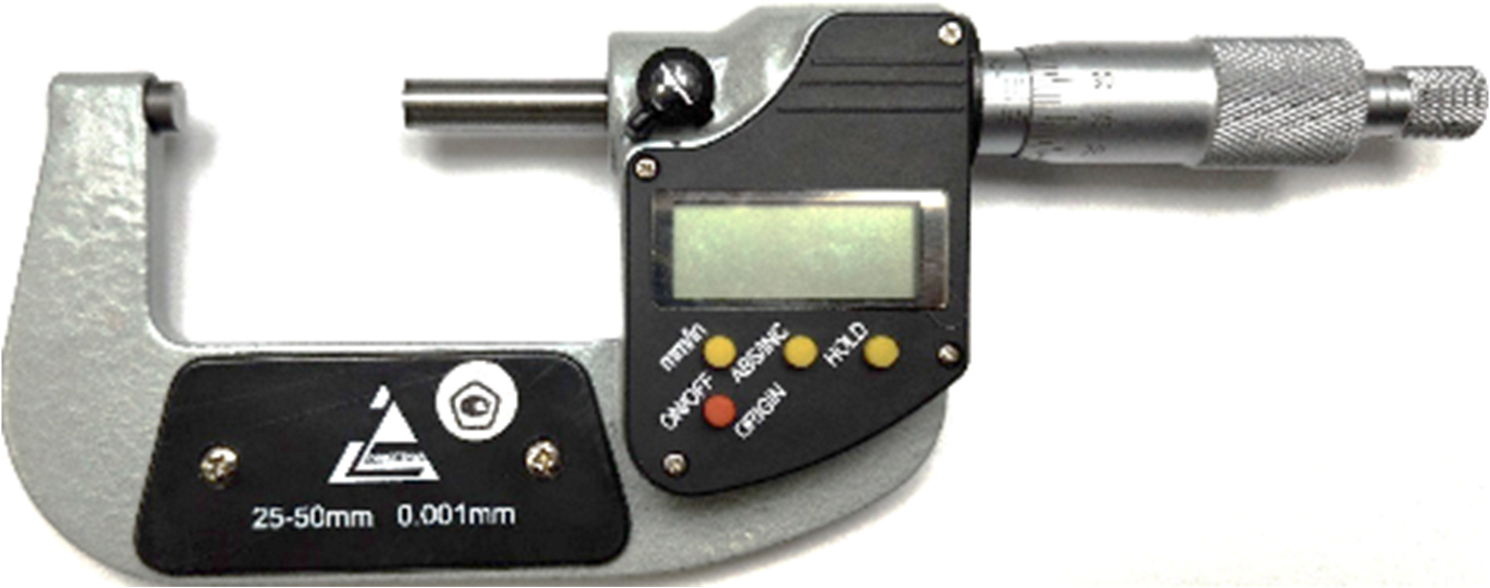

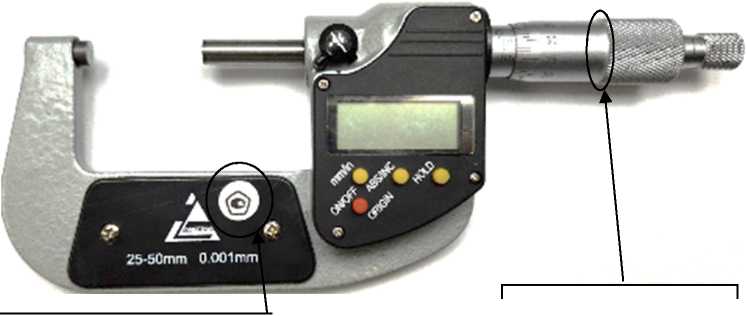

Рисунок 3 - Общий вид микрометров типа МК с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа

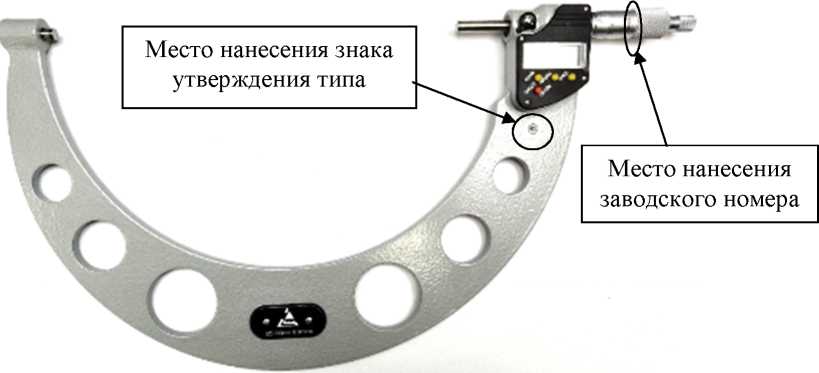

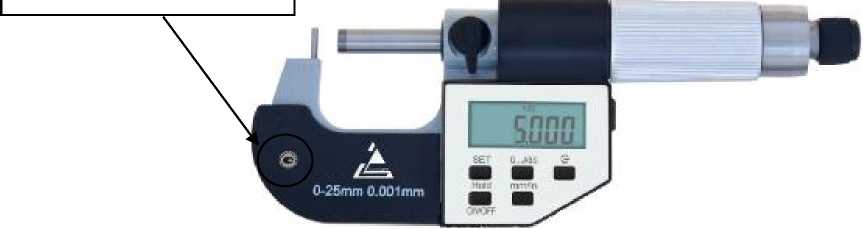

Рисунок 4 - Общий вид микрометров типа МК с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения
заводского номера

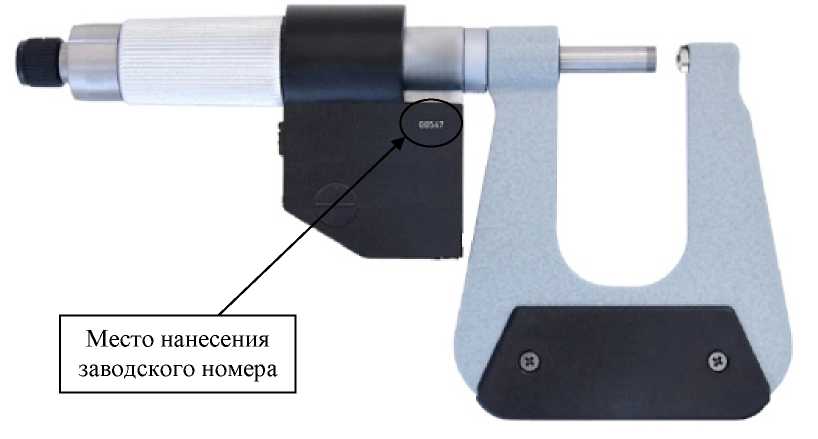

Рисунок 5 - Общий вид микрометров типа МЛ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа
0№:
БЕТ
Место нанесения знака утверждения типа
0-25mm 0.001mm

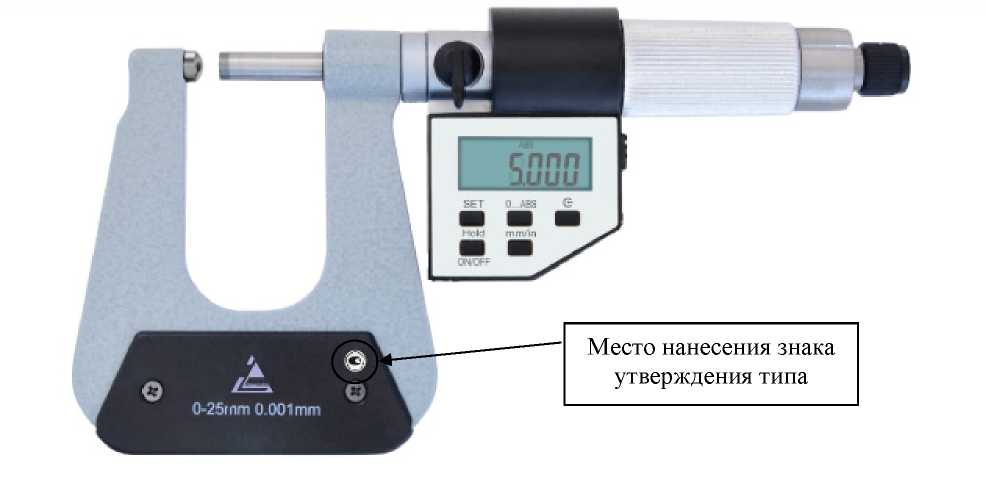

Рисунок 6 - Общий вид микрометров типа МЛ с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа

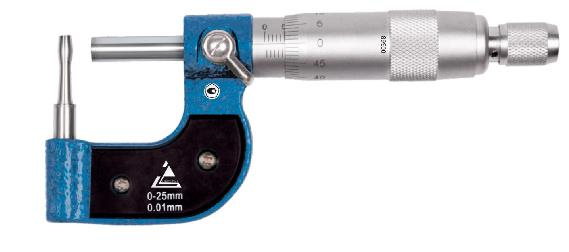

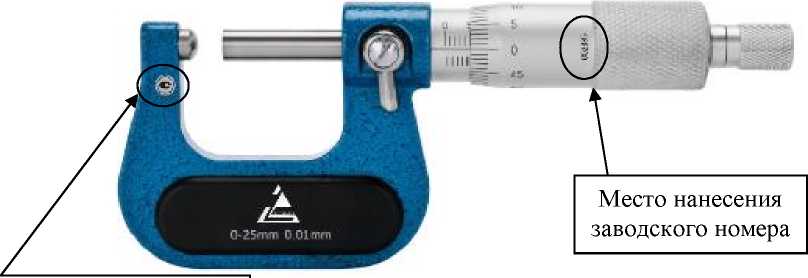

Рисунок 7 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа
Рисунок 8 - Общий вид микрометров типа МТ с отсчетом показаний по электронному цифровому устройству, с указанием мест нанесений заводского номера и знака утверждения типа

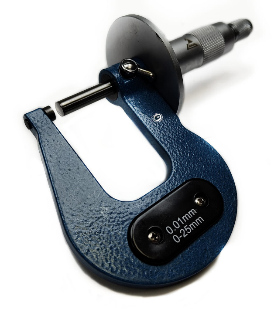

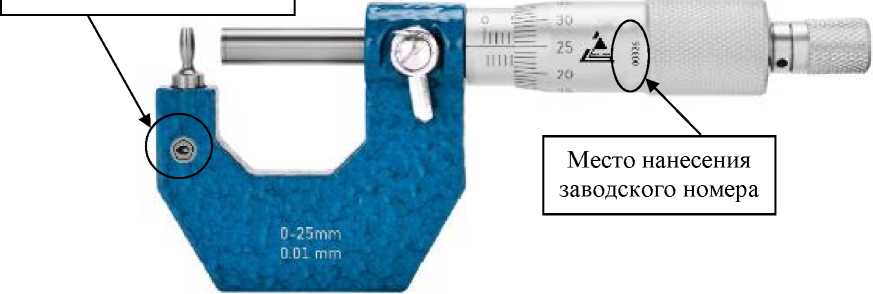

Рисунок 9 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана, с указанием мест нанесений заводского номера и знака утверждения типа
Место нанесения знака утверждения типа

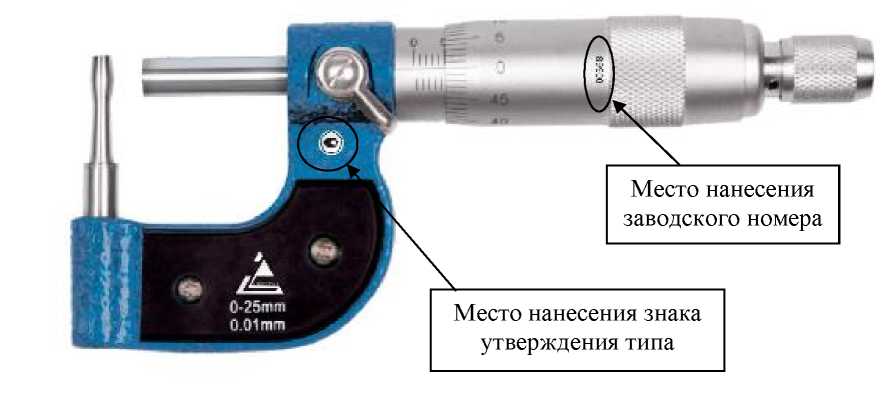

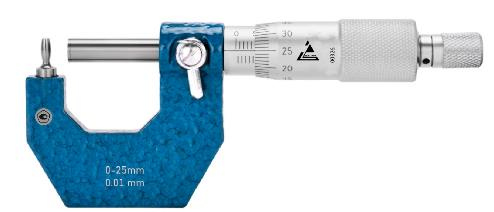

Рисунок 10 - Общий вид микрометров типа МТ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 11 - Общий вид микрометров типа МТ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа

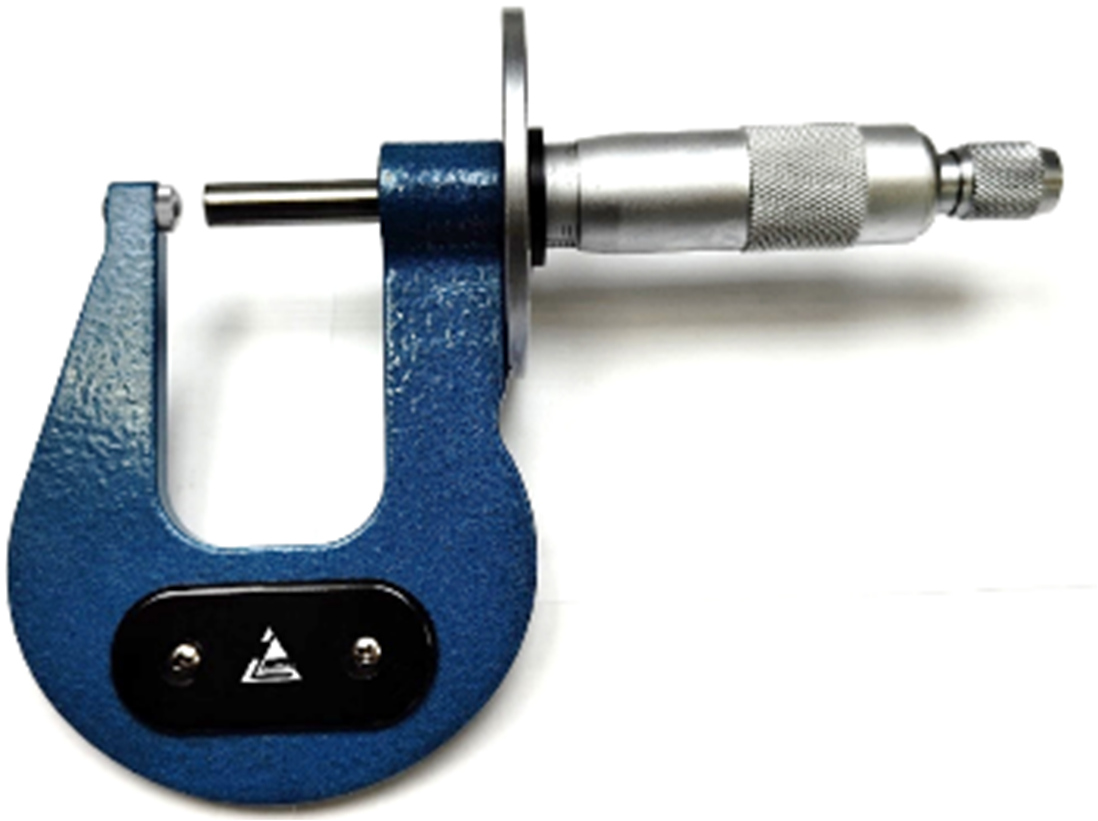

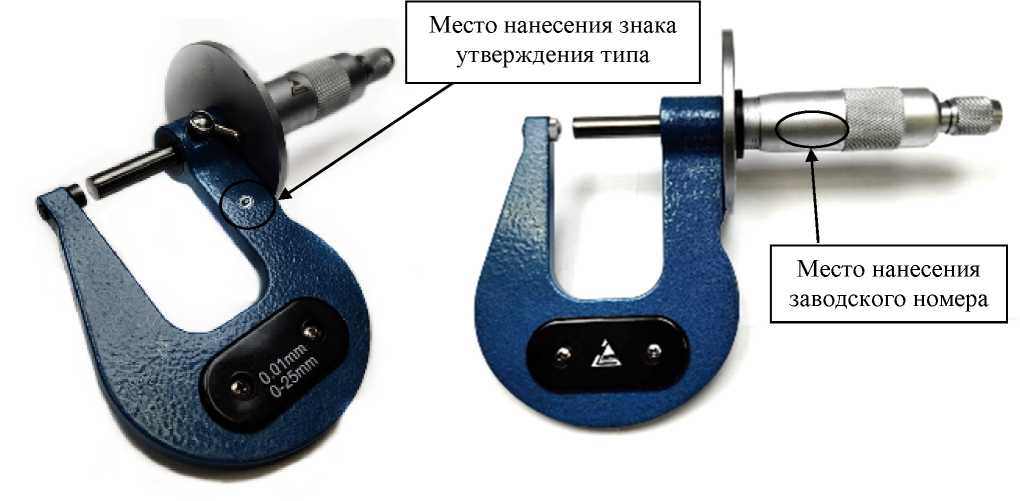

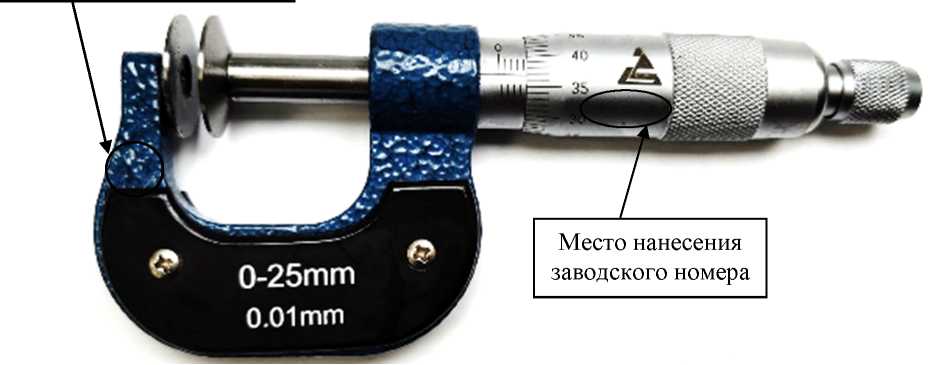

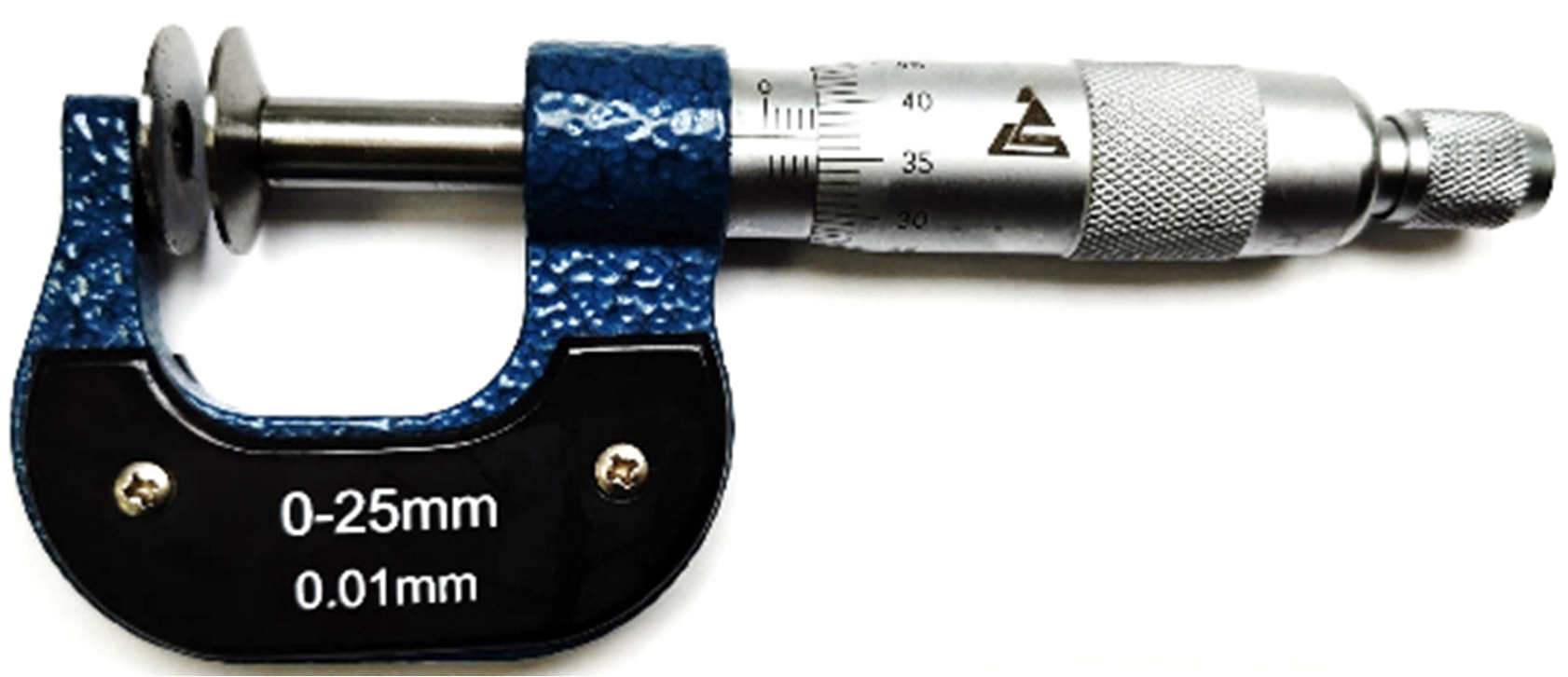

Рисунок 12 - Общий вид микрометров типа МЗ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака
СМ5Й
Место нанесения заводского номера

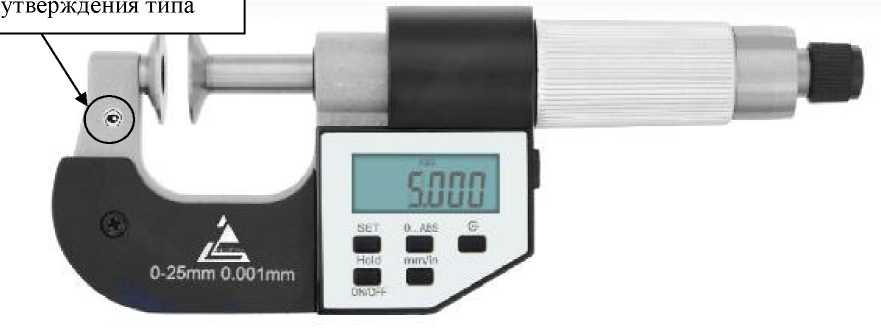

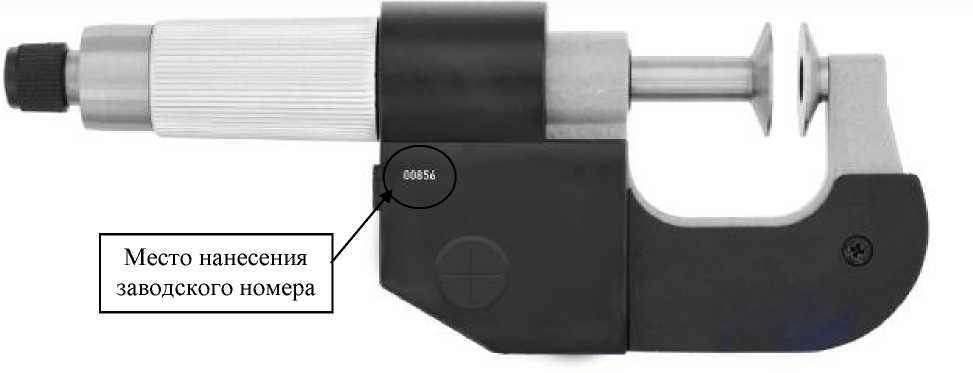

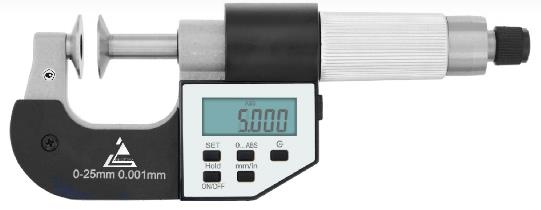

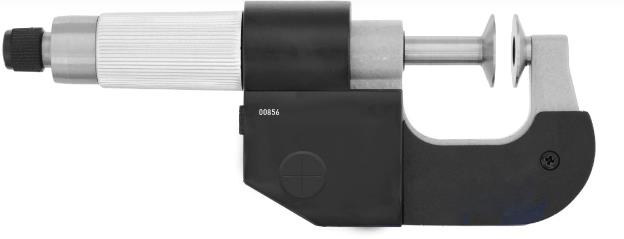

Рисунок 13 - Общий вид микрометров типа МЗ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения
типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

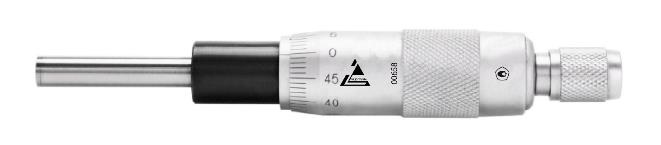

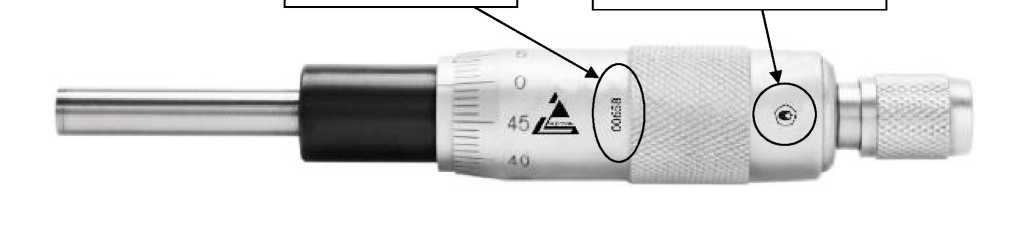

Рисунок 14 - Общий вид микрометров типа МГ с отсчетом показаний по шкалам стебля и барабана, с указанием места нанесения заводского номера и знака утверждения типа

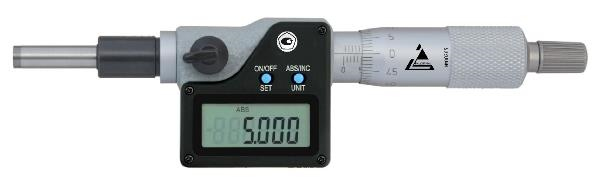

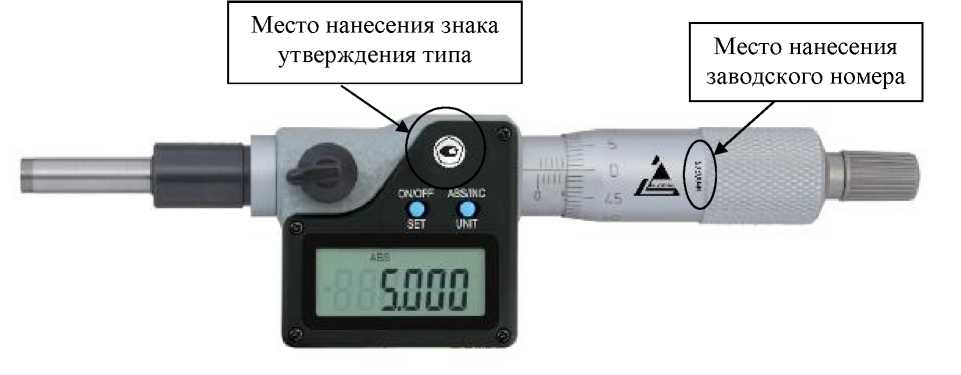

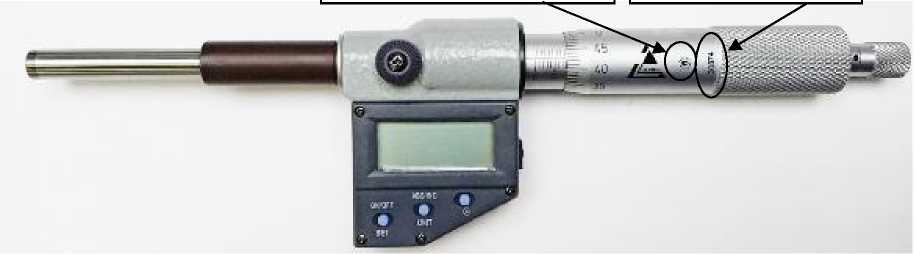

Рисунок 15 - Общий вид микрометров типа МГ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака Место нанесения утверждения типа заводского номера
Рисунок 16 - Общий вид микрометров типа МГ с отсчетом показаний по электронному цифровому устройству, с указанием места нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Значение отсчета показаний микрометров
|
Тип микрометра |
Значение отсчета показаний, мм | |
|
по шкалам стебля и барабана |
по электронному цифровому устройству | |
|
МК |
0,01 |
0,001 |
|
МЛ |
0,01 |
0,001 |
|
МТ |
0,01 |
0,001 |
|
МЗ |
0,01 |
0,001 |
|
МГ |
0,01 |
0,001 |
аблица 2 - Диапазоны измерений, классы точности микрометров
|
Тип микрометра |
Диапазон измерений микрометра с отсчетом показаний, мм | |||
|
по шкалам стебля и барабана классов точности |
по электронному цифровому устройству классов точности | |||
|
1 |
2 |
1 |
2 | |
|
МК |
От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 | |||
|
От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 От 200 до 225 От 225 до 250 От 250 до 275 От 275 до 300 От 300 до 400 От 400 до 500 От 500 до 600 |
_ | |||
|
МЛ |
_ |
От 0 до 5 От 0 до 10 От 0 до 25 | ||
|
МТ |
От 0 до 25 | |||
|
МЗ |
От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 | |||
|
МГ |
От 0 до 15 От 0 до 25 | |||
|
_ |
От 0 до 50 |
_ | ||
Таблица 3 - Измерительное усилие и его колебание
|
Тип микрометра |
Измерительное усилие, Н |
Колебание измерительного усилия, Н, не более |
|
МК; МГ |
От 5 до 10 |
2 |
|
МЛ, МТ; МЗ |
От 3 до 7 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанном в таблице 3, и температуре, не превышающей значений, указанных в таблице 10, а также допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н________________________
|
Тип микрометра |
Диапазон измерений микрометра, мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, с отсчетом показаний |
Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм | |||
|
по шкалам стебля и барабана классов точности |
по электронному цифровому устройству классов точности | |||||
|
1 |
2 |
1 |
2 | |||
|
МК |
От 0 до 25 |
±2,0 |
±4,0 |
±2,0 |
±4,0 |
2,0 |
|
От 25 до 50 |
±2,5 | |||||
|
От 50 до 75 |
3,0 | |||||
|
От 75 до 100 |
±3,0 | |||||
|
От 100 до 125 |
±3,0 |
±5,0 |
_ |
4,0 | ||
|
От 125 до 150 | ||||||
|
От 150 до 175 |
5,0 | |||||
|
От 175 до 200 | ||||||
|
От 200 до 225 |
±4,0 |
±6,0 |
6,0 | |||
|
От 225 до 250 | ||||||
|
От 250 до 275 | ||||||
|
От 275 до 300 | ||||||
|
От 300 до 400 |
±5,0 |
±8,0 |
8,0 | |||
|
От 400 до 500 |
10,0 | |||||
|
От 500 до 600 |
±6,0 |
±10,0 |
12,0 | |||
|
МЛ |
От 0 до 5 |
_ |
±4,0 |
±2,0 |
±4,0 |
2,0 |
|
От 0 до 10 | ||||||
|
От 0 до 25 | ||||||
|
МТ |
От 0 до 25 |
±2,0 | ||||
|
МЗ |
От 0 до 25 |
±4,0 |
±5,0 |
±3,0 |
±5,0 | |
|
От 25 до 50 | ||||||
|
От 50 до 75 |
3,0 | |||||
|
От 75 до 100 | ||||||
|
МГ |
От 0 до 15 |
±1,5 |
±3,0 |
±2,0 |
±3,0 |
- |
|
От 0 до 25 | ||||||
|
От 0 до 50 |
_ |
±4,0 |
_ |
_ | ||
Таблица 5 - Допуск плоскостности плоских измерительных поверхностей
|
Тип микрометра |
Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | |
|
1 |
2 | |
|
МК, МЛ; МТ; МГ |
0,6 |
0,9 |
|
МЗ |
0,9 | |
Таблица 6 - Допуск параллельности плоских измерительных поверхностей микрометров типов МК, МЗ
|
Тип микрометра |
Диапазон измерений микрометра, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | |
|
1 |
2 | ||
|
МК |
От 0 до 25 |
1,5 |
2,0 |
|
От 25 до 50 |
2,0 | ||
|
От 50 до 75 От 75 до 100 |
3,0 |
3,0 | |
|
От 100 до 125 От 125 до 150 От 150 до 175 От 175 до 200 |
4,0 | ||
|
От 200 до 225 От 225 до 250 |
4,0 |
6,0 | |
|
От 250 до 275 От 275 до 300 От 300 до 400 |
5,0 |
8,0 | |
|
От 400 до 500 |
7,0 |
10,0 | |
|
От 500 до 600 |
12,0 | ||
|
МЗ |
От 0 до 25 От 25 до 50 |
2,0 |
2,0 |
|
От 50 до 75 От 75 до 100 |
3,0 |
3,0 | |
Примечание:
1. На расстоянии до 0,5 мм от краев измерительных поверхностей допускаются завалы
аблица 7 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
|
1 |
2 | ||
|
25; 50; 75 |
±1,0 |
±1,5 |
0,50 |
|
100; 125 |
±1,2 |
±2,0 |
0,75 |
|
150; 175 |
1,00 | ||
|
200; 225; 250; 275 |
±1,5 |
1,50 | |
|
325; 375; 425; 475 |
±2,0 |
±3,5 |
_ |
|
525; 575 |
±4,0 |
_ | |
Таблица 8 - Технические характеристики микрометров
|
Наименование характеристики |
Значение |
|
Расстояние от стебля до измерительной кромки барабана, мм, не более |
0,45 |
|
Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более |
0,15 |
|
Зазор между концом стрелки и шкалой циферблата микрометров типа МЛ, мм, не более |
0,7 |
|
Шаг микровинта, мм: - МК; МТ; МЗ; МГ - МЛ |
0,5 1,0 |
|
Перекос плоской измерительной поверхности микрометрического винта, закрепленного стопорным устройством, для микрометров типа МК с верхними пределами диапазонов измерений: - до 100 мм включ. - св. 100 мм |
1 2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
аблица 9 - Вылет скобы, габаритные размеры и масса
|
Тип |
Диапазон измерений, мм |
Вылет скобы, мм, не менее |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||||
|
МК |
От 0 до 25 |
16,5 |
350 |
170 |
56 |
0,500 |
|
От 25 до 50 |
29,0 |
350 |
230 |
56 |
0,600 | |
|
От 50 до 75 |
41,5 |
350 |
230 |
56 |
0,700 | |
|
От 75 до 100 |
54,0 |
350 |
260 |
56 |
0,800 | |
|
От 100 до 125 |
66,5 |
150 |
275 |
50 |
0,830 | |
|
От 125 до 150 |
79,0 |
163 |
290 |
50 |
0,850 | |
|
От 150 до 175 |
91,5 |
175 |
320 |
50 |
0,970 | |
|
От 175 до 200 |
104,0 |
190 |
350 |
50 |
1,200 | |
|
От 200 до 225 |
116,5 |
219 |
370 |
50 |
1,550 | |
|
От 225 до 250 |
129,0 |
221 |
400 |
50 |
1,570 | |
|
От 250 до 275 |
141,5 |
254 |
440 |
50 |
1,310 | |
|
От 275 до 300 |
154,0 |
267 |
480 |
50 |
1,420 | |
|
От 300 до 400 |
216,0 |
342 |
550 |
50 |
2,400 | |
|
От 400 до 500 |
266,0 |
365 |
650 |
50 |
4,010 | |
|
От 500 до 600 |
316,0 |
435 |
775 |
50 |
5,170 | |
|
МЛ |
От 0 до 5 |
20 |
105 |
80 |
100 |
0,500 |
|
От 0 до 10 |
40 |
140 |
56 |
110 |
0,500 | |
|
От 0 до 25 |
80 |
350 |
170 |
56 |
0,500 | |
|
МТ |
От 0 до 25 |
17,0 |
350 |
170 |
56 |
0,500 |
|
МЗ |
От 0 до 25 |
30,0 |
350 |
170 |
56 |
0,500 |
|
От 25 до 50 |
30,0 |
350 |
230 |
56 |
0,600 | |
|
От 50 до 75 |
30,0 |
350 |
230 |
56 |
0,700 | |
|
От 75 до 100 |
30,0 |
350 |
260 |
56 |
0,800 | |
|
МГ |
От 0 до 15 |
- |
110 |
165 |
56 |
0,500 |
|
От 0 до 25 |
- |
350 |
170 |
56 |
0,500 | |
|
От 0 до 50 |
- |
350 |
230 |
56 |
0,600 | |
Таблица 10 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С, для микрометров с верхним пределом диапазона измерений: - до 150 мм включ. - св. 150 до 500 мм включ. - св. 500 до 600 мм - относительная влажность воздуха, % |
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
Знак утверждения типа
наносится на скобу или микрометрическую головку краской, в виде наклейки или лазерной маркировкой в местах, указанных на рис 1-16, и на титульный лист паспорта типографским методом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Микрометр |
- |
1 шт. |
|
Элемент питания для микрометров с отсчетом по электронному цифровому устройству |
- |
1 шт. |
|
Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм типов МК и МЗ |
- |
1 шт. или 1 компл. |
|
Соединительные гильзы (для микрометров с верхним пределом диапазона измерений более 300 мм) |
- |
1 компл. |
|
Ключ (кроме микрометров с отсчетом по электронному цифровому устройству) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в п.8 «Порядок работы, поверка» паспорта на микрометры.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ГОСТ 6507-90 Микрометры. Технические условия.
Другие Микрометры
