Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский»
| Номер в ГРСИ РФ: | 95899-25 |
|---|---|
| Производитель / заявитель: | Фирма "FMC Technologies" FMC Measurement Solutions, США |
Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95899-25 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» | ||||||
| Приказы |
№1445 от
16.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e42bc765-9b4f-db26-9846-2588cf9f65ce | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«FMC Technologies»FMC Measurement Solutions, СОЕДИНЕННЫЕ ШТАТЫ, 737 Nord Padre Island Drive, Corpus Christi, Texas, 78406
Поверка
| Методика поверки / информация о поверке |
ВЯ.10.1706970.00 МП Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский». Методика поверки
(с 16.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95899-25: Описание типа
2025-95899-25.pdf
Файл устарел
|
Скачать | 505.8 КБ | |
|
95899-25: Методика поверки
ВЯ.10.1706970.00 МП
2025-mp95899-25.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
95899-25: Описание типа
2025-95899-25-1.pdf
|
Скачать | 505.8 КБ | |
|
95899-25: Методика поверки
ВЯ.10.1706970.00 МП
2025-mp95899-25-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти и показателей качества нефти.
Описание
Принцип действия СИКН основан на косвенном методе динамических измерений с помощью турбинных преобразователей расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входят:
1) блок измерительных линий (БИЛ);
2) блок измерений показателей качества нефти (далее - БИК), предназначенный для измерения показателей качества нефти;
3) система сбора и обработки информации (далее - СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) блок трубопоршневой поверочной установки (далее - ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости турбинные MVTM |
БИЛ |
16128-06 |
|
Преобразователи измерительные Rosemount 3144P |
БИЛ, БИК, ТПУ |
56381-14 |
|
Преобразователи измерительные 3144Р |
БИЛ, БИК, ТПУ |
14683-04 |
|
Термопреобразователи сопротивления платиновые 65 |
БИЛ, БИК, ТПУ |
22257-05 22257-11 |
|
Датчики температуры 3144Р |
БИЛ, БИК, ТПУ |
39539-08 |
|
Датчики температуры Rosemount 3144Р |
БИЛ, БИК, ТПУ |
63889-16 |
|
Преобразователи давления измерительные 3051 |
БИЛ, БИК, ТПУ |
14061-04 14061-10 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-01 15644-06 |
|
Влагомеры нефти поточные LC |
БИК |
16308-02 |
|
Влагомеры поточные модели L |
БИК |
25603-03 |
|
Влагомеры поточные модели L |
БИК |
56767-14 |
|
Комплексы измерительновычислительные SyberTrol |
СОИ |
94084-24 |
|
У становка трубопоршневая поверочная двунаправленная Smith Meter 1190 |
ТПУ |
52755-13 |
|
Примечание — В состав СИКН входят средства измерений объёмного расхода нефти в БИК и показывающие средства измерений давления и температуры нефти утверждённых типов. | ||
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения объема (объемного расхода) и массы брутто нефти в рабочих условиях;
- автоматизированные измерения температуры, давления, плотности, кинематической вязкости, объёмной доли воды в нефти;
- автоматические вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории;
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей расхода, поточных плотномеров на месте эксплуатации без прекращения товарно-коммерческих операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- формирование 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.
Место расположения СИКН, заводской номер 1560: ПСП «Сентябрьский». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер, в виде цифрового обозначения, нанесён на информационной табличке методом гравировки. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1.

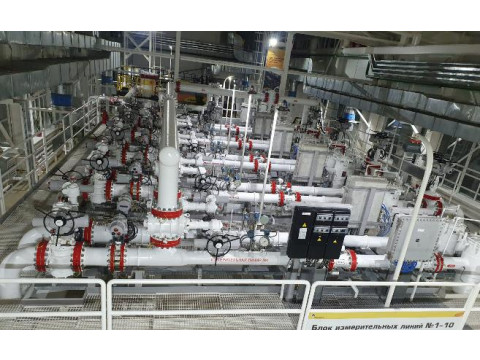

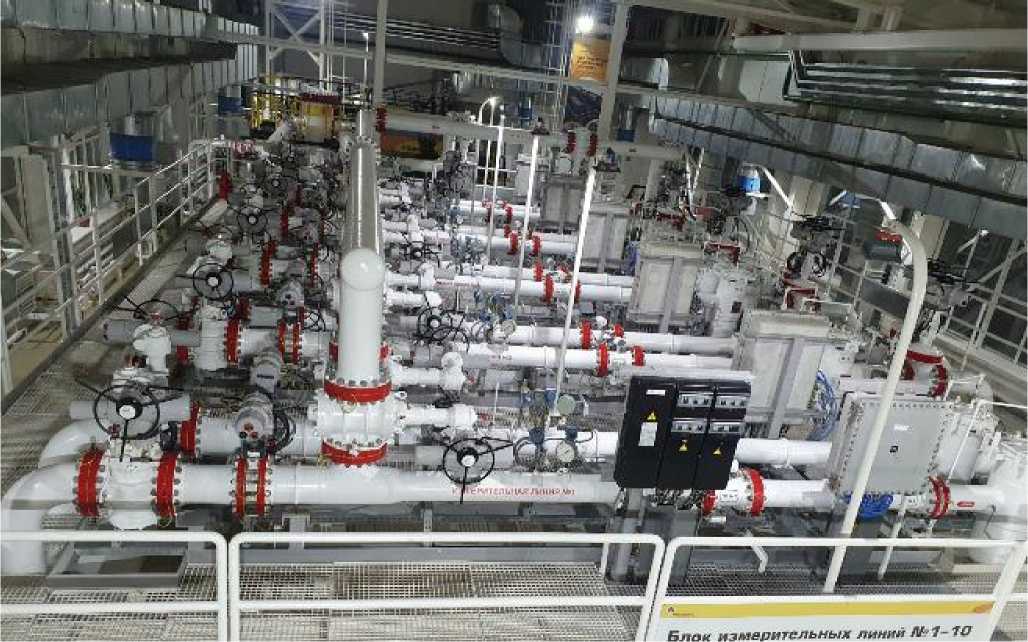

Рисунок 1 - Общий вид СИКН
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного Sybertrol и АРМ оператора.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
ИВК «Sybertrol» |
АРМ оператора |
|
Идентификационное наименование ПО |
Sybertrol |
АРМ оператора СИКН |
|
Номер версии ПО |
26.08 |
296-01.V1.1 |
|
Цифровой идентификатор ПО |
9b8a1aab |
8ACFF446D2CBDE2D2101E AB195B9BBF0 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
MD5 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объёмного расхода, м3/ч |
от 119 до 7140 |
|
Пределы допускаемой относительной погрешности измерения, %: - массы брутто нефти - массы нетто нефти |
± 0,25 ± 0,35 |
|
Примечание — Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных линий |
10 (6 рабочих, 3 резервных, 1 контрольнорезервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре плюс 20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более |
от +5 до +50 от 0,25 до 4,00 от 830 до 900 1 0,05 900 |
|
Режим работы |
непрерывный |
|
Режим работы ТПУ |
периодический |
|
Температура окружающего воздуха, °С |
от +15 до +25 |
|
Параметры электрического питания: - напряжение питания переменного тока, В трехфазное однофазное - частота переменного тока, Г ц |
380 220 50 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, экз. |
|
Система измерений количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский», заводской номер 1560 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1849/2024 «Инструкция. Масса нефти. Методика измерений системой количества и показателей качества нефти № 1560 приемо-сдаточного пункта «Сентябрьский», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1849/01.00248-2014/2024 от 15.10.2024.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
