Микрометры со вставками
| Номер в ГРСИ РФ: | 95902-25 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ISQ MACHINERY (QINGDAO) LTD., КНР |
Микрометры со вставками ЧИЗ (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95902-25 | |||||||||||||||||||||
| Действует | по 16.07.2030 | |||||||||||||||||||||
| Наименование | Микрометры со вставками | |||||||||||||||||||||
| Модификации |
МВМ МВМЦ МВМд МВМЦд МВУ МВУЦ |
|||||||||||||||||||||
| Приказы |
№1445 от
16.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8c793429-58eb-861a-793d-2468e246d3ff | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ISQ MACHINERY (QINGDAO) LTD, КИТАЙ, No.11, Jifa Longshan Road, Jimo District, Qingdao City
Поверка
| Методика поверки / информация о поверке |
МП-7.030-2025 Государственная система обеспечения единства измерений. Микрометры со вставками ЧИЗ. Методика поверки
(с 16.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 121 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
95902-25: Описание типа
2025-95902-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95902-25: Методика поверки
МП-7.030-2025
2025-mp95902-25.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
95902-25: Описание типа
2025-95902-25-1.pdf
|
Скачать | 1.1 MБ | |
|
95902-25: Методика поверки
МП-7.030-2025
2025-mp95902-25-1.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Микрометры со вставками ЧИЗ (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Описание
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение подвижной пятки микрометра.
Микрометры выпускаются шести модификаций:
- МВМ - микрометр для измерения резьбы с профилем 60° с отсчетом по шкалам стебля и барабана;
- МВМЦ - микрометр для измерения резьбы с профилем 60° с цифровым отсчетным устройством;
- МВМд - микрометр для измерения резьбы с профилем 55° и 60° с отсчетом по шкалам стебля и барабана;
- МВМЦд - микрометр для измерения резьбы с профилем 55° и 60° с цифровым отсчетным устройством;
- МВУ - универсальный микрометр с отсчетом по шкалам стебля и барабана;
- МВУЦ - универсальный микрометр с цифровым отсчетным устройством.
Микрометры состоят из скобы, в которую с одной стороны вставлена микрометрическая головка, а с другой - подвижная пятка. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта и подвижной пятки имеются стопорные устройства. Скоба микрометра может иметь черный, серый, синий, зеленый, желтый цвета.
В отверстиях подвижной пятки и микрометрического винта устанавливаются сменные вставки.
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (UNIT), кнопка выбора абсолютных или относительных измерений (ABS/INC), кнопка установки предварительного значения (SET).
Микрометры отличаются между собой внешним видом, цветом, диапазонами измерений и формой скобы.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры. Измерительные поверхности установочных
мер для микрометров модификаций МВУ и МВУЦ плоские, для модификаций МВМ, МВМЦ, МВМд, МВМЦд у установочной меры с одной стороны поверхность коническая, с другой — призматическая.
—Товарный^н - Товарный знак «ЧИЗ» наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, либо на теплоизоляционную накладку, либо на барабан микрометрической головки краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку или на информационную табличку на скобе.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

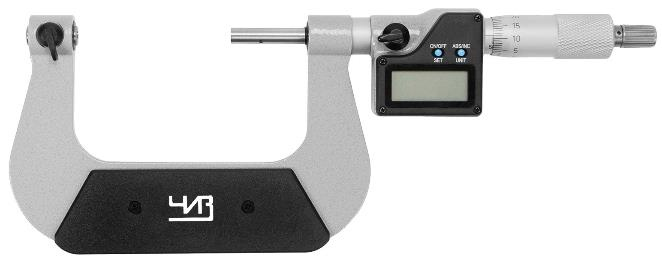

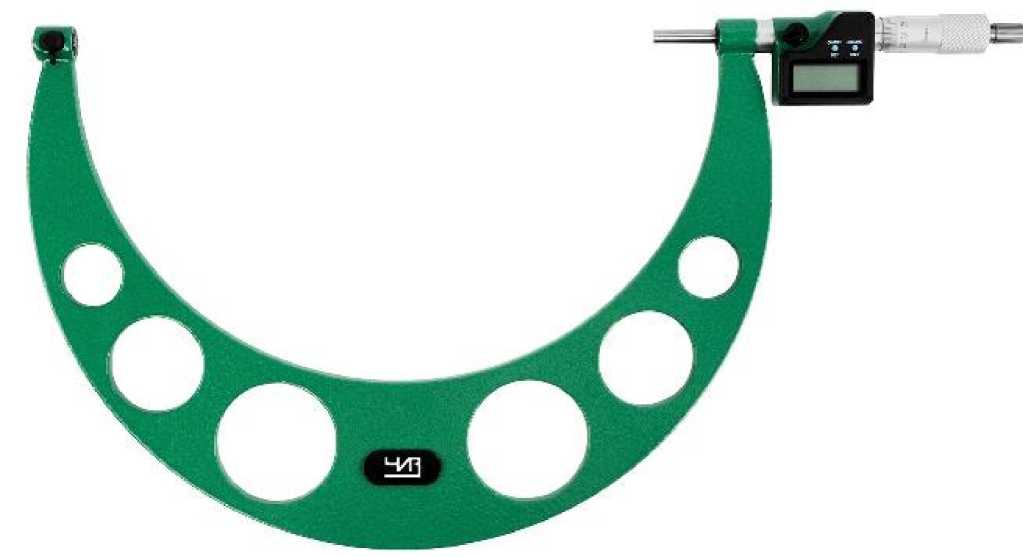

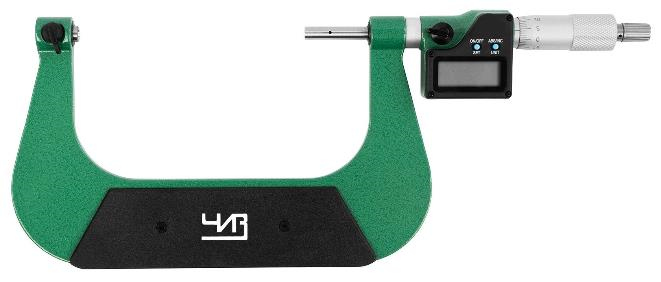

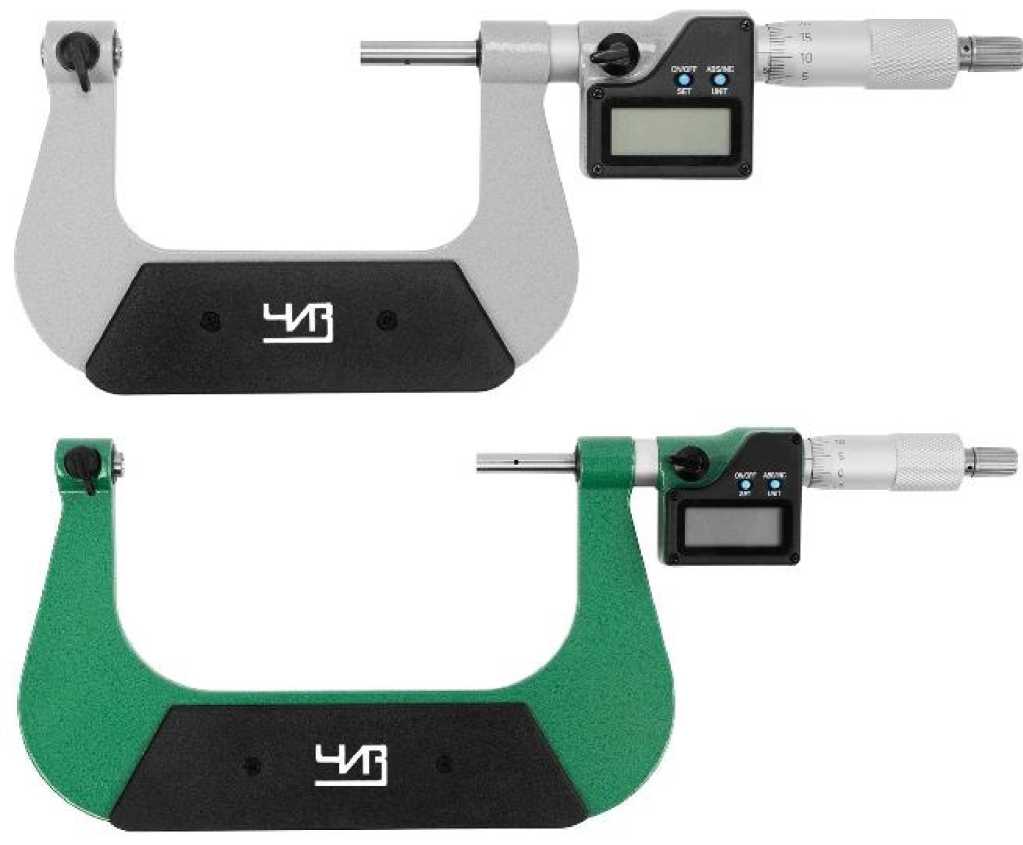

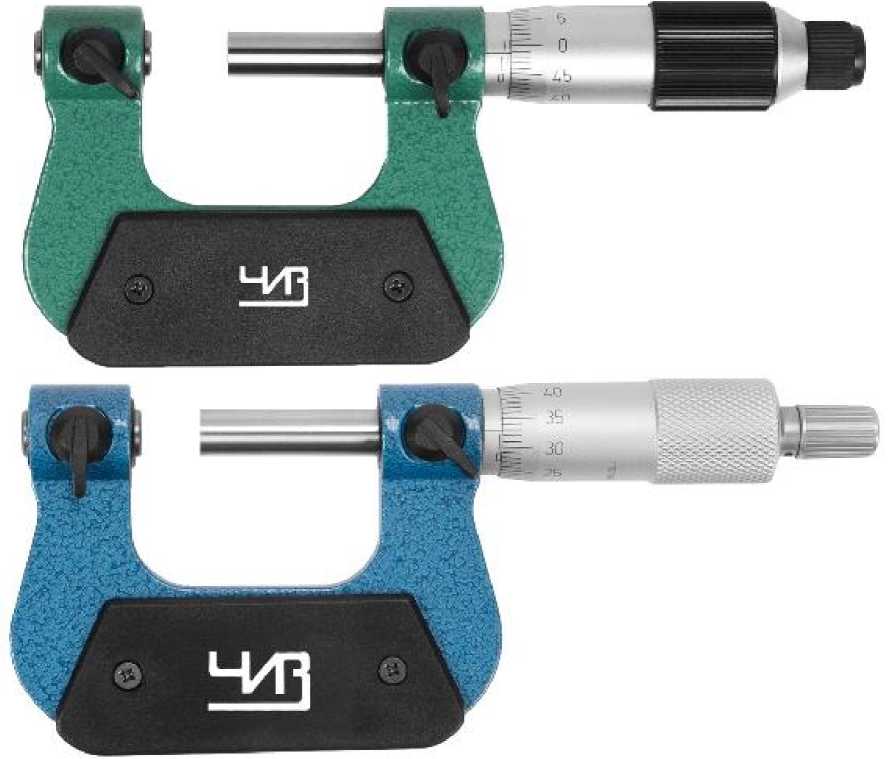

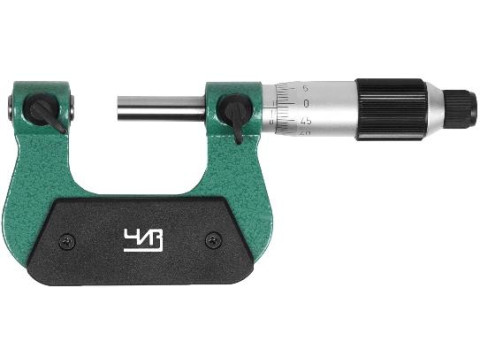

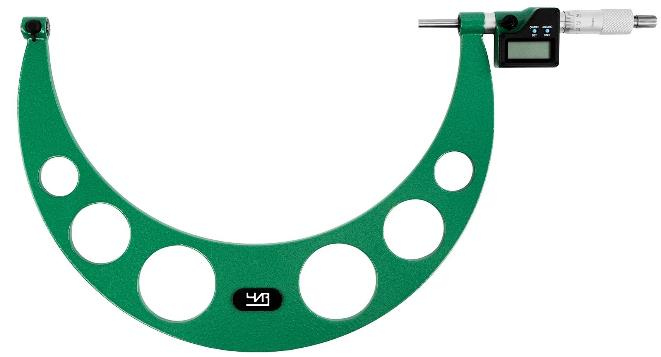

Общий вид микрометров представлен на рисунках 1 и 2.
Общий вид сменных вставок для микрометров модификаций МВМ, МВМЦ, МВМд, МВМЦд представлен на рисунке 3.
Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ представлен на рисунке 4.
Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ, МВМд, МВМЦд, МВУ, МВУЦ представлен на рисунках 5, 6 и 7 соответственно.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. Общий вид и место нанесения заводского номера на микрометры представлены на рисунке 8.

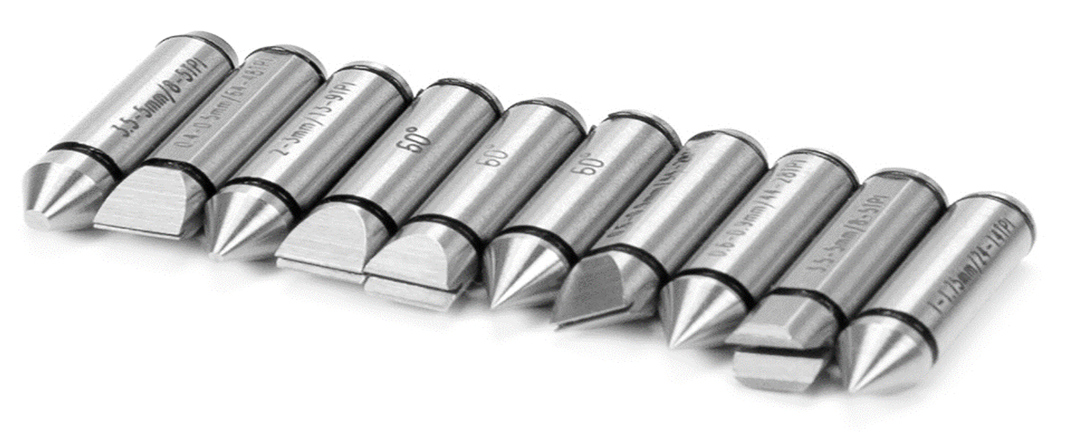

Рисунок 3 - Общий вид сменных вставок для микрометров модификации МВМ, МВМЦ, МВМд, МВМЦд

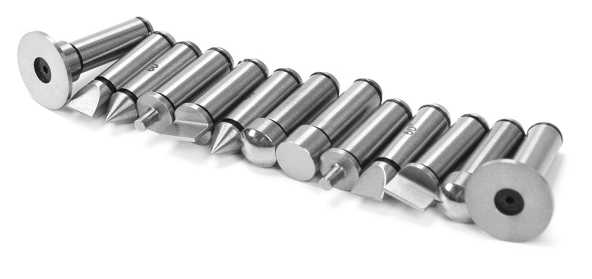

Рисунок 4 - Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ
Рисунок 5 - Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ

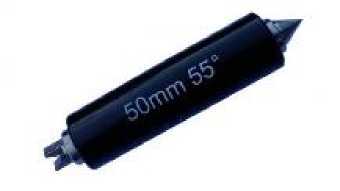

Рисунок 6 - Общий вид установочных мер для микрометров модификаций МВМд, МВМЦд
Рисунок 7 - Общий вид установочных мер для микрометров модификаций МВУ, МВУЦ

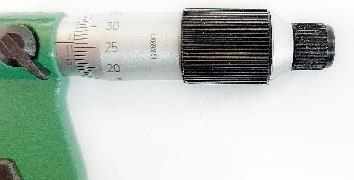

Место нанесения заводского номера
Рисунок 8 - Общий вид и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики микрометров
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВМ, МВМд |
от 0 до 25 |
0,010 |
±10 |
|
от 25 до 50 |
0,010 |
±15 | |
|
от 50 до 75 |
0,010 |
±15 | |
|
от 75 до 100 |
0,010 |
±15 | |
|
от 100 до 125 |
0,010 |
±25 | |
|
от 125 до 150 |
0,010 |
±25 | |
|
от 150 до 175 |
0,010 |
±25 | |
|
МВМ |
от 175 до 200 |
0,010 |
±25 |
|
от 200 до 225 |
0,010 |
±35 | |
|
от 225 до 250 |
0,010 |
±35 | |
|
от 250 до 275 |
0,010 |
±35 | |
|
от 275 до 300 |
0,010 |
±35 | |
|
МВМЦ, МВМЦд |
от 0 до 25 |
0,001 |
±10 |
|
от 25 до 50 |
0,001 |
±15 | |
|
от 50 до 75 |
0,001 |
±15 | |
|
от 75 до 100 |
0,001 |
±15 | |
|
от 100 до 125 |
0,001 |
±25 | |
|
от 125 до 150 |
0,001 |
±25 | |
|
от 150 до 175 |
0,001 |
±25 | |
|
МВМЦ |
от 175 до 200 |
0,001 |
±25 |
|
от 200 до 225 |
0,001 |
±35 | |
|
от 225 до 250 |
0,001 |
±35 | |
|
от 250 до 275 |
0,001 |
±35 | |
|
от 275 до 300 |
0,001 |
±35 | |
|
МВУ |
от 0 до 25 |
0,010 |
±4 |
|
от 25 до 50 |
0,010 |
±4 | |
|
от 50 до 75 |
0,010 |
±5 | |
|
от 75 до 100 |
0,010 |
±5 | |
|
от 100 до 125 |
0,010 |
±6 | |
|
от 125 до 150 |
0,010 |
±6 | |
|
от 150 до 175 |
0,010 |
±7 | |
|
от 175 до 200 |
0,010 |
±7 | |
|
от 200 до 225 |
0,010 |
±8 | |
|
от 225 до 250 |
0,010 |
±8 | |
|
от 250 до 275 |
0,010 |
±9 | |
|
от 275 до 300 |
0,010 |
±9 |
Продолжение таблицы 1
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВУЦ |
от 0 до 25 |
0,001 |
±4 |
|
от 25 до 50 |
0,001 |
±4 | |
|
от 50 до 75 |
0,001 |
±5 | |
|
от 75 до 100 |
0,001 |
±5 | |
|
от 100 до 125 |
0,001 |
±6 | |
|
от 125 до 150 |
0,001 |
±6 | |
|
от 150 до 175 |
0,001 |
±7 | |
|
от 175 до 200 |
0,001 |
±7 | |
|
от 200 до 225 |
0,001 |
±8 | |
|
от 225 до 250 |
0,001 |
±8 | |
|
от 250 до 275 |
0,001 |
±9 | |
|
от 275 до 300 |
0,001 |
±9 |
Таблица 2 - Основные метрологические характеристики установочных мер
|
Модификация |
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
|
МВМ, МВМЦ, МВМд, МВМЦд |
25; 50 |
±5 |
|
75; 100 |
±6 | |
|
125;150 |
±7 | |
|
МВМ, МВМЦ |
175; 200 |
±8 |
|
225;250 |
±9 | |
|
275 |
±10 | |
|
МВУ, МВУЦ |
25; 50 |
±4 |
|
75; 100 |
±5 | |
|
125;150 |
±6 | |
|
175; 200 |
±7 | |
|
225;250 |
±8 | |
|
275 |
±9 |
Таблица 3 - Отклонение от плоскостности, измерительное усилие, колебание измерительного усилия, параметр шероховатости Ra____________________________________________________
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более |
1,2 |
|
Измерительное усилие, Н |
от 3 до 12 |
|
Колебание измерительного усилия, Н, не более |
4 |
|
Параметр шероховатости измерительных поверхностей вставок и установочных мер Ra по ГОСТ 2789-73, мкм, не более |
0,2 |
Таблица 4 - Комплектность сменных вставок для микрометров модификаций МВМ и МВМЦ
|
Модификация |
Диапазон измерений, мм |
Число пар сменных вставок в наборе, шт. |
Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки 60° |
|
МВМ, МВМЦ |
от 0 до 25 |
5 |
0,4-0,5/64-48; 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5 |
|
от 25 до 50 |
5 |
0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 50 до 75 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 75 до 100 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 100 до 125 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 125 до 150 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 150 до 175 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 175 до 200 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 200 до 225 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 225 до 250 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 250 до 275 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 275 до 300 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
Таблица 5 - Комплектность сменных вставок для микрометров модификаций МВМд и МВМЦд
|
Модификация |
Диапазон измерений, мм |
Число пар сменных вставок в наборе, шт. |
Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки 60° |
Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки 55° |
|
МВМд, МВМЦд |
от 0 до 25 |
8 |
0,4-0,5/64-48; 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5 |
32-24; 24-18; 18-14 |
|
от 25 до 50 |
6 |
0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 50 до 75 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 75 до 100 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 100 до 125 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 125 до 150 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 150 до 175 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 |
Таблица 6 - Комплектность сменных вставок для микрометров модификаций МВУ и МВУЦ
|
Модификация |
Диапазон измерений, мм |
Вид сменных вставок, количество |
|
МВУ, МВУЦ |
от 0 до 25 |
Плоские (06,5), 2 шт.; с малыми измерительными поверхностями (02 мм), 2 шт.; конические (60°), 2 шт.; лезвийные (толщина 0,7 мм), 2 шт.; сферические (R5 мм), 2 шт.; ножевидные (60°), 2 шт.; дисковые (012 мм), 2 шт. |
|
от 25 до 50 | ||
|
от 50 до 75 | ||
|
от 75 до 100 | ||
|
от 100 до 125 | ||
|
от 125 до 150 | ||
|
от 150 до 175 | ||
|
от 175 до 200 | ||
|
от 200 до 225 | ||
|
от 225 до 250 | ||
|
от 250 до 275 | ||
|
от 275 до 300 |
Таблица 7 - Габаритные размеры и масса микрометров
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры, мм, не менее |
Масса, кг, не менее | ||
|
длина |
ширина |
высота | |||
|
МВМ, МВУ, МВМд |
от 0 до 25 |
135 |
17 |
55 |
0,24 |
|
от 25 до 50 |
165 |
17 |
70 |
0,30 | |
|
от 50 до 75 |
195 |
17 |
85 |
0,40 | |
|
от 75 до 100 |
225 |
17 |
100 |
0,50 | |
|
от 100 до 125 |
240 |
17 |
115 |
0,60 | |
|
от 125 до 150 |
260 |
17 |
130 |
0,70 | |
|
от 150 до 175 |
280 |
17 |
145 |
0,90 | |
|
МВМ, МВУ |
от 175 до 200 |
300 |
17 |
160 |
1,00 |
|
от 200 до 225 |
320 |
17 |
175 |
1,10 | |
|
от 225 до 250 |
340 |
17 |
190 |
1,20 | |
|
от 250 до 275 |
360 |
17 |
205 |
1,30 | |
|
от 275 до 300 |
380 |
17 |
220 |
1,40 | |
|
МВМЦ, МВМЦд МВУЦ |
от 0 до 25 |
190 |
20 |
55 |
0,35 |
|
от 25 до 50 |
200 |
20 |
70 |
0,40 | |
|
от 50 до 75 |
230 |
20 |
85 |
0,50 | |
|
от 75 до 100 |
250 |
20 |
100 |
0,60 | |
|
от 100 до 125 |
280 |
20 |
115 |
0,75 | |
|
от 125 до 150 |
310 |
20 |
130 |
0,90 | |
|
от 150 до 175 |
340 |
20 |
145 |
1,15 | |
|
МВМЦ, МВУЦ |
от 175 до 200 |
370 |
20 |
160 |
1,30 |
|
от 200 до 225 |
400 |
20 |
175 |
1,45 | |
|
от 225 до 250 |
430 |
20 |
190 |
1,60 | |
|
от 250 до 275 |
460 |
20 |
205 |
1,75 | |
|
от 275 до 300 |
490 |
20 |
220 |
1,90 | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений1) |
50000 |
|
1)- Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения. | |
Таблица 9 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр со вставками ЧИЗ |
- |
1 шт. |
|
Установочная мера (для микрометров с верхним пределом измерений от 50 мм и более) для модификаций: - МВМ, МВМЦ, МВУ, МВУЦ - МВМд, МВМЦд |
- |
1 шт. 2 шт. |
|
Паспорт |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
|
Элемент питания (для микрометров модификаций МВМЦ, МВМЦд, МВУЦ) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Сменные вставки |
- |
1 комплект |
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия ISQ MACHINERY (QINGDAO) LTD. «Микрометры со вставками ЧИЗ».
