Кольца установочные Werka
| Номер в ГРСИ РФ: | 95903-25 |
|---|---|
| Производитель / заявитель: | WERKA CO., LTD, КНР |
Кольца установочные Werka (далее - кольца) предназначены для установки и настройки на требуемый размер приборов для измерений диаметров отверстий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95903-25 |
| Действует | по 16.07.2030 |
| Наименование | Кольца установочные |
| Модель | Werka |
| Модификации |
номинальный диаметр 5,000 мм номинальный диаметр 85,000 мм номинальный диаметр 100,000мм номинальный диаметр 160,000 мм |
| Приказы |
№1445 от
16.07.2025
— Об утверждении типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 51c465b6-750c-b2f6-751d-35a9b18f8dbd |
Производитель / Заявитель
Werka Co., Ltd, КИТАЙ, 288-1 Song Hai Rd, Zhao Xiang Town, Shanghai, P.R.
Поверка
| Методика поверки / информация о поверке |
МП 95-233-2024 Государственная система обеспечения единства измерений. Кольца установочные Werka. Методика поверки
(с 16.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95903-25: Описание типа
2025-95903-25.pdf
Файл устарел
|
Скачать | 499.3 КБ | |
|
95903-25: Методика поверки
МП 95-233-2024
2025-mp95903-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
95903-25: Описание типа
2025-95903-25-1.pdf
|
Скачать | 499.3 КБ | |
|
95903-25: Методика поверки
МП 95-233-2024
2025-mp95903-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Кольца установочные Werka (далее - кольца) предназначены для установки и настройки на требуемый размер приборов для измерений диаметров отверстий.
Описание
Кольца представляют собой цилиндрические детали с отверстиями определенных внутренних диаметров, формирующих измерительную (рабочую) поверхность, с которой контактируют измерительные поверхности настраиваемых приборов.
Принцип действия колец основан на сравнении нормированного (действительного) значения внутреннего диаметра кольца с показаниями приборов, измеряющих внутренние диаметры.
Кольца выпускаются с различными номинальными значениями диаметра, выраженными как в виде целого числа, так и в виде десятичной дроби.
Заводской номер состоит из латинских букв и цифр, наносится методом лазерной гравировки на оборотную сторону кольца. Номинальный размер кольца указан на оборотной стороне кольца.

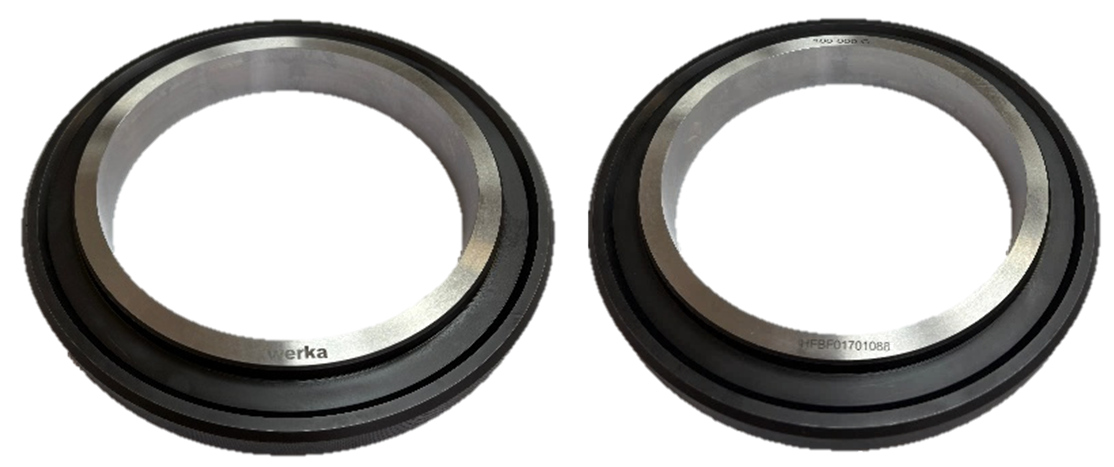

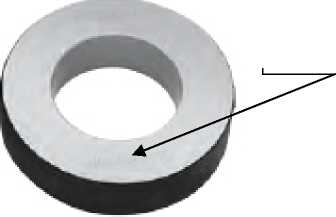

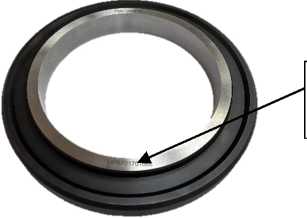

Общий вид колец представлен на рисунке 1.
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 1 - Общий вид колец с указанием расположения заводского номера
Пломбирование колец не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики колец установочных
|
Номинальный диаметр отверстия кольца, мм* |
Пределы допускаемых отклонений диаметра отверстия от номинального значения, мкм |
Непостоянство диаметра отверстия кольца в продольном сечении, мкм |
|
от 3,000 до 10,000 включ. |
±2,0 |
0,8 |
|
от 10,001 до 17,000 включ. |
±2,5 |
1,0 |
|
от 17,001 до 18,000 включ. |
±2,5 |
1,2 |
|
от 18,001 до 30,000 включ. |
±3,0 |
1,2 |
|
от 30,001 до 50,000 включ. |
±3,5 |
1,4 |
|
от 50,001 до 80,000 включ. |
±4,0 |
1,6 |
|
от 80,001 до 120,000 включ. |
±5,0 |
2,0 |
|
от 120,001 до 180,000 включ. |
±6,0 |
2,4 |
|
от 180,001 до 250,000 включ. |
±7,0 |
2,8 |
|
от 250,001 до 275,000 включ. |
±8,0 |
3,2 |
|
* - номинальное значение выбирается заказчиком из приведенных в таблице диапазонов | ||
Таблица 2 - Основные технические характеристики
|
Номинальный диаметр отверстия кольца, мм |
Отклонение от перпендикулярности базового торца кольца относительно оси отверстия, мкм, не более |
Допускаемое отклонение от круглости, мкм |
Параметр шероховатости Rа, мкм, не более | |
|
измерительной поверхности |
базового торца | |||
|
от 3,000 до 4,999 включ. |
40 |
0,50 |
0,08 |
0,32 |
|
от 5,000 до 9,999 включ. |
40 |
0,50 |
0,08 |
0,32 |
|
от 10,000 до 15,999 включ. |
50 |
0,60 |
0,08 |
0,32 |
|
от 16,000 до 19,999 включ. |
60 |
0,75 |
0,08 |
0,32 |
|
от 20,000 до 24,999 включ. |
60 |
0,75 |
0,08 |
0,32 |
|
от 25,000 до 33,999 включ. |
80 |
0,75 |
0,08 |
0,32 |
|
от 34,000 до 39,999 включ. |
80 |
0,75 |
0,08 |
0,32 |
|
от 40,000 до 49,999 включ. |
100 |
0,75 |
0,08 |
0,32 |
|
от 50,000 до 61,999 включ. |
100 |
1,00 |
0,08 |
0,32 |
|
от 62,000 до 79,999 включ. |
120 |
1,00 |
0,08 |
0,32 |
|
от 80,000 до 89,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 90,000 до 99,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 100,000 до 109,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 110,000 до 124,999 включ. |
120 |
1,25 |
0,08 |
0,32 |
|
от 125,000 до 149,999 включ. |
160 |
1,75 |
0,08 |
0,32 |
|
от 150,000 до 174,999 включ. |
160 |
1,75 |
0,08 |
0,32 |
|
от 175,000 до 199,999 включ. |
200 |
2,75 |
0,08 |
0,32 |
|
от 200,000 до 224,999 включ. |
200 |
2,75 |
0,08 |
0,32 |
|
от 225,000 до 274,999 включ. |
200 |
3,00 |
0,08 |
0,32 |
|
275,000 |
250 |
3,00 |
0,08 |
0,32 |
Таблица 3 - Габаритные размеры и масса колец
|
Номинальный диаметр отверстия кольца, мм |
Габаритные размеры кольца, мм, не более: |
Масса, кг, не более | |
|
наружный диаметр |
высота | ||
|
от 3,000 до 4,999 включ. |
28 |
6 |
0,03 |
|
от 5,000 до 9,999 включ. |
35 |
9 |
0,05 |
|
от 10,000 до 15,999 включ. |
65 |
12 |
0,15 |
|
от 16,000 до 19,999 включ. |
75 |
15 |
0,18 |
|
от 20,000 до 24,999 включ. |
86 |
17 |
0,21 |
|
от 25,000 до 33,999 включ. |
95 |
20 |
0,50 |
|
от 34,000 до 39,999 включ. |
110 |
23 |
0,50 |
|
от 40,000 до 49,999 включ. |
125 |
25 |
0,75 |
|
от 50,000 до 61,999 включ. |
130 |
28 |
1,50 |
|
от 62,000 до 79,999 включ. |
140 |
40 |
1,90 |
|
от 80,000 до 89,999 включ. |
160 |
43 |
2,00 |
|
от 90,000 до 99,999 включ. |
185 |
45 |
2,50 |
|
от 100,000 до 109,999 включ. |
190 |
47 |
2,50 |
|
от 110,000 до 124,999 включ. |
190 |
48 |
2,60 |
|
от 125,000 до 149,999 включ. |
230 |
55 |
2,80 |
|
от 150,000 до 174,999 включ. |
250 |
60 |
3,50 |
|
от 175,000 до 199,999 включ. |
280 |
65 |
5,00 |
|
от 200,000 до 224,999 включ. |
335 |
70 |
6,00 |
|
от 225,000 до 274,999 включ. |
370 |
78 |
11,00 |
|
275,000 |
410 |
80 |
16,00 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Кольцо установочное Werka |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз.* |
|
Футляр |
- |
1 шт. |
|
* - поставляется один экземпляр в один адрес | ||
Сведения о методах измерений
приведены в разделе 7 «Использование по назначению» Паспорта.
Нормативные документы
«Кольца установочные Werka. Стандарт Предприятия»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
