Аппаратура геодезическая спутниковая EFIX F8
| Номер в ГРСИ РФ: | 95914-25 |
|---|---|
| Производитель / заявитель: | Фирма "EFIX Geomatics Co., Ltd", Китай |
Аппаратура геодезическая спутниковая EFIX F8 (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95914-25 | |||||||||
| Действует | по 16.07.2030 | |||||||||
| Наименование | Аппаратура геодезическая спутниковая | |||||||||
| Модель | EFIX F8 | |||||||||
| Приказы |
№1445 от
16.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 800c289d-c9e9-60b1-e834-4cf11d4ccaa0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai EFIX Geomatics Co., Ltd., КИТАЙ, F11 Building 1, NO.158 Shuanglian Road, Qingpu District, Shanghai, 201702
Поверка
| Методика поверки / информация о поверке |
МП-265-2023 Государственная система обеспечения единства измерений. Аппаратура геодезическая спутниковая EFIX F8. Методика поверки
(с 16.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 88 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95914-25: Описание типа
2025-95914-25.pdf
Файл устарел
|
Скачать | 436.1 КБ | |
|
95914-25: Методика поверки
МП-265-2023
2025-mp95914-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
95914-25: Описание типа
2025-95914-25-1.pdf
|
Скачать | 436.1 КБ | |
|
95914-25: Методика поверки
МП-265-2023
2025-mp95914-25-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая EFIX F8 (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Описание
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:
- иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;
- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;
- отслеживать и записывать спутниковые сигналы по коду и фазе несущей;
- для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: HCN, RINEX 2.х, 3.х;
- для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGNSS)» обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);
- иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS;
- иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: EFIX, TT450, Tranparent, Satel.
Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи и/или внешнего источника питания.
На передней панели корпуса аппаратуры расположена панель с кнопкой управления и индикаторами статуса работы. На противоположной стороне находится фронтальная камера для выполнения видеосъёмки недоступных объектов и определения расстояний до них, разбивки точек в режиме видеовыноса и получения данных для 3D-моделирования. В нижней части корпуса расположены резьбовая втулка для закрепления аппаратуры, разъем USB Type-C для обмена данными, зарядки встроенного аккумулятора и подачи внешнего питания, и нижняя камера для выполнения разбивки точек в режиме видеовыноса. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение.
Управление аппаратурой осуществляется с помощью полевого контроллера, непосредственно через панель управления или веб-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы сигналов ГНСС: ГЛОНАСС: L1, L2, L3; GPS: L1C/A, L2C, L2P (Y), L5; BeiDou: B1I, B2I, B3I, B1C, B2a, B2b; Galileo: E1, E5a, E5b, E6; QZSS: L1, L2, L5, L6; SBAS: L1, L5.
Заводской номер аппаратуры в числовом формате, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

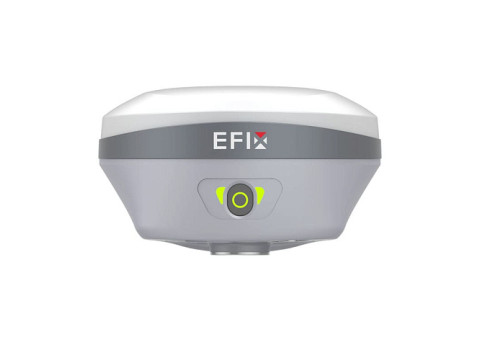

Общий вид аппаратуры представлен на рисунке 1.
Место нанесения маркировочной наклейки с заводским номером средства измерений
а) б)

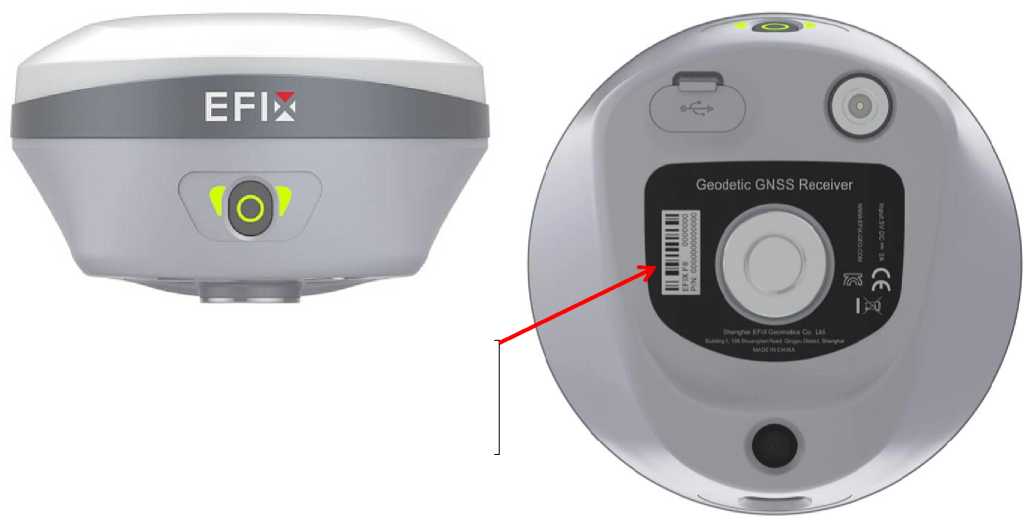

Рисунок 1 -Аппаратура геодезическая спутниковая EFIX F8: а) общий вид; б) место нанесения заводского номера
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
С помощью программного обеспечения eField, устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.
С помощью программного обеспечения eOffice, устанавливаемого на персональный компьютер, осуществляется обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
eField |
eOffice |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1.6.10 |
не ниже 7.5.2.20231026 |
не ниже 2.3.0.2.20230630 |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин базисов, м |
от 0 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длин базисов в режимах : «Статика», мм: - в плане - по высоте |
±242,5+0,5-10’6-L) ±245,0+0,5-10’6-L) |
|
«Кинематика» , «Кинематика в реальном времени (RTK)» , мм: - в плане - по высоте |
±2<8+140’6-L) ±2<15+140’6-L) |
|
«Кинематика в реальном времени (RTK)» ** с учётом наклона аппаратуры, мм: - в плане - по высоте |
±2413+1-10’6-L+0,7-a) ±2415+1-10’6-L) |
|
«Дифференциальные кодовые измерения (dGNSS)» **, мм: - в плане - по высоте |
±24250+1- 10-6-L) ±24500+1-10’6-L) |
|
* При доверительной вероятности 0,95 При работе аппаратуры в режимах «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, «Дифференциальные кодовые измерения (dGNSS)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры где L - измеряемая длина в мм, а - угол наклона аппаратуры в градусах (не более 60 градусов) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
1608 |
|
Диапазон рабочих температур, °С |
от -40 до +65 |
|
Напряжение источника питания постоянного тока, В - внешнего |
5,0 |
|
- внутреннего |
7,2 |
|
Г абаритные размеры (ДлинахШиринахВысота), мм, не более |
134x134x80 |
|
Масса, г, не более |
700 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая |
EFIX F8 |
1 шт. |
|
Антенна радио модема |
4101-030-004 |
1 шт. |
|
Кабель для зарядки и передачи данных USB-A - USB-C |
0105 030 069 |
1 шт. |
|
Зарядное устройство |
2004-050-073 |
1 шт. |
|
Пластина для измерения высоты аппаратуры |
4102-070-001 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Настройка и эксплуатация оборудования» документа «Аппаратура
геодезическая спутниковая EFIX F8. Руководство по эксплуатации.»
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Стандарт предприятия Shanghai EFIX Geomatics Co., Ltd., КНР.
